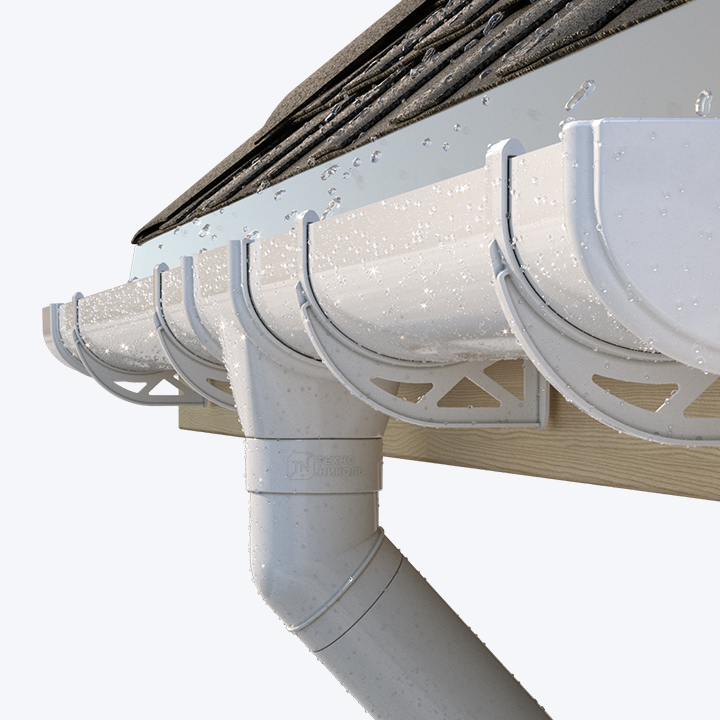

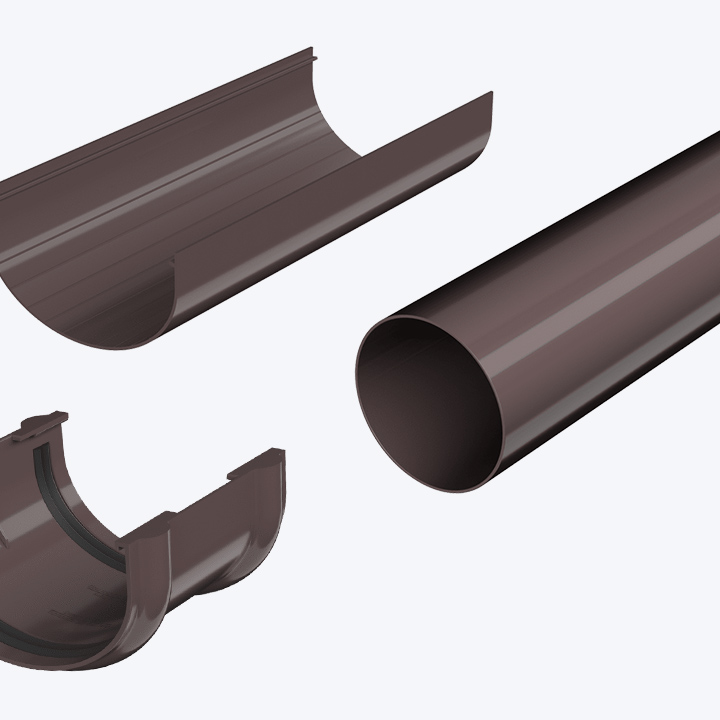

Пластиковая водосточная система ОПТИМА ∅ 120/80

Гарантия Цветостойкость 100% Герметичность

Новая эффективная пластиковая водосточная система ОПТИМА с урбанистическим дизайном, продуманным конструктивом каждого элемента и оптимальной ценой. Представляет собой полукруглую систему (D желоба — 120 мм, D трубы – 80 мм) и предназначена для применения в коттеджном и малоэтажном строительстве. Обладает отличными характеристиками, выдерживает сильные морозы, имеет высокую устойчивость к УФ-излучению и различным агрессивным воздействиям. Не подвержена коррозии. Комплексная гарантия на водосточную систему ОПТИМА составляет 10 лет, а гарантированный срок службы — 50 лет.

01
Стойкость покрытия
Долгое время сохраняет свой глянец и эстетичный внешний вид.
02
Стабильность формы
Желоба и трубы принимают прежнюю геометрию после деформирующих статических и динамических нагрузок и выдерживают высокие снеговые нагрузки.
03
Легкий вес
Оптимальный расчетный вес и размеры фитингов делают систему легкой, сохраняя ее прочность и надежность. Не создает нагрузки на карнизный свес.
04

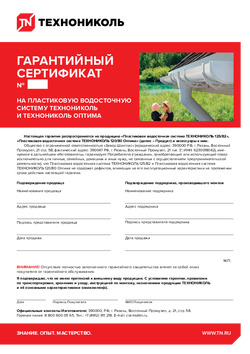

Комплексная гарантия
При правильном монтаже и своевременном уходе система имеет комплексную гарантию 10 лет на цветостойкость и отсутствие протечек при эксплуатации. Срок службы системы более 50 лет.
05
Не шумит и не подвержена коррозии
Пластик, из которого изготовлена водосточная система эффективно поглощает энергию ударов капель, создавая легкий шум, сливающийся с остальными естественными звуками во время дождя. Водосток не подвержен коррозии в отличии от аналогичной продукции, произведенной из металла. картинка или картинка или картинка.
06
Легкий монтаж
Систему легко собрать и смонтировать как «конструктор» самостоятельно, не имея специальных навыков и профессионального инструмента. Герметичность системы достигается за счет специальных уплотнителей и не требует обработки клеем или герметиком.
07

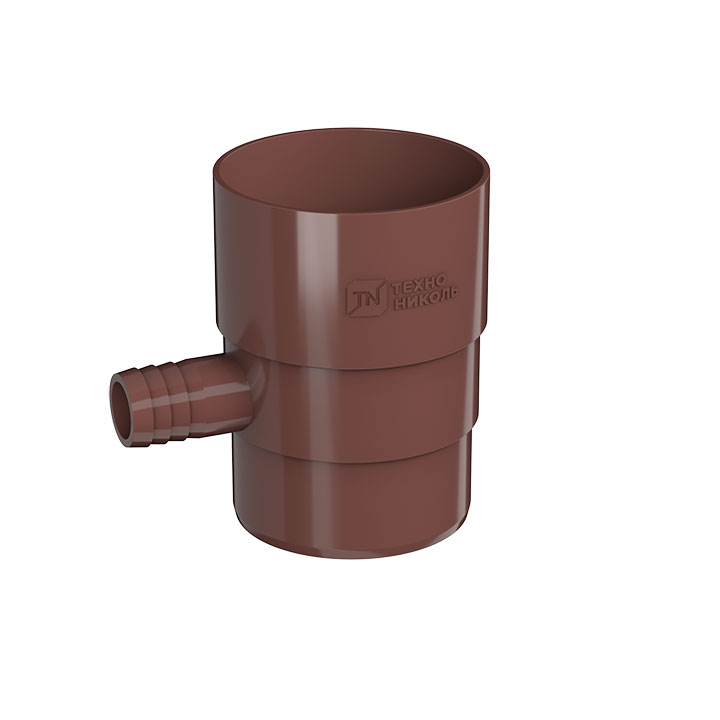

Для сбора дождевой воды
Применяется для отвода дождевой воды в резервуар для полива, орошения и других технических нужд. Позволяет использовать дождевую воду в эксплуатации – это самый экологичный источник воды.
08

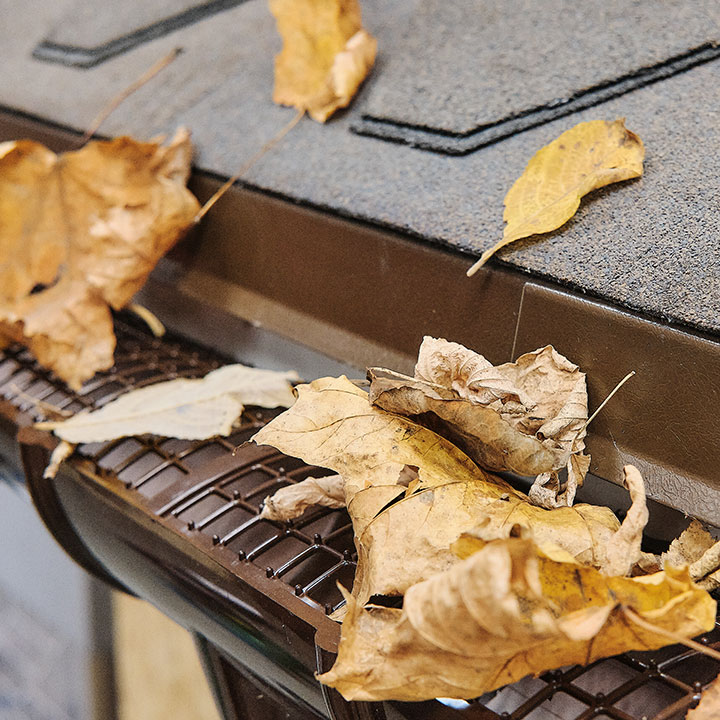

Чтобы водосток служил дольше
Защитная решетка с маленькими шипами на выпуклой поверхности защищает желоб от попадания листвы и крупного мусора, препятствует засорению водостока.

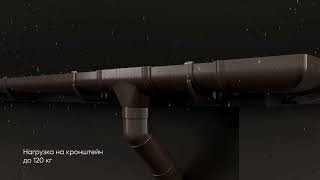

Смотрите наши короткие видео
Смотрите также
Технические характеристики:

Комплексная гарантия

10 лет

Гарантированный срок службы

50 лет

Диапазон рабочих температур

от -50°C до + 50°C

Диаметр желоба

120 мм

Диаметр трубы

80 мм

Состав системы:
  1. Заглушка желоба
  2. Желоб D 120 мм
  3. Угол желоба 90°
  4. Соединитель желоба

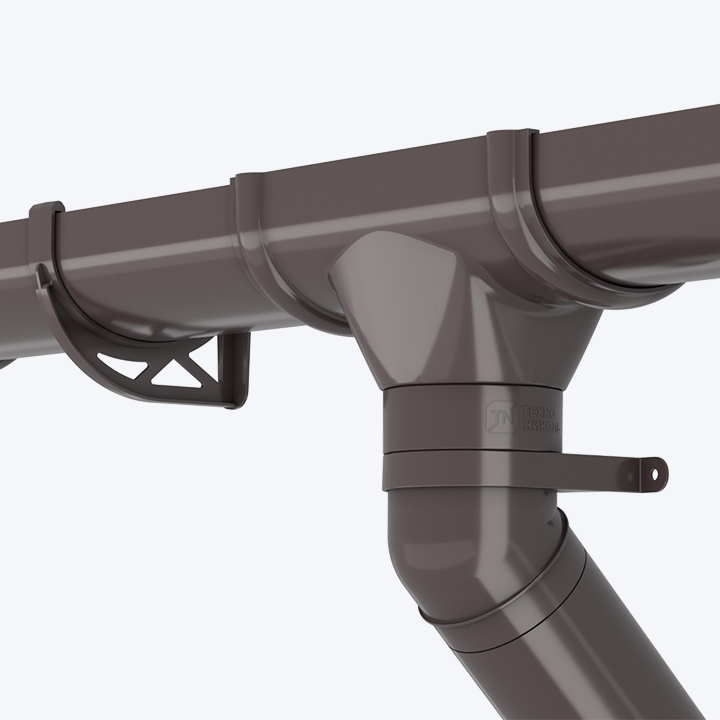

  5. Воронка желоба
  6. Решетка желоба защитная (0,6 п.м.)
  7. Колено трубы 135°
  8. Хомут трубы пластиковый
  9. Муфта трубы
  10. Труба D 80 мм
  11. Хомут трубы металлический универсальный L140 (с креплением)
  12. Слив трубы

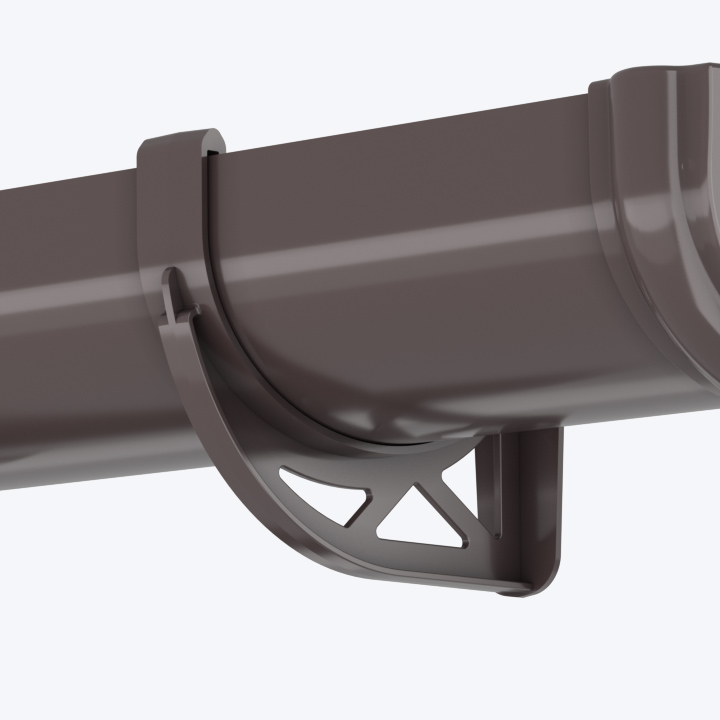

  13. Кронштейн желоба пластиковый
  14. Кронштейн желоба металлический
Вес, шт Размер изделия, мм Упаковка, шт. Коробка, шт. Размер коробки (Д×Ш×В), мм Вес коробки, кг Кол-во на палете, шт Размер палета (Д×Ш×В), мм Вес палета
Воронка желоба 0,24 215×140×135 1 30 630×420×230 8,4 1050 1300×1100×1770 329
Желоб 3 м 1,55 3000×120×65 5 - 3000×130×95 7,95 300 3100×1160×550 527
Желоб 1,5 м 0,775 1500×120×65 5 - 1500×130×95 4,075 750 1600×1160×1200 661,25
Заглушка желоба 0,07 140×75×35 10 240 630×420×300 18,005 7200 1300×1100×1960 575
Колено трубы 135° 0,153 150×120×84 1 60 630×420×300 10,38 1800 1300×1100×1960 346,4
Кронштейн желоба 0,043 130×102×55 10 200 630×420×300 9,80 6000 1300×1100×1960 329
Муфта трубы 0,088 90×85×85 1 155 630×420×300 14,84 4650 1300×1100×1960 480,2
Слив трубы 0,128 150×120×84 1 50 630×420×230 7,6 1750 1300×1100×1770 301
Соединитель желоба 0,135 142×120×75 1 60 630×420×230 9,3 2100 1300×1100×1770 360,5
Труба 3 м 1,68 3000×80×80 5 - 3000×246×160 8,6 125 3100×1160×900 285
Труба 1,5 м 0,84 1500×80×80 5 - 1500×240×160 4,4 175 1600×1160×1200 204
Угол желоба 90° 0,225 185×185×75 1 25 630×420×230 6,83 875 1300×1100×1770 273,875
Хомут трубы 0,021 120×100×18 10 520 630×420×230 12,12 18200 1300×1100×1770 459,2
Кронштейн желоба металлический 0,28 313×25×126 1 30 595×165×85 8,80 2700 800×1200×900 822
Хомут трубы металлический 0,125 80×80×25 5 60 355×355×280 8,20 1800 800×1200×1600 275

На ваши вопросы отвечают специалисты компании Технониколь
Колесников
Лобовая доска закрыта J фаской технониколь. Кровля смонтирована. Как крепить кронштейны водосточной системы? Через j фаску к лобовой доске? А как быть с тепловым расширением фаски?
14.04.2024
Эксперт Технониколь

Здравствуйте.
При монтаже кронштейнов на лобовую доску через J-фаску, саму J-фаску действительно через какое-то время покоробит из-за теплового расширения. В таких случаях, как правило, J-фаска не устанавливается, а лобовая доска красится в цвет софитов, либо изначально устанавливаются металлические кронштейны, которые фиксируются к кровельной обрешетке.

Задать вопрос
Хотите задать вопрос? Напишите нам!
Выберите вашу сферу
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
ВИДЕО:

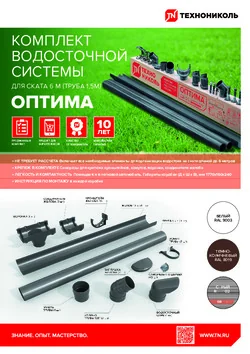

Рекламные материалы

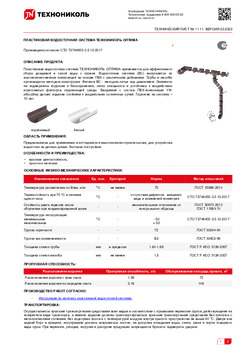

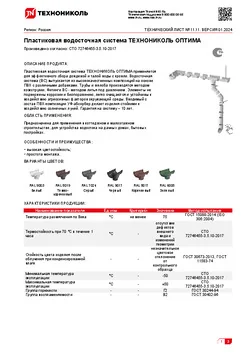

Технический лист

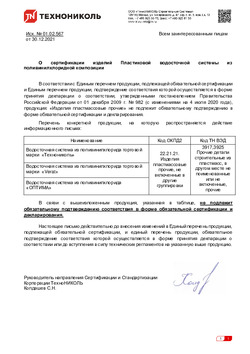

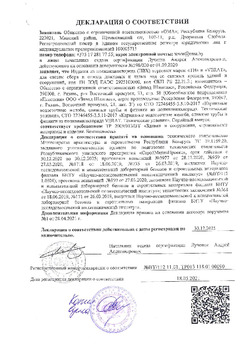

Декларации соответствия
Пожарные сертификаты

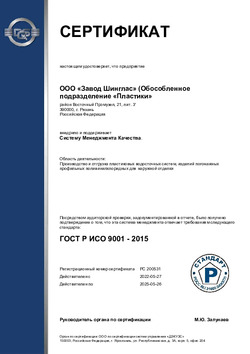

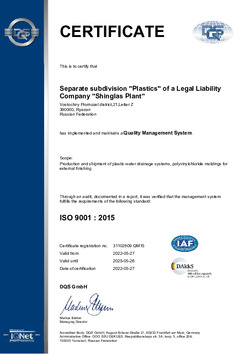

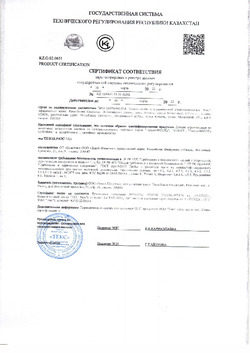

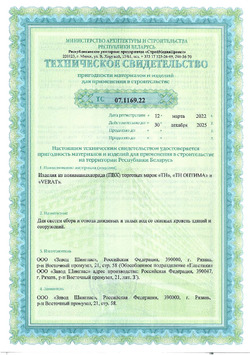

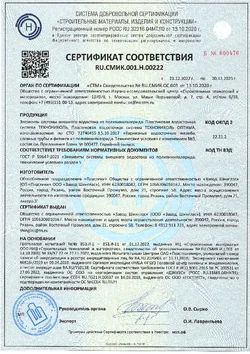

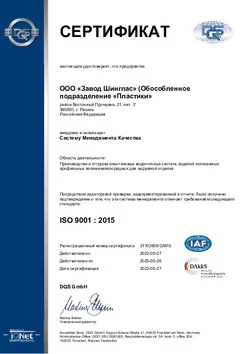

Cертификаты
Прочее

Монтаж пластиковой водосточной системы

  1. Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
  2. Вода с капельника должна попадать в центральную треть желоба.
  3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Поэтапное руководство по монтажу

Этап 1 Разметка

Руководство по монтажу пластиковой водосточной системы — этап 1.1
1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Руководство по монтажу пластиковой водосточной системы — этап 1.2
Руководство по монтажу пластиковой водосточной системы — этап 1.2

Водоприёмная воронка

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

Руководство по монтажу пластиковой водосточной системы — этап 1.3
1.3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

Руководство по монтажу пластиковой водосточной системы — этап 1.4
1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2 Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Руководство по монтажу пластиковой водосточной системы — этап 2

Пластиковый кронштейн к лобовой доске

Руководство по монтажу пластиковой водосточной системы — этап 2

К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

Руководство по монтажу пластиковой водосточной системы — этап 2

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3 Установка водосточных желобов

Руководство по монтажу пластиковой водосточной системы — этап 3.1
Руководство по монтажу пластиковой водосточной системы — этап 3.1

Водоприёмная воронка

Руководство по монтажу пластиковой водосточной системы — этап 3.1

Водосточный желоб

3.1

Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

Руководство по монтажу пластиковой водосточной системы — этап 3.2
Руководство по монтажу пластиковой водосточной системы — этап 3.2

Водосточный желоб

Руководство по монтажу пластиковой водосточной системы — этап 3.2

Кронштейн пластиковый

3.2

Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

Руководство по монтажу пластиковой водосточной системы — этап 3.3
Руководство по монтажу пластиковой водосточной системы — этап 3.3

Соединитель желоба

Руководство по монтажу пластиковой водосточной системы — этап 3.3

Водосточный желоб

3.3

При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

Руководство по монтажу пластиковой водосточной системы — этап 3.4
3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4 Установка углов, заглушек и защитных решёток желоба

Руководство по монтажу пластиковой водосточной системы — этап 4.1
Руководство по монтажу пластиковой водосточной системы — этап 4.1

Угол универсальный 90°

4.1

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

Руководство по монтажу пластиковой водосточной системы — этап 4.2
4.2

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

Руководство по монтажу пластиковой водосточной системы — этап 4.3
Руководство по монтажу пластиковой водосточной системы — этап 4.3

Заглушка желоба

4.3

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

Руководство по монтажу пластиковой водосточной системы — этап 4.4
Руководство по монтажу пластиковой водосточной системы — этап 4.4

Защитная решетка

4.4

Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.

Этап 5 Установка водосточных труб

Руководство по монтажу пластиковой водосточной системы — этап 5.1
Руководство по монтажу пластиковой водосточной системы — этап 5.1

Колено трубы 135°

Руководство по монтажу пластиковой водосточной системы — этап 5.1

Водосточная труба

5.1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

Руководство по монтажу пластиковой водосточной системы — этап 5.2
Руководство по монтажу пластиковой водосточной системы — этап 5.2

Хомут крепления трубы

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Руководство по монтажу пластиковой водосточной системы — этап 5.3

Напрямую соединить воронку с трубой

Руководство по монтажу пластиковой водосточной системы — этап 5.3
Руководство по монтажу пластиковой водосточной системы — этап 5.3

Соединительная муфта

С помощью соединительной муфты

Руководство по монтажу пластиковой водосточной системы — этап 5.3
Руководство по монтажу пластиковой водосточной системы — этап 5.3

Хомут крепления трубы

5.3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

Руководство по монтажу пластиковой водосточной системы — этап 5.3
Руководство по монтажу пластиковой водосточной системы — этап 5.3

Хомут универсальный

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

  • Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
  • Навинтите хомуты на крепления.
  • Затяните хомуты на трубе, не сдавливая слишком сильно.
Руководство по монтажу пластиковой водосточной системы — этап 5.4
5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

Руководство по монтажу пластиковой водосточной системы — этап 5.5
Руководство по монтажу пластиковой водосточной системы — этап 5.5

Водосточный слив

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Руководство по монтажу пластиковой водосточной системы — этап 6
Руководство по монтажу пластиковой водосточной системы — этап 6

Пристенный поворотный отлив

Руководство по монтажу пластиковой водосточной системы — этап 6

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

правила хранения и транспортировки

  1. При хранении и транспортировании продукция должна быть защищена от механических повреждений, деформаций, загрязнений, от попадания прямых солнечных лучей, от влаги, или иных атмосферных осадков.

  2. Продукция должна хранится вдали от отопительных приборов (не менее 1 м).

  3. Складское помещение должно быть крытым и иметь ровные полы.

  4. В зимний период для хранения продукции отопление складского помещения не требуется.

  5. Для рациональго использования складских помещений рекомендуется иметь стационарные стеллажи для хранения продукции. Для данной продукции не рекомендуется её хранение выше 3-х ярусов стеллажей.

  6. Продукция может транспортироваться любым видом транспорта, но согласно правилам перевозки грузов на данном виде транспорта, утверждённых в установленном порядке.

  7. При переносе, укладке, погрузке и разгрузке продукции запрещается бросать её и подвергать ударам.

  8. Погрузочно-разгрузочные работы должны производиться в соответствии с требованиями безопасности по ГОСТ 12.3.009-76

  9. Условия хранения и транспортирования продукции в части воздействия климатических факторов внешней среды — 8 (ОЖЗ) по ГОСТ 15150-69*. Условия транспортирования в части воздействия механических факторов по ГОСТ 23170-78*.

Категорически запрещается даже кратковременное хранение под прямым воздействием солнечных лучей на земле или любой другой нагреваемой поверхности

не бросать и не подвергать деформации

хранить вдали от отопительных приборов

не подвергать прямому воздействию солнечных лучей

ВАЖНО! При хранении на солнце температура внутри полиэтиленовой упаковки превышает допустимую для пластиковой водосточной системы.

весо-габаритные характеристики

Наименование ед изм вес шт р-р шт шт в пачке вес пачка р-р пачки шт на
поддоне
р-р поддона упак в
поддоне
Вес, кг
Заглушка желоба 0,06 стрейч-плёнка 5 20 360 x 175 x 65 1,6 3600 800 x 1200 x 1150 309
Желоб 3 м 3,42 инд. рукав 1 245 3100 x 1200 x 800 991
Угол желоба внешний 90° 0,36 пакет 1 5 355 x 355 x 280 2,7 180 800 x 1200 x 1850 127
Угол желоба внутренний 90° 0,41 пакет 1 5 355 x 355 x 280 2,9 180 800 x 1200 x 1850 134
Угол желоба внешний 135° 0,36 пакет 1 5 355 x 355 x 280 2,6 180 800 x 1200 x 1850 124
Угол желоба внутренний 135° 0,41 пакет 1 5 355 x 355 x 280 2,8 180 800 x 1200 x 1850 131
Угол желоба регулируемый
внешний 100–165°
0,36 пакет 1 8 355 x 355 x 280 3,6 288 800 x 1200 x 1850 159
Угол желоба регулируемый
внутренний 100–165°
0,41 пакет 1 8 355 x 355 x 280 4,0 288 800 x 1200 x 1850 173
Соединитель желоба 0,16 пакет 1 30 355 x 355 x 280 5,5 1080 800 x 1200 x 1850 228
Воронка желоба 0,26 пакет 1 12 355 x 355 x 280 3,8 432 800 x 1200 x 1850 167
Колено трубы 60° 0,24 пакет 1 14 355 x 355 x 280 4,2 504 800 x 1200 x 1850 181
Хомут трубы 0,095 пакет 1 100 355 x 355 x 280 10,2 3600 800 x 1200 x 1850 397
Крепление хомута
с дюбелем 100 мм
0,027 пакет 10 100 210 x 160 x 130 3,2 8400 800 x 1200 x 800 299
Крепление хомута
с дюбелем 140 мм
0,038 пакет 10 100 210 x 160 x 130 4,3 8400 800 x 1200 x 800 391
Крепление хомута
с дюбелем 180 мм
0,051 пакет 10 100 210 x 160 x 130 5,6 8400 800 x 1200 x 800 500
Муфта трубы 0,13 бумага 1 355 x 355 x 280 4,3 1008 800 x 1200 x 1850 186
Труба 1 м 1,31 инд. рукав 1 16 1010 x 370 x 370 22,5 96 800 x 1200 x 1300 165
Труба 3 м 3,96 инд. рукав 1 75 3100 x 1200 x 800 430
Отвод трубы 0,24 1 14 355 x 355 x 280 4,2 504 800 x 1200 x 1850 181
Кронштейн желоба
короткий
0,23 30 595 x 165 x 85 7,5 2700 800 x 1200 x 1200 705
Кронштейн желоба
усиленный
0,32 25 570 x 190 x 105 8,8 2000 800 x 1200 x 1200 730
Накладка для хомута 0,0095 пакет 6 150 160 x 90 x 70 1,5 900 220 x 220 x 250 9,6
Подпишитесь на рассылку и получите бонус в первом письме
Также вас ждут:
  • Лайфхаки
  • Статьи
  • Анонсы мероприятий
  • Акции
  • Спецпроекты
Выберите вашу сферу

ПРЕДУПРЕЖДЕНИЕ: Данный сайт использует cookie-файлы для хранения информации на персональном компьютере пользователя. Некоторые из этих фалов необходимы для работы нашего сайта; другие помогают улучшить пользовательский интерфейс. Пользование сайтом означает согласие на хранение cookie-файлов. Просим внимательно ознакомиться с Политикой конфиденциальности.
