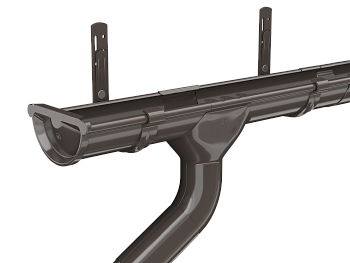

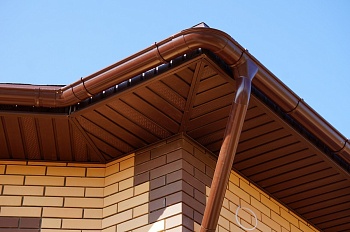

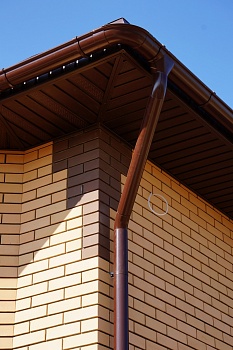

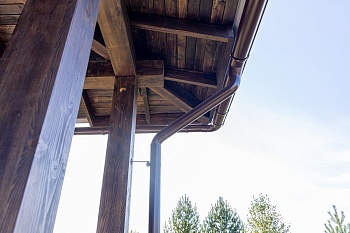

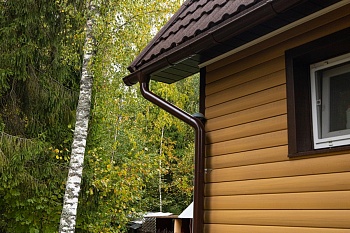

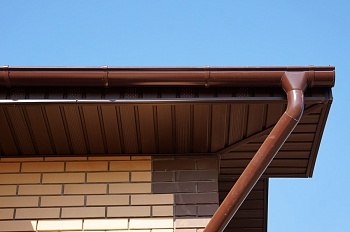

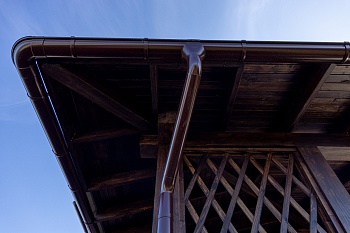

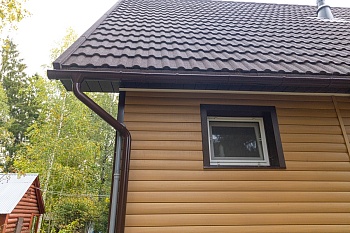

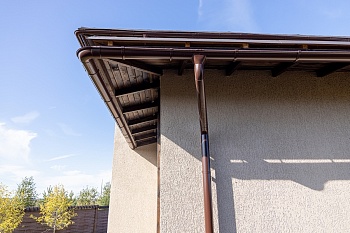

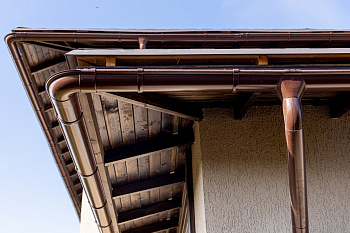

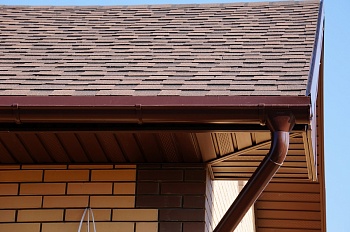

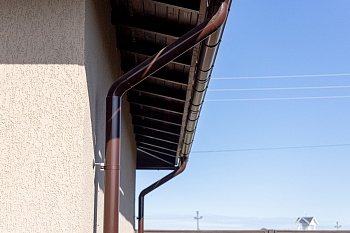

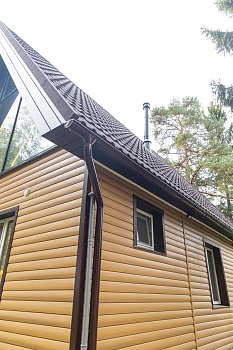

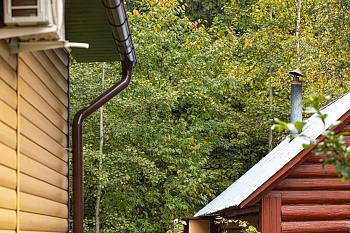

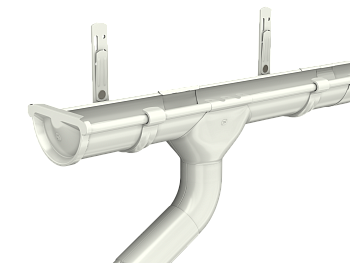

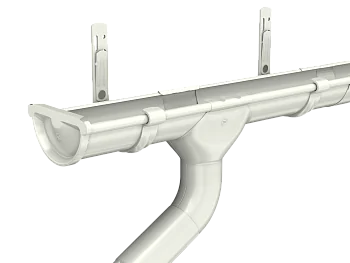

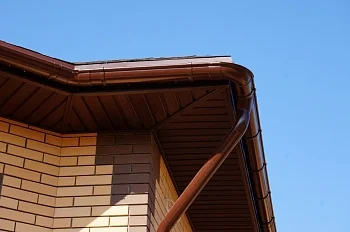

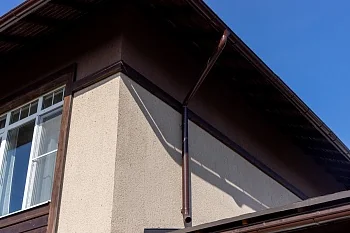

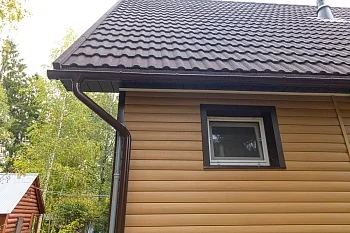

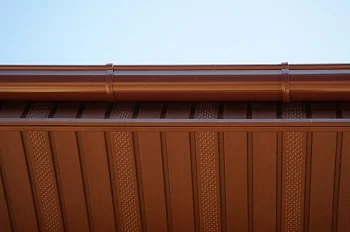

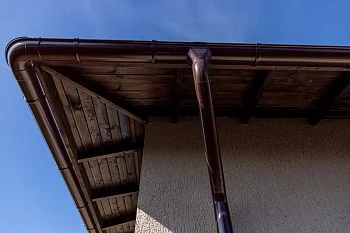

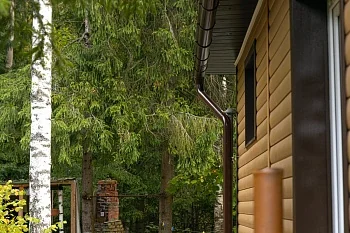

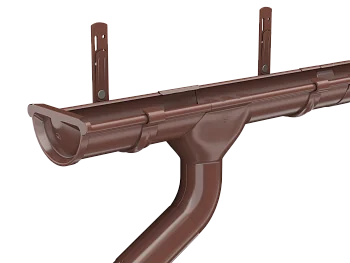

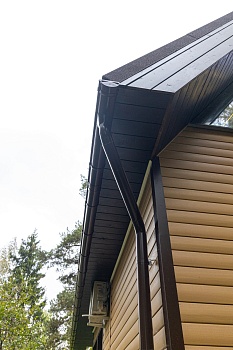

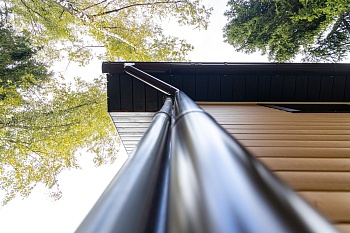

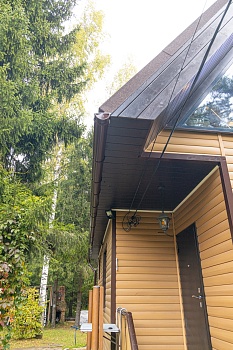

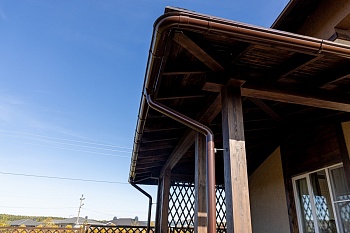

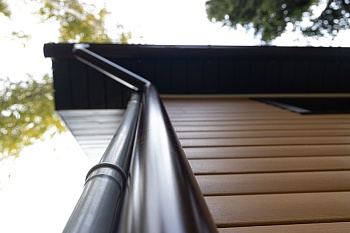

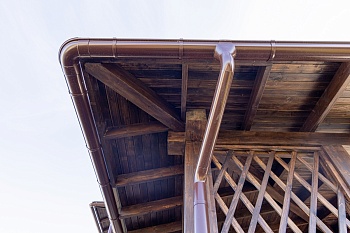

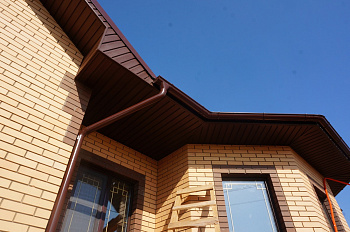

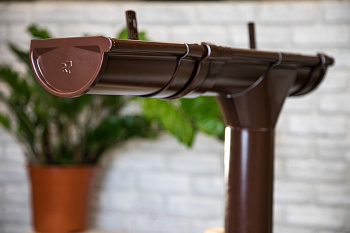

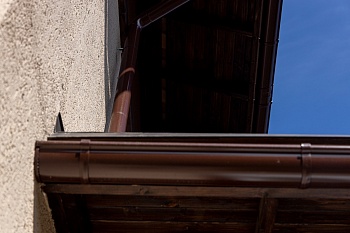

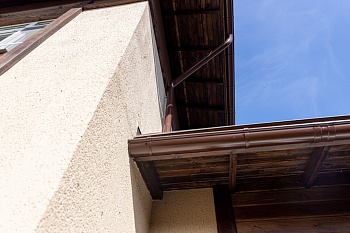

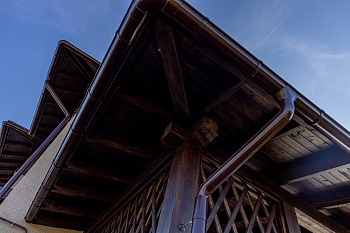

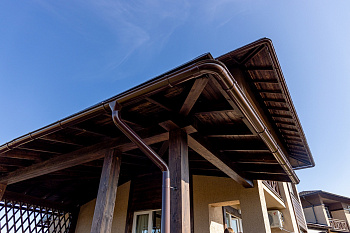

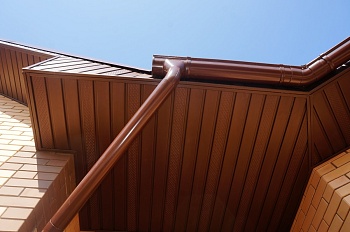

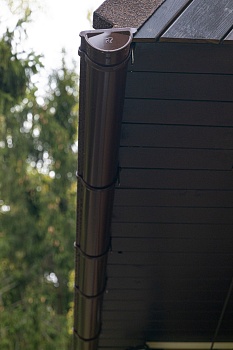

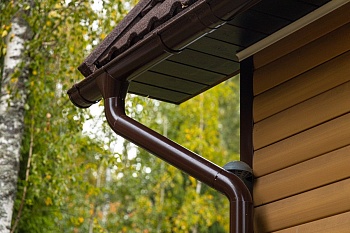

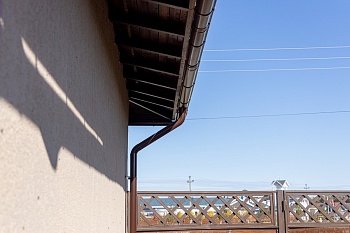

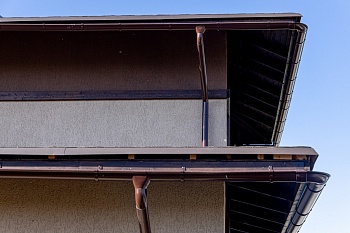

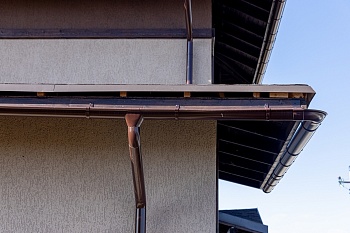

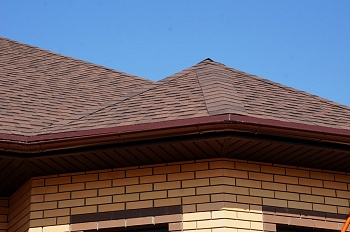

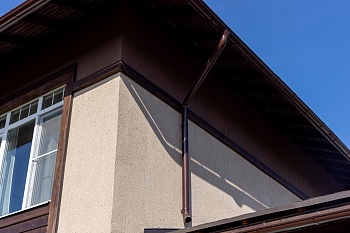

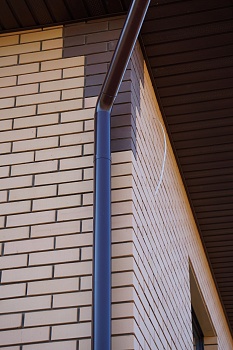

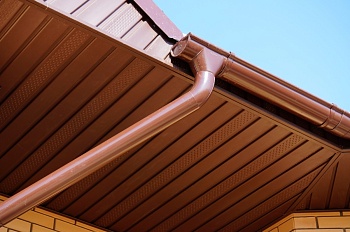

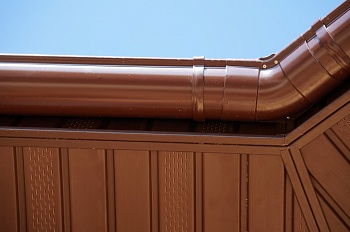

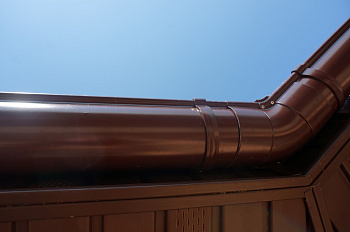

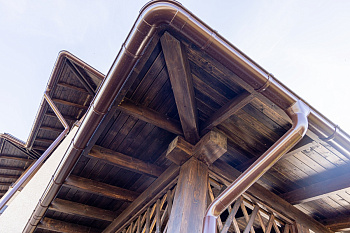

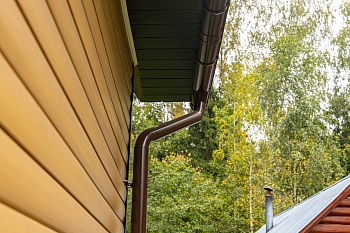

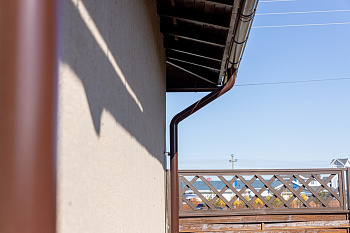

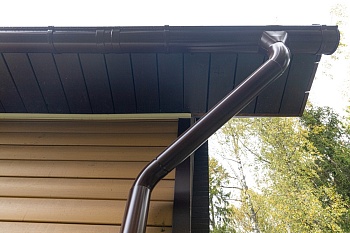

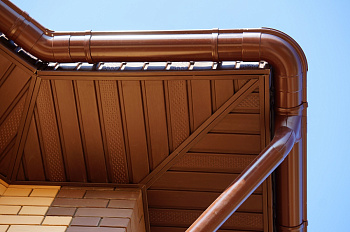

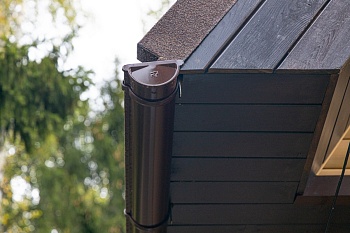

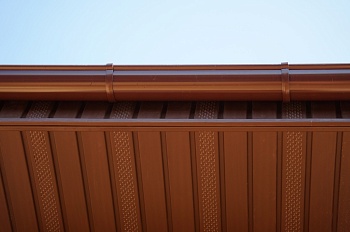

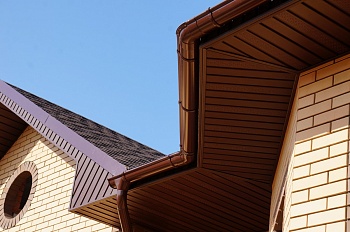

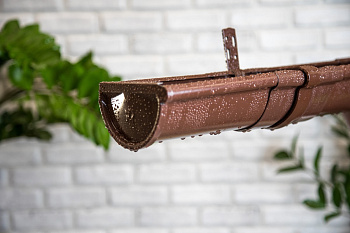

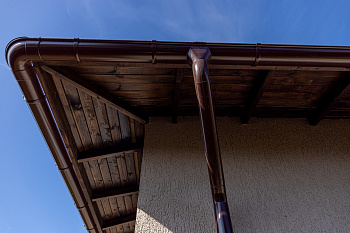

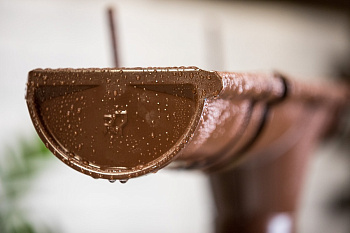

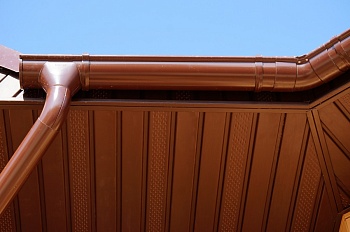

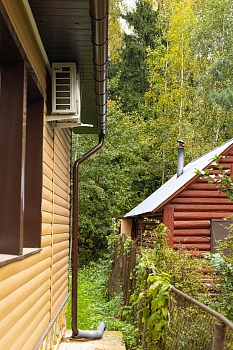

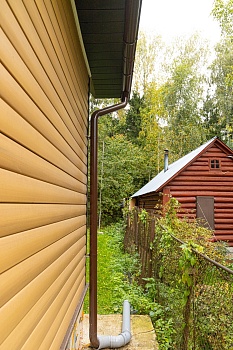

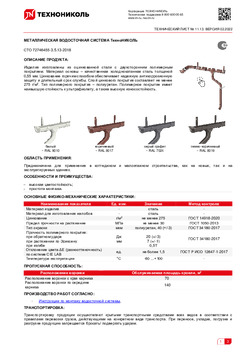

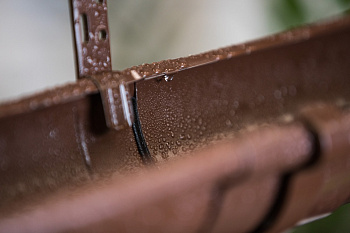

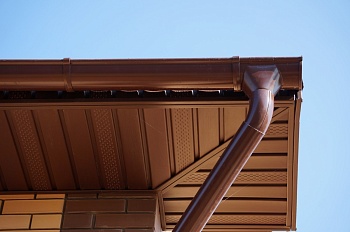

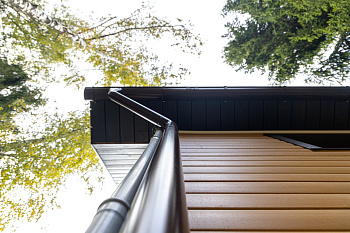

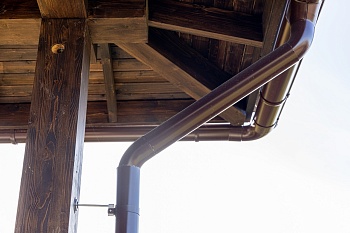

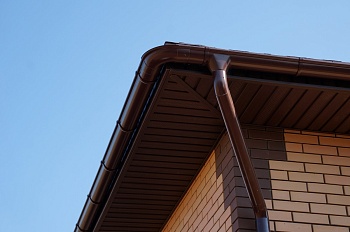

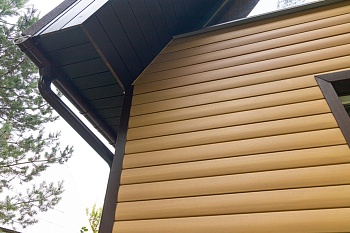

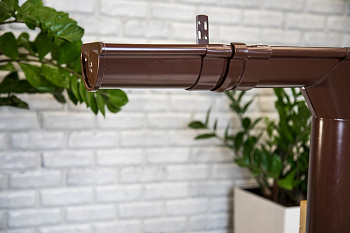

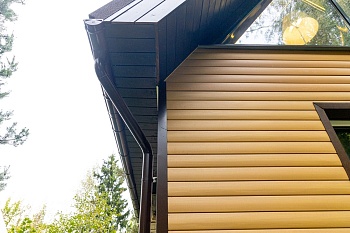

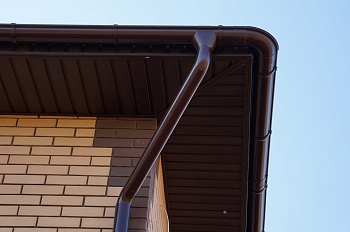

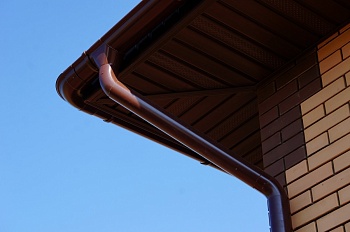

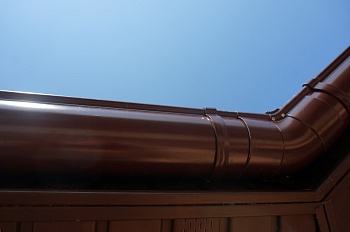

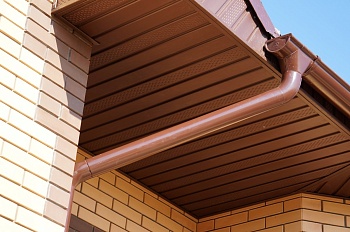

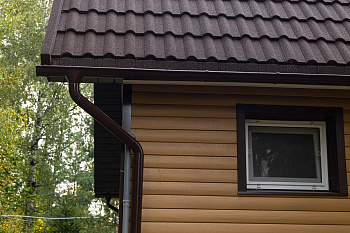

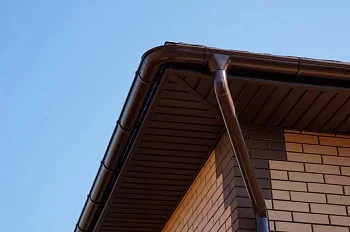

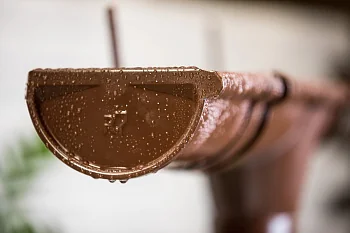

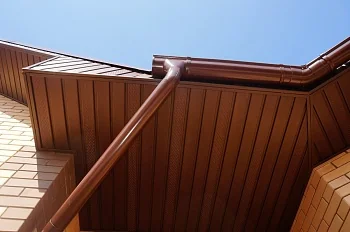

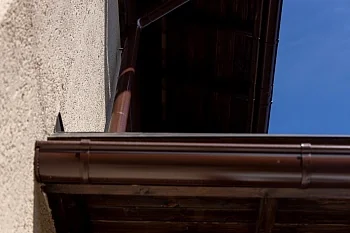

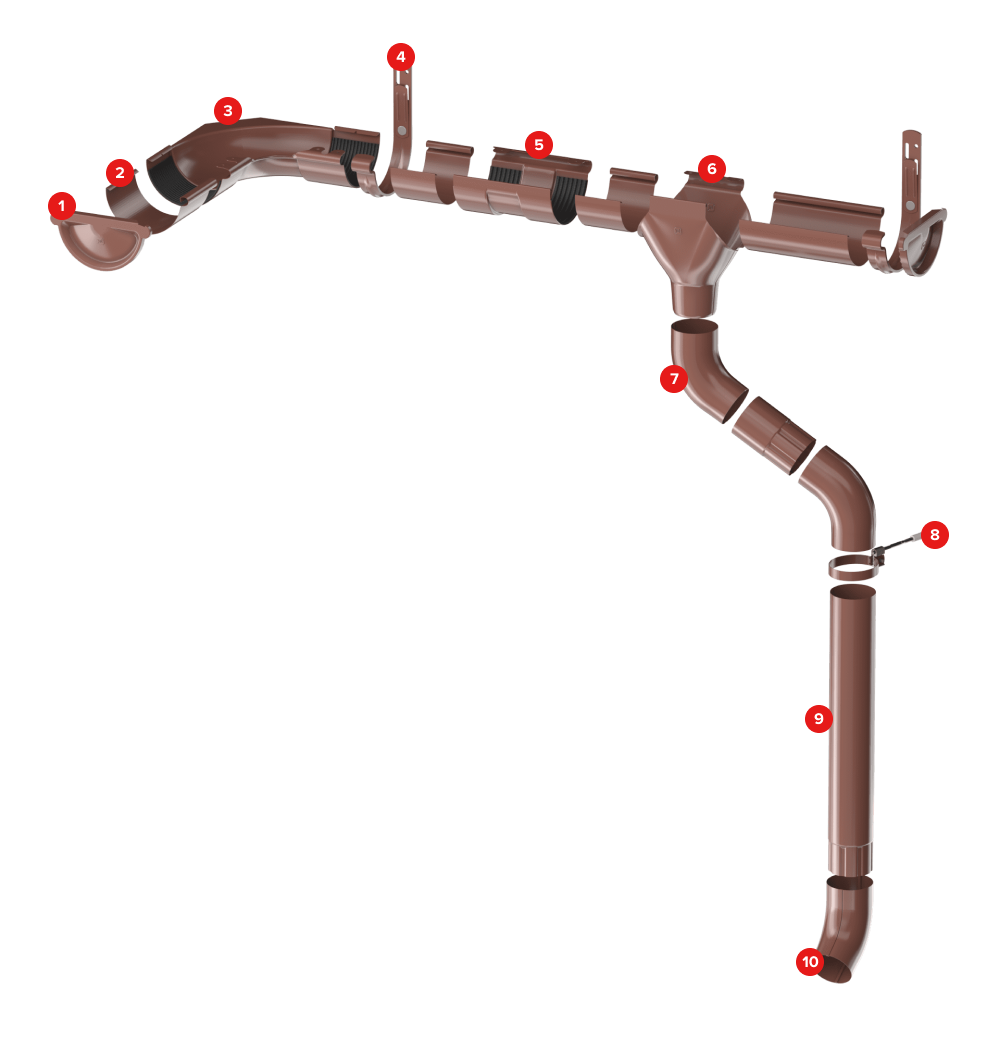

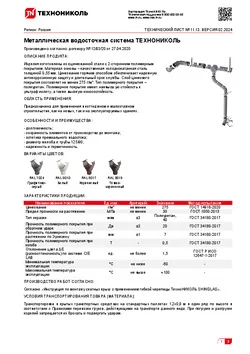

Металлическая водосточная система ∅ 125/90

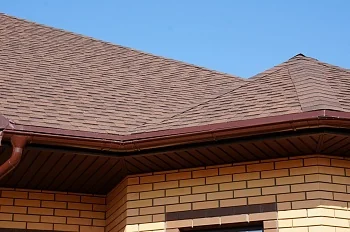

Это оптимальная система для малоэтажного коттеджного строительства. Применяется для эффективного сбора дождевой и талой воды с кровли. Водосток выполнен из стали толщиной 0,55 мм с цинковым покрытием 12–17 мкм и с двухсторонним полиуретановым покрытием толщиной не менее 40 мкм. Размер желоба - 125 мм, размер трубы - 90 мм. Гарантия на сохранность декоративных свойств составляет 10 лет, а от сквозной коррозии — 25 лет.
Гарантия на сохранность декоративных свойств |
10 лет |
Гарантия от сквозной коррозии |
10 лет |
Диапазон рабочих температур |
от -100°C до + 60°C |
Диаметр желоба |
125 мм |
Диаметр трубы |
90 мм |

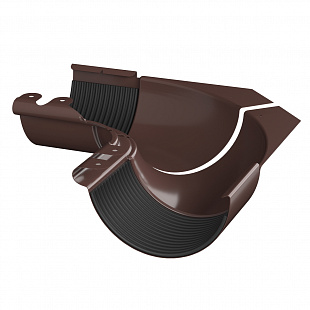

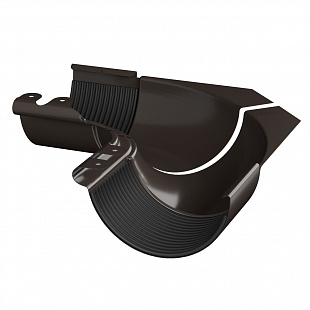

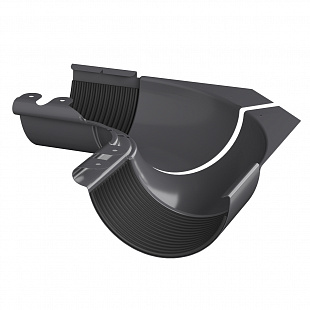

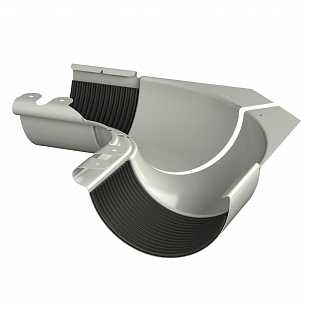

- Внутренний угол регулируемый 100-165°

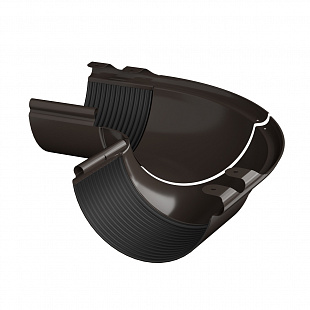

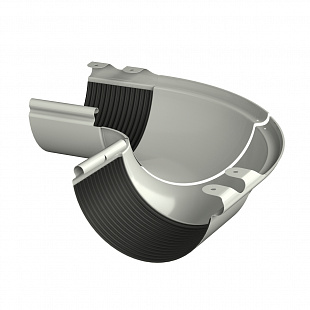

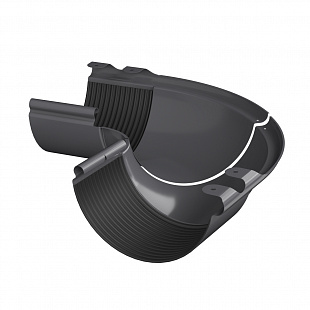

- Внешний угол регулируемый 100-165°

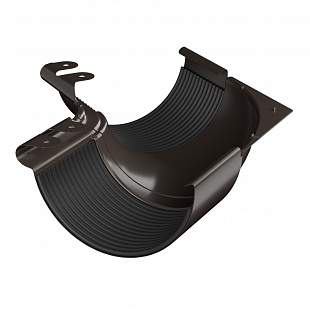

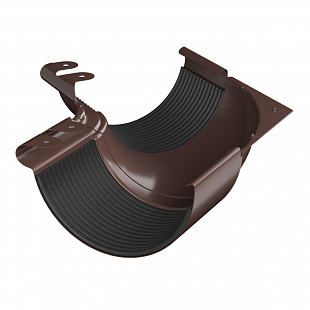

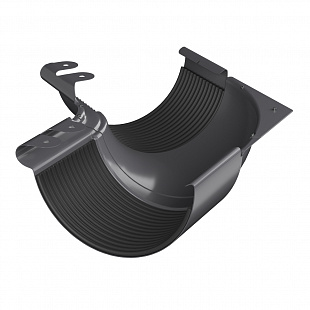

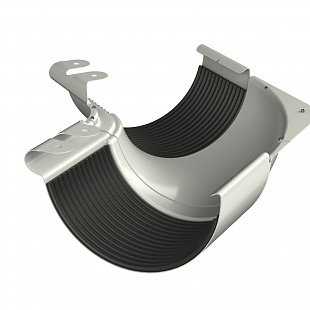

- Внутренний угол 135°

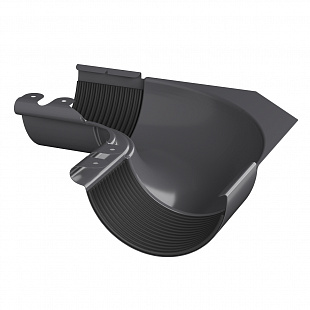

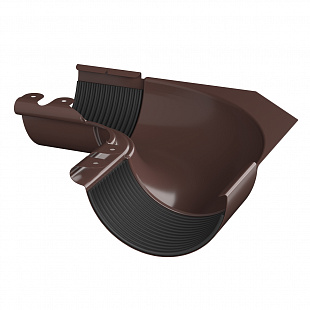

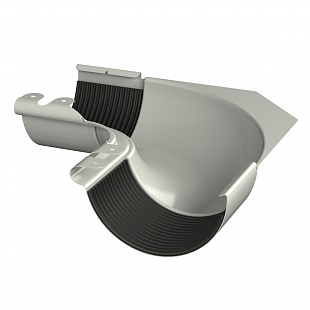

- Внутренний угол 90°

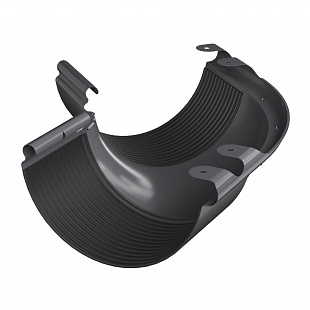

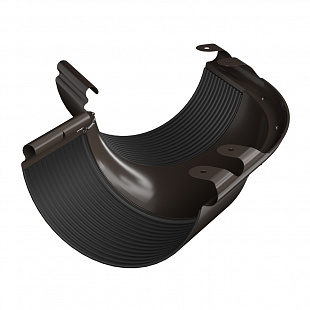

- Внешний угол 135°

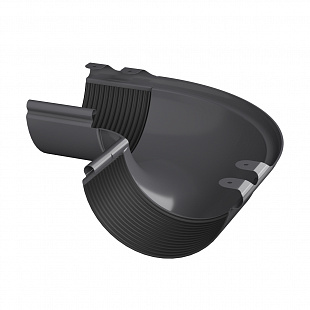

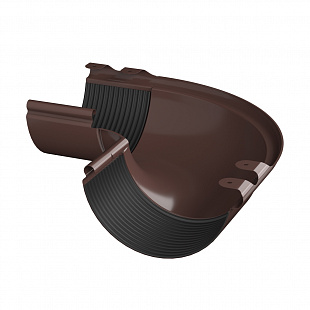

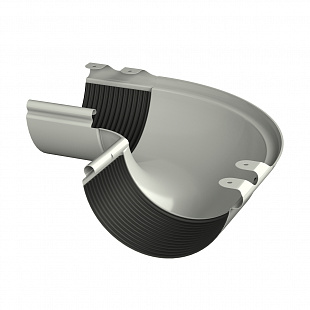

- Внешний угол 90°

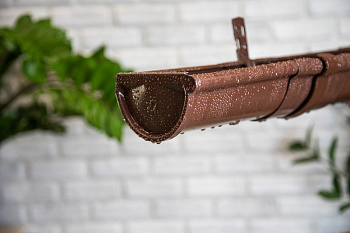

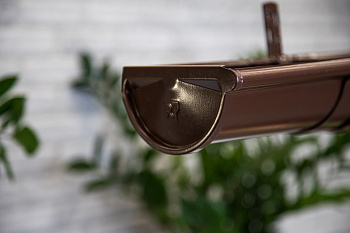

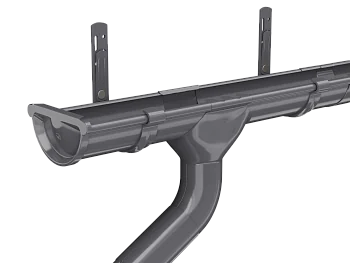

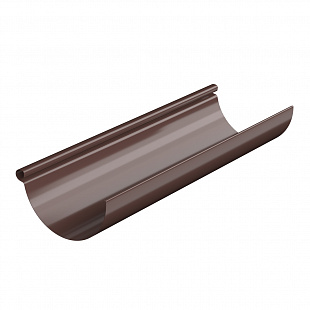

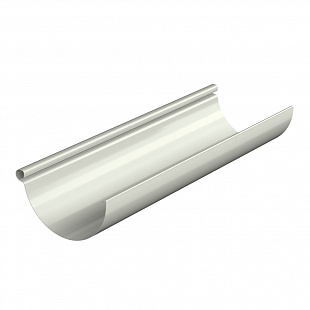

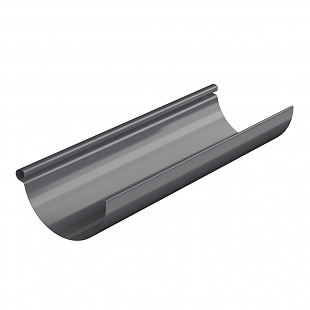

- Желоб D 125 мм

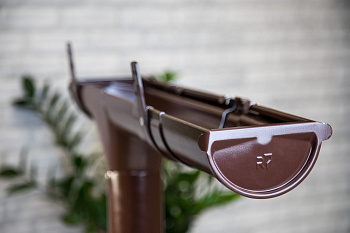

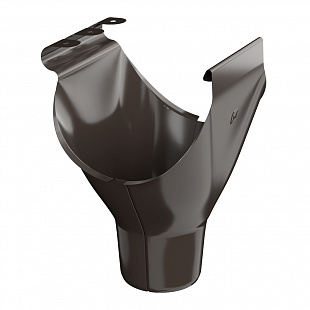

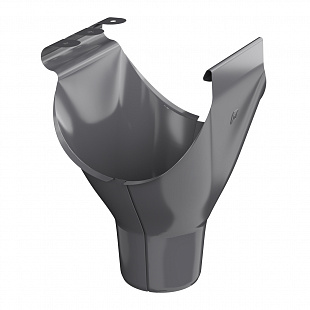

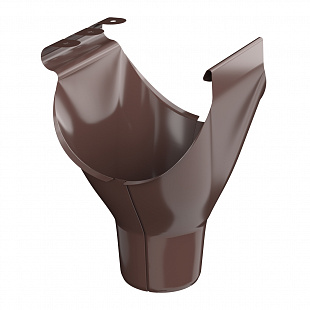

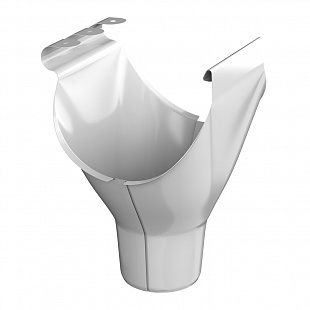

- Воронка желоба

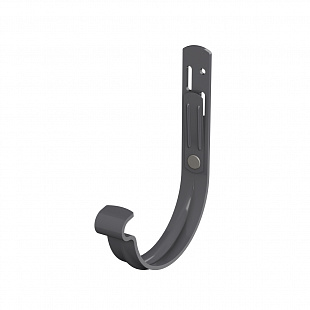

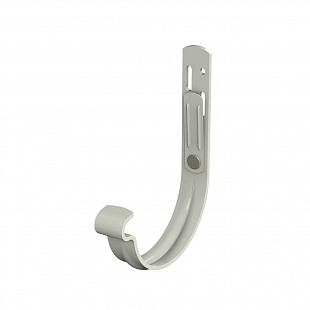

- Кронштейн желоба короткий

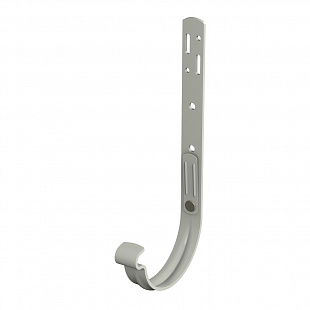

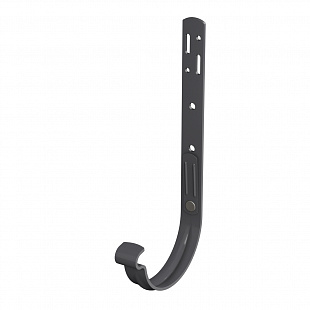

- Кронштейн желоба усиленный

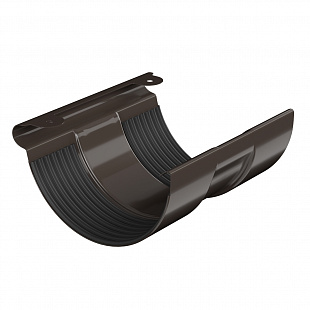

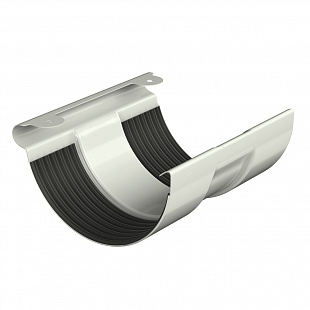

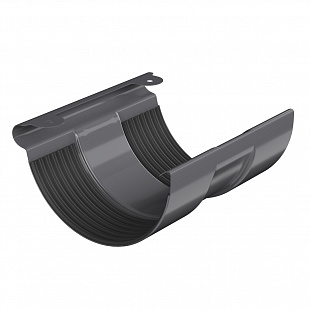

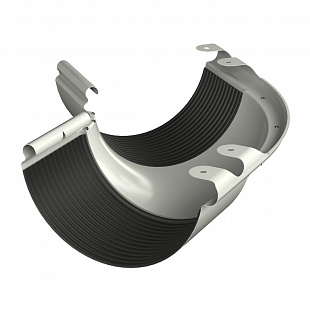

- Соединитель желоба

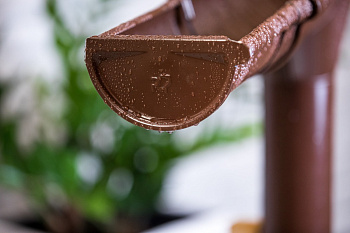

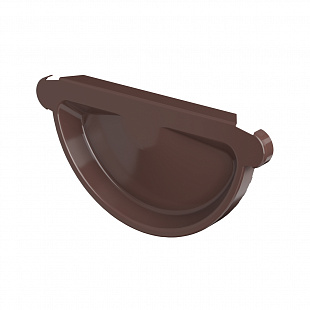

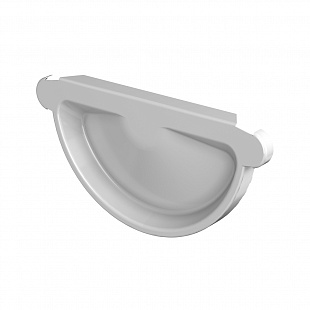

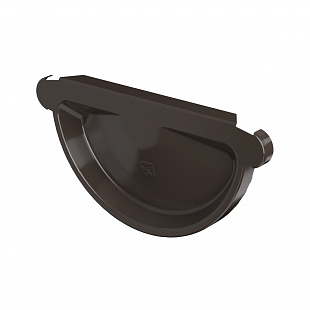

- Заглушка желоба

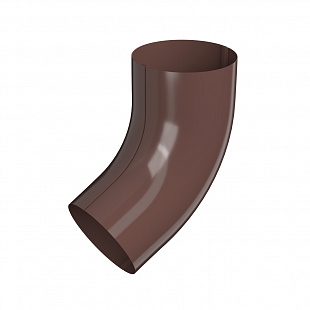

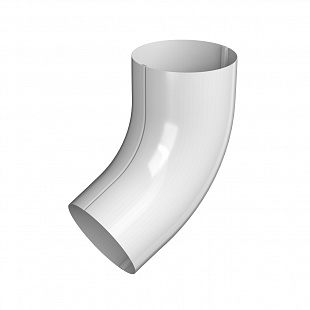

- Колено 60°

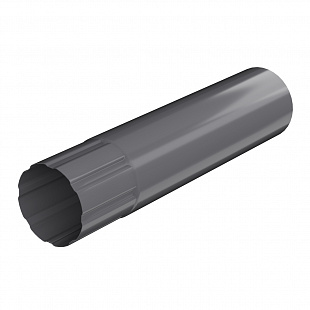

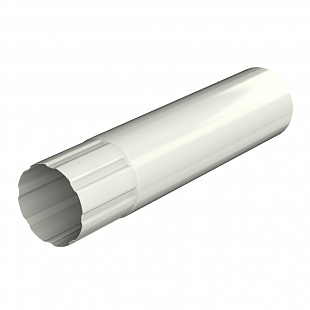

- Труба D 90 мм
- Отвод трубы

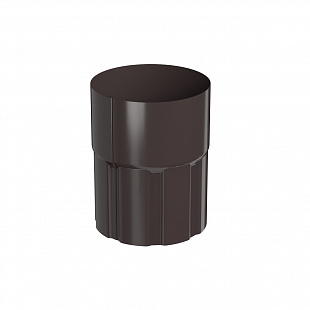

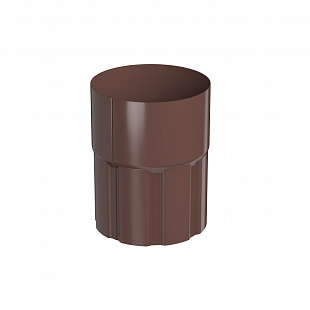

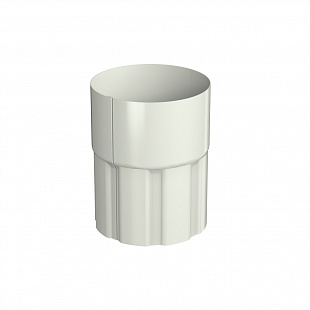

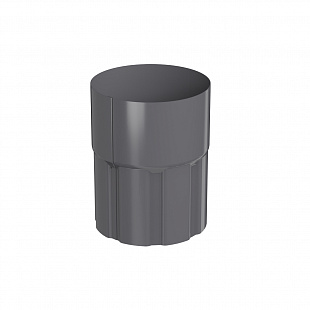

- Муфта трубы

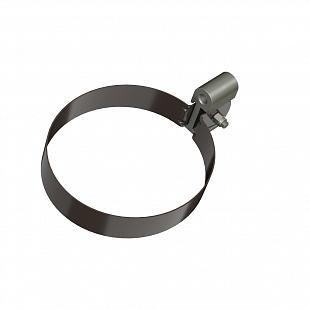

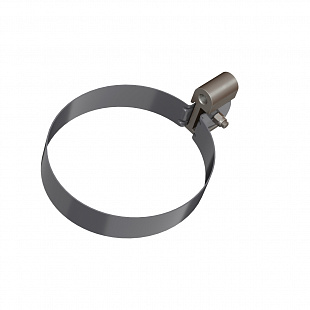

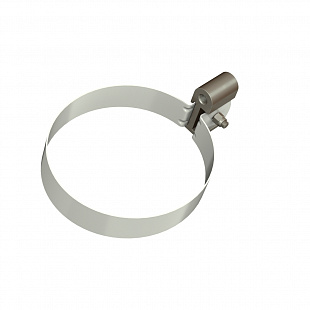

- Хомут трубы
- Крепление хомута с дюбелем 100, 140, 180 мм
- Декоративная накладка на хомут
Вес, шт | Тип упаковки | Упаковка, шт. | Коробка, шт. | Размер коробки (Д×Ш×В), мм | Вес коробки, кг | Кол-во на палете, шт | Размер палета (Д×Ш×В), мм | Вес палета | |
Заглушка желоба | 0,06 | стрейч-пленка | 5 | 20 | 360×175×65 | 1,6 | 3600 | 800×1200×1150 | 309 |
Желоб 3 м | 3,42 | инд.рукав* | 1 | - | - | - | 245 | 3100×1200×800 | 991 |
Угол желоба внешний, 90° | 0,36 | пакет | 1 | 5 | 355×355×280 | 2,7 | 180 | 3100×1200×1850 | 127 |
Угол желоба внутренний, 90° | 0,41 | пакет | 1 | 5 | 355×355×280 | 2,6 | 180 | 3100×1200×1850 | 134 |
Угол желоба внешний, 135° | 0,36 | пакет | 1 | 5 | 355×355×280 | 2,6 | 180 | 3100×1200×1850 | 124 |
Угол желоба внутренний, 135° | 0,41 | пакет | 1 | 5 | 355×355×280 | 2,8 | 180 | 3100×1200×1850 | 131 |
Угол желоба регулируемый внешний 100-165° | 0,36 | пакет | 1 | 8 | 355×355×280 | 3,6 | 288 | 800×1200×1850 | 159 |
Угол желоба регулируемый внутренний 100-165° | 0,41 | пакет | 1 | 8 | 355×355×280 | 4,0 | 288 | 800×1200×1850 | 173 |
Соединитель желоба | 0,16 | пакет | 1 | 30 | 355×355×280 | 5,5 | 1080 | 800×1200×1850 | 228 |
Воронка желоба | 0,26 | пакет | 1 | 12 | 355×355×280 | 3,8 | 432 | 800×1200×1850 | 167 |
Колено трубы 60° | 0,24 | пакет | 1 | 14 | 355×355×280 | 4,2 | 504 | 800×1200×1850 | 181 |
Хомут трубы | 0,095 | пакет | 5 | 100 | 355×355×280 | 10,2 | 3600 | 800×1200×1850 | 397 |
Крепление хомута с дюбелем 100 мм | 0,027 | пакет | 10 | 100 | 210×160×130 | 3,2 | 8400 | 800×1200×800 | 299 |
Крепление хомута с дюбелем 140 мм | 0,038 | пакет | 10 | 100 | 210×160×130 | 4,3 | 8400 | 800×1200×800 | 391 |
Крепление хомута с дюбелем 180 мм | 0,051 | пакет | 10 | 100 | 210×160×130 | 5,6 | 8400 | 800×1200×800 | 500 |
Муфта трубы | 0,13 | бумага | 1 | 355×355×280 | 4,3 | 1008 | 800×1200×1850 | 186 | |
Труба 1 м | 1,31 | инд.рукав | 1 | 16 | 1010×370×370 | 22,5 | 96 | 800×1200×1300 | 165 |
Труба 3 м | 3,96 | инд.рукав* | 1 | - | - | - | 75 | 3100×1200×800 | 130 |
Отвод трубы | 0,24 | 1 | 14 | 355×355×280 | 4,2 | 504 | 800×1200×1850 | 181 | |
Кронштейн желоба короткий | 0,23 | - | - | 30 | 595×165×85 | 7,5 | 2700 | 800×1200×1200 | 705 |
Кронштейн желоба усиленный | 0,32 | - | - | 25 | 570×190×105 | 8,8 | 2000 | 800×1200×1200 | 730 |
Декоративная накладка на хомут | 0,0095 | пакет | 6 | 150 | 160×90×70 | 1,5 | 900 | 220×220×250 | 9,6 |
Добрый день. Для этой водосточной системы отдельных узлов нет. Есть инструкция по монтажу: https://www.tn.ru/upload/iblock/d31/fvot92yjlt4vrluc31ad6ou2hz73sor0/TN_VS_Katalog-vodostochnykh-sistem-i-sofitov_2023.pdf.
А также калькулятор по расчету: https://www.tn.ru/catalogue/vodostochnye_sistemy/metallicheskaya-vodostochnaya-sistema-standart/#docs.
Здравствуйте. Металлическая водосточная система Стандарт отличается толщиной металла (0,5 против 0,55), типом и толщиной защитного покрытия (Полиэфир 25 мкм против Полиуретан 40 мкм), а также цинкованием (180 г/м² против 275 г/м²). Металлическая водосточная система Стандарт производится только в коричневом цвете. При этом форма и набор элементов у обоих систем идентичны.
пошаговая инструкция
Монтаж металлической водосточной системы
Монтаж металлической водосточной системы
Определите место крайних кронштейнов на карнизе. Они должны находиться на расстоянии не более 15 см от края крыши. Определите место, где будет воронка. Отметьте это место.
Зафиксируйте первый кронштейн. Кронштейн, ближайший к воронке, зафиксируйте с учетом уклона и протяните шнур между этими кронштейнами. По шнуру выставите остальные кронштейны с шагом 60–70 см.
Если лобовая доска отсутствует, используйте специальные удлинители или усиленные кронштейны. На удлинители устанавливаются кронштейны. Специальный продольный паз с метками помогает легко выставлять кронштейны с учетом наклона желоба к воронке.
Боковой удлинитель закрепите на готовую кровлю к боковой поверхности стропильной ноги.
Прямой удлинитель или усиленный кронштейн применяются, если кровельное покрытие еще не смонтировано. Их крепят к стропильной ноге или обрешетке под кровельное покрытие. Перед монтажом металлического кронштейна загните крюк по месту — с помощью тисков или профессионального инструмента – кронштейногиба.
Если шаг кронштейнов не совпадает с шагом стропил, прямой удлинитель или металлический кронштейн закрепите прямо в деревянное основание в заранее подготовленные углубления.
Уложите желоб в кронштейны изнутри наружу. Загните специальный фиксатор на кронштейне.
Определите на желобе место, где будет располагаться воронка. Установите воронку на желоб и обведите по контуру карандашом. Сделайте запас от отмеченных линий внутрь по 45 мм.
Вырежьте отверстие в желобе при помощи ножовки по металлу и ножниц по металлу. Соедините воронку с желобом и зажмите фиксаторы.

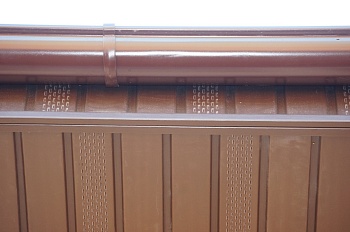

Желоб с воронкой присоедините к другому отрезку желоба через соединитель. Наденьте на соединитель кронштейн, зажмите фиксатор и прикрутите кронштейн к лобовой доске.
В кронштейны уложите желоб с воронкой изнутри наружу. Зажмите фиксаторами при помощи специального ключика, который идет в комплекте.

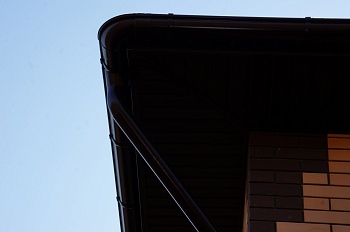

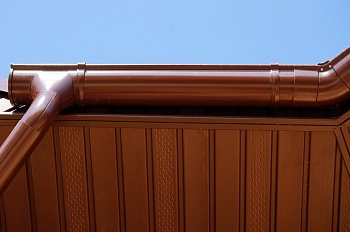

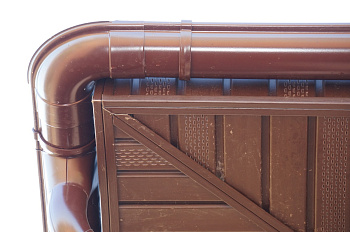

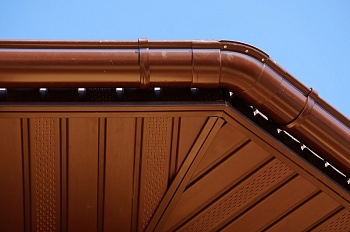

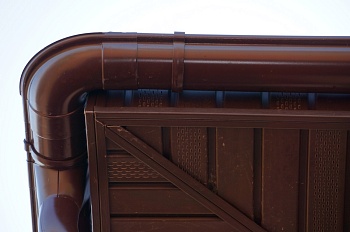

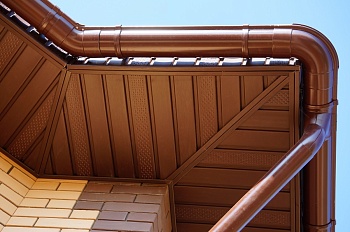

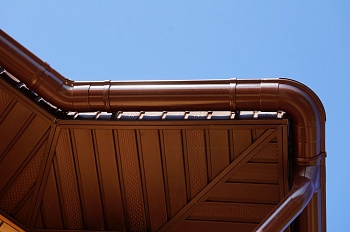

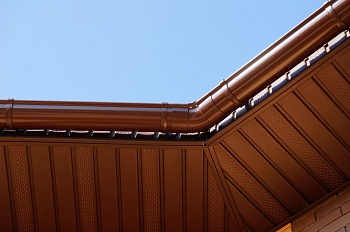

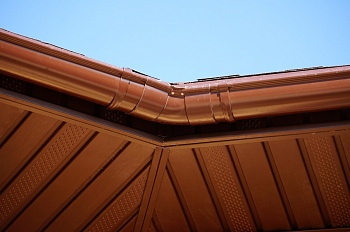

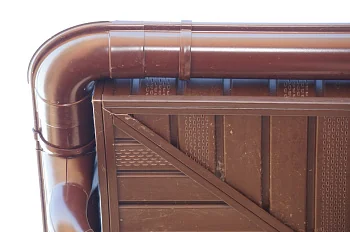

На углах желоба соедините при помощи угловых элементов. Соединение также производите изнутри наружу. На кронштейне загните фиксатор.
Если угол поворота кровли не равен 90° или 135°, используйте угол регулируемый. После выставления нужного угла две составные части зафиксируйте между собой клепками, а стык загерметизируйте.
Если крыша двухскатная или система водостока не замкнута, торцы желобов нужно закрыть заглушкой. При установке подогните одно «ухо» заглушки со стороны лобовой доски. Заглушка универсальная, подходит для установки с обоих краев желоба.

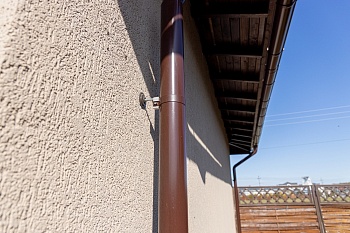

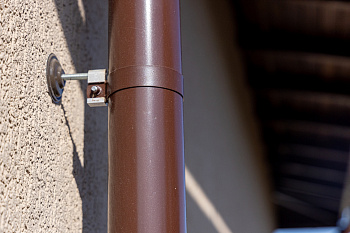

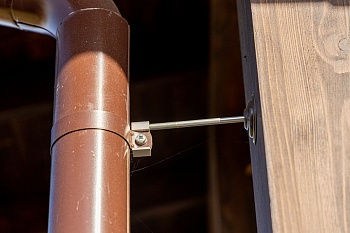

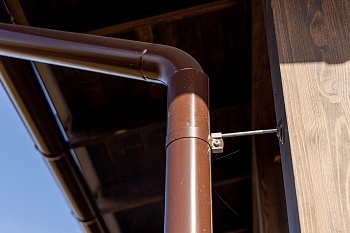

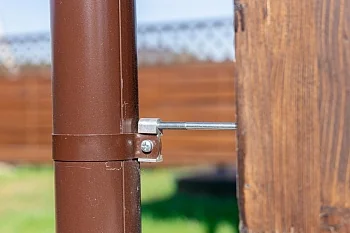

Трубы к стене крепятся при помощи хомутов. Предварительно подготовьте под них крепеж в соответствии с отступом от фасада и толщиной теплоизоляции. Крепеж должен заходить минимум на 50 мм в несущую конструкцию. Хомуты крепятся с шагом не реже, чем 1,5 м друг от друга. Хомут должен обязательно фиксировать колено, которое прижимает трубу к фасаду.

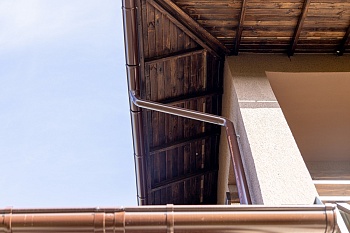

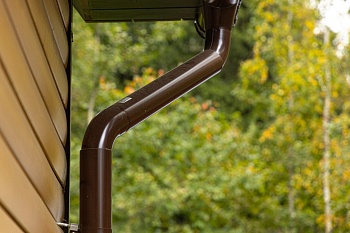

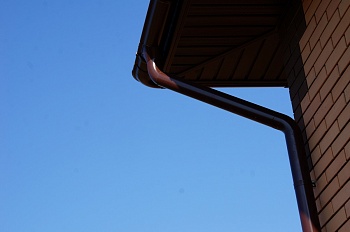

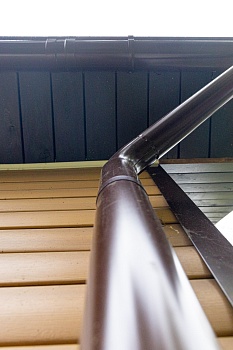

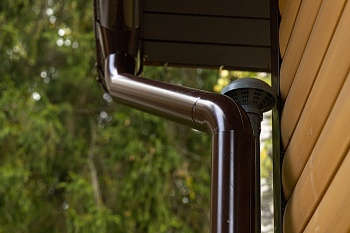

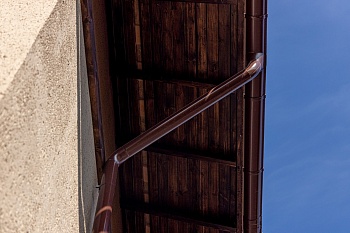

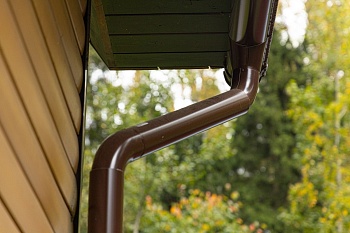

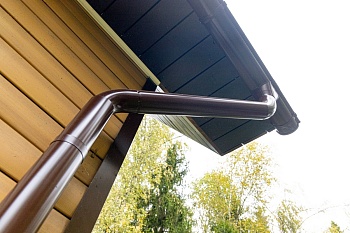

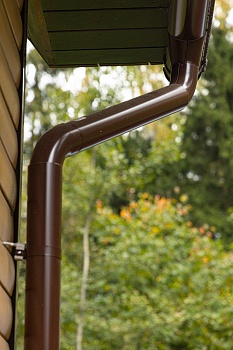

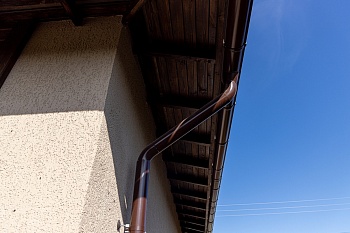

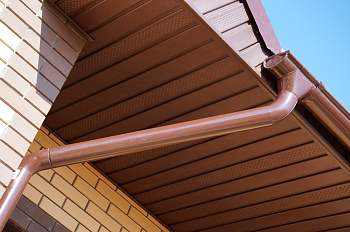

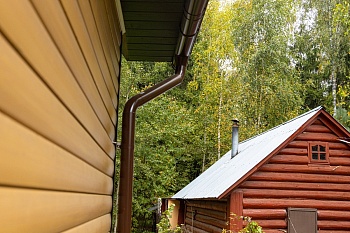

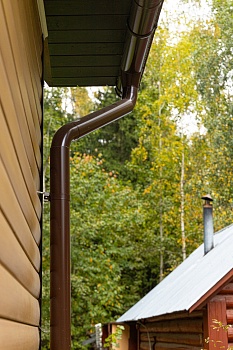

Трубу с воронкой соедините с помощью двух колен и отрезка трубы.

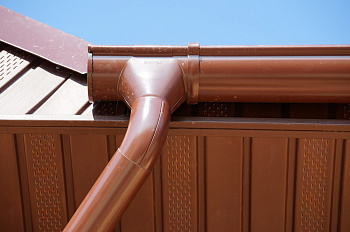

Соедините конструкцию с трубой через муфту и присоедините к воронке.
Если карнизный вылет отсутствует, то воронку с трубой соедините через соединительную муфту.
Соедините конструкцию с трубой через муфту и присоедините к воронке.

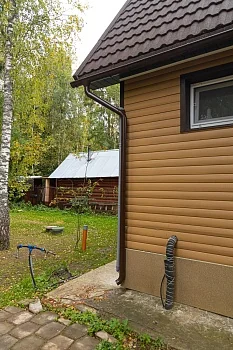

Минимальное расстояние слива от земли — 20 см, при наличии отмостки — 15 см от уровня отмостки. Слишком низкое расположение водосточного слива к земле повышает риск образования наледи внутри трубы, что может ухудшить работоспособность всей системы и привести к разрыву трубы.
Рекомендации
по уходу
Проводить осмотр, чистку и ремонт водосточной системы рекомендуется не реже двух раз в год — весной и осенью. Грамотный и своевременный уход за водосточной системой значительно увеличивает срок ее службы. Обслуживание водостоков главным образом подразумевает осмотр и чистку водосточной системы.
Очистка водостоков от листьев и мусора
Осенью водосточная система требует особого ухода. В период листопада обязательно очищайте водостоки от листьев и прочего мусора.
Можно значительно облегчить эту задачу, установив специальные защитные решетки на желоба, они будут предотвращать скопление листвы и крупного мусора в желобах и, как следствие этого, засора в трубах, при этом решетки не препятствуют стоку воды.
Если же решетки не установлены, необходимо освобождать желоба от собравшейся листвы и мусора механически. Также обязательно прочищать водосточную трубу. Самый простой способ — это подача в нее воды под большим напором.
Мойка водостоков от пыли и подтеков
Если вы хотите, чтобы водостоки сохраняли эстетичный вид, смывайте с труб и желобов пыль и подтеки. Для этого используйте обычную тряпку или губку, воду, мыло или любое средство для мытья посуды. Не используйте сильнодействующие химикаты и металлические щетки, так как они могут испортить внешний вид водосточной системы.
Защита водосточной системы в зимний период
Не забывайте о защите водосточной системы в зимний период. Периодически счищайте снег с крыши, чтобы исключить опасность обрушения накопившегося снега на водосток. В регионах с обильным выпадением снега желательно вдоль карнизов над желобами устанавливать снегозадержатели.
Обязательно удаляйте застрявший в трубах лед и образовавшуюся наледь на желобах, слегка постучав по ним деревянной палкой. Таким же способом удаляйте нерастаявшие куски льда и снега, попадающие в водосточные трубы весной с потоками талой воды.
правила хранения и транспортировки
-
При хранении и транспортировании продукция должна быть защищена от механических повреждений, деформаций, загрязнений, от попадания прямых солнечных лучей, от влаги, или иных атмосферных осадков.
-
Продукция должна хранится вдали от отопительных приборов (не менее 1 м).
-
Складское помещение должно быть крытым и иметь ровные полы.
-
В зимний период для хранения продукции отопление складского помещения не требуется.
-
Для рациональго использования складских помещений рекомендуется иметь стационарные стеллажи для хранения продукции. Для данной продукции не рекомендуется её хранение выше 3-х ярусов стеллажей.
-
Продукция может транспортироваться любым видом транспорта, но согласно правилам перевозки грузов на данном виде транспорта, утверждённых в установленном порядке.
-
При переносе, укладке, погрузке и разгрузке продукции запрещается бросать её и подвергать ударам.
-
Погрузочно-разгрузочные работы должны производиться в соответствии с требованиями безопасности по ГОСТ 12.3.009-76
-
Условия хранения и транспортирования продукции в части воздействия климатических факторов внешней среды — 8 (ОЖЗ) по ГОСТ 15150-69*. Условия транспортирования в части воздействия механических факторов по ГОСТ 23170-78*.
Категорически запрещается даже кратковременное хранение под прямым воздействием солнечных лучей на земле или любой другой нагреваемой поверхности
не бросать и не подвергать деформации
хранить вдали от отопительных приборов
не подвергать прямому воздействию солнечных лучей
ВАЖНО! При хранении на солнце температура внутри полиэтиленовой упаковки превышает допустимую для пластиковой водосточной системы.
весо-габаритные характеристики
Наименование | ед изм | вес шт | р-р шт | шт в пачке | вес пачка | р-р пачки | шт на поддоне |
р-р поддона | упак в поддоне |
Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|
Заглушка желоба | 0,06 | стрейч-плёнка | 5 | 20 | 360 x 175 x 65 | 1,6 | 3600 | 800 x 1200 x 1150 | 309 | |
Желоб 3 м | 3,42 | инд. рукав | 1 | — | — | — | 245 | 3100 x 1200 x 800 | 991 | |
Угол желоба внешний 90° | 0,36 | пакет | 1 | 5 | 355 x 355 x 280 | 2,7 | 180 | 800 x 1200 x 1850 | 127 | |
Угол желоба внутренний 90° | 0,41 | пакет | 1 | 5 | 355 x 355 x 280 | 2,9 | 180 | 800 x 1200 x 1850 | 134 | |
Угол желоба внешний 135° | 0,36 | пакет | 1 | 5 | 355 x 355 x 280 | 2,6 | 180 | 800 x 1200 x 1850 | 124 | |
Угол желоба внутренний 135° | 0,41 | пакет | 1 | 5 | 355 x 355 x 280 | 2,8 | 180 | 800 x 1200 x 1850 | 131 | |
Угол желоба регулируемый внешний 100–165° |
0,36 | пакет | 1 | 8 | 355 x 355 x 280 | 3,6 | 288 | 800 x 1200 x 1850 | 159 | |
Угол желоба регулируемый внутренний 100–165° |
0,41 | пакет | 1 | 8 | 355 x 355 x 280 | 4,0 | 288 | 800 x 1200 x 1850 | 173 | |
Соединитель желоба | 0,16 | пакет | 1 | 30 | 355 x 355 x 280 | 5,5 | 1080 | 800 x 1200 x 1850 | 228 | |
Воронка желоба | 0,26 | пакет | 1 | 12 | 355 x 355 x 280 | 3,8 | 432 | 800 x 1200 x 1850 | 167 | |
Колено трубы 60° | 0,24 | пакет | 1 | 14 | 355 x 355 x 280 | 4,2 | 504 | 800 x 1200 x 1850 | 181 | |
Хомут трубы | 0,095 | пакет | 1 | 100 | 355 x 355 x 280 | 10,2 | 3600 | 800 x 1200 x 1850 | 397 | |
Крепление хомута с дюбелем 100 мм |
0,027 | пакет | 10 | 100 | 210 x 160 x 130 | 3,2 | 8400 | 800 x 1200 x 800 | 299 | |
Крепление хомута с дюбелем 140 мм |
0,038 | пакет | 10 | 100 | 210 x 160 x 130 | 4,3 | 8400 | 800 x 1200 x 800 | 391 | |
Крепление хомута с дюбелем 180 мм |
0,051 | пакет | 10 | 100 | 210 x 160 x 130 | 5,6 | 8400 | 800 x 1200 x 800 | 500 | |
Муфта трубы | 0,13 | бумага | 1 | 355 x 355 x 280 | 4,3 | 1008 | 800 x 1200 x 1850 | 186 | ||
Труба 1 м | 1,31 | инд. рукав | 1 | 16 | 1010 x 370 x 370 | 22,5 | 96 | 800 x 1200 x 1300 | 165 | |
Труба 3 м | 3,96 | инд. рукав | 1 | — | — | — | 75 | 3100 x 1200 x 800 | 430 | |
Отвод трубы | 0,24 | 1 | 14 | 355 x 355 x 280 | 4,2 | 504 | 800 x 1200 x 1850 | 181 | ||
Кронштейн желоба короткий |
0,23 | — | — | 30 | 595 x 165 x 85 | 7,5 | 2700 | 800 x 1200 x 1200 | 705 | |
Кронштейн желоба усиленный |
0,32 | — | — | 25 | 570 x 190 x 105 | 8,8 | 2000 | 800 x 1200 x 1200 | 730 | |
Накладка для хомута | 0,0095 | пакет | 6 | 150 | 160 x 90 x 70 | 1,5 | 900 | 220 x 220 x 250 | 9,6 |
