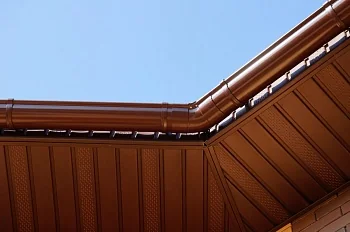

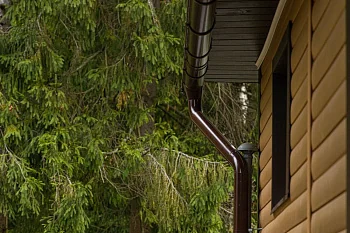

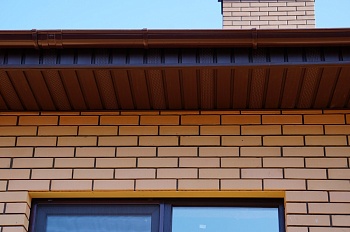

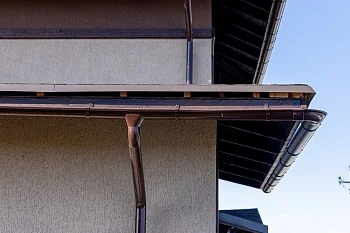

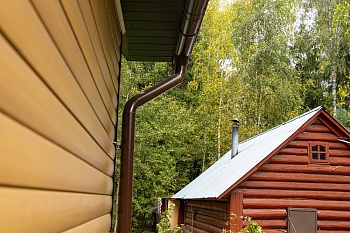

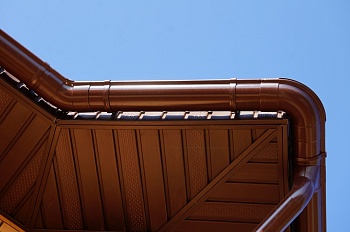

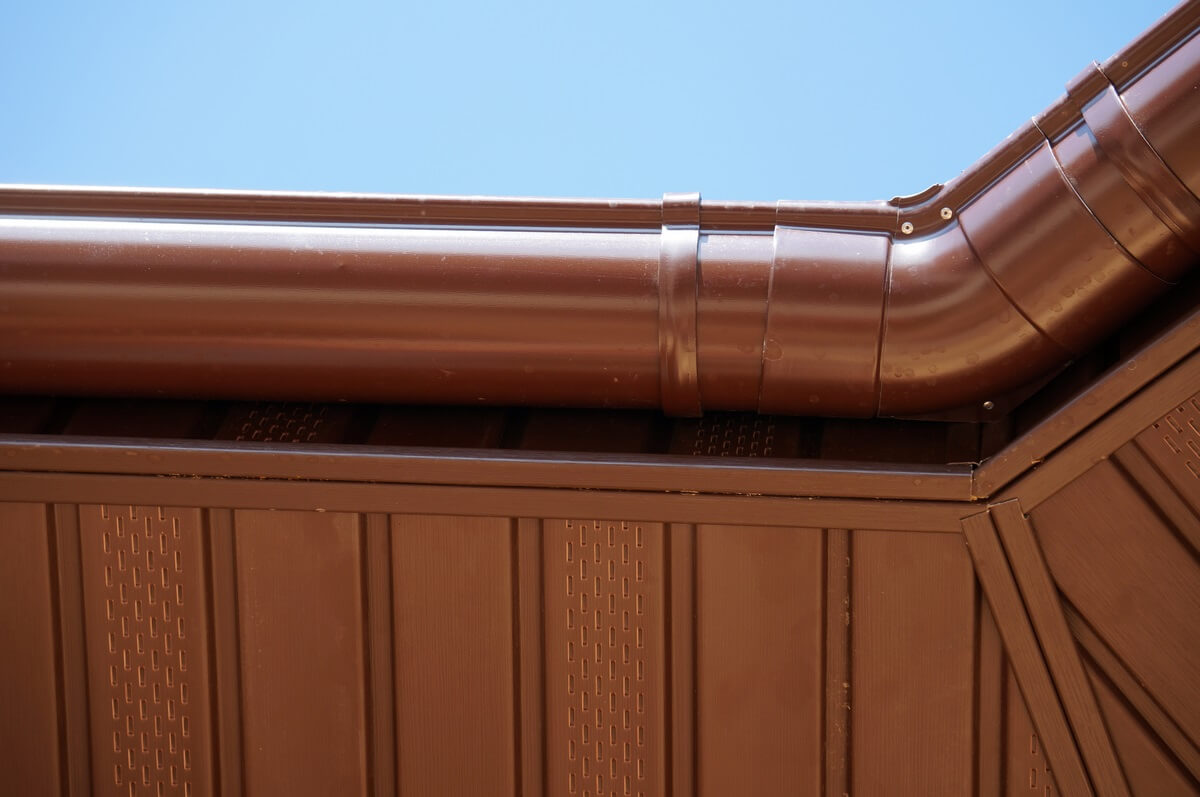

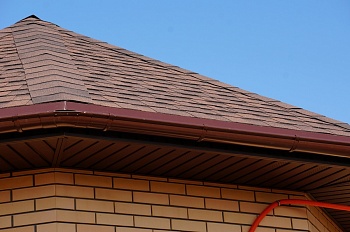

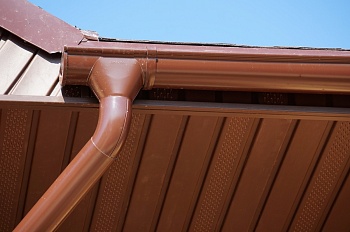

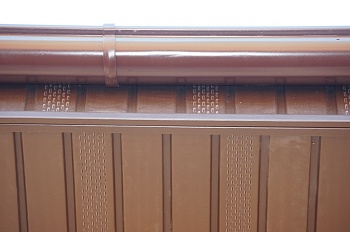

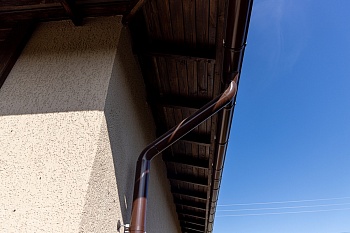

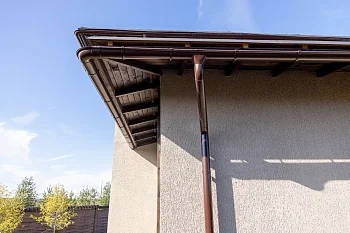

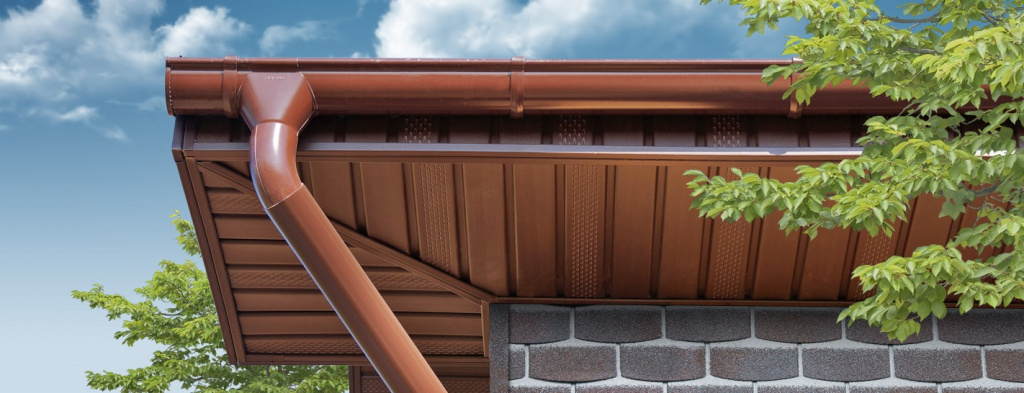

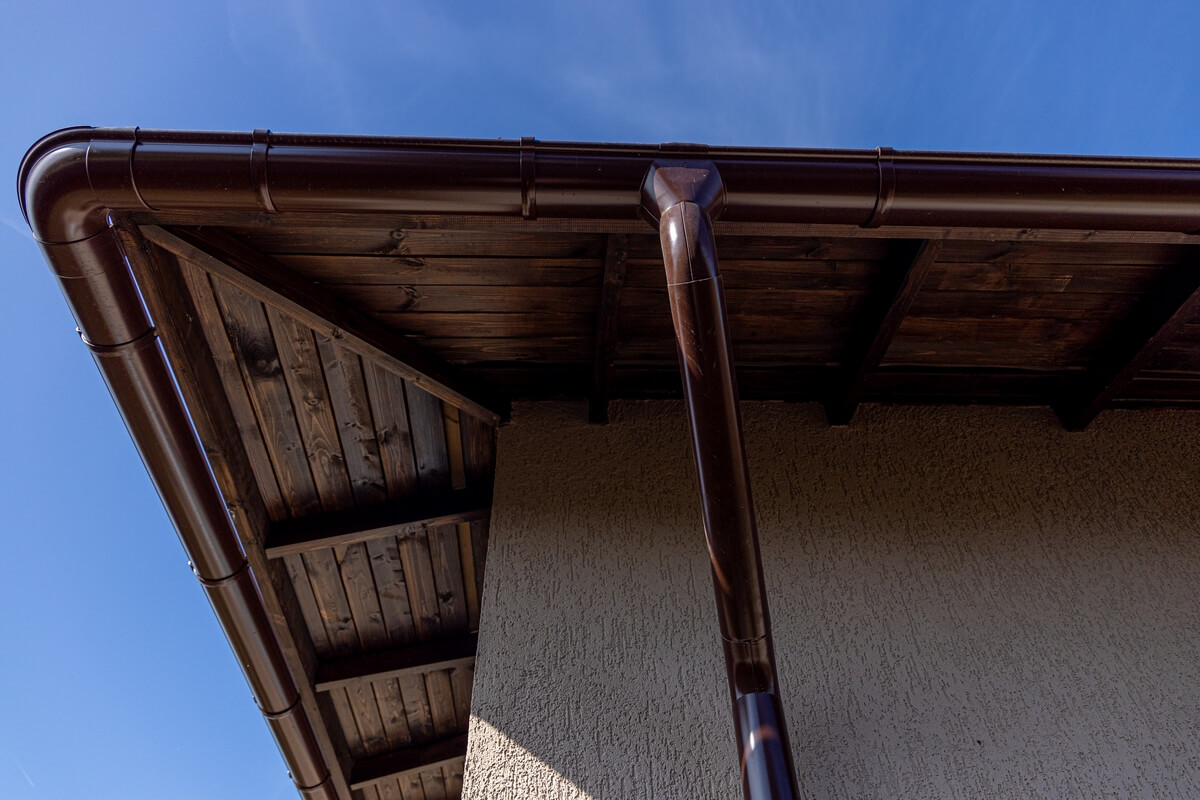

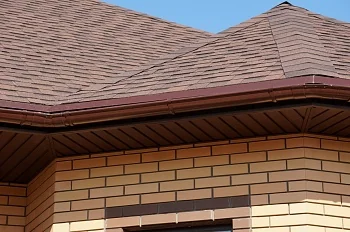

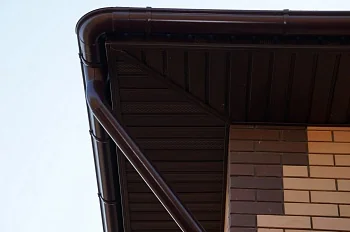

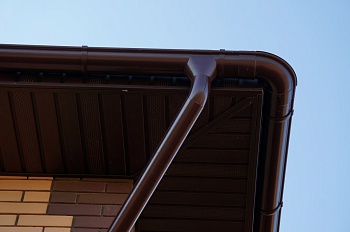

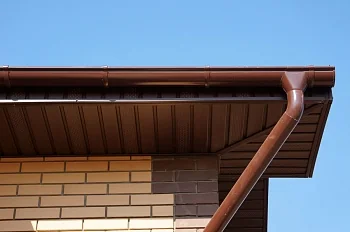

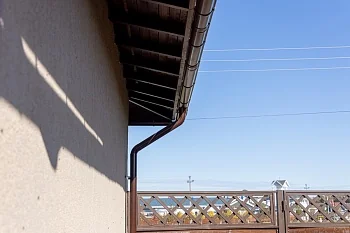

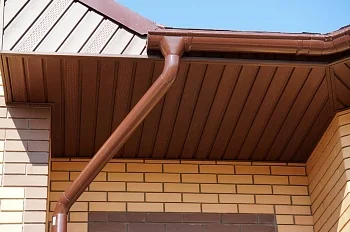

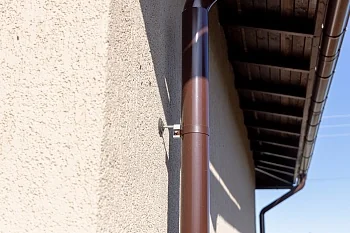

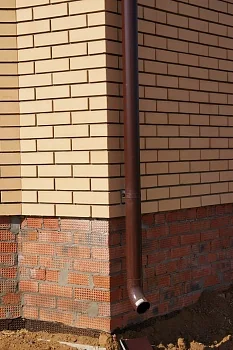

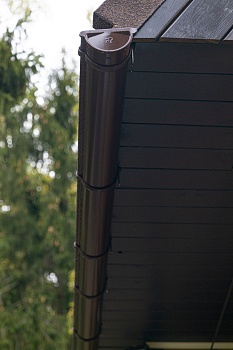

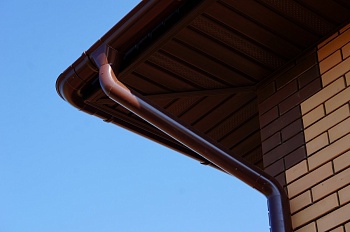

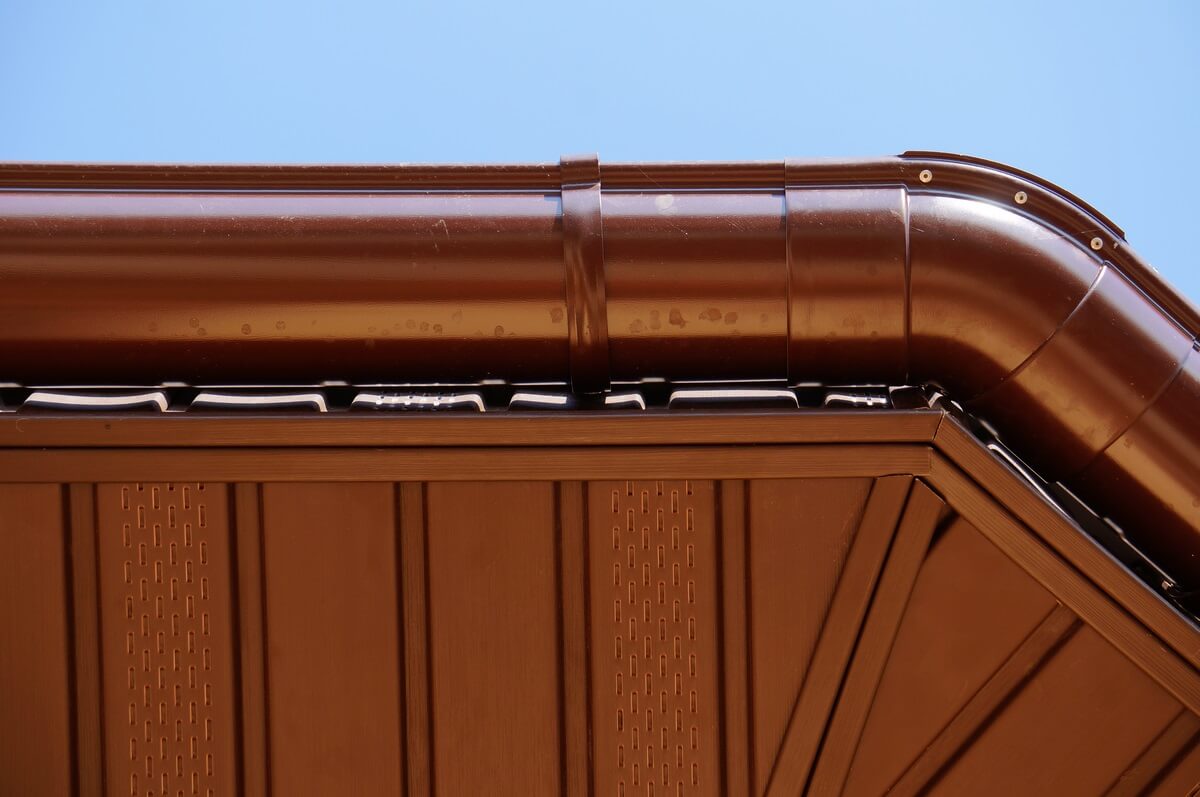

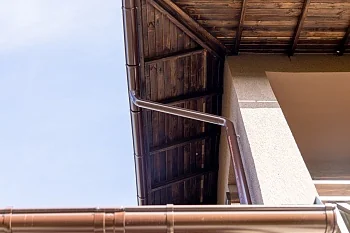

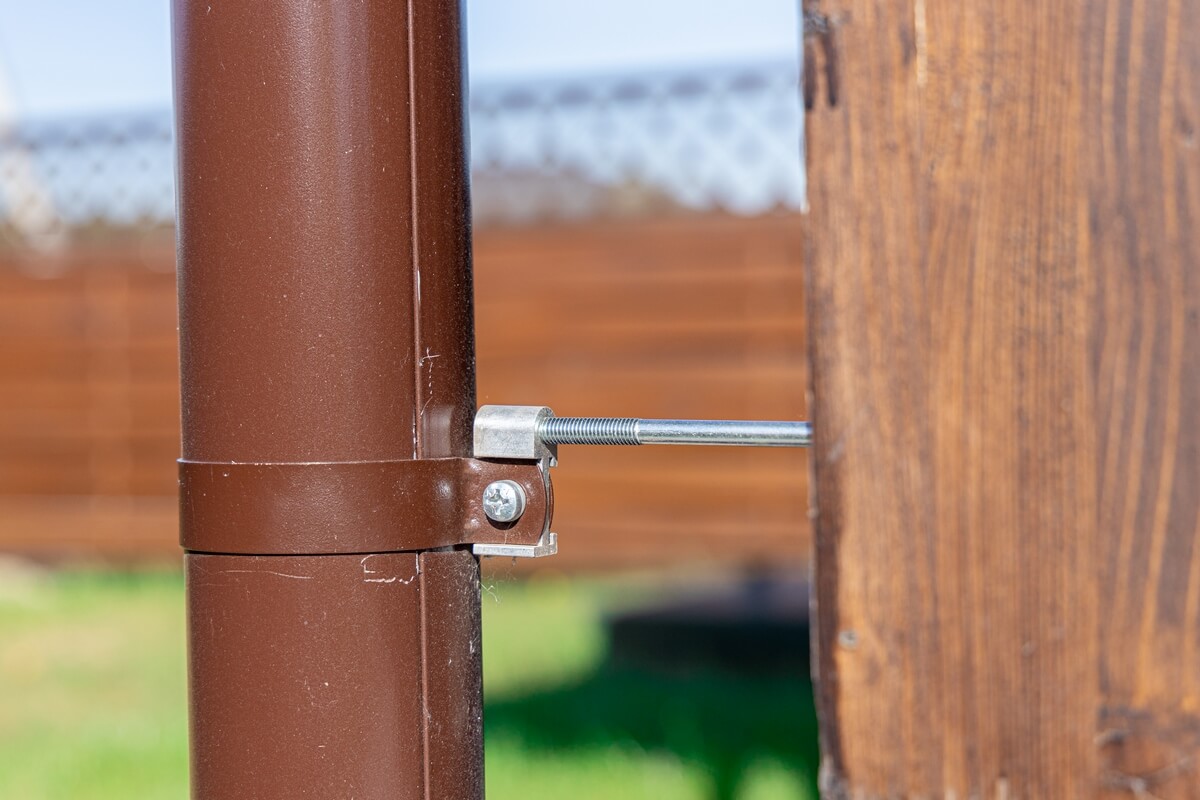

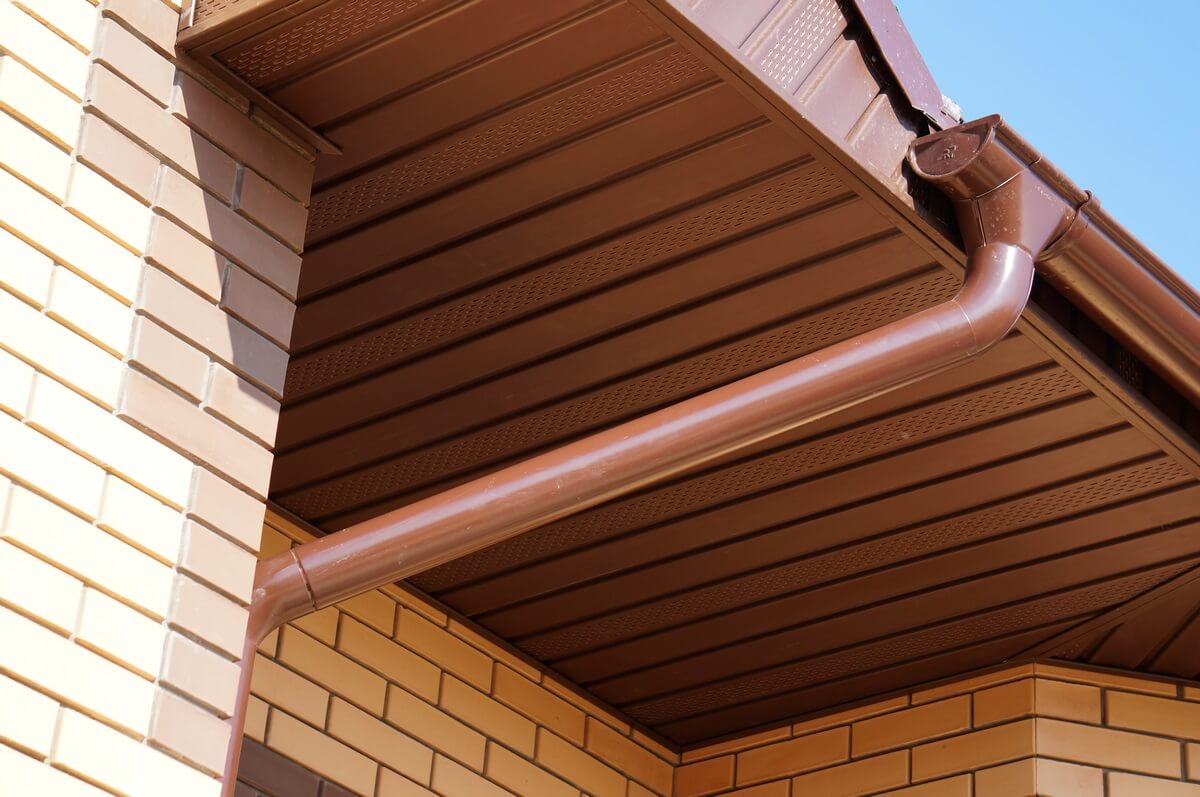

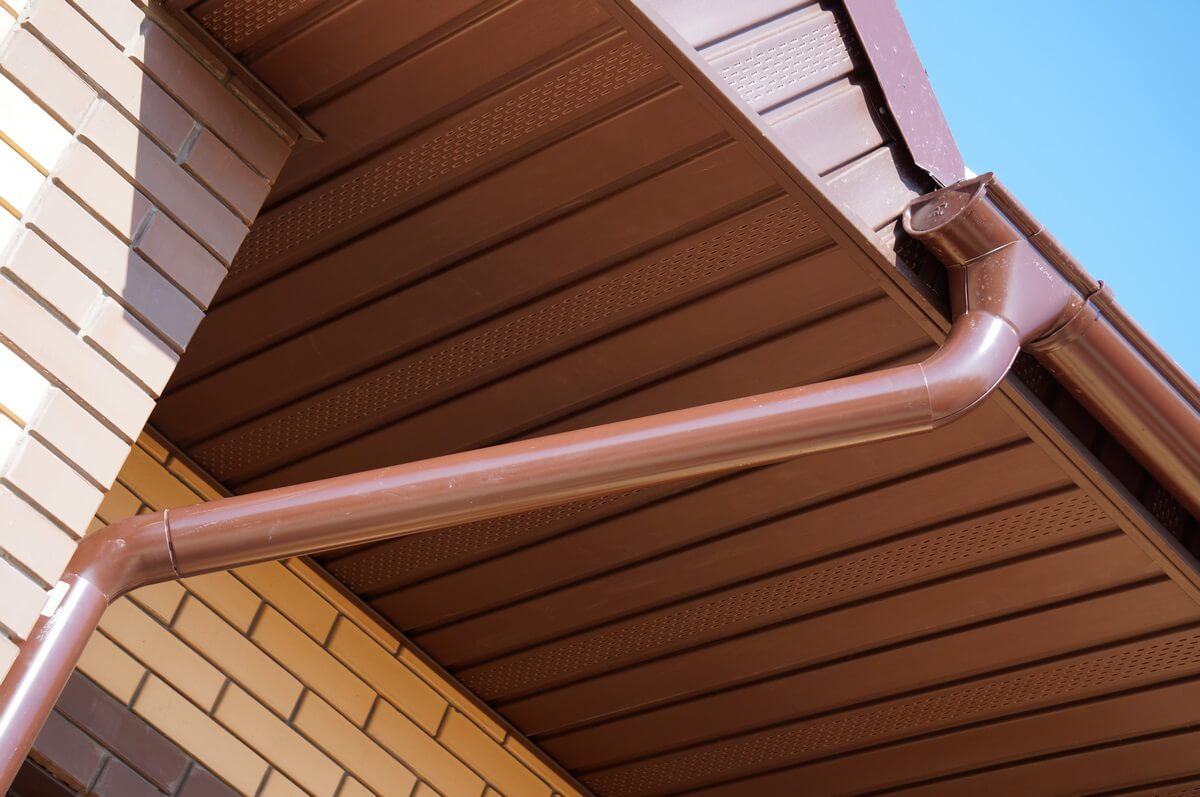

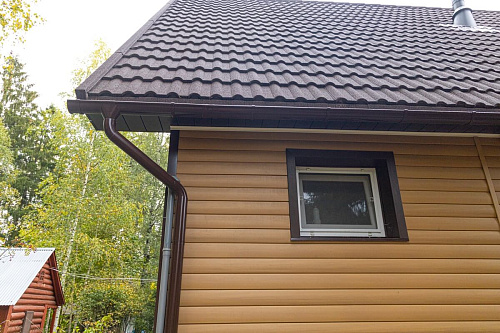

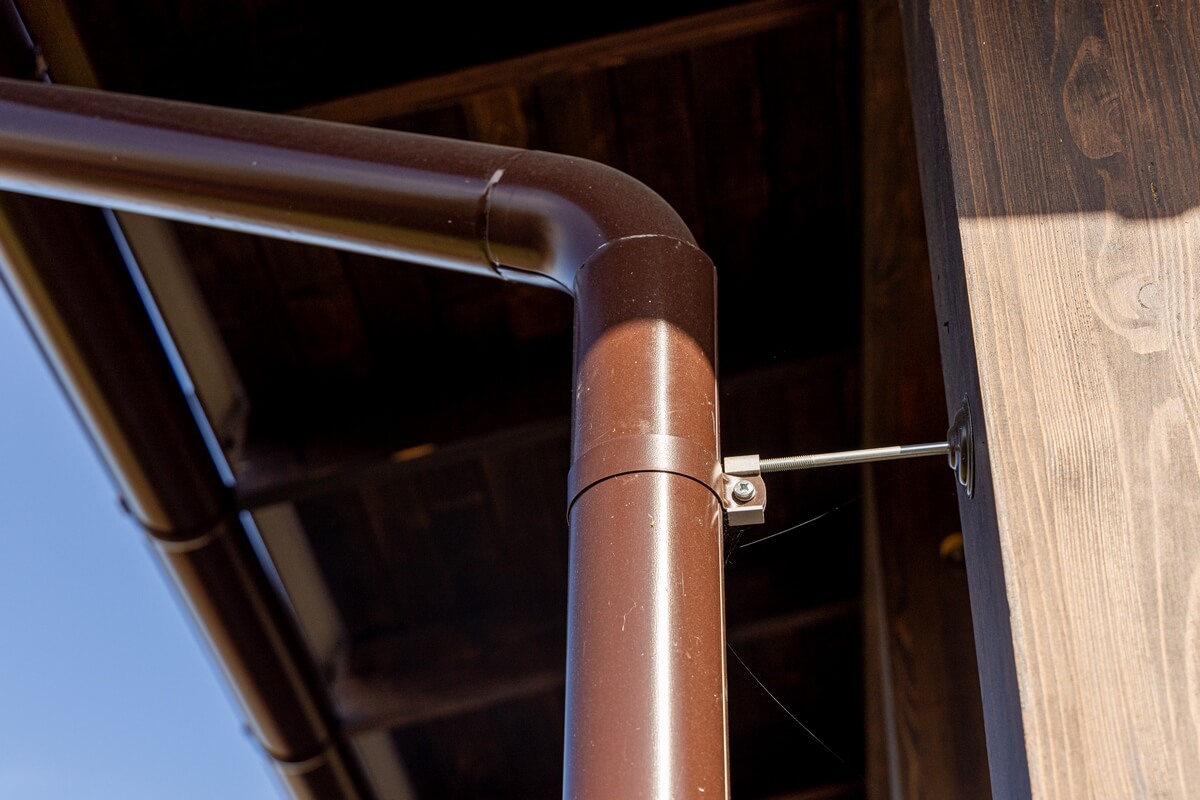

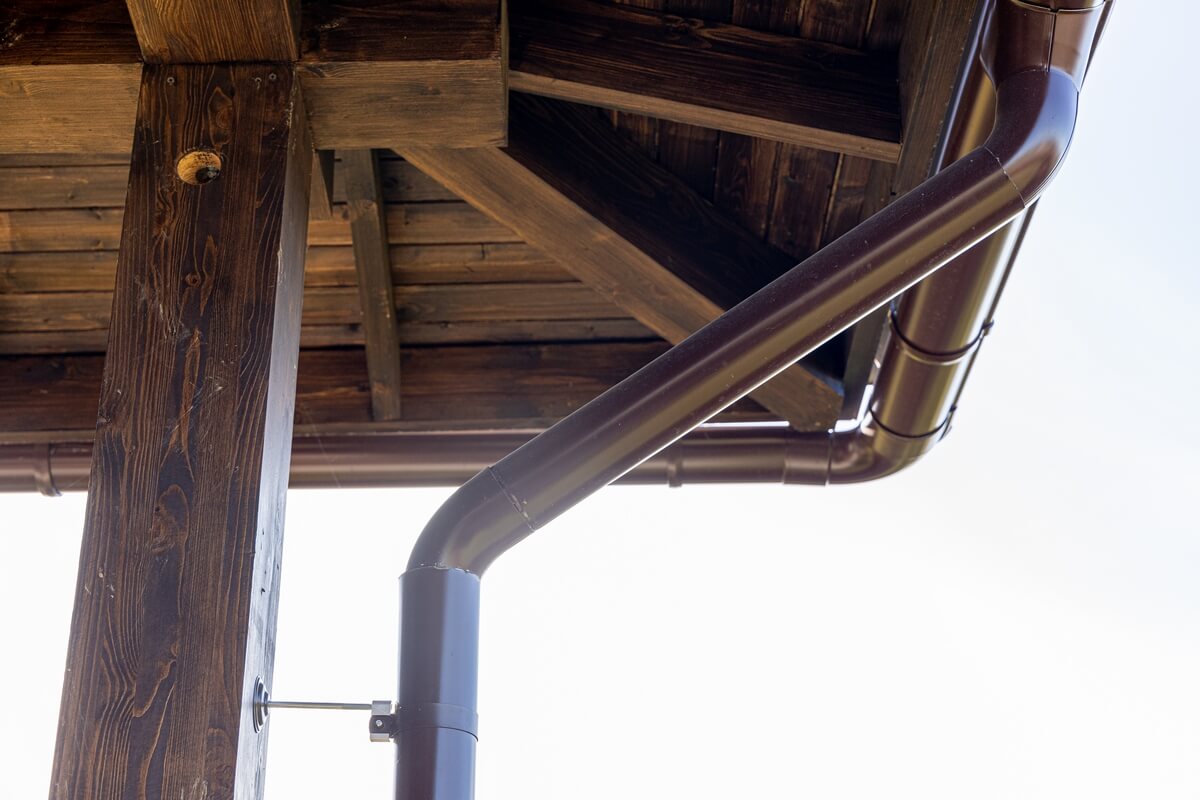

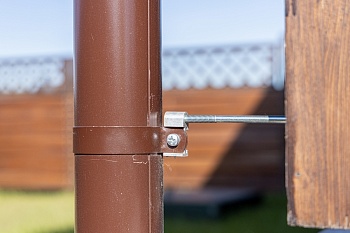

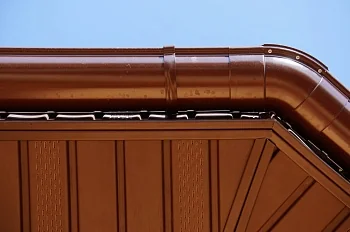

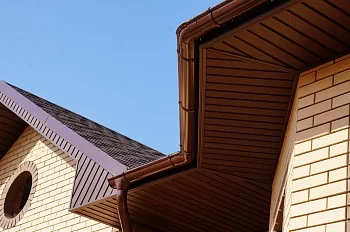

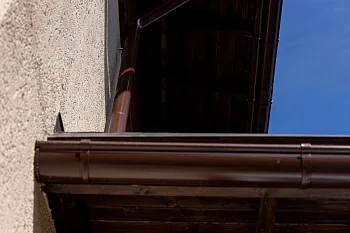

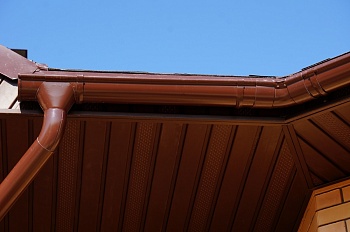

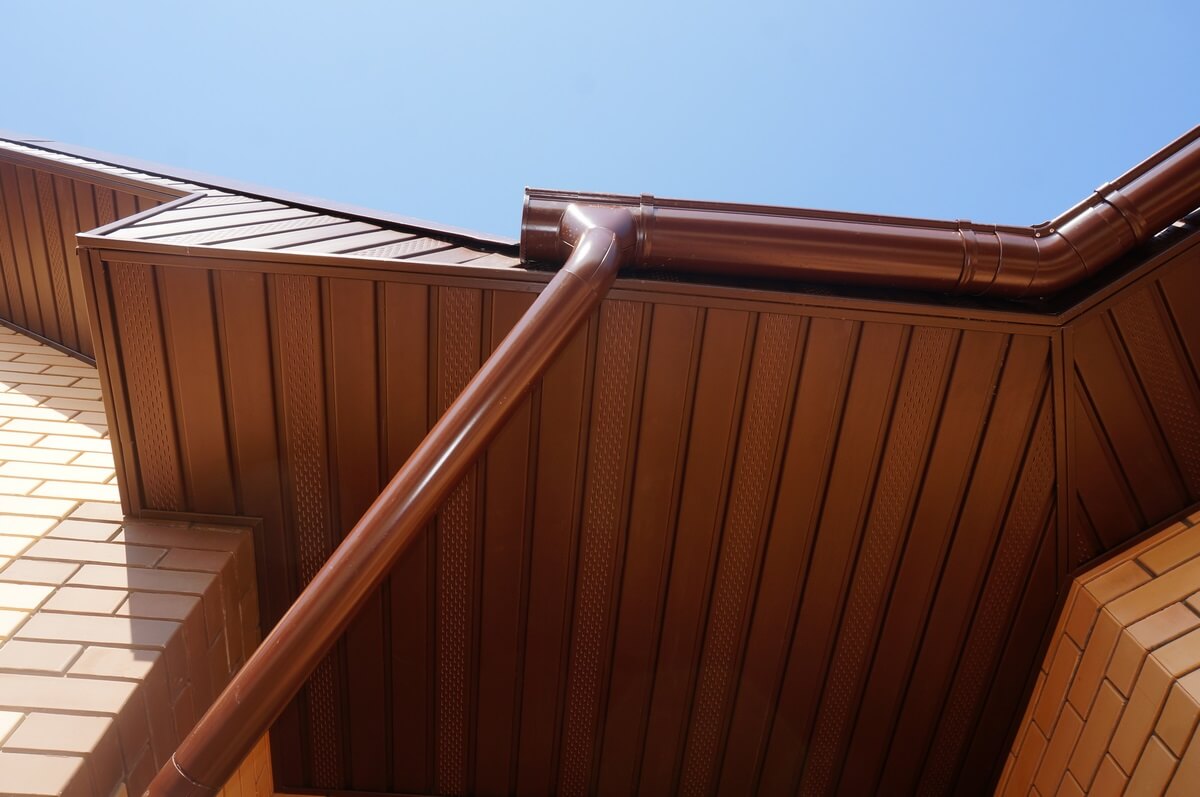

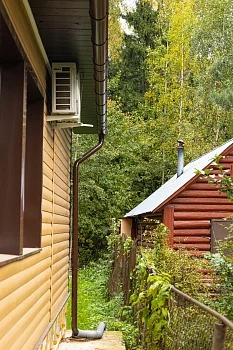

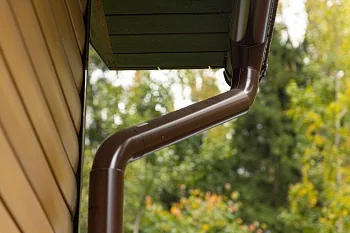

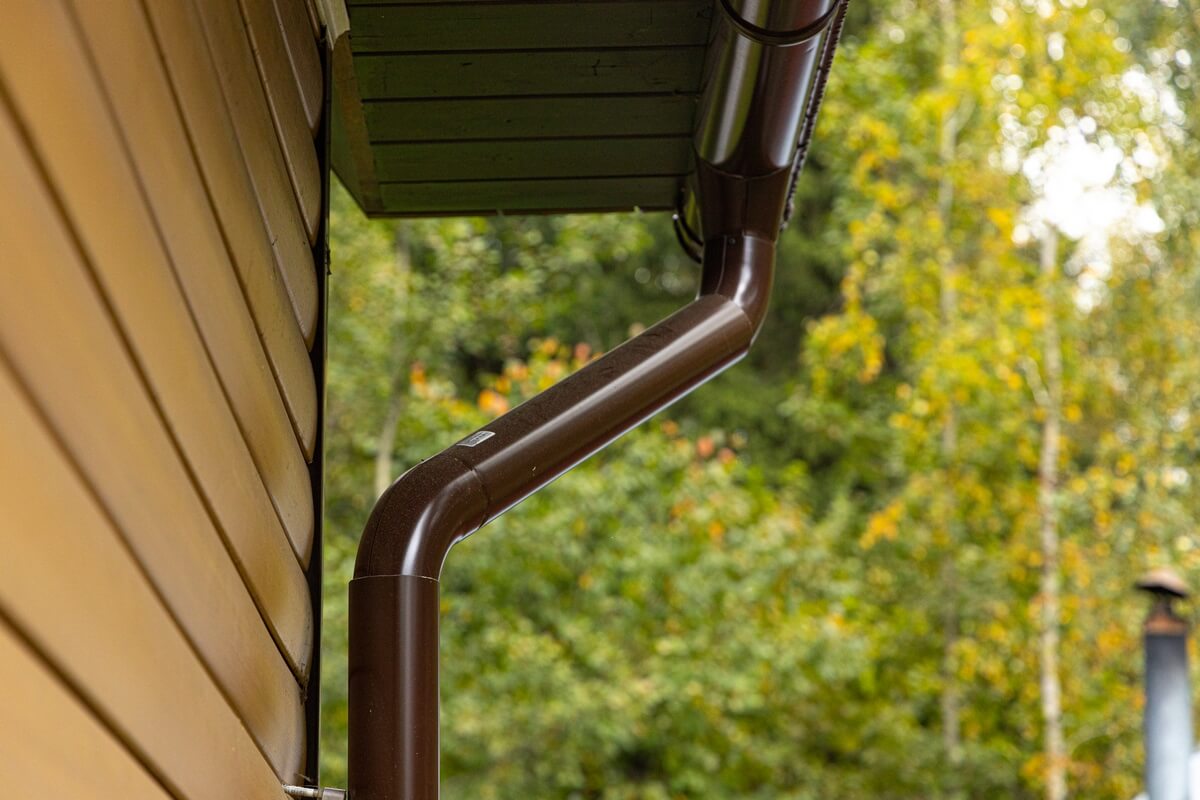

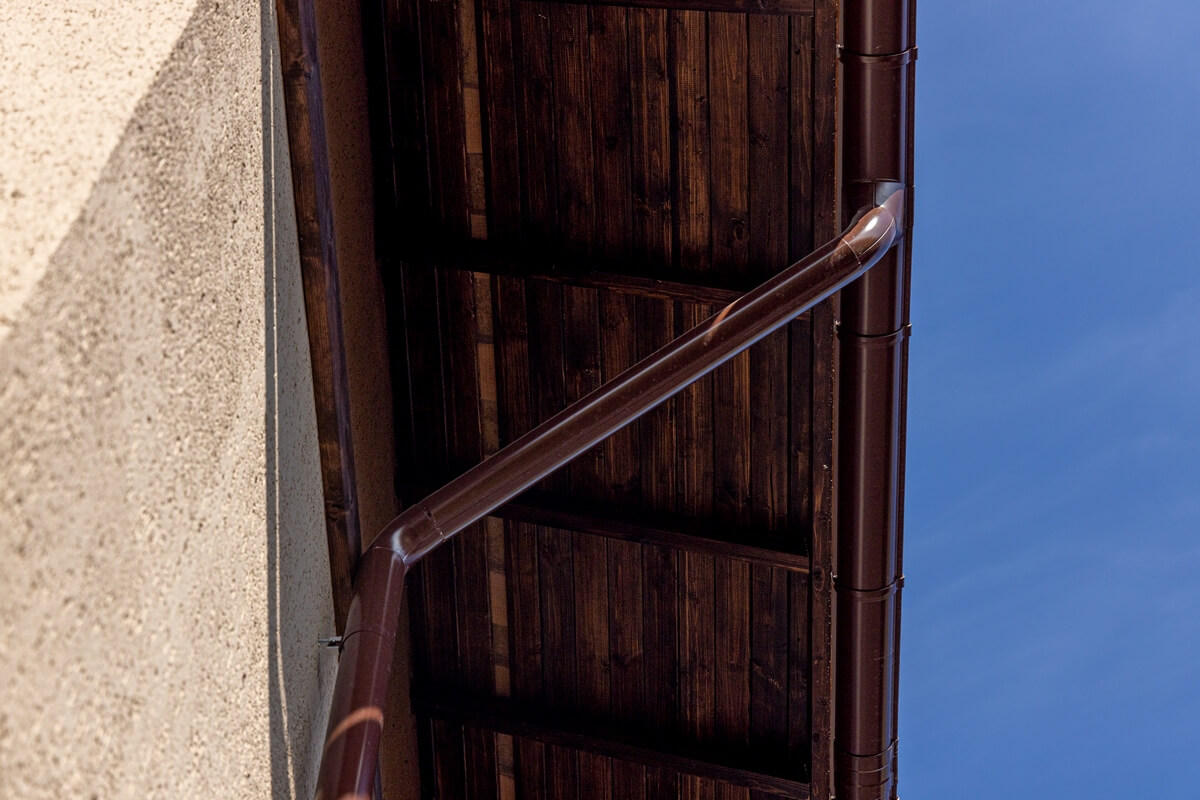

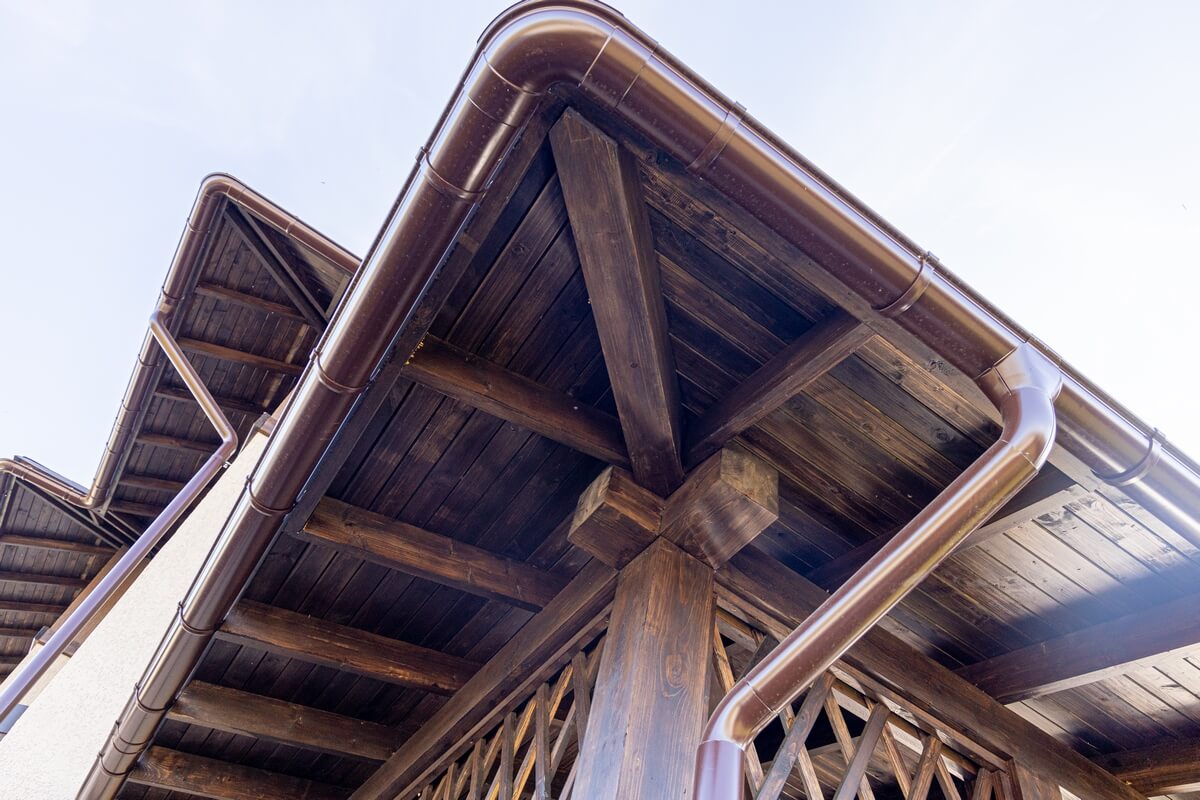

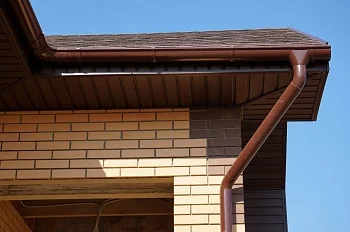

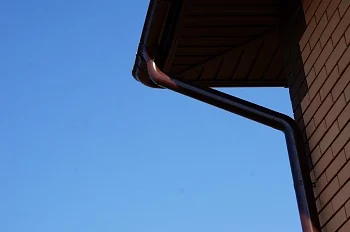

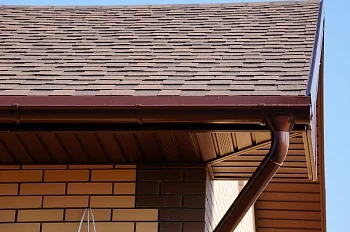

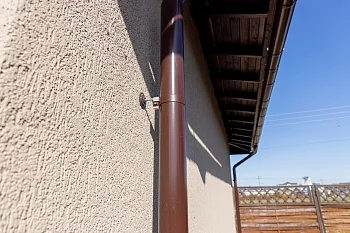

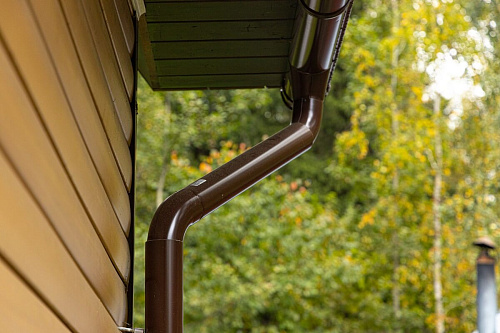

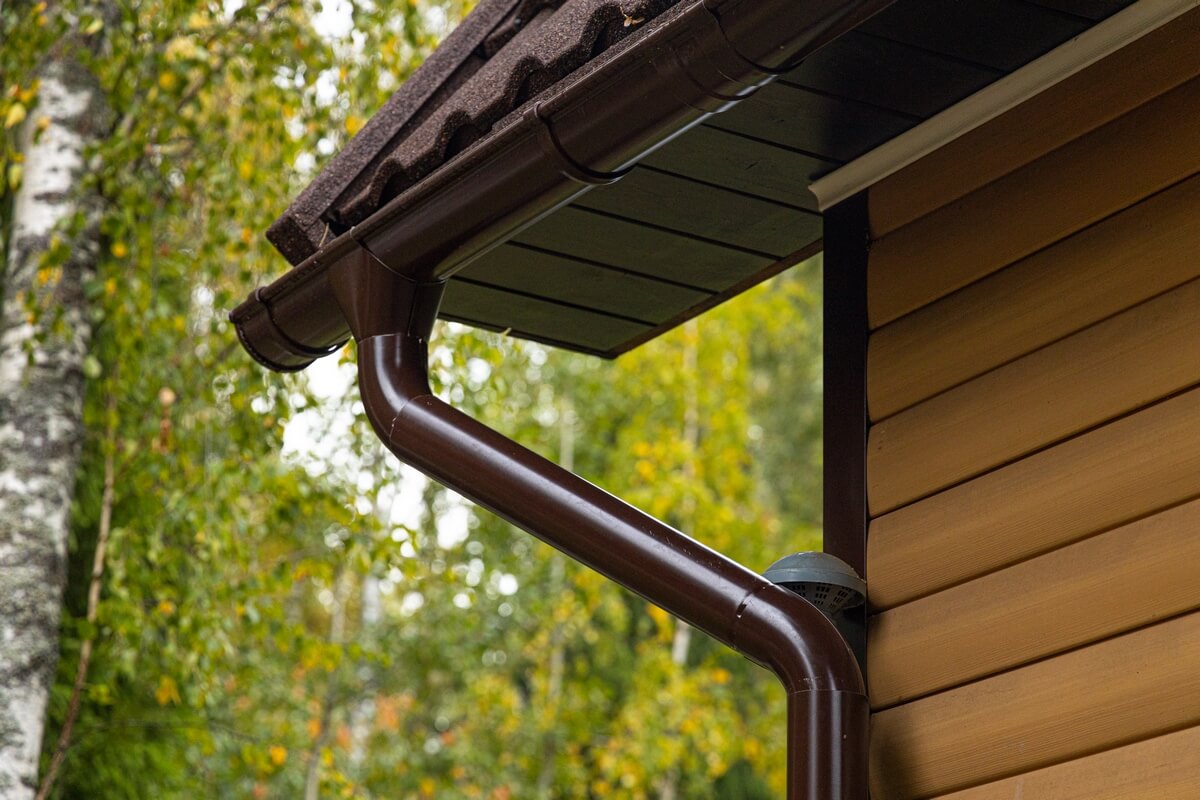

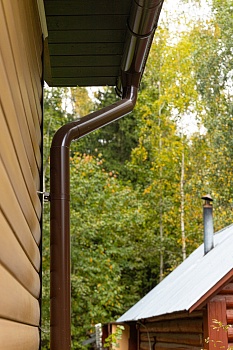

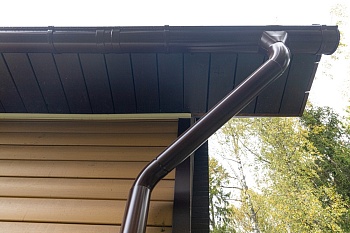

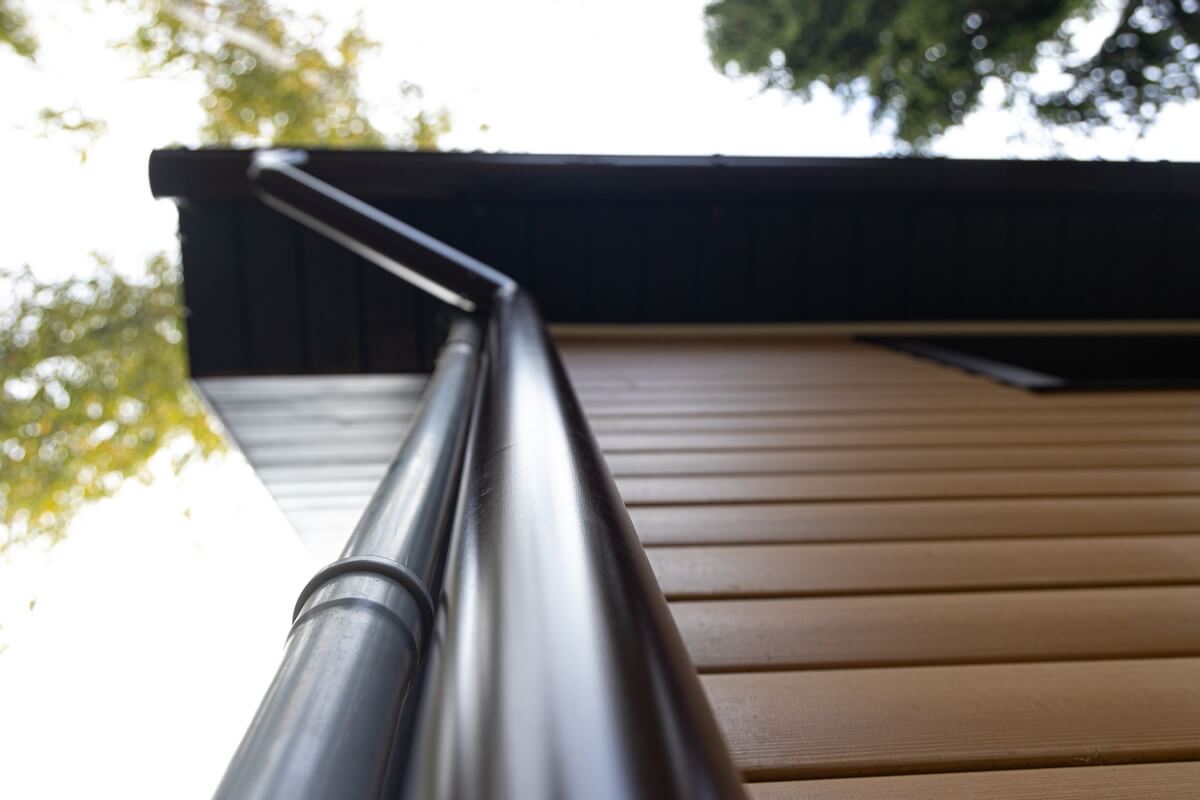

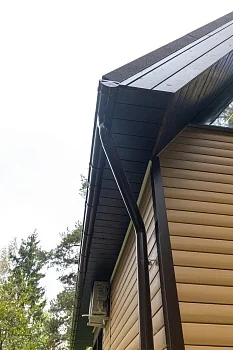

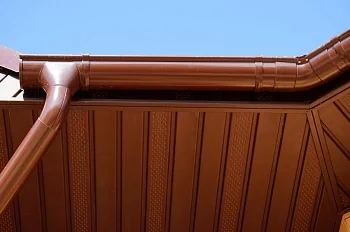

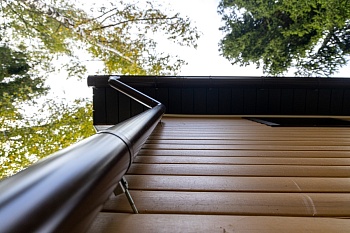

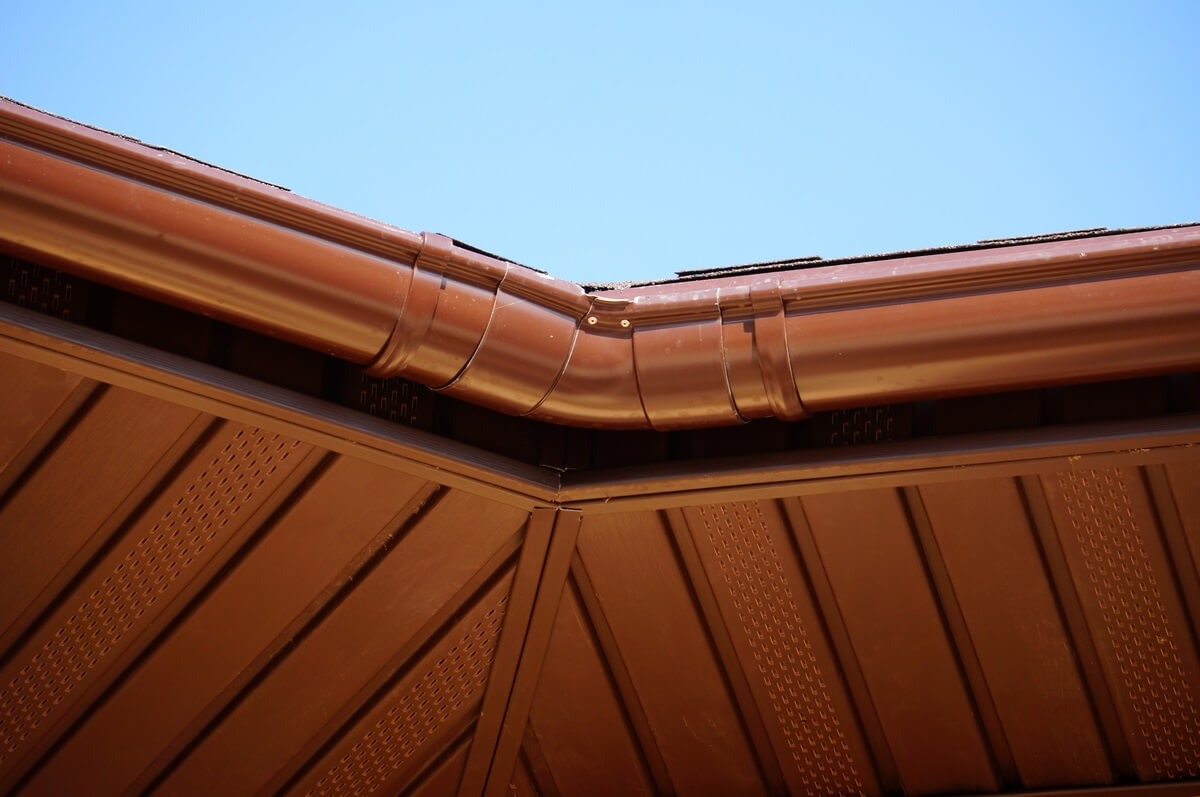

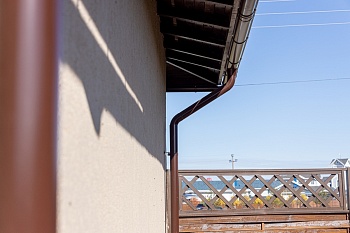

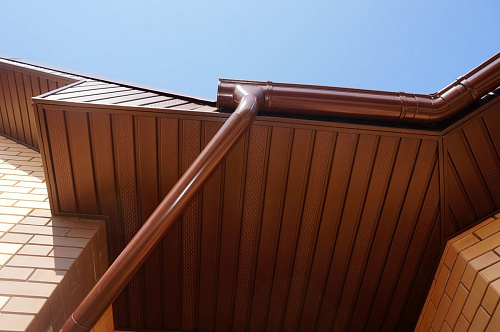

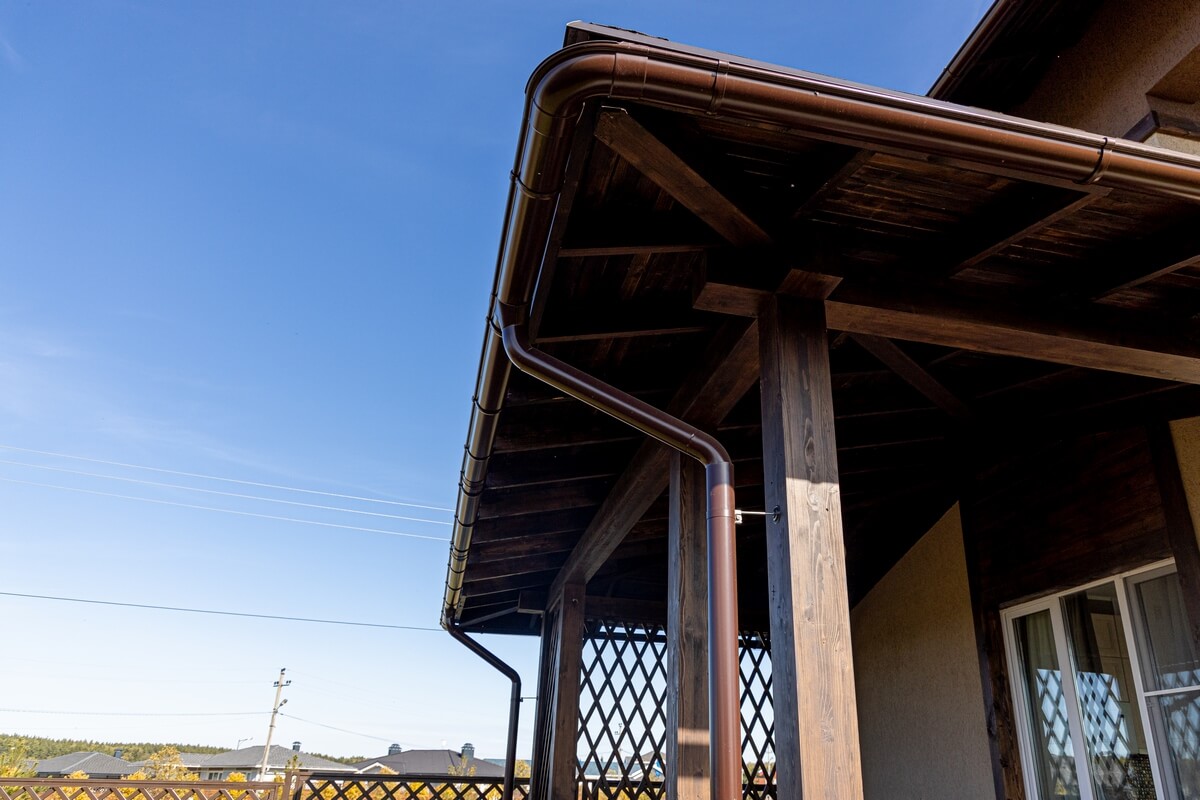

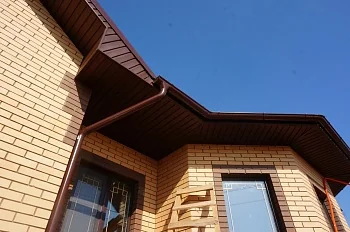

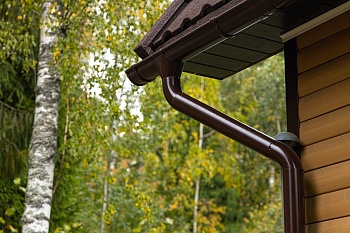

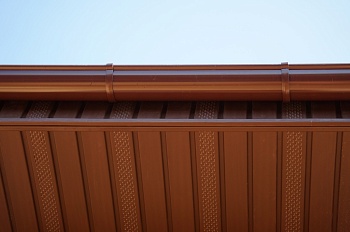

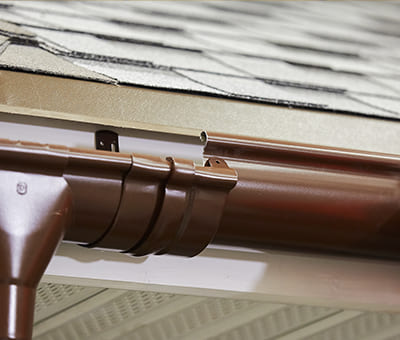

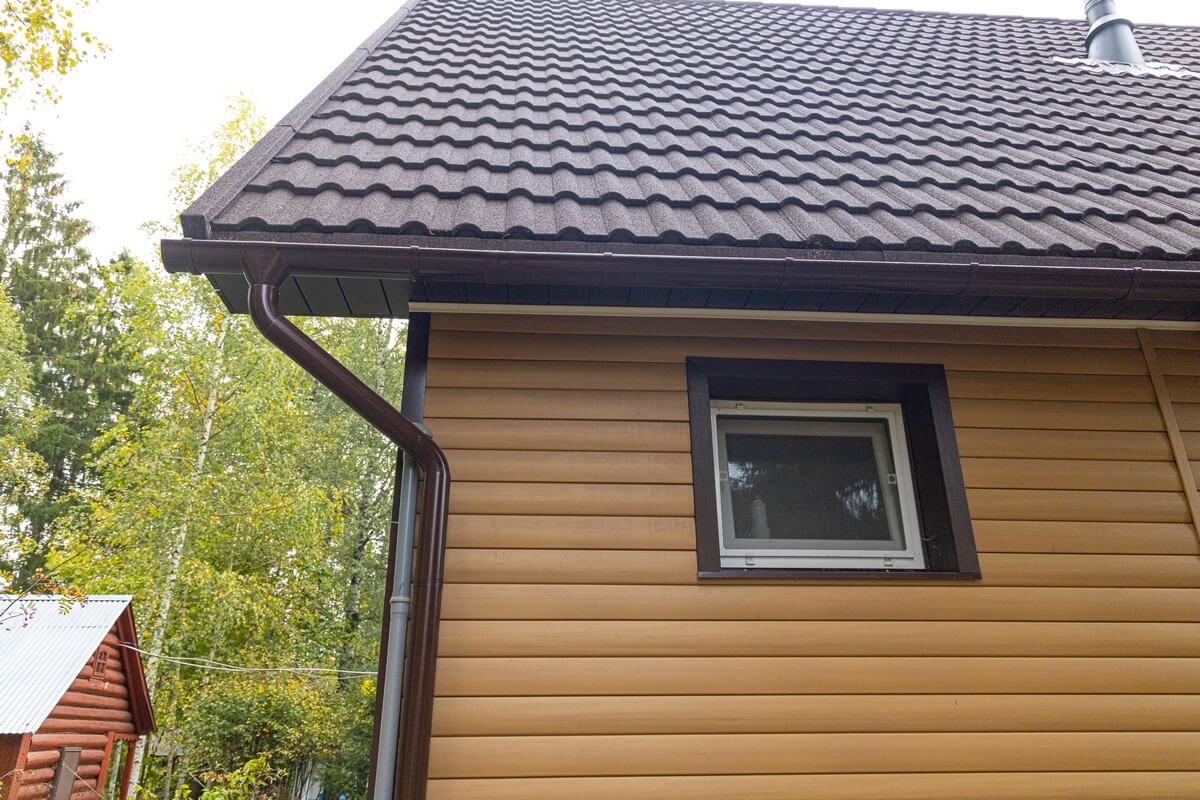

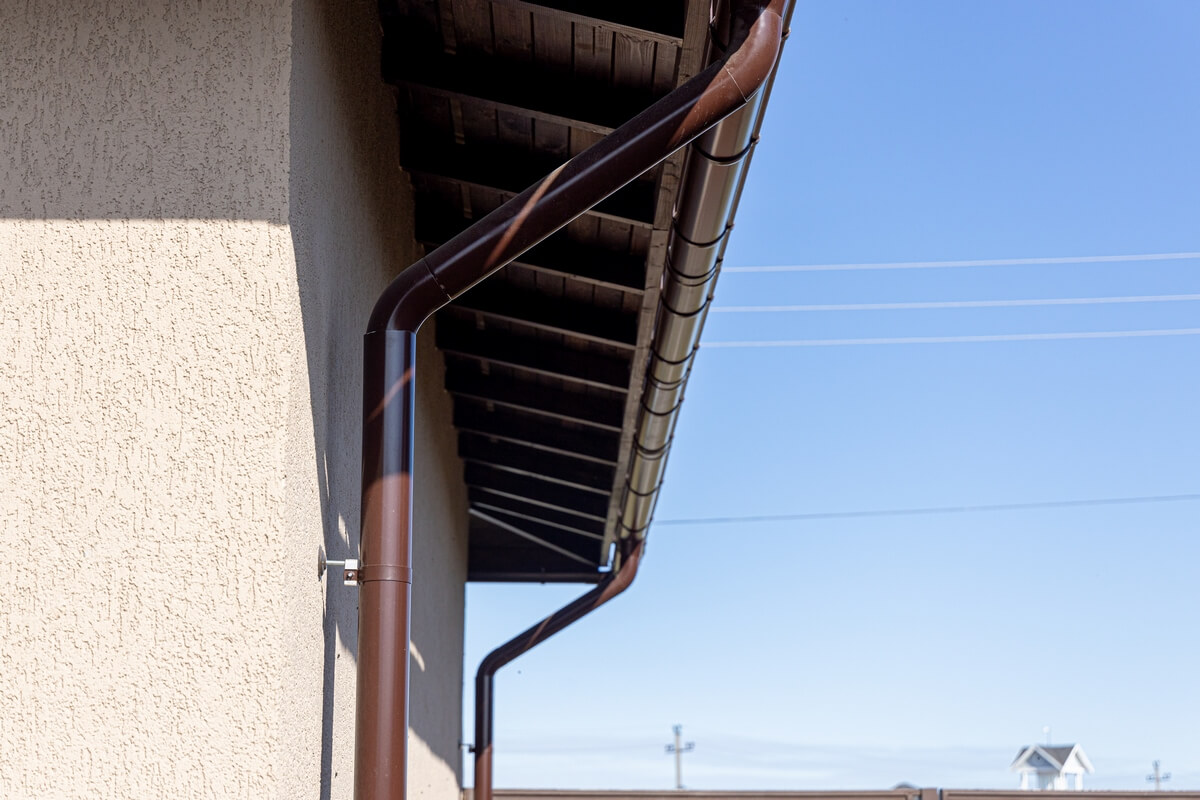

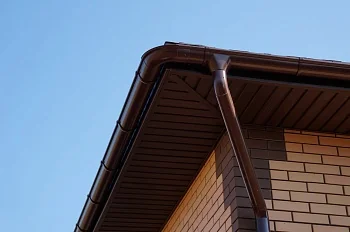

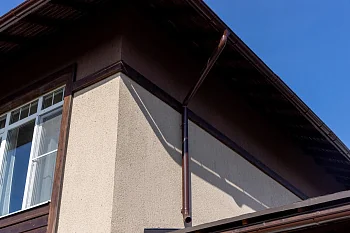

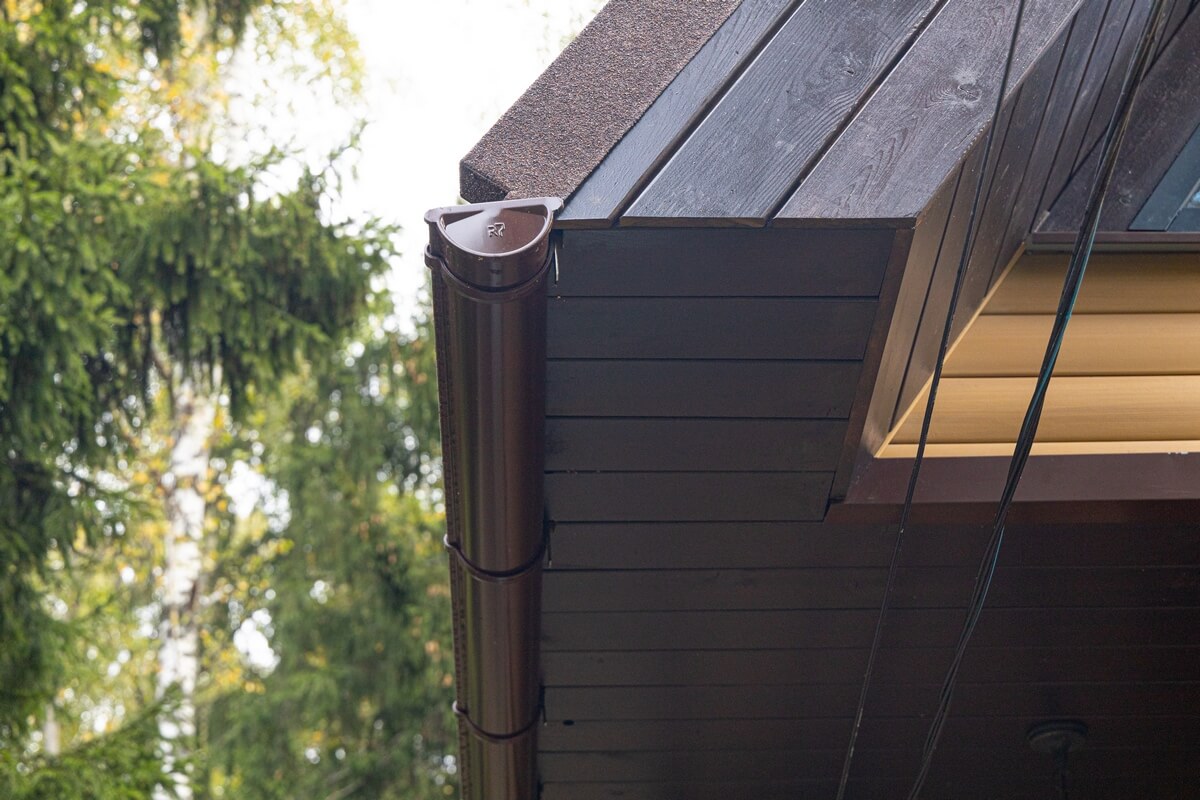

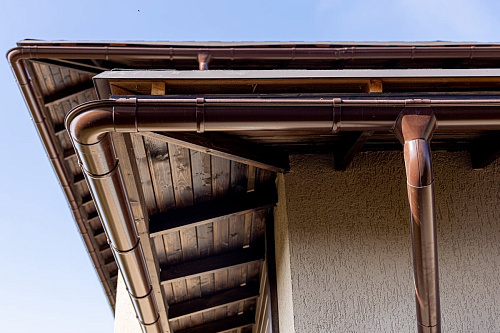

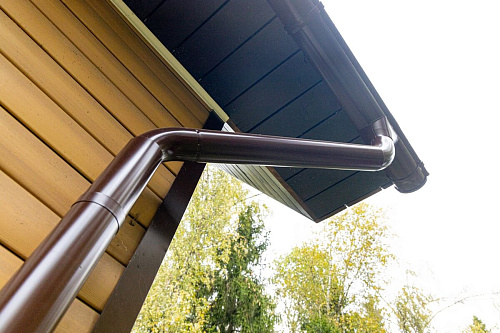

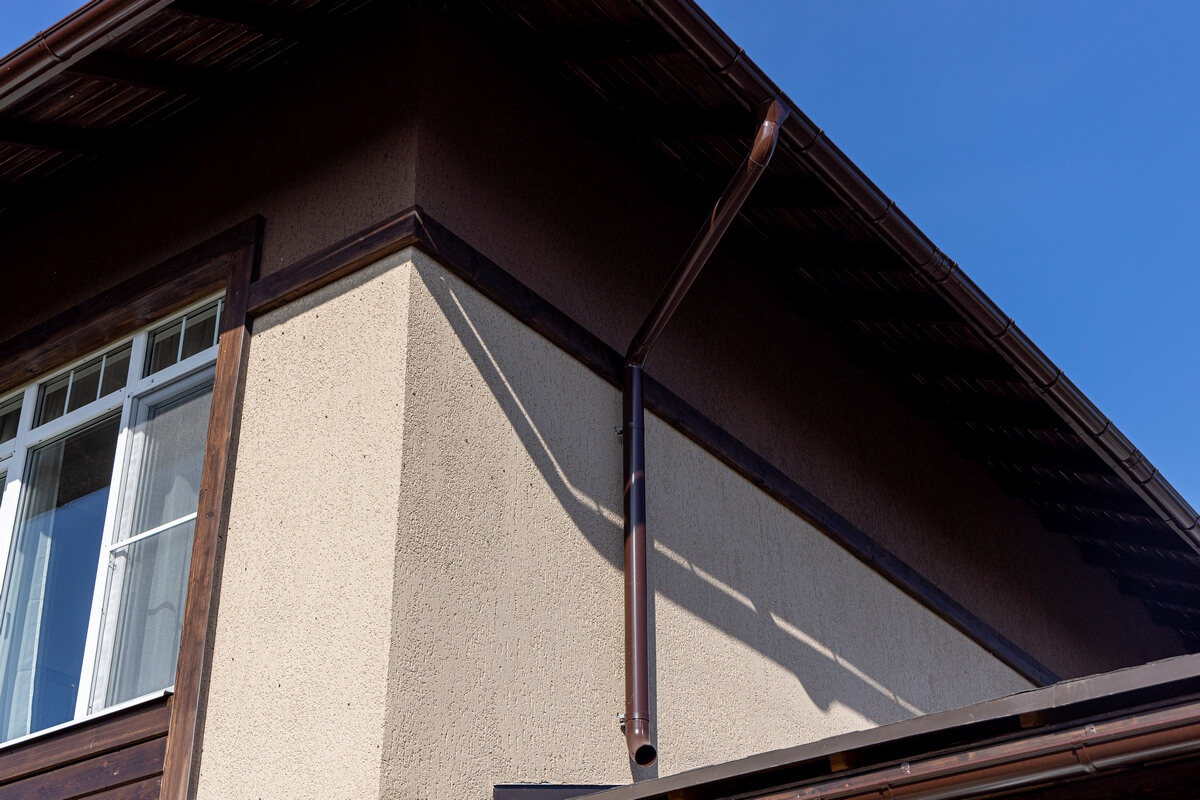

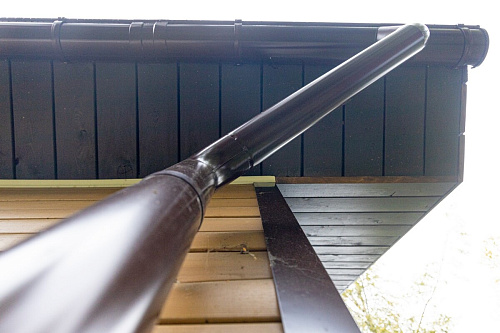

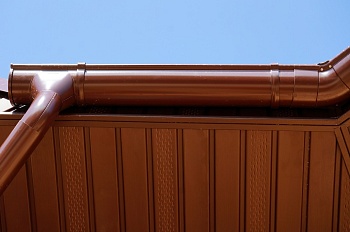

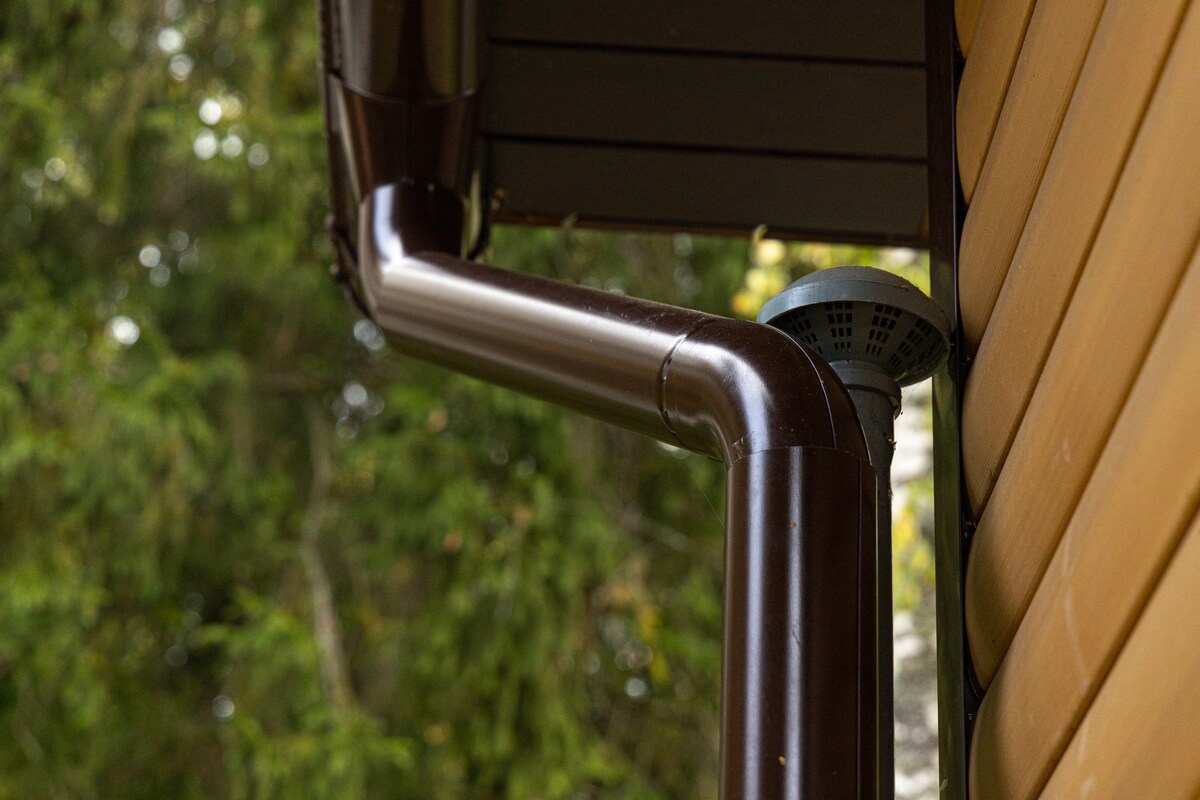

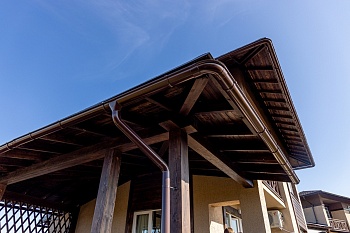

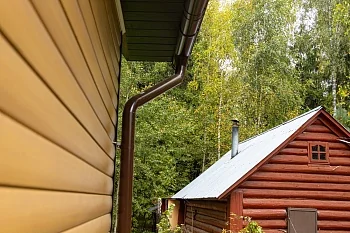

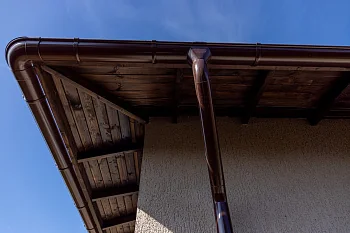

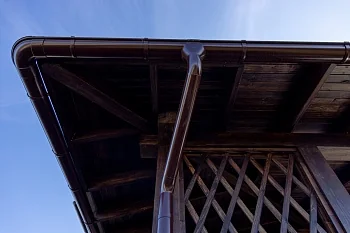

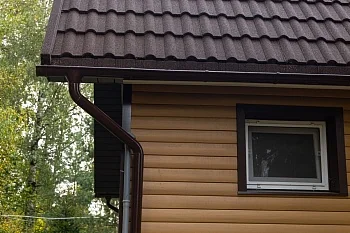

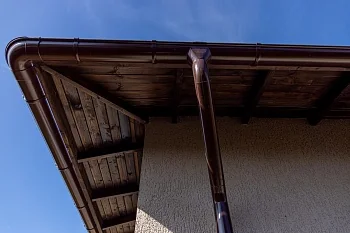

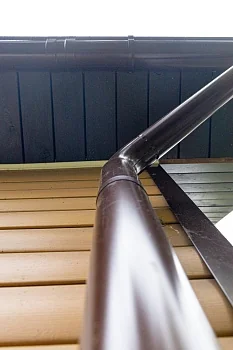

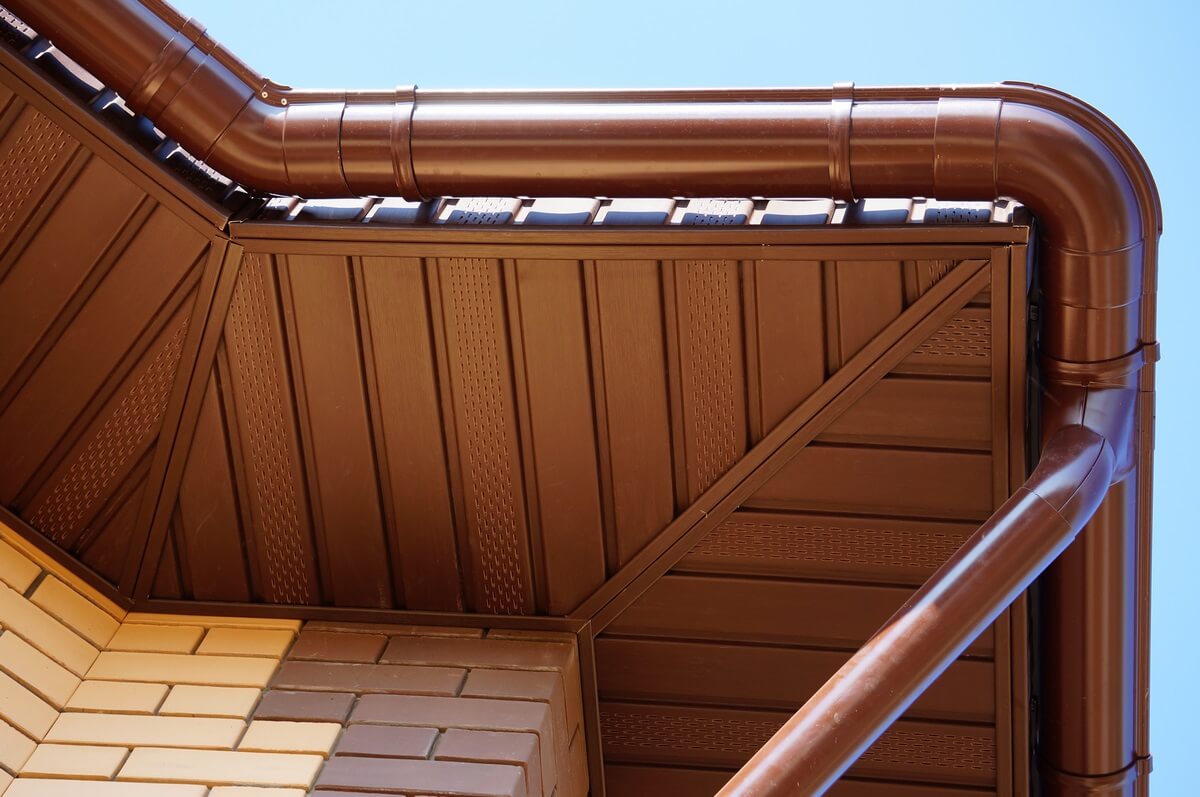

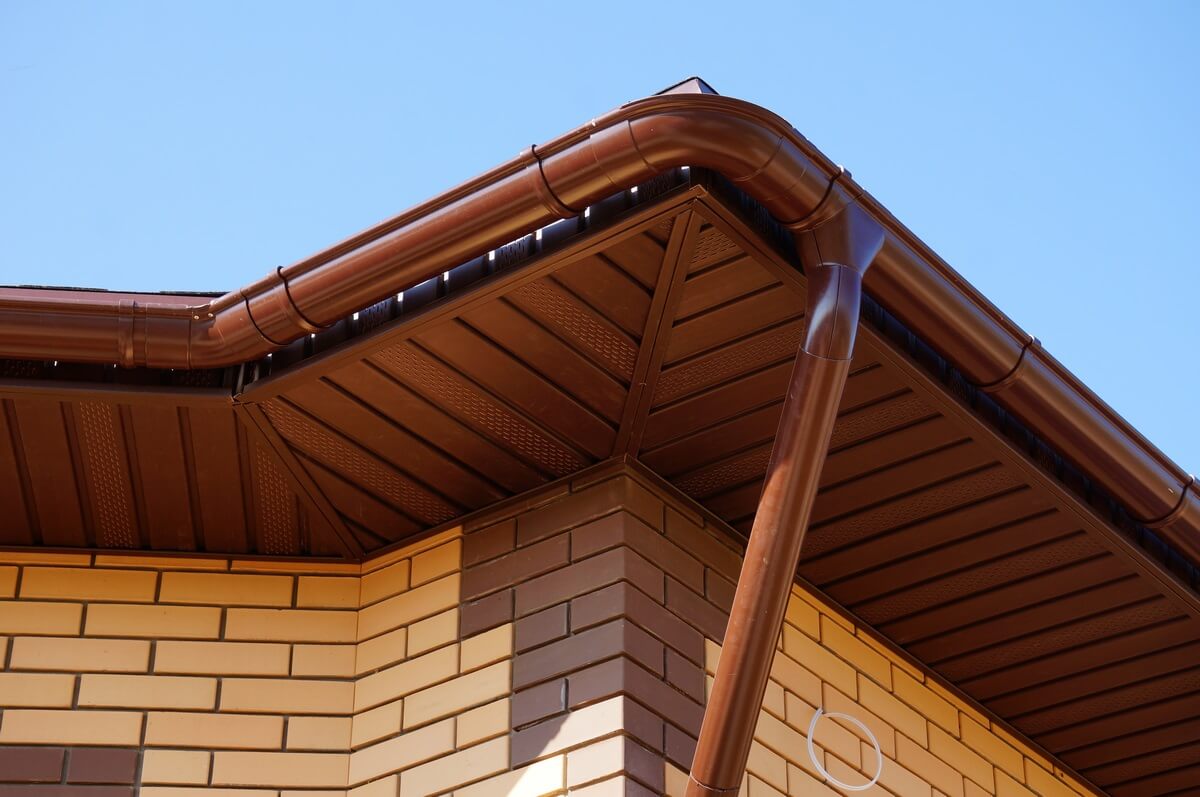

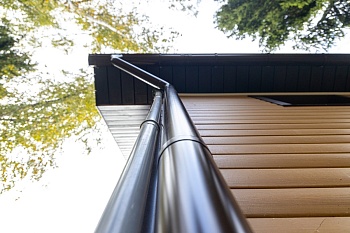

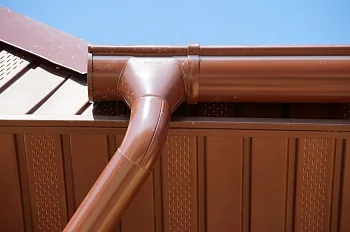

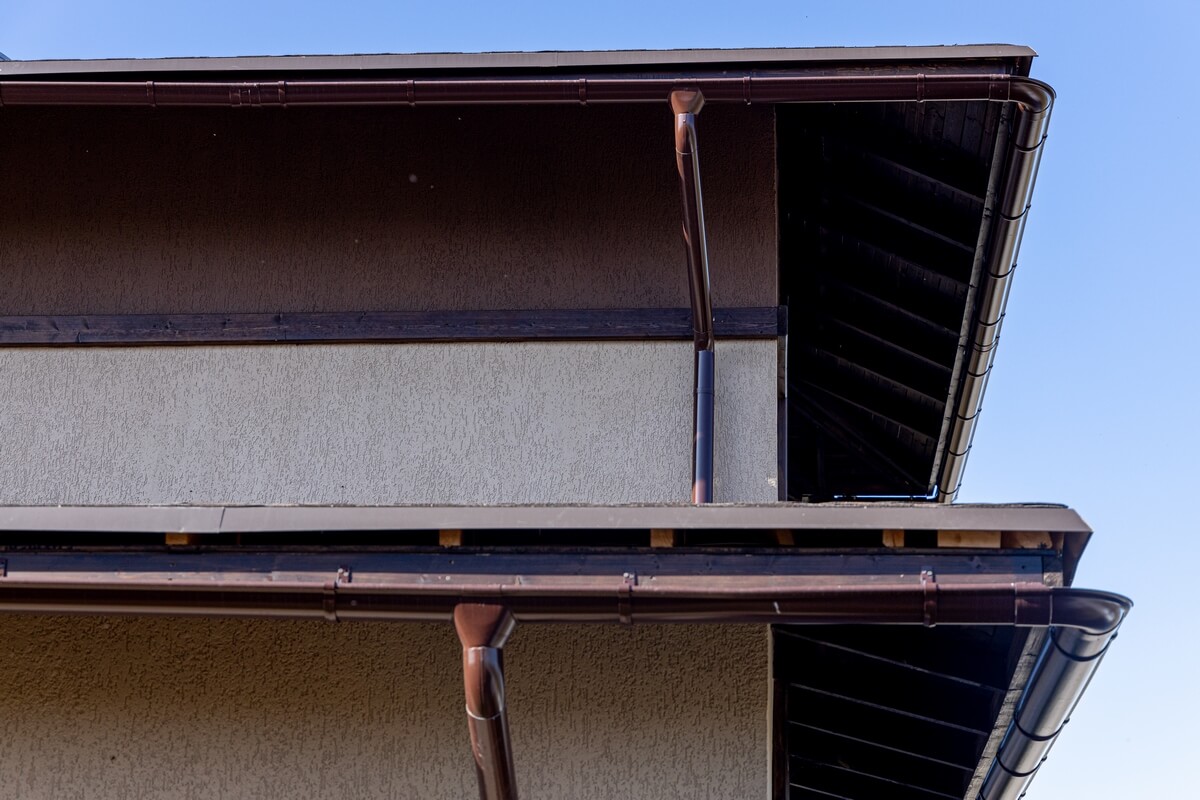

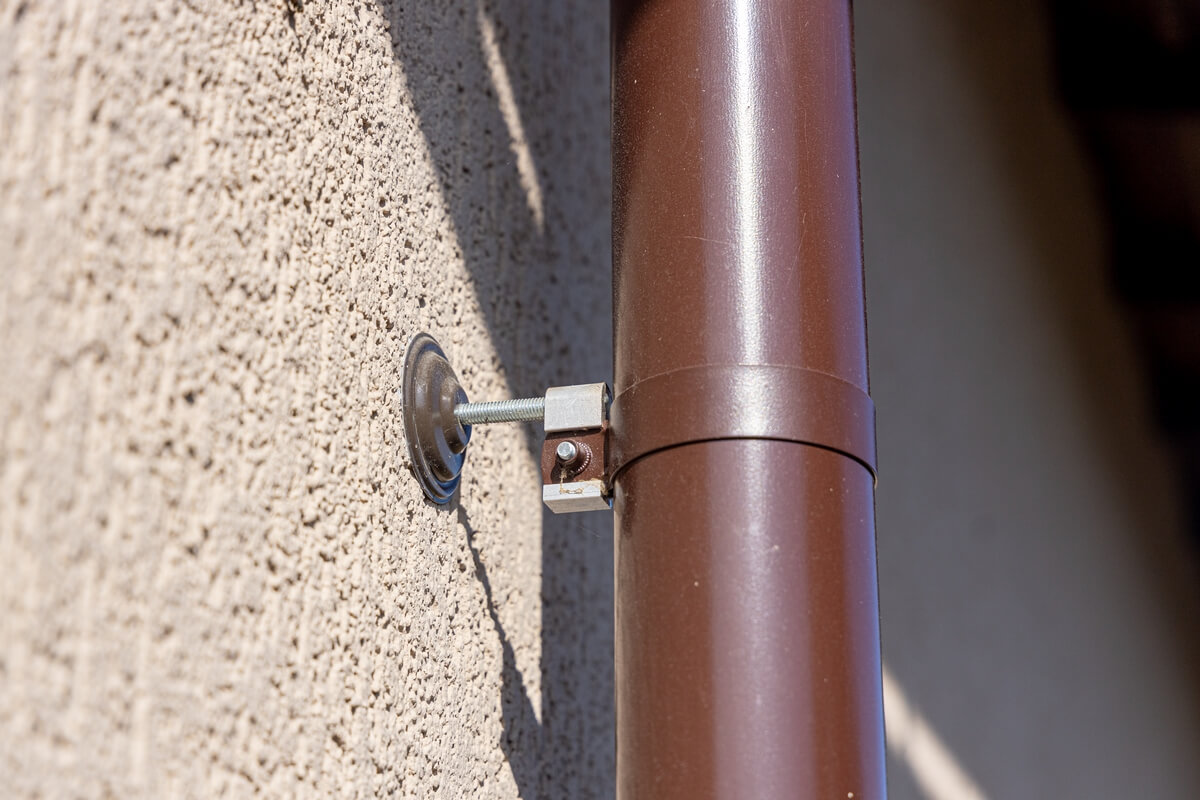

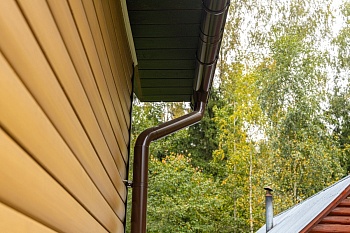

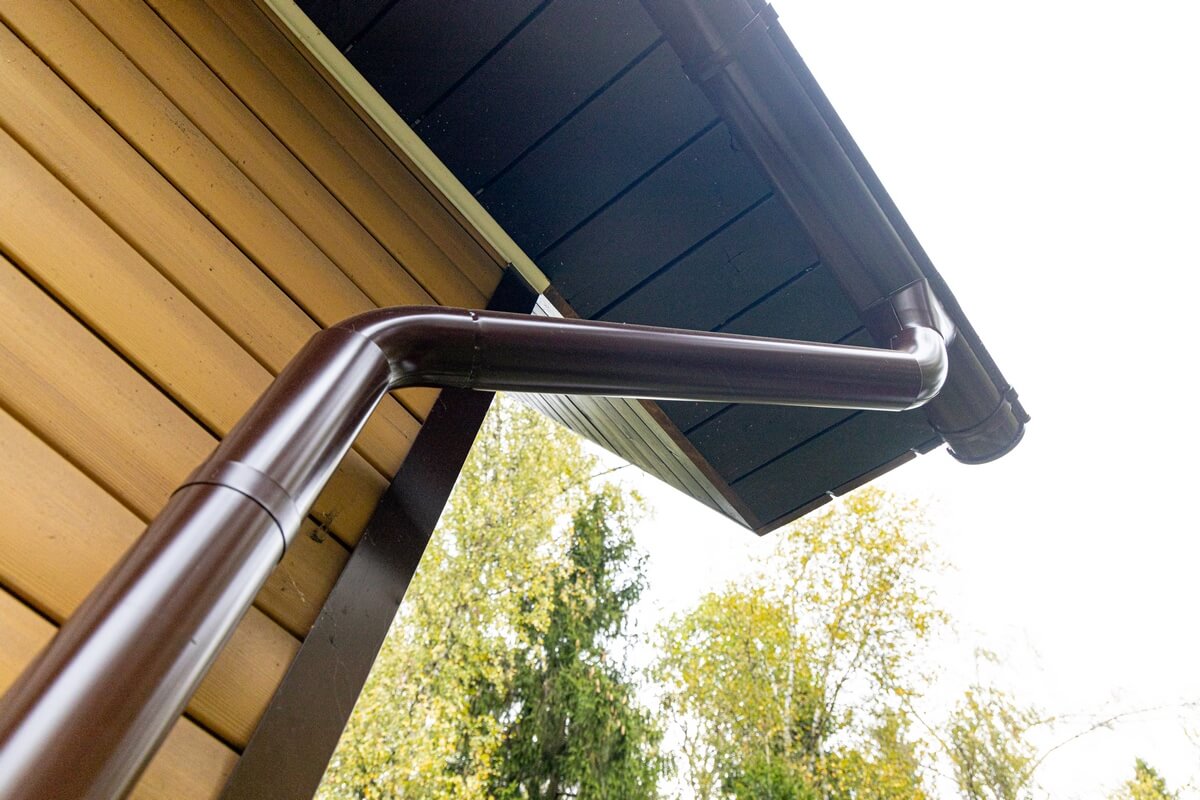

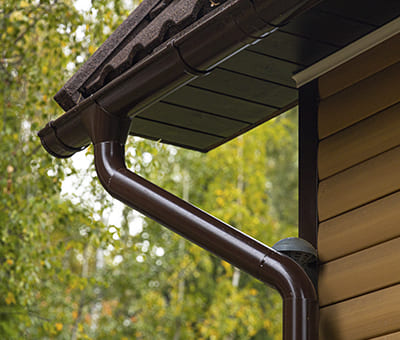

Металлическая водосточная система СТАНДАРТ ∅ 125/90

Линейка декоративных материалов
Гарантия 100% Герметичность и надёжность соединений Эстетика премиального водостока

Это оптимальная система для малоэтажного коттеджного строительства. Применяется для эффективного сбора дождевой и талой воды с кровли. Водосток выполнен из стали толщиной 0,50 мм с цинкованием 180 г/м² и с двухсторонним покрытием из полиэфира толщиной не менее 25 мкм. Размер желоба - 125 мм, размер трубы - 90 мм. Гарантия на сохранность декоративных свойств и от сквозной коррозии составляет 10 лет.

01

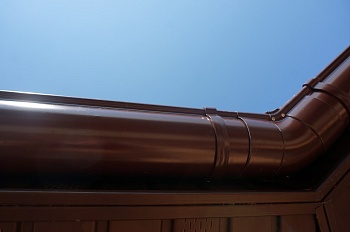

100% герметичность и надежность соединений
Оригинальность конструкции и конструктивная проработка элементов позволила обеспечить отличную герметичность элементов трубы, а также минимизировать возможность повреждения покрытия во время монтажа.
02

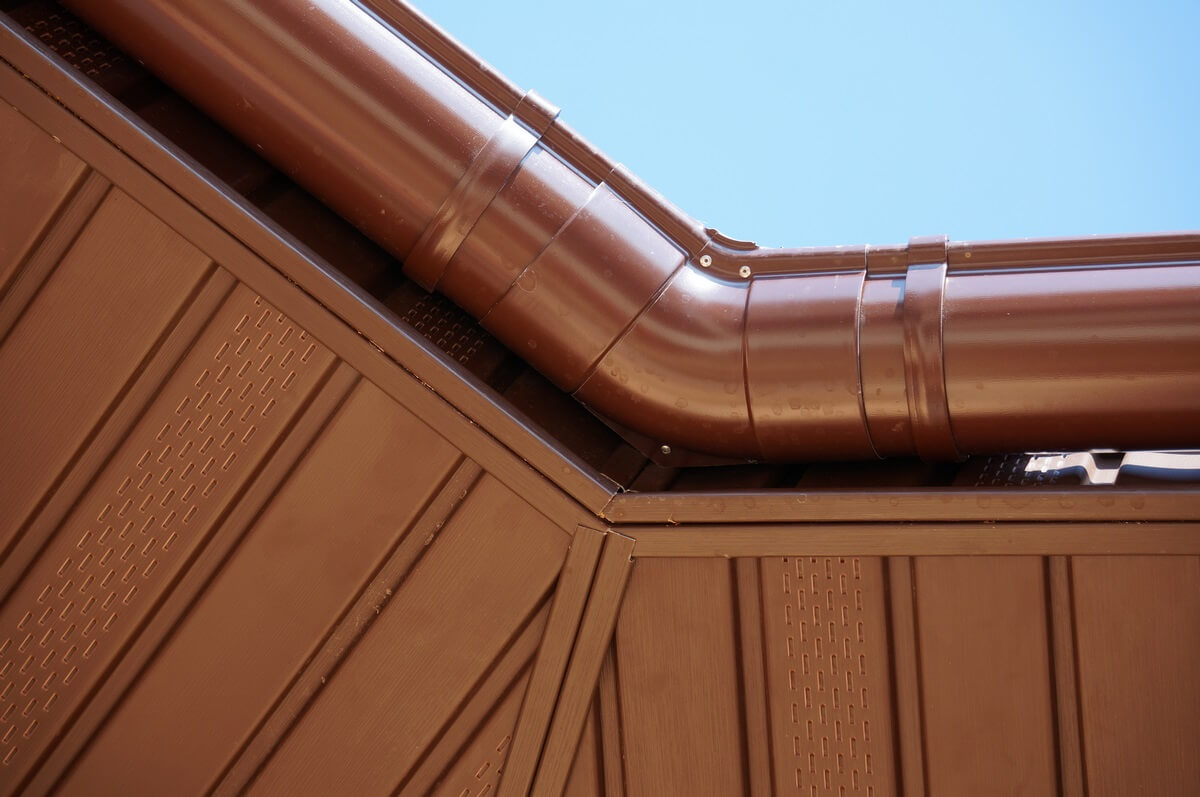

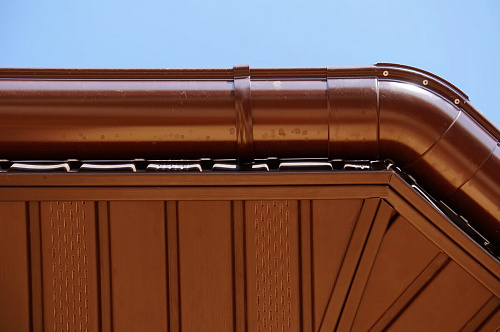

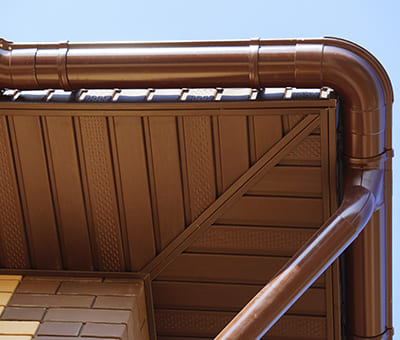

Эстетика

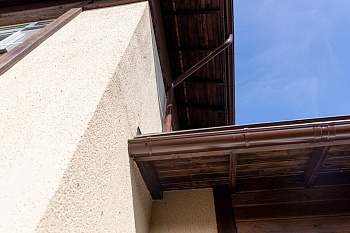

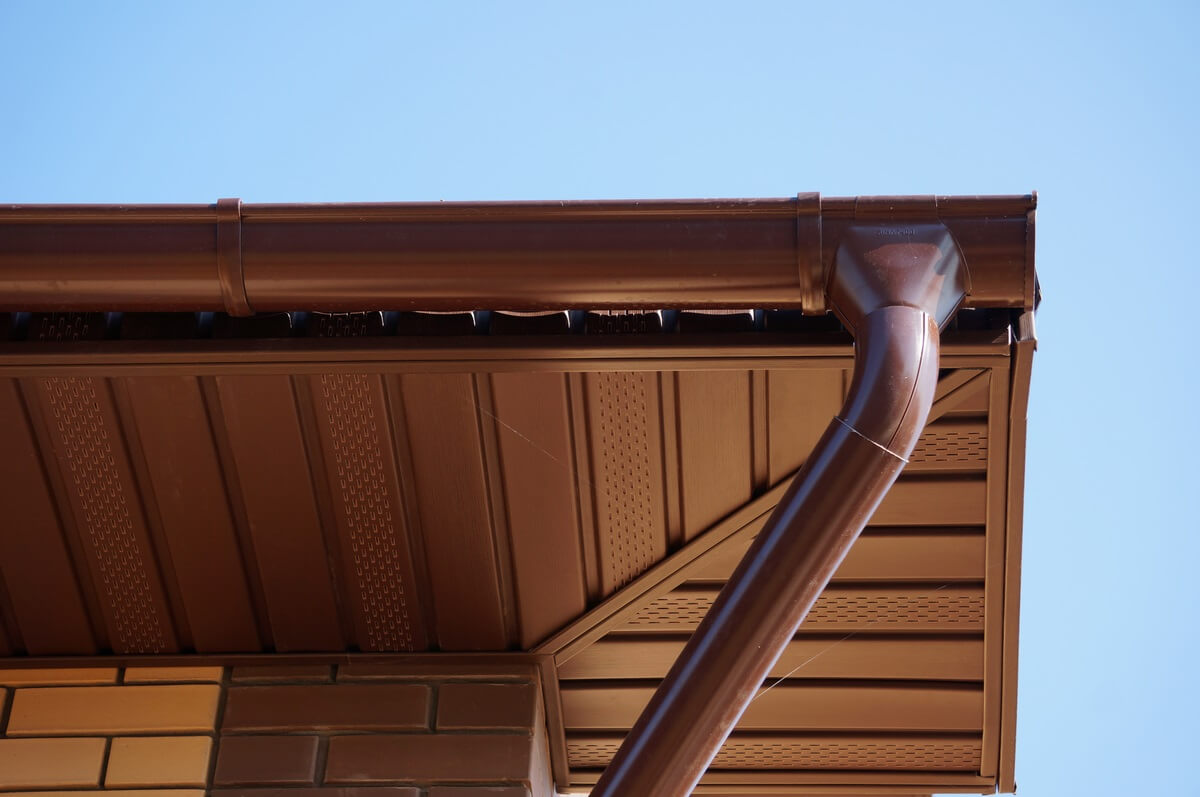

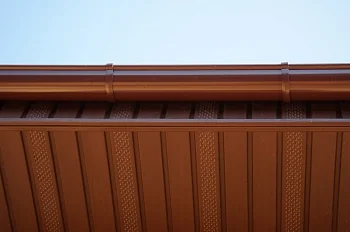

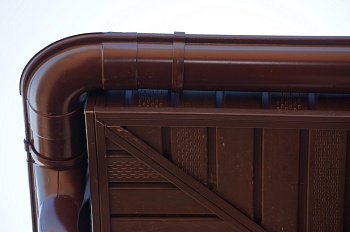

Округлая форма внешнего угла; соединитель с возможностью установки кронштейнов без дополнительных выступов; воронка, точно повторяющая форму желоба. Все это выгодно отличает систему, придает эстетичный внешний вид, сохраняя при этом максимальную функциональность.
03
Простота монтажа
Установка водостока не требует специальных навыков и знаний. Желоб с углом соединяется напрямую, на один соединитель требуется один кронштейн, идеальная стыковка элементов. Меньше кронштейнов и соединителей на комплект, чем у аналогов.
04
25 лет гарантия производителя
Все элементы системы сделаны из стали с порошковым покрытием, обеспечивающим стойкость к сквозной коррозии, советующей европейским стандартам.
05
Сохранность элементов от производства до монтажа
Индивидуальная упаковка каждого желоба и трубы в плотный полиэтиленовый рукав. Защищает от повреждения при хранении, транспортировке, а также от воздействия внешних факторов.

Цветовые решения:
Коричневый (RAL 8017)
Смотрите также
Технические характеристики:

Гарантия на сохранность декоративных свойств

10 лет

Гарантия от сквозной коррозии

10 лет

Диапазон рабочих температур

от -100°C до + 60°C

Диаметр желоба

125 мм

Диаметр трубы

90 мм

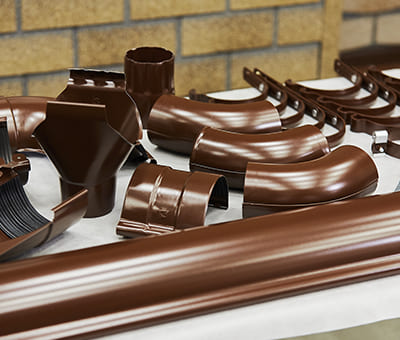

Состав системы:
  1. Внутренний угол регулируемый 100-165°
  2. Внешний угол регулируемый 100-165°
  3. Внутренний угол 135°
  4. Внутренний угол 90°
  5. Внешний угол 135°
  6. Внешний угол 90°

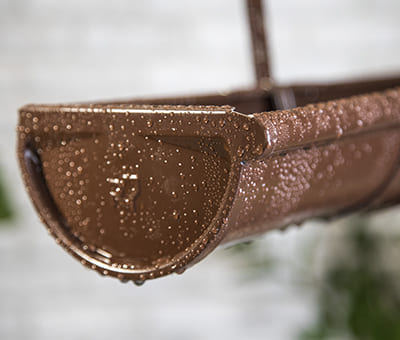

  7. Желоб D 125 мм
  8. Воронка желоба
  9. Кронштейн желоба короткий
  10. Кронштейн желоба усиленный
  11. Соединитель желоба
  12. Заглушка желоба
  13. Колено 60°
  14. Труба D 90 мм
  15. Отвод трубы
  16. Муфта трубы
  17. Хомут трубы
  18. Крепление хомута с дюбелем 100, 140, 180 мм
  19. Декоративная накладка на хомут
Вес, шт Тип упаковки Упаковка, шт. Коробка, шт. Размер коробки (Д×Ш×В), мм Вес коробки, кг Кол-во на палете, шт Размер палета (Д×Ш×В), мм Вес палета
Воронка желоба 0,24 Пакет ПНД 1 12 355×355×280 3,4 36 0,8×1,2×1,85 151
Угол желоба внешний, 90° 0,33 Пакет ПНД 1 5 355×355×280 2,2 36 0,8×1,2×1,85 108
Угол желоба внутренний, 90° 0,38 Пакет ПНД 1 5 355×355×280 2,4 36 0,8×1,2×1,85 116
Соединитель желобов 0,15 Пакет ПНД 1 30 355×355×280 4,9 36 0,8×1,2×1,85 207
Заглушка желоба универсальная 0,06 стрейч 5 20 360×175×65 1,4 180 0,8×1,2×1,15 283
Колено трубы 60° 0,22 Пакет ПНД 1 14 355×355×280 3,6 36 0,8×1,2×1,85 159
Отвод трубы 0,22 Пакет ПНД 1 14 355×355×280 3,6 36 0,8×1,2×1,85 159
Муфта трубы 0,12 бумага 1 28 355×355×280 3,8 36 0,8×1,2×1,85 169
Хомут трубы 0,095 Пакет ПНД 51 100 355×355×280 10 36 0,8×1,2×1,85 390
Кронштейн желоба длинный 0,26 - - 40 570×190×105 10,8 64 0,8×1,2×1,20 721
Кронштейн желоба короткий 0,19 - - 40 570×190×105 8,0 64 0,8×1,2×1,60 542
Угол желоба внешний 135° 0,33 Пакет ПНД 1 5 355×355×280 2,2 36 0,8×1,2×1,85 108
Угол желоба внутренний 135° 0,38 Пакет ПНД 1 5 355×355×280 2,4 36 0,8×1,2×1,85 116
Угол желоба внешний, регулируемый 100-165° 0,33 Пакет ПНД 1 8 355×355×280 3,1 36 0,8×1,2×1,85 143
Угол желоба внутренний, регулируемый 100-165° 0,38 Пакет ПНД 1 8 355×355×280 3,5 36 0,8×1,2×1,85 157
Желоб водосточный 125 мм, 3 п.м. 3,15 инд. рукав 1 5 3005×165×85 15,7 49 3,1×1,2×0,8 894
Труба водосточная d 90 мм, 3 п.м. 3,64 инд. рукав 1 - - - - 3,1×1,2×0,8 430
Труба водосточная d 90 мм, 1 п.м. 1,215 инд. рукав 1 16 1010×370×370 20,8 6 0,8×1,2×1,35 155

На ваши вопросы отвечают специалисты компании Технониколь
Задать вопрос
Хотите задать вопрос? Напишите нам!
Выберите вашу сферу
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
Рекламные материалы

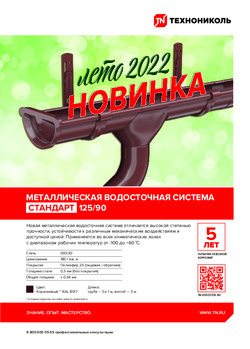

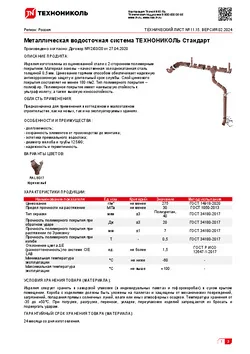

Технический лист

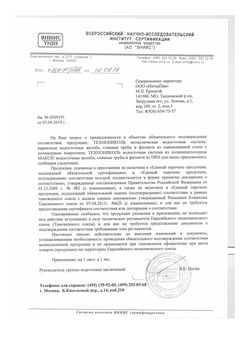

Cертификаты

пошаговая инструкция

Монтаж металлической водосточной системы

Монтаж металлической водосточной системы

Руководство по монтажу металлической водосточной системы — этап 1
1

Определите место крайних кронштейнов на карнизе. Они должны находиться на расстоянии не более 15 см от края крыши. Определите место, где будет воронка. Отметьте это место.

Руководство по монтажу металлической водосточной системы — этап 1.1
1.1

Зафиксируйте первый кронштейн. Кронштейн, ближайший к воронке, зафиксируйте с учетом уклона и протяните шнур между этими кронштейнами. По шнуру выставите остальные кронштейны с шагом 60–70 см.

Руководство по монтажу металлической водосточной системы — этап 1.2
1.2

Если лобовая доска отсутствует, используйте специальные удлинители или усиленные кронштейны. На удлинители устанавливаются кронштейны. Специальный продольный паз с метками помогает легко выставлять кронштейны с учетом наклона желоба к воронке.

Руководство по монтажу металлической водосточной системы — этап 1.3
1.3

Боковой удлинитель закрепите на готовую кровлю к боковой поверхности стропильной ноги.

Руководство по монтажу металлической водосточной системы — этап 1.4
1.4

Прямой удлинитель или усиленный кронштейн применяются, если кровельное покрытие еще не смонтировано. Их крепят к стропильной ноге или обрешетке под кровельное покрытие. Перед монтажом металлического кронштейна загните крюк по месту — с помощью тисков или профессионального инструмента – кронштейногиба.

Руководство по монтажу металлической водосточной системы — этап 1.5
1.5

Если шаг кронштейнов не совпадает с шагом стропил, прямой удлинитель или металлический кронштейн закрепите прямо в деревянное основание в заранее подготовленные углубления.

Руководство по монтажу металлической водосточной системы — этап 2
2

Уложите желоб в кронштейны изнутри наружу. Загните специальный фиксатор на кронштейне.

Руководство по монтажу металлической водосточной системы — этап 3
3

Определите на желобе место, где будет располагаться воронка. Установите воронку на желоб и обведите по контуру карандашом. Сделайте запас от отмеченных линий внутрь по 45 мм.

Руководство по монтажу металлической водосточной системы — этап 3.1
3.1

Вырежьте отверстие в желобе при помощи ножовки по металлу и ножниц по металлу. Соедините воронку с желобом и зажмите фиксаторы.

Руководство по монтажу металлической водосточной системы — этап 4
4

Желоб с воронкой присоедините к другому отрезку желоба через соединитель. Наденьте на соединитель кронштейн, зажмите фиксатор и прикрутите кронштейн к лобовой доске.

Руководство по монтажу металлической водосточной системы — этап 4.1
4.1

В кронштейны уложите желоб с воронкой изнутри наружу. Зажмите фиксаторами при помощи специального ключика, который идет в комплекте.

Руководство по монтажу металлической водосточной системы — этап 5
5

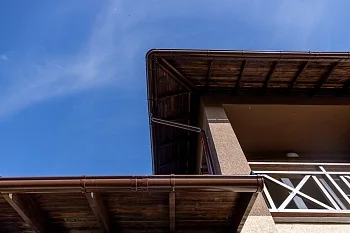

На углах желоба соедините при помощи угловых элементов. Соединение также производите изнутри наружу. На кронштейне загните фиксатор.

Руководство по монтажу металлической водосточной системы — этап 5.1
5.1

Если угол поворота кровли не равен 90° или 135°, используйте угол регулируемый. После выставления нужного угла две составные части зафиксируйте между собой клепками, а стык загерметизируйте.

Руководство по монтажу металлической водосточной системы — этап 6
6

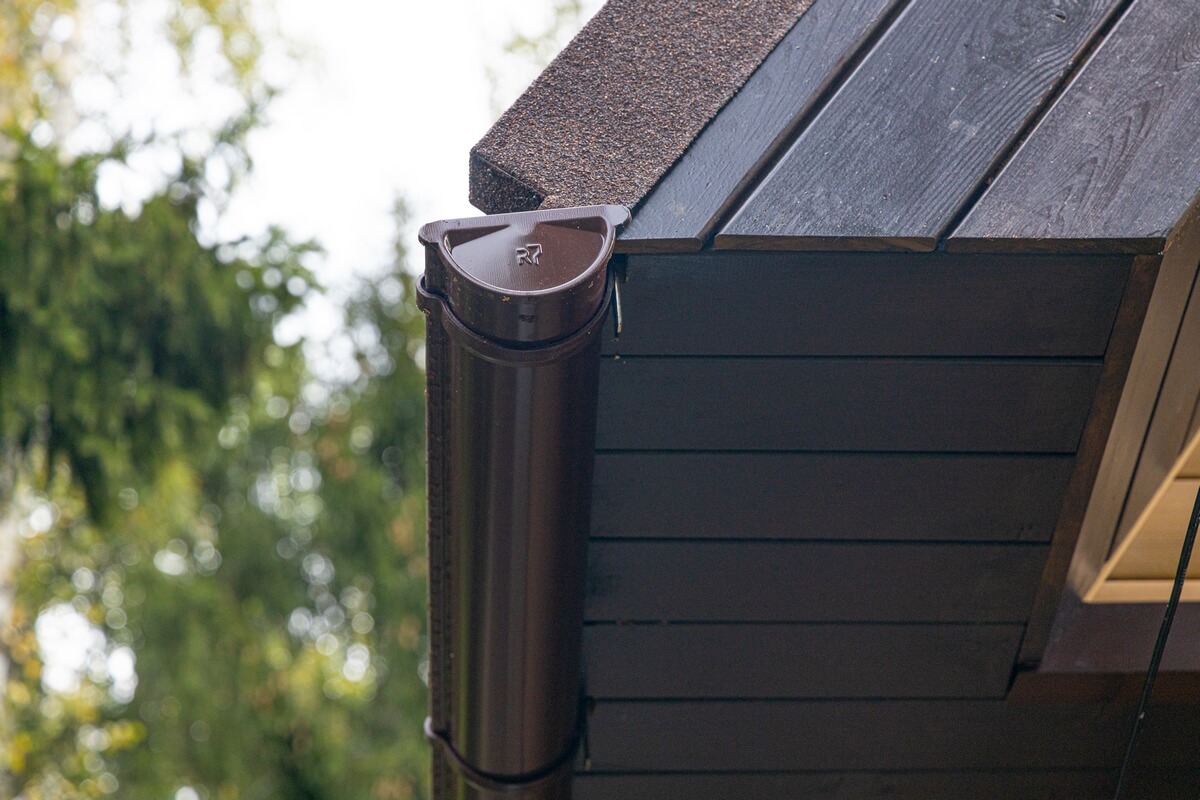

Если крыша двухскатная или система водостока не замкнута, торцы желобов нужно закрыть заглушкой. При установке подогните одно «ухо» заглушки со стороны лобовой доски. Заглушка универсальная, подходит для установки с обоих краев желоба.

Руководство по монтажу металлической водосточной системы — этап 7
7

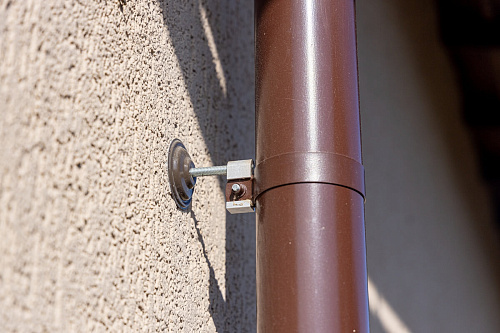

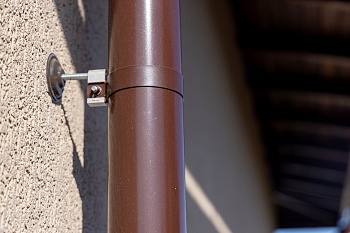

Трубы к стене крепятся при помощи хомутов. Предварительно подготовьте под них крепеж в соответствии с отступом от фасада и толщиной теплоизоляции. Крепеж должен заходить минимум на 50 мм в несущую конструкцию. Хомуты крепятся с шагом не реже, чем 1,5 м друг от друга. Хомут должен обязательно фиксировать колено, которое прижимает трубу к фасаду.

Руководство по монтажу металлической водосточной системы — этап 7.1
7.1

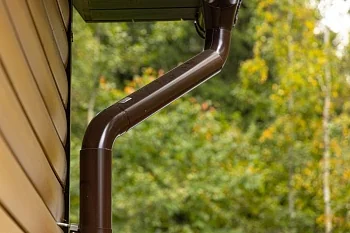

Трубу с воронкой соедините с помощью двух колен и отрезка трубы.

Руководство по монтажу металлической водосточной системы — этап 7.2
7.2

Соедините конструкцию с трубой через муфту и присоедините к воронке.

Руководство по монтажу металлической водосточной системы — этап 7.3
7.3

Если карнизный вылет отсутствует, то воронку с трубой соедините через соединительную муфту.

Руководство по монтажу металлической водосточной системы — этап 8
8

Соедините конструкцию с трубой через муфту и присоедините к воронке.

Руководство по монтажу металлической водосточной системы — этап 8.1
8.1

Минимальное расстояние слива от земли — 20 см, при наличии отмостки — 15 см от уровня отмостки. Слишком низкое расположение водосточного слива к земле повышает риск образования наледи внутри трубы, что может ухудшить работоспособность всей системы и привести к разрыву трубы.

Рекомендации
по уходу

Проводить осмотр, чистку и ремонт водосточной системы рекомендуется не реже двух раз в год — весной и осенью. Грамотный и своевременный уход за водосточной системой значительно увеличивает срок ее службы. Обслуживание водостоков главным образом подразумевает осмотр и чистку водосточной системы.

Очистка водостоков от листьев и мусора

Осенью водосточная система требует особого ухода. В период листопада обязательно очищайте водостоки от листьев и прочего мусора.

Можно значительно облегчить эту задачу, установив специальные защитные решетки на желоба, они будут предотвращать скопление листвы и крупного мусора в желобах и, как следствие этого, засора в трубах, при этом решетки не препятствуют стоку воды.

Если же решетки не установлены, необходимо освобождать желоба от собравшейся листвы и мусора механически. Также обязательно прочищать водосточную трубу. Самый простой способ — это подача в нее воды под большим напором.

Мойка водостоков от пыли и подтеков

Если вы хотите, чтобы водостоки сохраняли эстетичный вид, смывайте с труб и желобов пыль и подтеки. Для этого используйте обычную тряпку или губку, воду, мыло или любое средство для мытья посуды. Не используйте сильнодействующие химикаты и металлические щетки, так как они могут испортить внешний вид водосточной системы.

Защита водосточной системы в зимний период

Не забывайте о защите водосточной системы в зимний период. Периодически счищайте снег с крыши, чтобы исключить опасность обрушения накопившегося снега на водосток. В регионах с обильным выпадением снега желательно вдоль карнизов над желобами устанавливать снегозадержатели.

Обязательно удаляйте застрявший в трубах лед и образовавшуюся наледь на желобах, слегка постучав по ним деревянной палкой. Таким же способом удаляйте нерастаявшие куски льда и снега, попадающие в водосточные трубы весной с потоками талой воды.

правила хранения и транспортировки

  1. При хранении и транспортировании продукция должна быть защищена от механических повреждений, деформаций, загрязнений, от попадания прямых солнечных лучей, от влаги, или иных атмосферных осадков.

  2. Продукция должна хранится вдали от отопительных приборов (не менее 1 м).

  3. Складское помещение должно быть крытым и иметь ровные полы.

  4. В зимний период для хранения продукции отопление складского помещения не требуется.

  5. Для рациональго использования складских помещений рекомендуется иметь стационарные стеллажи для хранения продукции. Для данной продукции не рекомендуется её хранение выше 3-х ярусов стеллажей.

  6. Продукция может транспортироваться любым видом транспорта, но согласно правилам перевозки грузов на данном виде транспорта, утверждённых в установленном порядке.

  7. При переносе, укладке, погрузке и разгрузке продукции запрещается бросать её и подвергать ударам.

  8. Погрузочно-разгрузочные работы должны производиться в соответствии с требованиями безопасности по ГОСТ 12.3.009-76

  9. Условия хранения и транспортирования продукции в части воздействия климатических факторов внешней среды — 8 (ОЖЗ) по ГОСТ 15150-69*. Условия транспортирования в части воздействия механических факторов по ГОСТ 23170-78*.

Категорически запрещается даже кратковременное хранение под прямым воздействием солнечных лучей на земле или любой другой нагреваемой поверхности

не бросать и не подвергать деформации

хранить вдали от отопительных приборов

не подвергать прямому воздействию солнечных лучей

ВАЖНО! При хранении на солнце температура внутри полиэтиленовой упаковки превышает допустимую для пластиковой водосточной системы.
