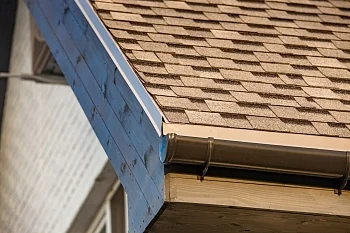

Пластиковая водосточная система ∅ 125/82

Линейка профессиональных материалов
Легко рассчитать и собрать самому
Стойкость к ультрафиолету
Качество от Технониколь
Герметичность под контролем
Современный ПВХ

Представляет собой полукруглую систему (D желоба — 125 мм, D трубы – 82 мм) и предназначена для применения в коттеджном и малоэтажном строительстве. Обладает отличными характеристиками, выдерживает сильные морозы, имеет высокую устойчивость к УФ-излучению и различным агрессивным воздействиям. Не подвержена коррозии. Комплексная гарантия на систему составляет 15 лет, а гарантированный срок службы — 50 лет.

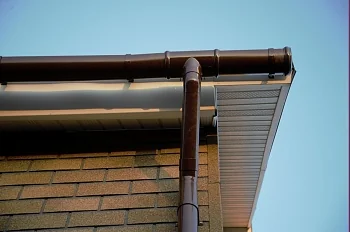

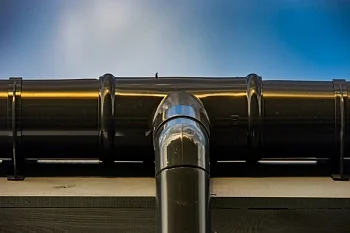

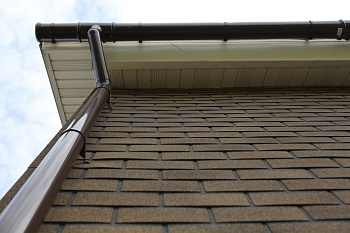

Водосточная система — элемент кровли, который помогает эффективно отводить дождевую и талую воду, предотвращая её накопление и возможные повреждения фасада, фундамента и стен. Пластиковые водосточные системы ТехноНИКОЛЬ диаметром 125/82 мм обеспечивают баланс между прочностью и лёгкостью монтажа, адаптируясь под любые архитектурные решения.

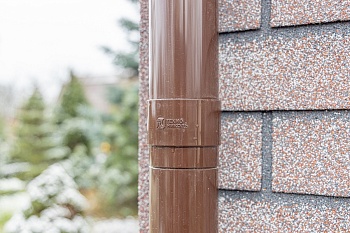

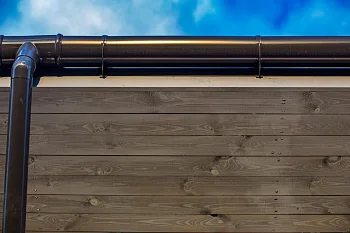

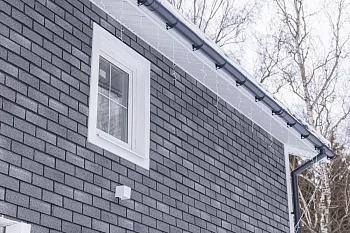

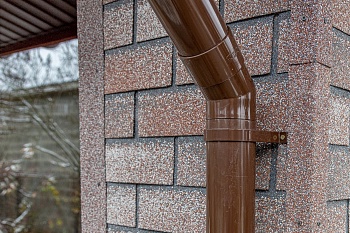

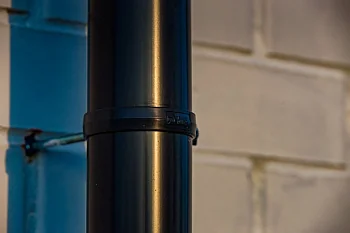

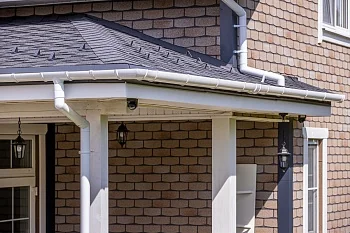

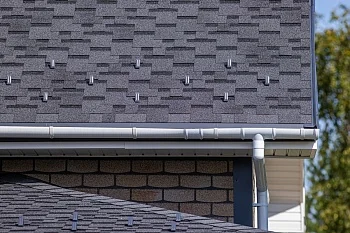

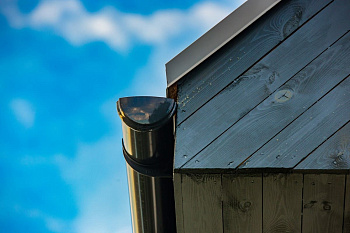

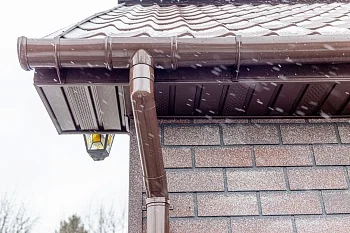

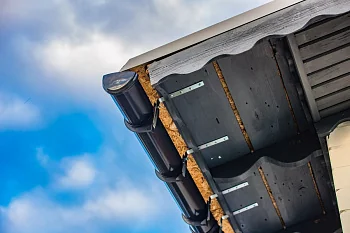

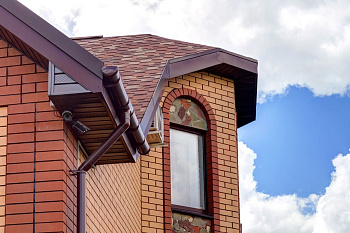

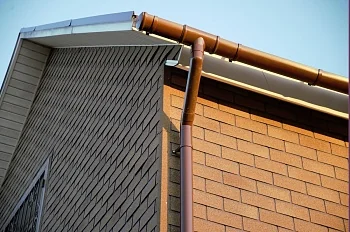

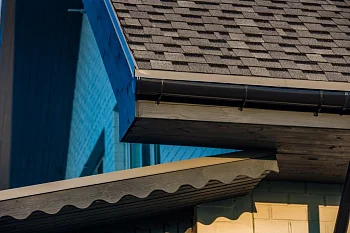

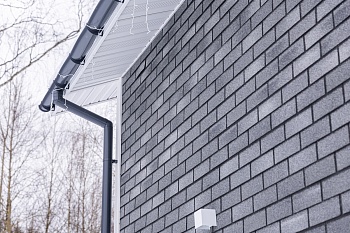

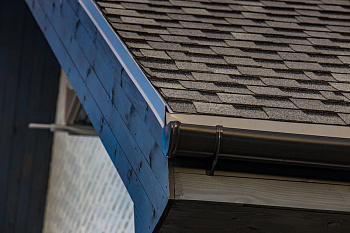

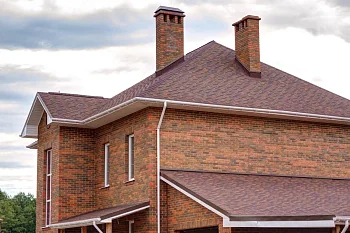

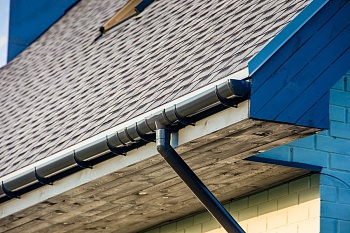

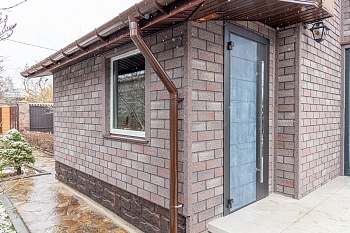

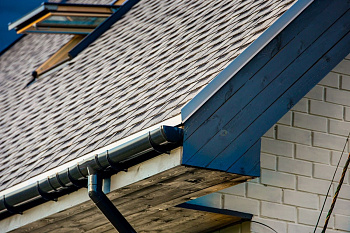

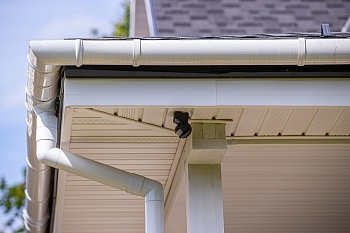

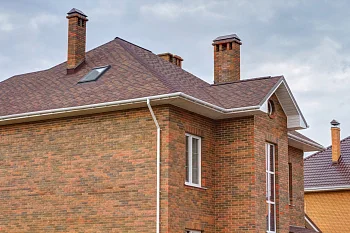

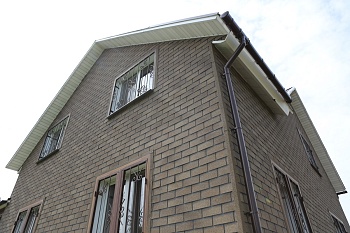

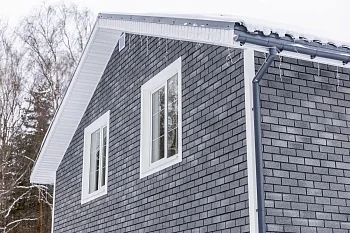

Применение пластиковых водостоков ТехноНИКОЛЬ

Водосточная система из ПВХ от производителя ТехноНИКОЛЬ используется в коттеджном и малоэтажном строительстве, обеспечивая защиту фасадов и фундаментов от разрушительного воздействия влаги. Водосток применяется как на новых объектах, так и на уже эксплуатируемых зданиях, в том числе с нестандартной архитектурой.

Основная задача — предотвратить скопление воды на крыше, её попадание на стены и в основание здания, что предотвращает риск возникновения плесени, грибка, разрушения материалов конструкции. Водостоки также позволяют собирать дождевую воду для технических нужд, таких как полив садовых участков.

Эти системы подходят для жилых домов, коммерческих объектов, а также хозяйственных строений, таких как гаражи, складские помещения и другие здания, где требуется защита от влаги.

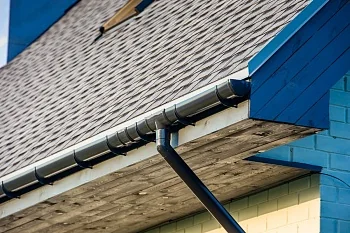

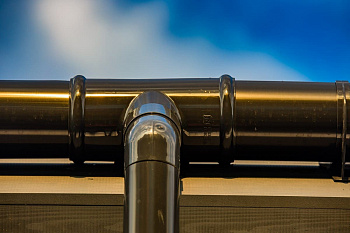

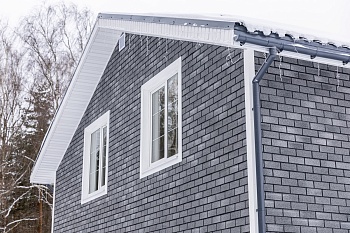

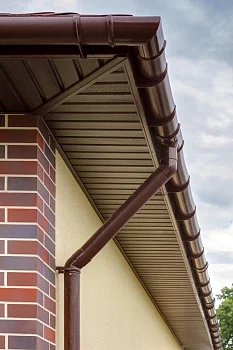

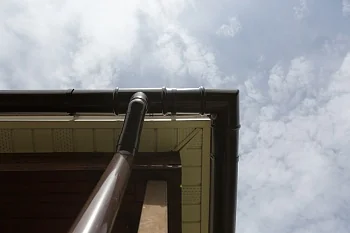

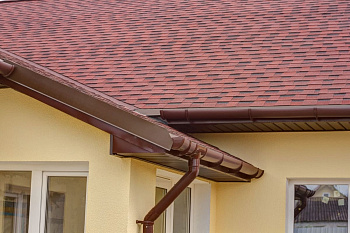

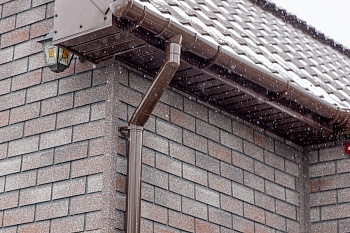

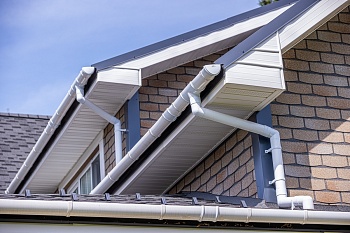

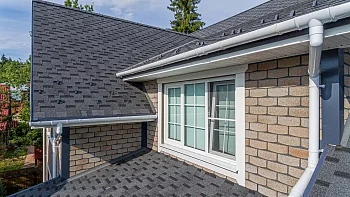

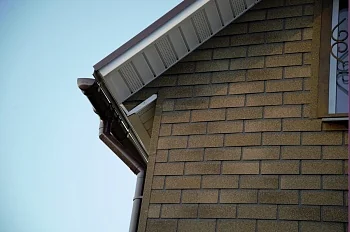

Преимущества пластиковой водосточной системы для крыши

  • Стойкость к перепадам температур. Эффективно работает при экстремальных температурах, сохраняя целостность и герметичность.

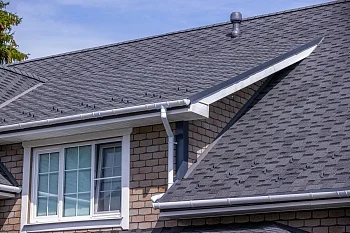

  • Внешний вид. Представлена в различных цветах, что позволяет гармонично вписать её в общий дизайн здания.
  • Надёжная защита от коррозии. ПВХ-материал не ржавеет и не поддаётся биологическому разрушению, что значительно увеличивает срок службы системы.
  • Простота монтажа. Благодаря лёгкости ПВХ и продуманной конструкции, установка возможна без привлечения профессиональных монтажников.
  • Комплексная гарантия. ТехноНИКОЛЬ предоставляет 15-летнюю гарантию на пластиковые водостоки для крыши, а общий срок службы может достигать 50 лет.
  • Герметичность соединений. Применение EPDM уплотнителей обеспечивает полную герметичность стыков, что предотвращает протечки даже при сильных осадках.
  • Минимальная нагрузка на конструкцию. Пластиковые водостоки ТехноНИКОЛЬ легче металлических аналогов, что позволяет снизить нагрузку на кровлю и карниз.

Почему стоит выбрать водосточную систему ТЕХНОНИКОЛЬ?

01
Работает в любом климате
Специальная технология производства и высококачественный пластиковый полимер гарантируют сохранение всех функций водостока в температурном диапазоне от -50 до +50 °C, а также устойчивость к УФ-излучениям.
02

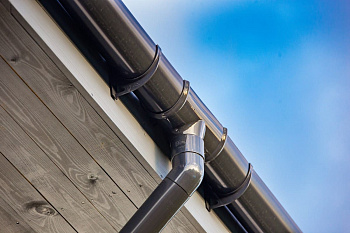

Легко монтируется
Продуманная конструкция позволяет легко собирать и монтировать систему, на здания любой геометрии.
03
Не создаёт дополнительную нагрузку
В отличие от металлических водостоков, система изготовлена из лёгкого и прочного ПВХ и тем самым позволяет не нагружать карниз здания.
04
Универсальна в использовании
Водосток ТЕХНОНИКОЛЬ можно устанавливать и на только построенные здания, и на уже эксплуатируемые, независимо от сложности и особенностей строения.
05
Гарантирует герметичность
Надёжные элементы и продуманные соединения с EPDM уплотнителями делают систему герметичной. Она выдерживает напор воды даже во время сильных дождей.
06
Служит долгое время
Комплексная Гарантия на систему из ПВХ для сбора и отведения воды ТЕХНОНИКОЛЬ составляет 15 лет.
07

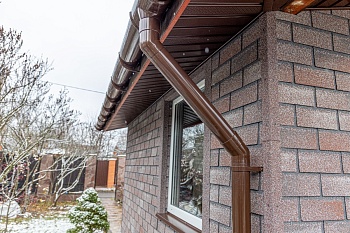

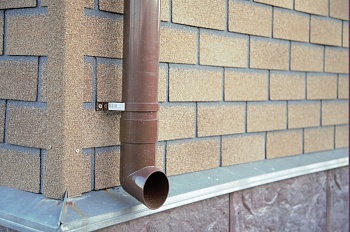

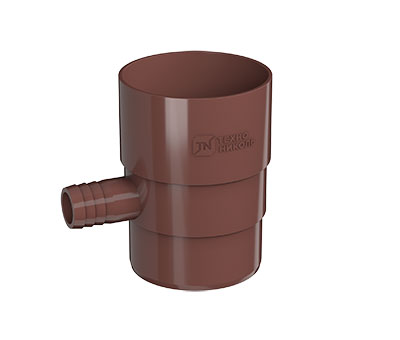

Для сбора дождевой воды
Применяется для отвода дождевой воды в резервуар для полива, орошения и других технических нужд. Позволяет использовать дождевую воду в эксплуатации – это самый экологичный источник воды.
08

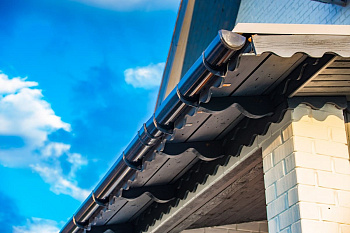

Чтобы водосток служил дольше

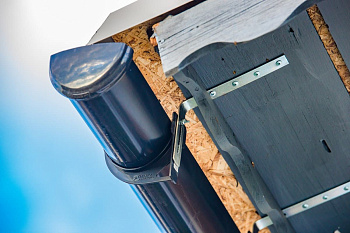

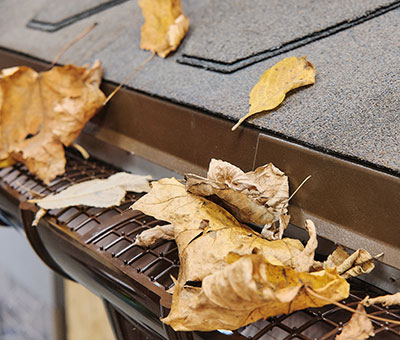

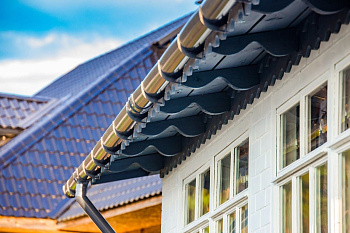

Защитная решетка с маленькими шипами на выпуклой поверхности защищает желоб от попадания листвы и крупного мусора, препятствует засорению водостока.

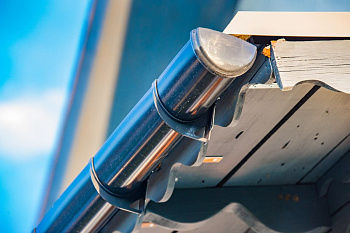

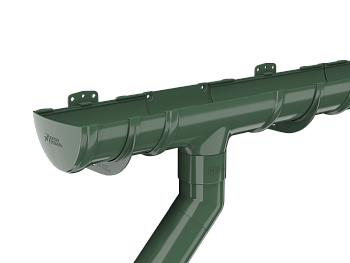

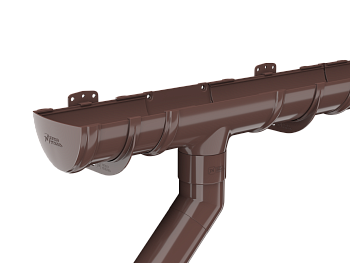

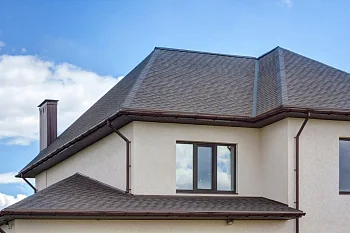

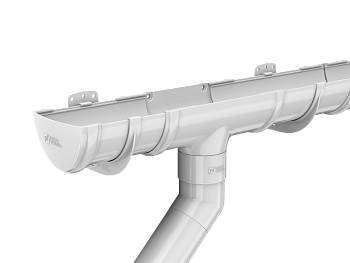

Цветовые решения:
#e2e2e2,Белый
#664944,Коричневый
#935749,Красный
#445d49,Зелёный
#67676a,Серый
#664944,Темно-коричневый
Смотрите наши короткие видео
Смотрите также
Технические характеристики:

Комплексная гарантия

15 лет

Гарантированный срок службы

50 лет

Диапазон рабочих температур

от -50°C до + 50°C

Диаметр желоба

125 мм

Диаметр трубы

82 мм

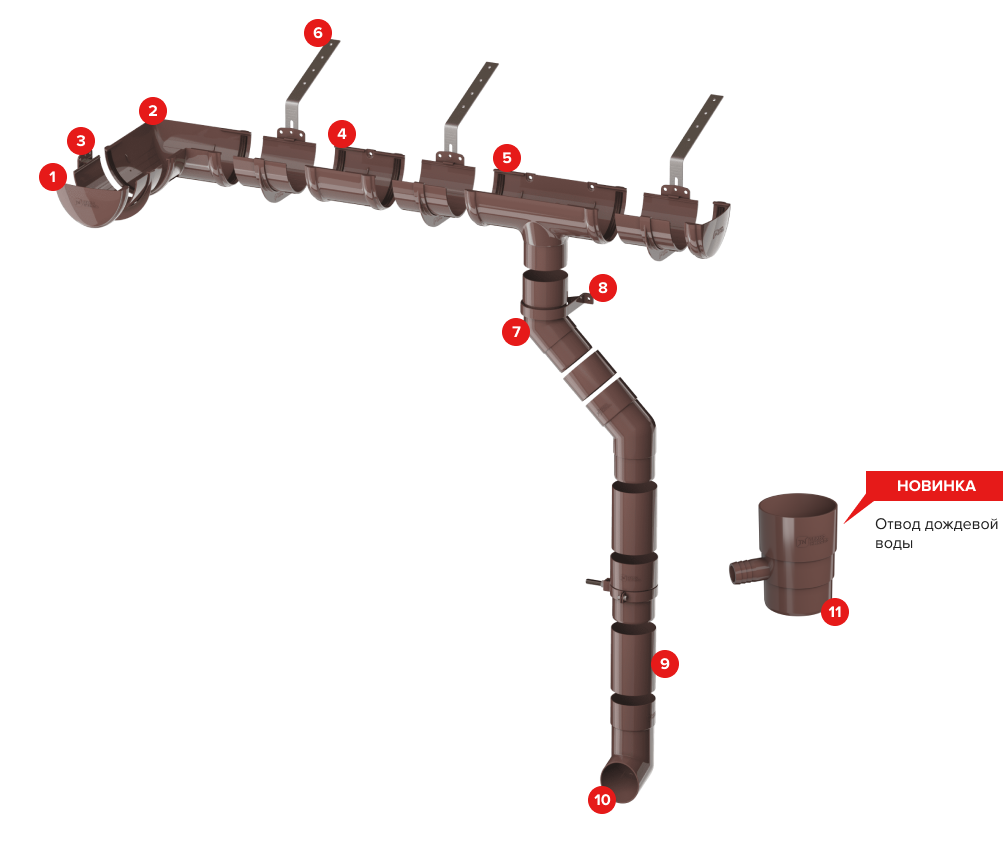

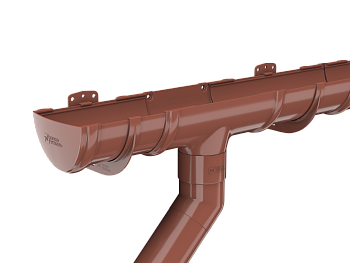

Состав системы:

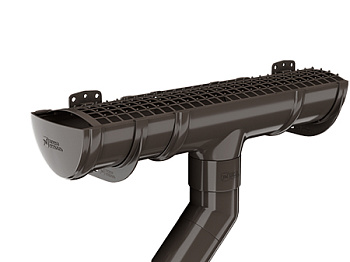

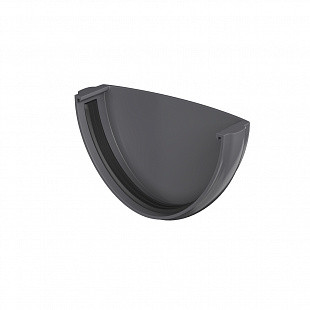

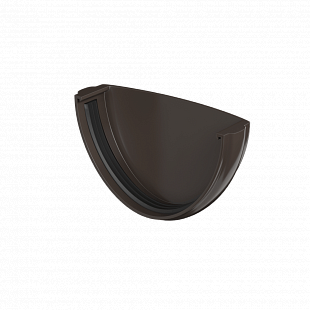

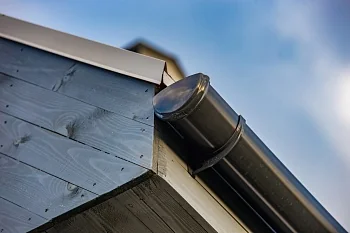

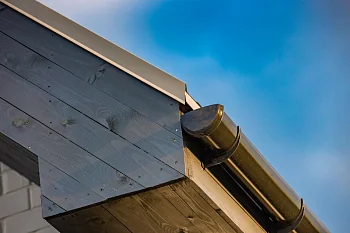

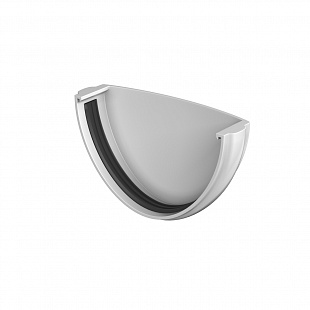

  1. Заглушка желоба

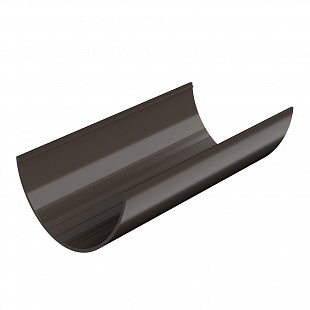

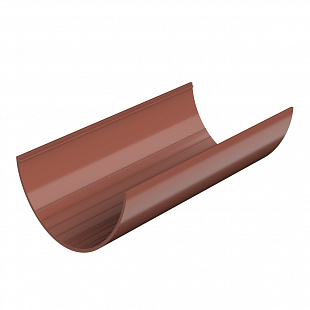

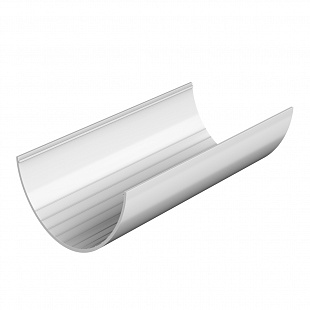

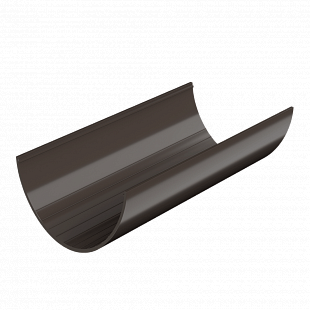

  2. Желоб D 125 мм

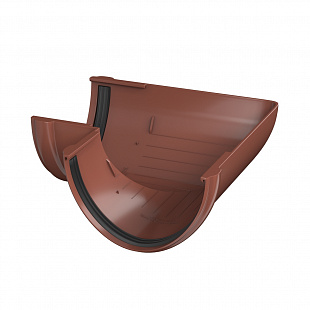

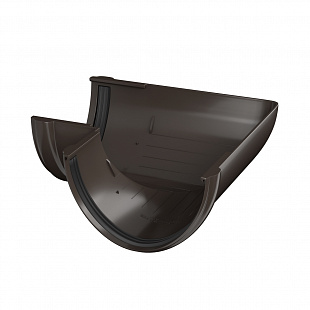

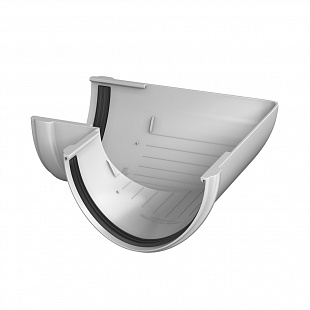

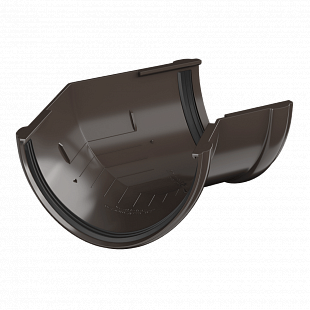

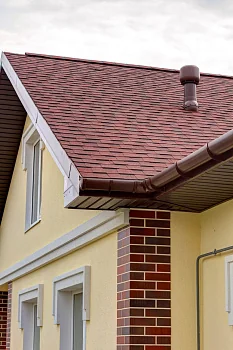

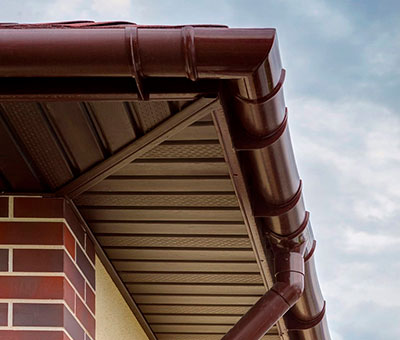

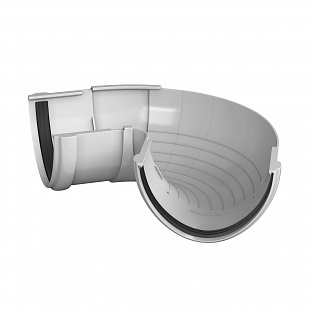

  3. Угол желоба 90°

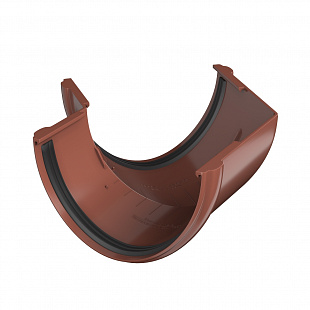

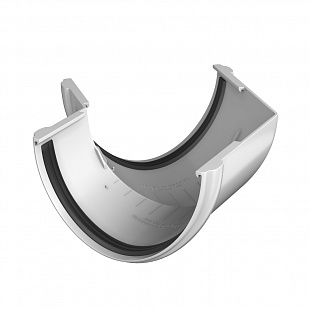

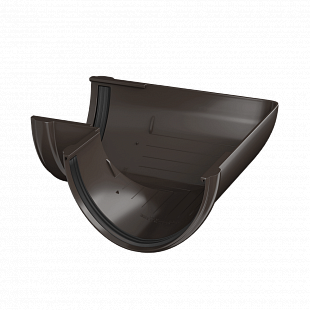

  4. Угол желоба 135°

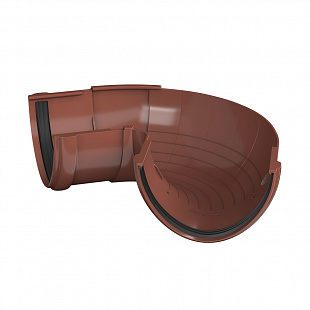

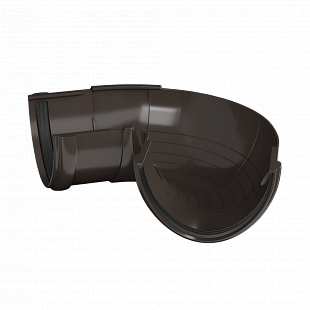

  5. Угол желоба регулируемый 90-150°

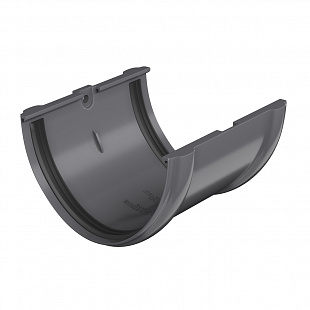

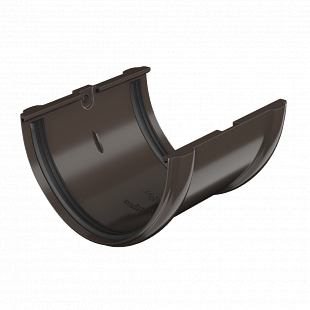

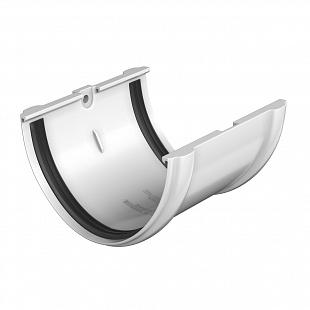

  6. Соединитель желоба

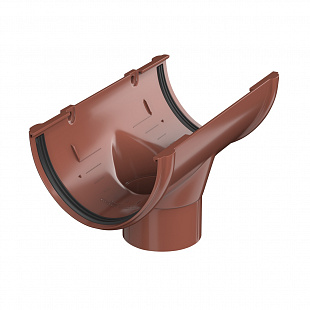

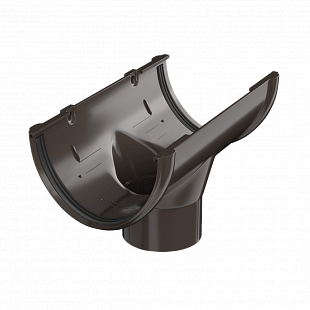

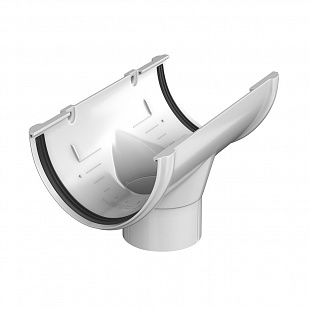

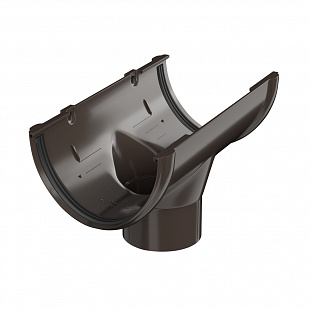

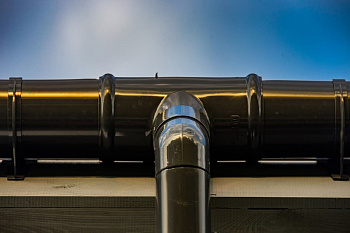

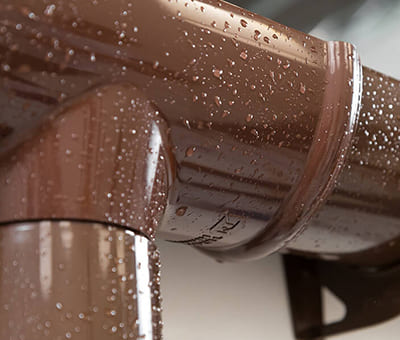

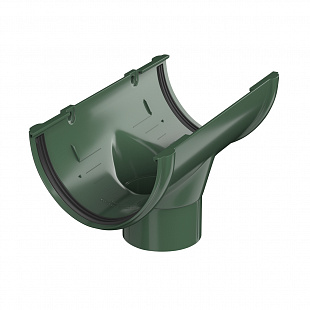

  7. Воронка желоба

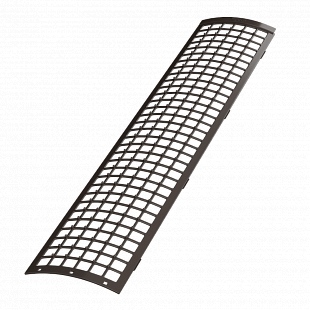

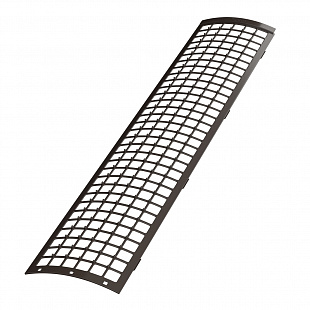

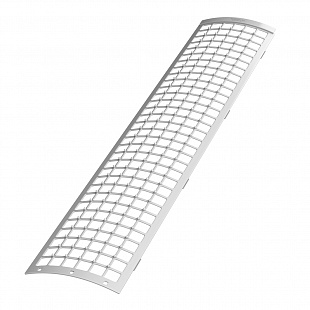

  8. Решетка желоба защитная (0,6 п.м.)

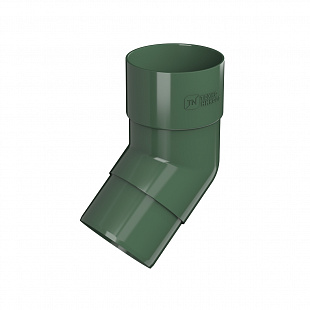

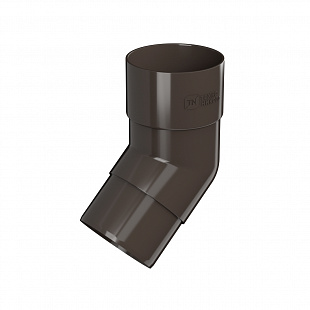

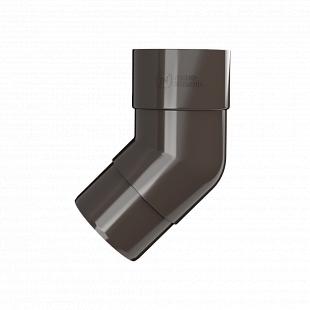

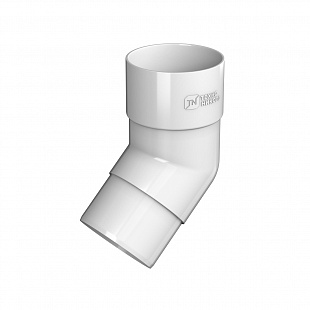

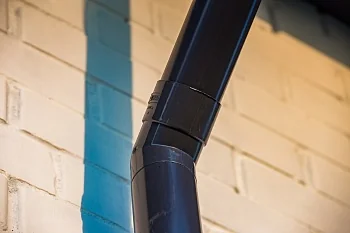

  9. Колено трубы 108°, 135°

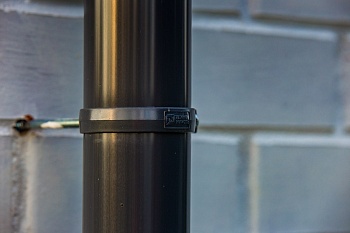

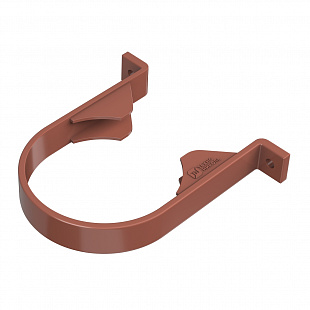

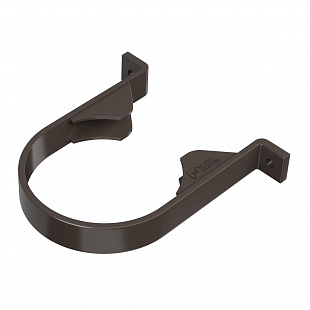

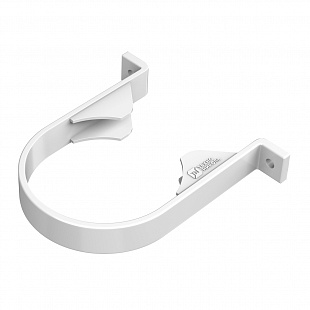

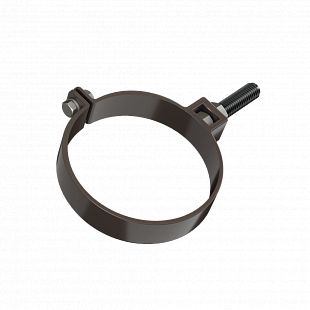

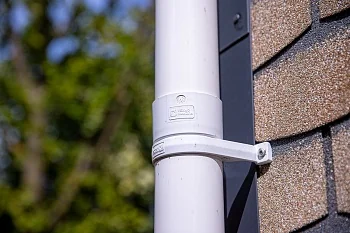

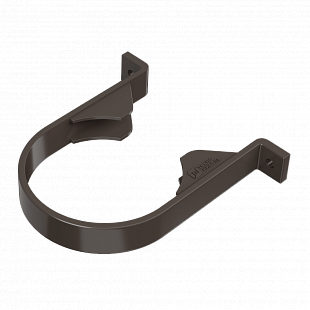

  10. Хомут трубы

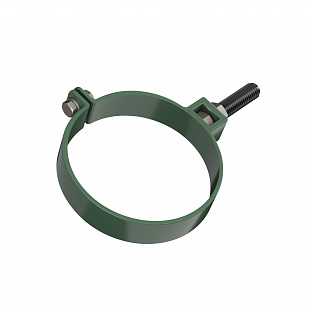

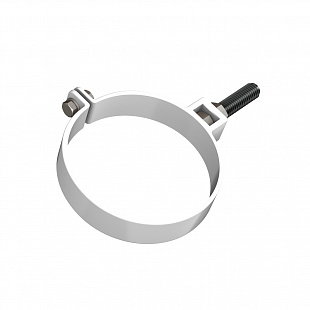

  11. Хомут трубы универсальный L 180 мм, 140 мм (с креплением)

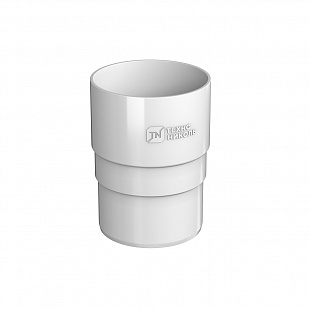

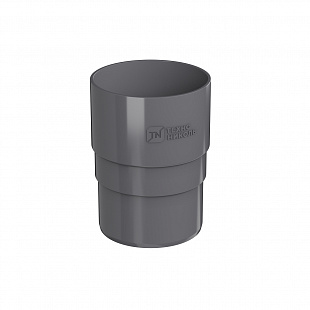

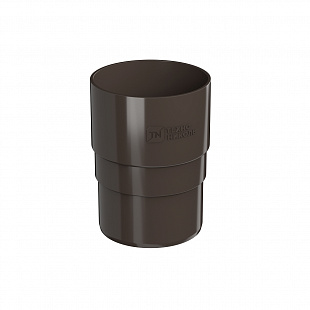

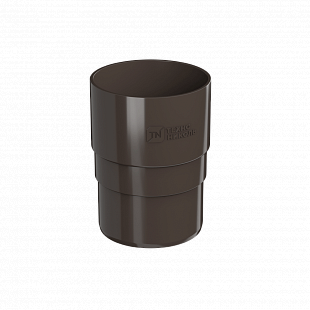

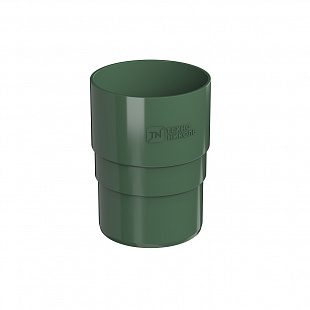

  12. Муфта трубы

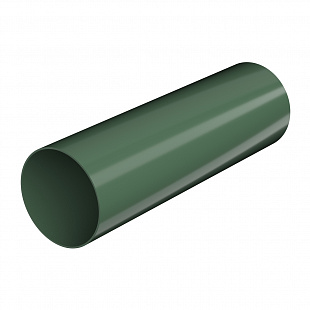

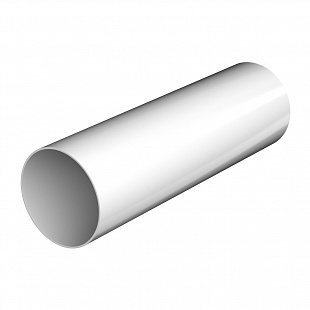

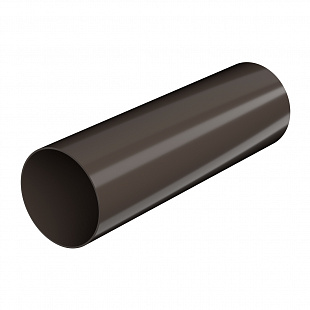

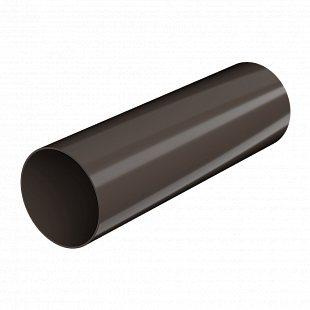

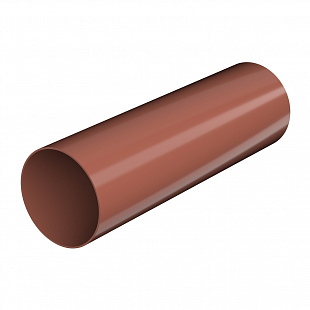

  13. Труба D 82 мм
  14. Хомут трубы металлический L 140 мм (с креплением)

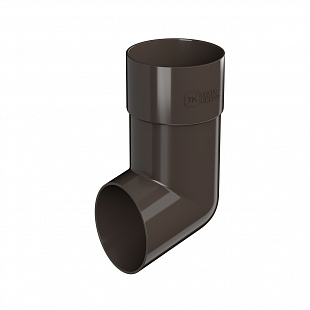

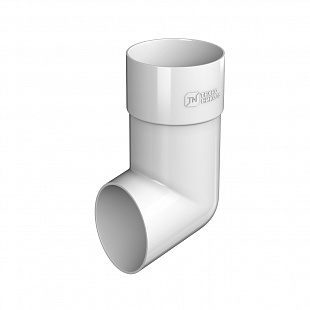

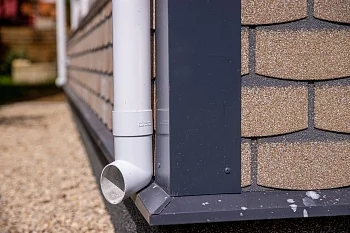

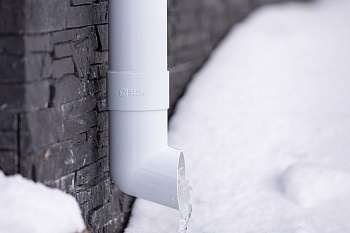

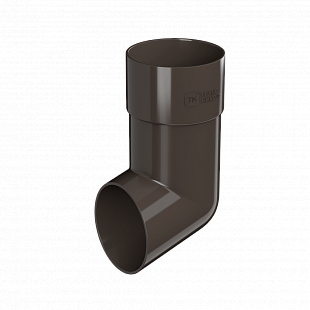

  15. Слив трубы

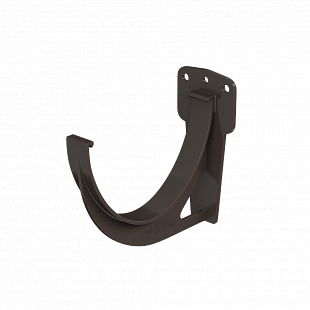

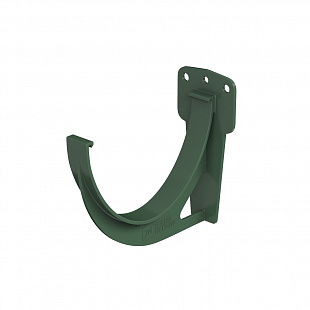

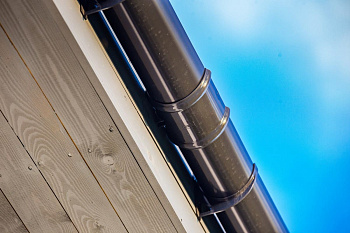

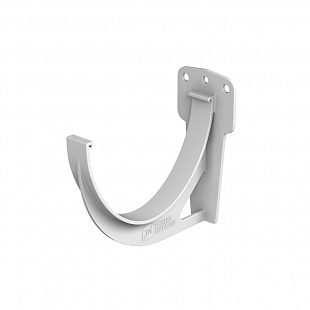

  16. Кронштейн желоба пластиковый

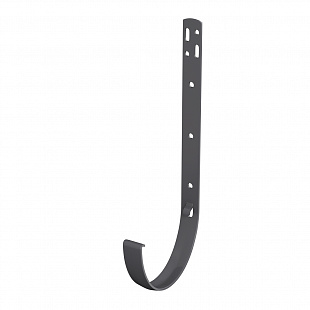

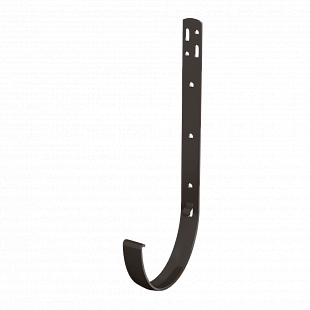

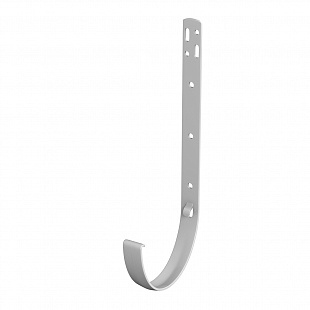

  17. Кронштейн желоба металлический
  18. Удлинитель кронштейна желоба прямой
  19. Удлинитель кронштейна желоба боковой

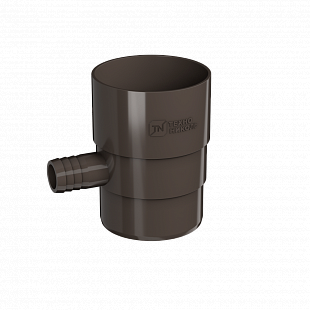

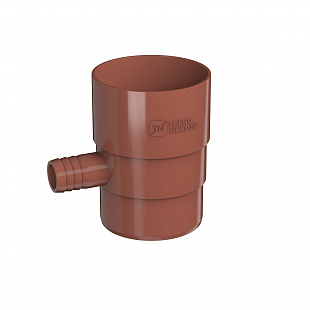

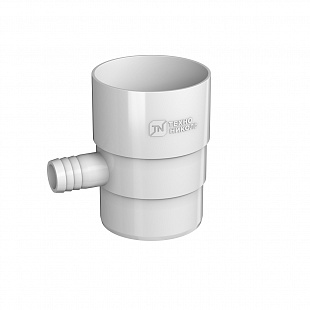

  20. Отвод воды
Вес, шт Тип упаковки Упаковка, шт. Коробка, шт. Размер коробки (Д×Ш×В), мм Вес коробки, кг Кол-во на палете, шт Размер палета (Д×Ш×В), мм Вес палета
Заглушка желоба 0,076 пакет 10 200 630×420×300 15,9 6000 1300×1100×1960 512
Желоб 1,5 м 0,894 инд. рукав 5 - - - 900 1600×1160×1200 761
Желоб 3 м 1,59 инд. рукав 5 - - - 300 3100×1160×550 524
Угол желоба 90° 0,29 пакет 1 30 630×420×300 9,4 900 1300×1100×1960 317
Угол желоба 135° 0,21 пакет 1 40 630×420×300 9,1 1200 1300×1100×1960 308
Угол желоба регулируемый 90-150° 0,307 пакет 1 25 630×420×300 8,375 750 1300×1100×1960 286,25
Соединитель желоба 0,165 пакет 1 65 630×420×300 11,425 1950 1300×1100×1960 377,75
Воронка желоба 0,317 пакет 1 20 630×420×300 7,04 600 1300×1100×1960 246,2
Решетка желоба защитная (0,6 п.м) 0,096 пакет 5 140 630×420×300 14,14 4200 1300×1100×1960 459,2
Колено трубы 108° 0,25 пакет 1 40 630×420×300 10,7 1200 1300×1100×1960 318
Колено трубы 135° 0,21 пакет 1 45 630×420×300 10,15 1350 1300×1100×1960 339,5
Хомут трубы 0,035 пакет 10 350 630×420×230 12,95 12250 1300×1100×1770 478,75
Хомут трубы универсальный L=140 мм 0,08 пакет 10 200 630×420×230 16,7 7000 1300×1100×1770 610
Хомут трубы универсальный L=180 мм 0,08 пакет 10 200 630×420×230 16,7 7000 1300×1100×1770 610
Муфта трубы 0,08 пакет 1 105 630×420×300 9,1 3150 1300×1100×1960 308
Труба 1,5 м 0,95 инд рукав 5 - - - 175 1600×1160×1200 216,25
Труба 3 м 1,89 инд рукав 5 - - - 125 3100×1160×900 286,25
Хомут трубы металлический L=140 мм 0,13 пакет 5 60 355×355×280 8,2 1800 1200×800×1600 275
Слив трубы 0,19 пакет 1 40 630×420×300 8,3 1200 1300×1100×1960 284
Кронштейн желоба пластиковый 0,053 пакет 10 180 630×420×300 10,24 5400 1300×1100×1960 342,2
Кронштейн желоба металлический 0,29 пакет - 30 595×165×85 9,1 2700 1200×800×900 853
Удлинитель кронштейна желоба прямой 0,18 пакет - 50 360×175×65 9,3 3600 1200×800×700 923
Удлинитель кронштейна желоба боковой 0,18 пакет - 30 360×175×65 5,7 4800 1200×800×850 714
Отвод воды 0,143 пакет 1 80 630×420×300 12,14 2400 1300×1100×1960 367,2
На ваши вопросы отвечают специалисты компании Технониколь
Задать вопрос
Хотите задать вопрос? Напишите нам!
Выберите вашу сферу
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
Рекламные материалы

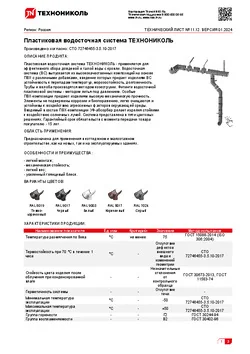

Технический лист
Декларации соответствия
Пожарные сертификаты
Cертификаты
Прочее

Монтаж пластиковой водосточной системы

  1. Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
  2. Вода с капельника должна попадать в центральную треть желоба.
  3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Поэтапное руководство по монтажу

Этап 1 Разметка

Руководство по монтажу пластиковой водосточной системы — этап 1.1
1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Руководство по монтажу пластиковой водосточной системы — этап 1.2
Руководство по монтажу пластиковой водосточной системы — этап 1.2

Водоприёмная воронка

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

Руководство по монтажу пластиковой водосточной системы — этап 1.3
1.3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

Руководство по монтажу пластиковой водосточной системы — этап 1.4
1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2 Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Руководство по монтажу пластиковой водосточной системы — этап 2

Пластиковый кронштейн к лобовой доске

Руководство по монтажу пластиковой водосточной системы — этап 2

К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

Руководство по монтажу пластиковой водосточной системы — этап 2

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3 Установка водосточных желобов

Руководство по монтажу пластиковой водосточной системы — этап 3.1
Руководство по монтажу пластиковой водосточной системы — этап 3.1

Водоприёмная воронка

Руководство по монтажу пластиковой водосточной системы — этап 3.1

Водосточный желоб

3.1

Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

Руководство по монтажу пластиковой водосточной системы — этап 3.2
Руководство по монтажу пластиковой водосточной системы — этап 3.2

Водосточный желоб

Руководство по монтажу пластиковой водосточной системы — этап 3.2

Кронштейн пластиковый

3.2

Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

Руководство по монтажу пластиковой водосточной системы — этап 3.3
Руководство по монтажу пластиковой водосточной системы — этап 3.3

Соединитель желоба

Руководство по монтажу пластиковой водосточной системы — этап 3.3

Водосточный желоб

3.3

При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

Руководство по монтажу пластиковой водосточной системы — этап 3.4
3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4 Установка углов, заглушек и защитных решёток желоба

Руководство по монтажу пластиковой водосточной системы — этап 4.1
Руководство по монтажу пластиковой водосточной системы — этап 4.1

Угол универсальный 90°

4.1

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

Руководство по монтажу пластиковой водосточной системы — этап 4.2
4.2

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

Руководство по монтажу пластиковой водосточной системы — этап 4.3
Руководство по монтажу пластиковой водосточной системы — этап 4.3

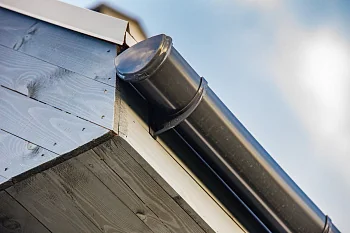

Заглушка желоба

4.3

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

Руководство по монтажу пластиковой водосточной системы — этап 4.4
Руководство по монтажу пластиковой водосточной системы — этап 4.4

Защитная решетка

4.4

Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.

Этап 5 Установка водосточных труб

Руководство по монтажу пластиковой водосточной системы — этап 5.1
Руководство по монтажу пластиковой водосточной системы — этап 5.1

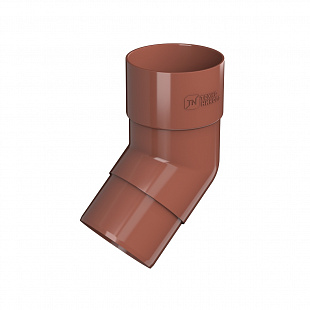

Колено трубы 135°

Руководство по монтажу пластиковой водосточной системы — этап 5.1

Водосточная труба

5.1

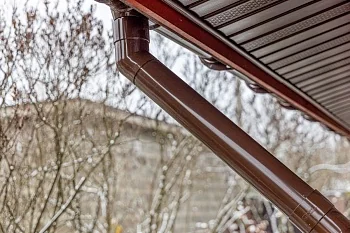

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

Руководство по монтажу пластиковой водосточной системы — этап 5.2
Руководство по монтажу пластиковой водосточной системы — этап 5.2

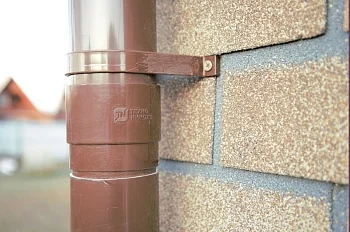

Хомут крепления трубы

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Руководство по монтажу пластиковой водосточной системы — этап 5.3

Напрямую соединить воронку с трубой

Руководство по монтажу пластиковой водосточной системы — этап 5.3
Руководство по монтажу пластиковой водосточной системы — этап 5.3

Соединительная муфта

С помощью соединительной муфты

Руководство по монтажу пластиковой водосточной системы — этап 5.3
Руководство по монтажу пластиковой водосточной системы — этап 5.3

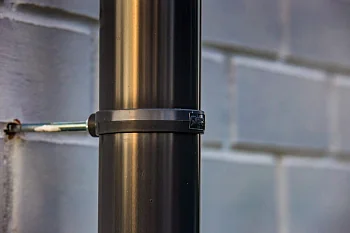

Хомут крепления трубы

5.3

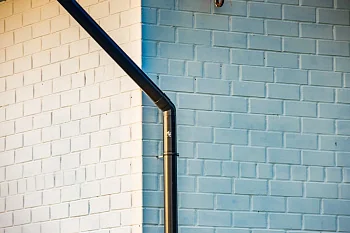

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

Руководство по монтажу пластиковой водосточной системы — этап 5.3
Руководство по монтажу пластиковой водосточной системы — этап 5.3

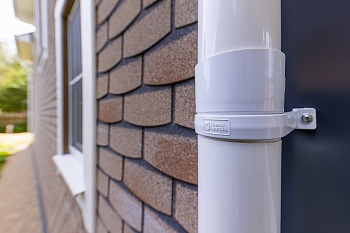

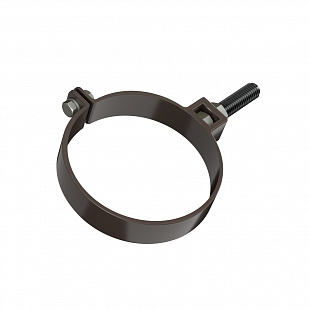

Хомут универсальный

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

  • Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
  • Навинтите хомуты на крепления.
  • Затяните хомуты на трубе, не сдавливая слишком сильно.
Руководство по монтажу пластиковой водосточной системы — этап 5.4
5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

Руководство по монтажу пластиковой водосточной системы — этап 5.5
Руководство по монтажу пластиковой водосточной системы — этап 5.5

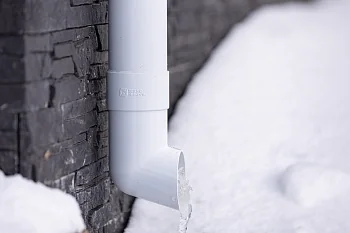

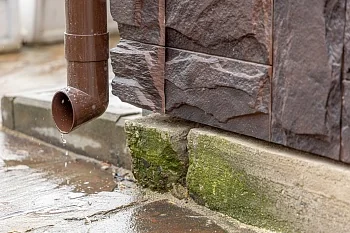

Водосточный слив

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Руководство по монтажу пластиковой водосточной системы — этап 6
Руководство по монтажу пластиковой водосточной системы — этап 6

Пристенный поворотный отлив

Руководство по монтажу пластиковой водосточной системы — этап 6

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

правила хранения и транспортировки

  1. При хранении и транспортировании продукция должна быть защищена от механических повреждений, деформаций, загрязнений, от попадания прямых солнечных лучей, от влаги, или иных атмосферных осадков.

  2. Продукция должна хранится вдали от отопительных приборов (не менее 1 м).

  3. Складское помещение должно быть крытым и иметь ровные полы.

  4. В зимний период для хранения продукции отопление складского помещения не требуется.

  5. Для рациональго использования складских помещений рекомендуется иметь стационарные стеллажи для хранения продукции. Для данной продукции не рекомендуется её хранение выше 3-х ярусов стеллажей.

  6. Продукция может транспортироваться любым видом транспорта, но согласно правилам перевозки грузов на данном виде транспорта, утверждённых в установленном порядке.

  7. При переносе, укладке, погрузке и разгрузке продукции запрещается бросать её и подвергать ударам.

  8. Погрузочно-разгрузочные работы должны производиться в соответствии с требованиями безопасности по ГОСТ 12.3.009-76

  9. Условия хранения и транспортирования продукции в части воздействия климатических факторов внешней среды — 8 (ОЖЗ) по ГОСТ 15150-69*. Условия транспортирования в части воздействия механических факторов по ГОСТ 23170-78*.

Категорически запрещается даже кратковременное хранение под прямым воздействием солнечных лучей на земле или любой другой нагреваемой поверхности

не бросать и не подвергать деформации

хранить вдали от отопительных приборов

не подвергать прямому воздействию солнечных лучей

ВАЖНО! При хранении на солнце температура внутри полиэтиленовой упаковки превышает допустимую для пластиковой водосточной системы.

весо-габаритные характеристики

Наименование ед изм вес шт р-р шт шт в пачке вес пачка р-р пачки шт на
поддоне
р-р поддона упак в
поддоне
Вес, кг
Заглушка желоба 0,06 стрейч-плёнка 5 20 360 x 175 x 65 1,6 3600 800 x 1200 x 1150 309
Желоб 3 м 3,42 инд. рукав 1 245 3100 x 1200 x 800 991
Угол желоба внешний 90° 0,36 пакет 1 5 355 x 355 x 280 2,7 180 800 x 1200 x 1850 127
Угол желоба внутренний 90° 0,41 пакет 1 5 355 x 355 x 280 2,9 180 800 x 1200 x 1850 134
Угол желоба внешний 135° 0,36 пакет 1 5 355 x 355 x 280 2,6 180 800 x 1200 x 1850 124
Угол желоба внутренний 135° 0,41 пакет 1 5 355 x 355 x 280 2,8 180 800 x 1200 x 1850 131
Угол желоба регулируемый
внешний 100–165°
0,36 пакет 1 8 355 x 355 x 280 3,6 288 800 x 1200 x 1850 159
Угол желоба регулируемый
внутренний 100–165°
0,41 пакет 1 8 355 x 355 x 280 4,0 288 800 x 1200 x 1850 173
Соединитель желоба 0,16 пакет 1 30 355 x 355 x 280 5,5 1080 800 x 1200 x 1850 228
Воронка желоба 0,26 пакет 1 12 355 x 355 x 280 3,8 432 800 x 1200 x 1850 167
Колено трубы 60° 0,24 пакет 1 14 355 x 355 x 280 4,2 504 800 x 1200 x 1850 181
Хомут трубы 0,095 пакет 1 100 355 x 355 x 280 10,2 3600 800 x 1200 x 1850 397
Крепление хомута
с дюбелем 100 мм
0,027 пакет 10 100 210 x 160 x 130 3,2 8400 800 x 1200 x 800 299
Крепление хомута
с дюбелем 140 мм
0,038 пакет 10 100 210 x 160 x 130 4,3 8400 800 x 1200 x 800 391
Крепление хомута
с дюбелем 180 мм
0,051 пакет 10 100 210 x 160 x 130 5,6 8400 800 x 1200 x 800 500
Муфта трубы 0,13 бумага 1 355 x 355 x 280 4,3 1008 800 x 1200 x 1850 186
Труба 1 м 1,31 инд. рукав 1 16 1010 x 370 x 370 22,5 96 800 x 1200 x 1300 165
Труба 3 м 3,96 инд. рукав 1 75 3100 x 1200 x 800 430
Отвод трубы 0,24 1 14 355 x 355 x 280 4,2 504 800 x 1200 x 1850 181
Кронштейн желоба
короткий
0,23 30 595 x 165 x 85 7,5 2700 800 x 1200 x 1200 705
Кронштейн желоба
усиленный
0,32 25 570 x 190 x 105 8,8 2000 800 x 1200 x 1200 730
Накладка для хомута 0,0095 пакет 6 150 160 x 90 x 70 1,5 900 220 x 220 x 250 9,6
Подпишитесь на рассылку и получите бонус в первом письме
Также вас ждут:
  • Лайфхаки
  • Статьи
  • Анонсы мероприятий
  • Акции
  • Спецпроекты
Выберите вашу сферу

ПРЕДУПРЕЖДЕНИЕ: Данный сайт использует cookie-файлы для хранения информации на персональном компьютере пользователя. Некоторые из этих фалов необходимы для работы нашего сайта; другие помогают улучшить пользовательский интерфейс. Пользование сайтом означает согласие на хранение cookie-файлов. Просим внимательно ознакомиться с Политикой конфиденциальности.
