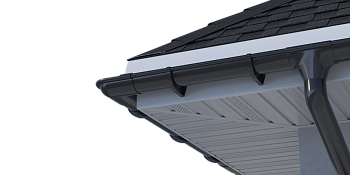

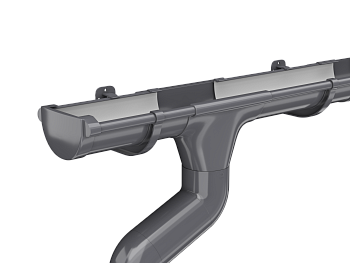

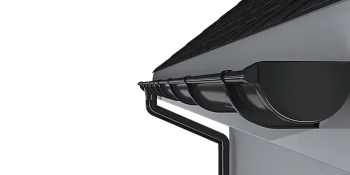

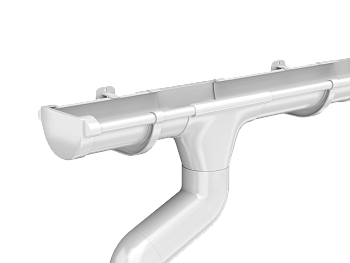

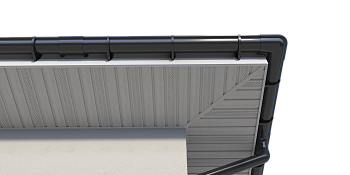

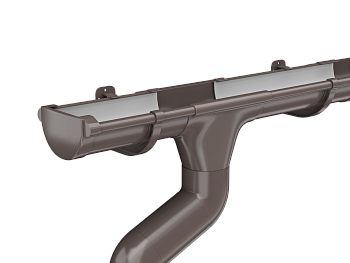

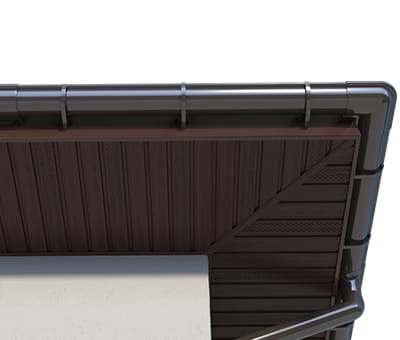

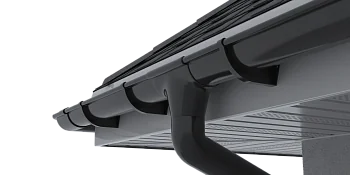

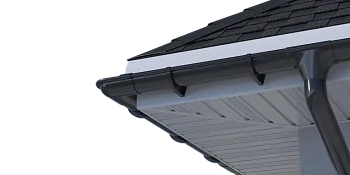

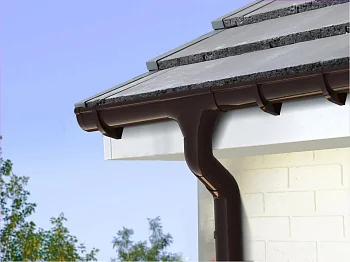

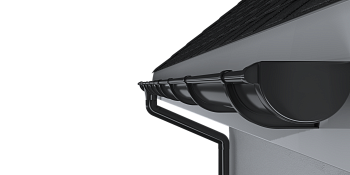

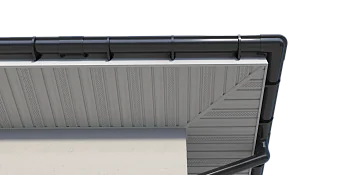

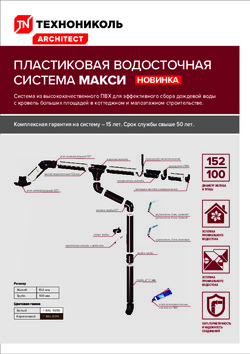

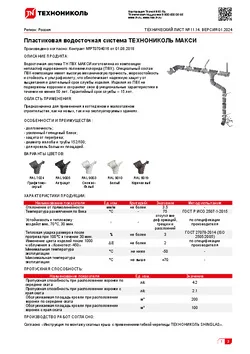

Пластиковая водосточная система МАКСИ ∅ 152/100
Конструкция водосточной системы МАКСИ исключительно надёжна и эстетична. Увеличенный пропускной объем (D желоба — 152 мм, D трубы – 100 мм), продуманные технические решения элементов и оригинальный дизайн позволили создать новый премиальный продукт. Предназначена для применения в коттеджном и малоэтажном строительстве. Обладает отличными характеристиками, выдерживает сильные морозы, имеет высокую устойчивость к УФ-излучению и различным агрессивным воздействиям. Не подвержена коррозии. Комплексная гарантия на водосточную систему МАКСИ составляет 15 лет, а гарантированный срок службы — 50 лет.
Комплексная гарантия |
15 лет |
Гарантированный срок службы |
50 лет |
Диапазон рабочих температур |
от -50°C до + 70°C |
Диаметр желоба |
152 мм |
Диаметр трубы |
100 мм |

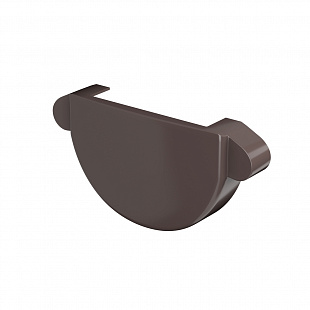

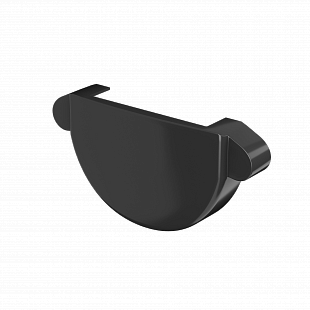

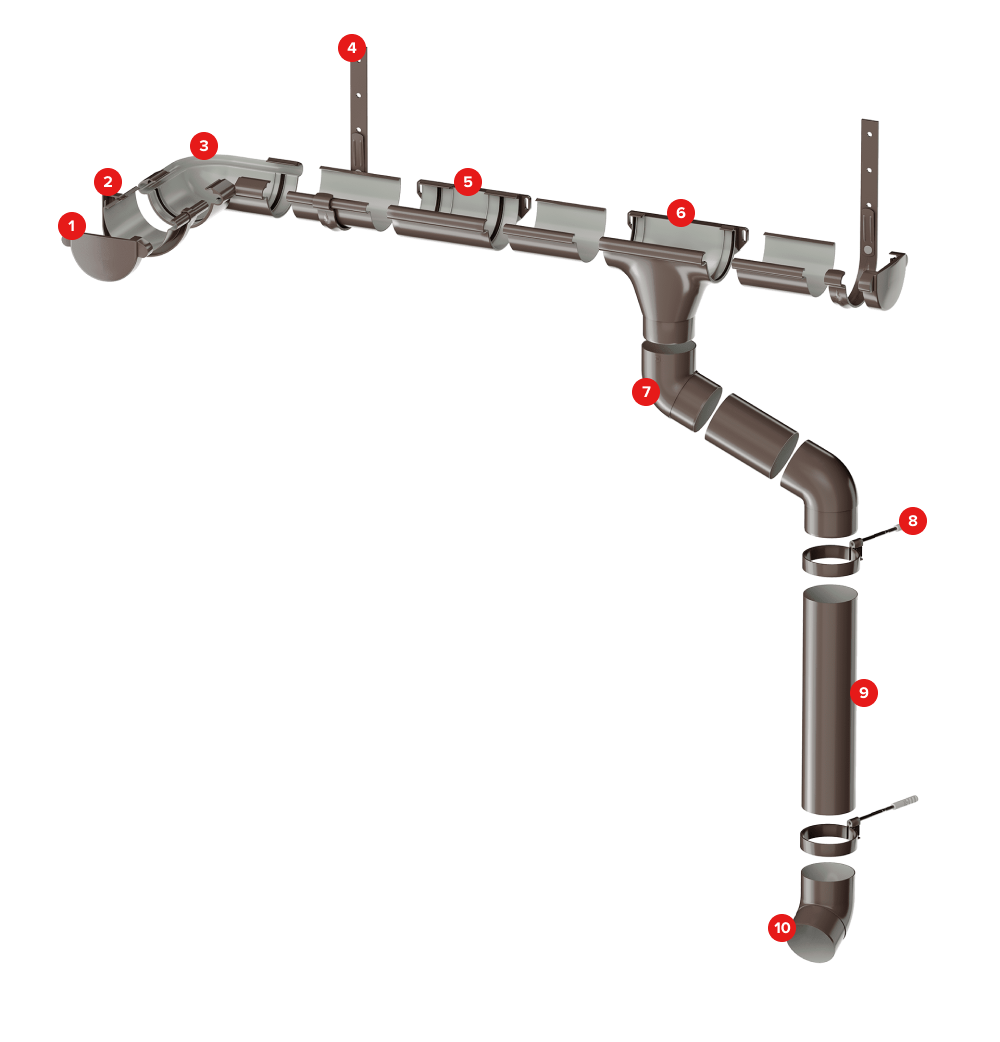

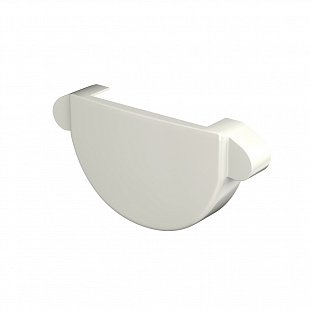

- Заглушка желоба

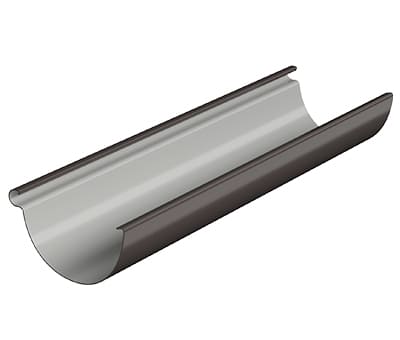

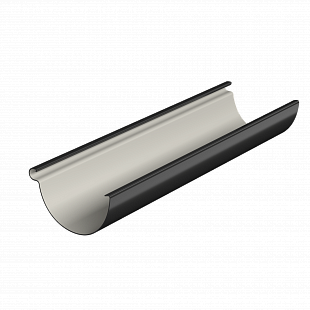

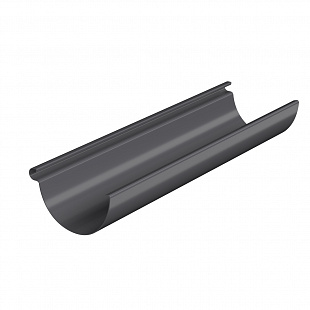

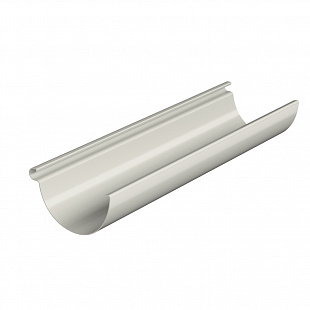

- Желоб D 152 мм

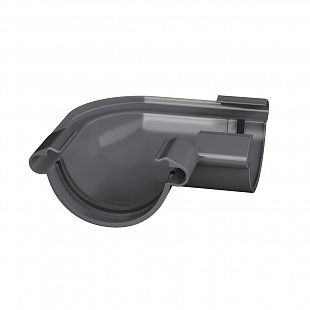

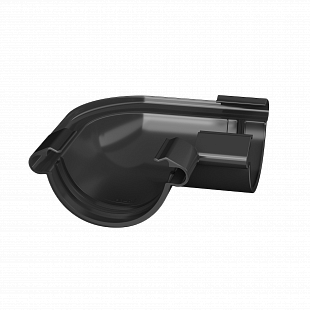

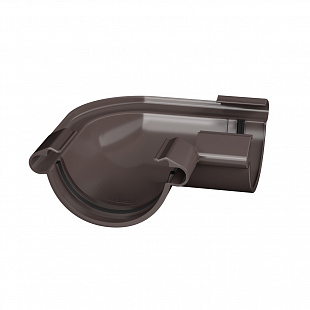

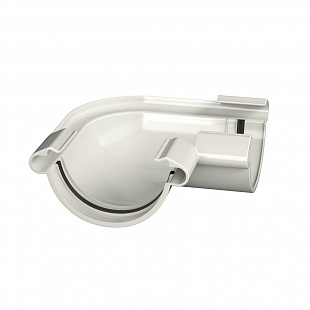

- Угол универсальный 90°

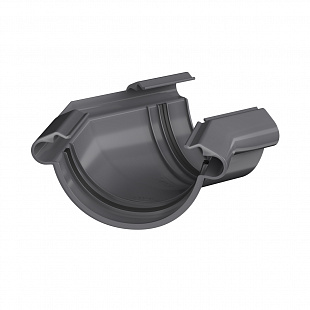

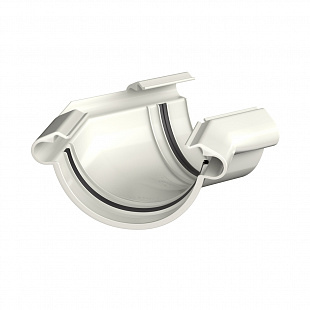

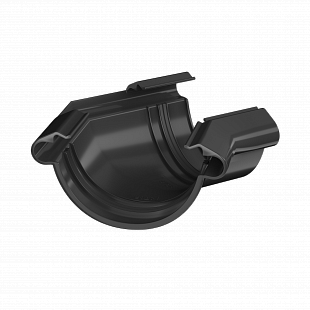

- Угол универсальный 135°

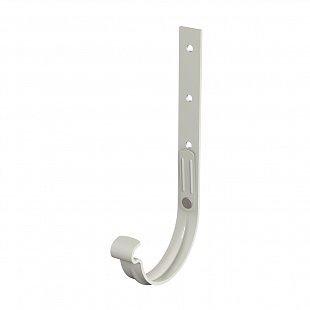

- Кронштейн усиленный

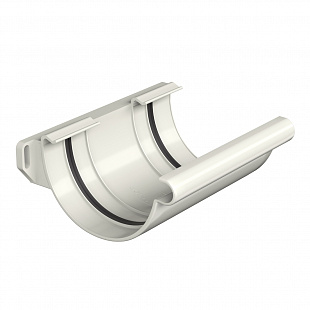

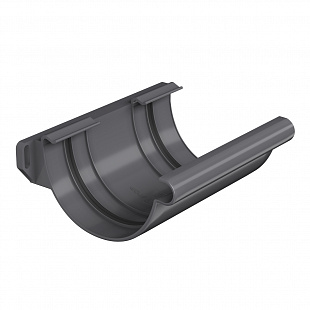

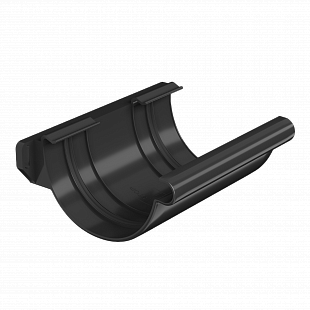

- Соединитель желоба

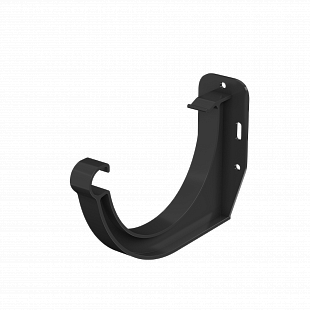

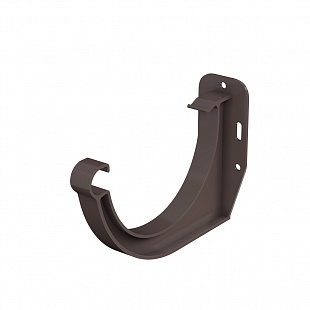

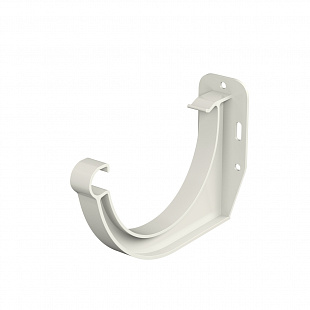

- Кронштейн желоба

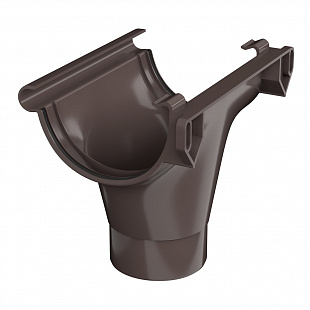

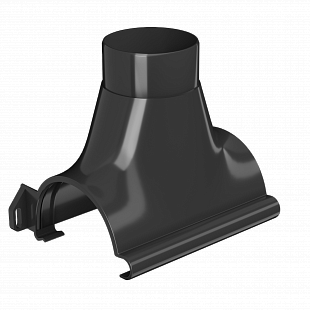

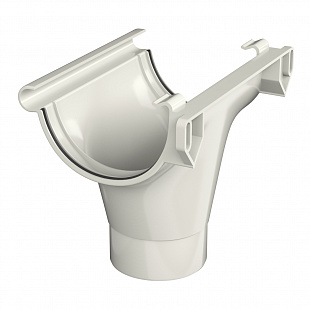

- Водоприемная воронка

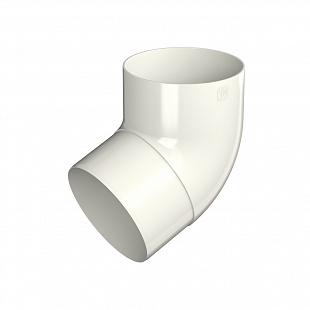

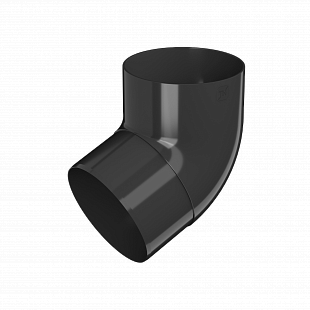

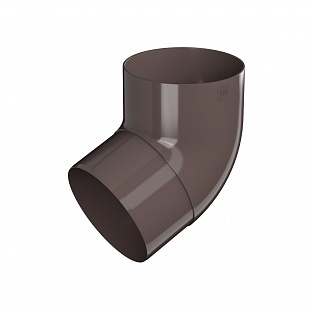

- Колено трубы 60° / слив

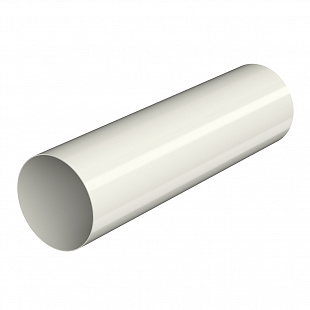

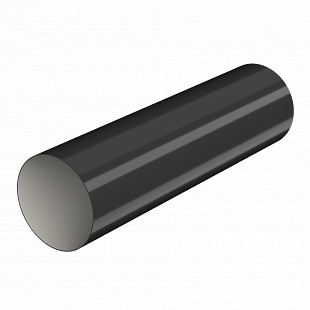

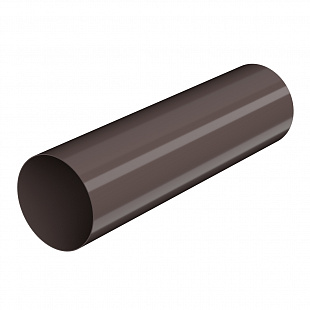

- Труба D 100 мм

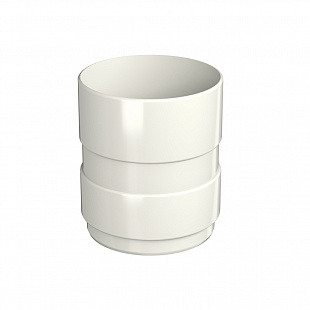

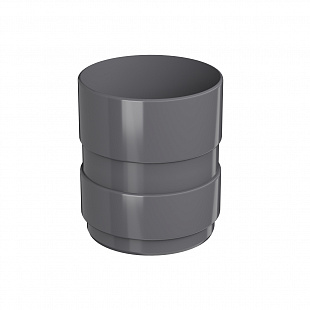

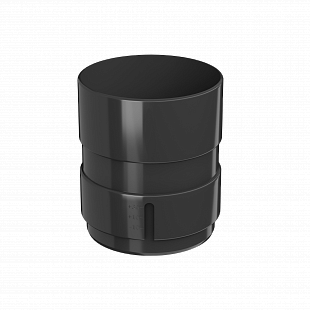

- Муфта трубы

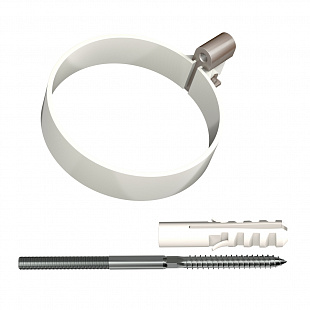

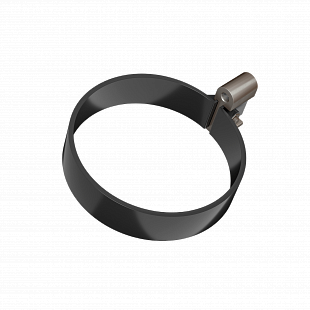

- Хомут трубы

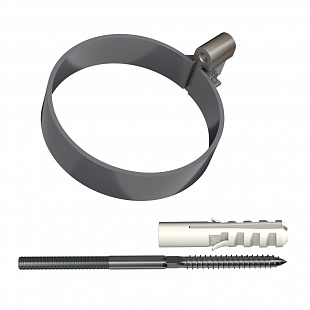

- Крепление хомута с дюбелем 100, 140, 180 мм
- Тройник
- Удлинитель прямой
- Удлинитель боковой
Вес, шт | Тип упаковки | Упаковка, шт. | Коробка, шт. | Размер коробки (Д×Ш×В), мм | Вес коробки, кг | Кол-во на палете, шт | Размер палета (Д×Ш×В), мм | Вес палета | |
Заглушка желоба | 0,09 | пакет | 1 | 8 | 360×175×70 | 1,0 | 1440 | 800×1200×1200 | 214 |
Желоб 3 м | 2,04 | инд.рукав* | 1 | 5 | - | - | 200 | 3100×1200×800 | 553 |
Угол желоба 90° | 0,33 | пакет | 1 | 8 | 355×355×280 | 3,3 | 288 | 800×1200×1850 | 150 |
Угол желоба 135° | 0,31 | пакет | 1 | 8 | 355×355×280 | 3,2 | 288 | 800×1200×1850 | 144 |
Соединитель желоба | 0,26 | пакет | 1 | 12 | 355×355×280 | 3,8 | 432 | 800×1200×1850 | 168 |
Воронка желоба | 0,40 | пакет | 1 | 6 | 355×355×280 | 3,1 | 216 | 800×1200×1850 | 142 |
Колено трубы 67° | 0,19 | пакет | 1 | 12 | 390×290×220 | 2,9 | 588 | 800×1200×1750 | 171 |
Муфта трубы | 0,15 | пакет | 1 | 20 | 355×355×280 | 3,7 | 720 | 800×1200×1850 | 163 |
Труба 1 м | 0,76 | инд.рукав | 1 | 12 | 1010×370×370 | 10,6 | 96 | 800×1200×1650 | 115 |
Труба 3 м | 2,28 | инд.рукав* | 1 | 5 | - | - | 60 | 3100×1200×800 | 267 |
Хомут трубы | 0,07 | пакет | 1 | 32 | 220×220×250 | 2,6 | 3360 | 800×1200×1900 | 302 |
Тройник | 0,29 | пакет | 1 | 6 | 355×355×280 | 2,3 | 216 | 800×1200×1750 | 114 |
Кронштейн желоба пластиковый | 0,085 | пакет | 5 | 60 | 355×355×280 | 5,8 | 2160 | 800×1200×1850 | 239 |
Кронштейн желоба усиленный | 0,39 | пакет | - | 25 | 270×190×105 | 10,4 | 2000 | 800×1200×1200 | 858 |
Удлинитель кронштейна желоба прямой | 0,18 | пакет | - | 50 | 360×175×65 | 9,3 | 4800 | 1200×800×700 | 923 |
Удлинитель кронштейна желоба боковой | 0,18 | пакет | - | 30 | 360×175×65 | 5,7 | 3600 | 1200×800×850 | 714 |
Монтаж пластиковой водосточной системы

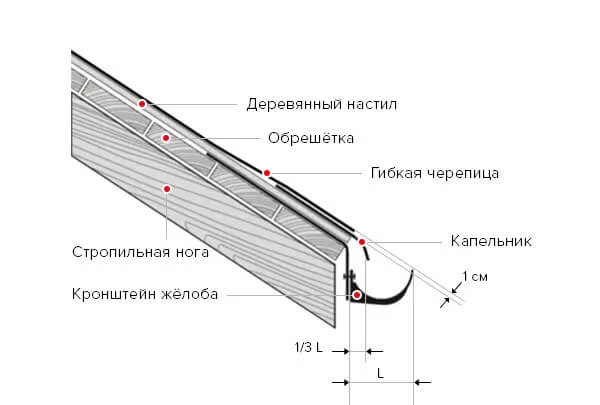

- Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.

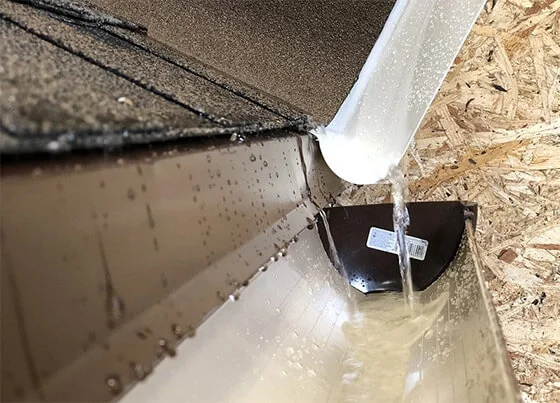

- Вода с капельника должна попадать в центральную треть желоба.

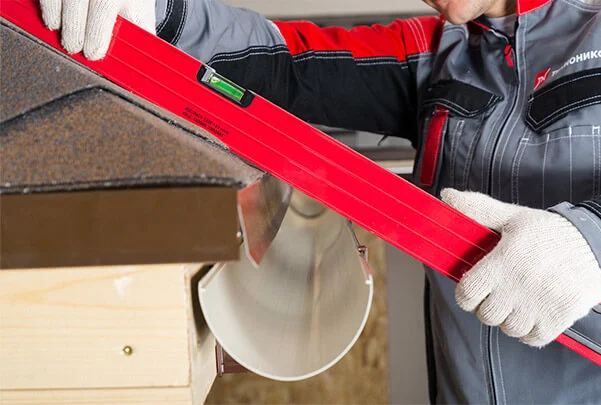

- Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.
Поэтапное руководство по монтажу
Этап 1 Разметка

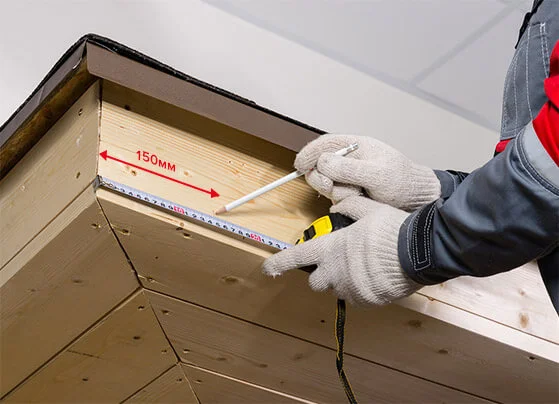

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.
Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

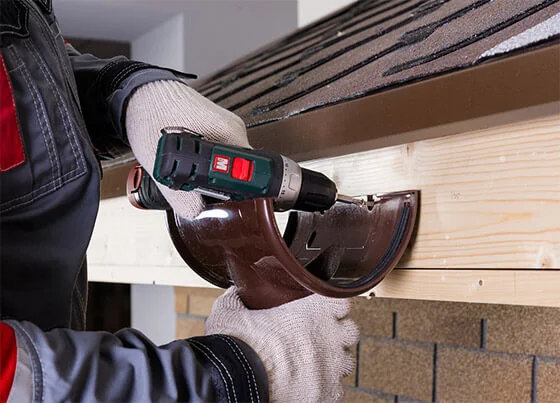

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

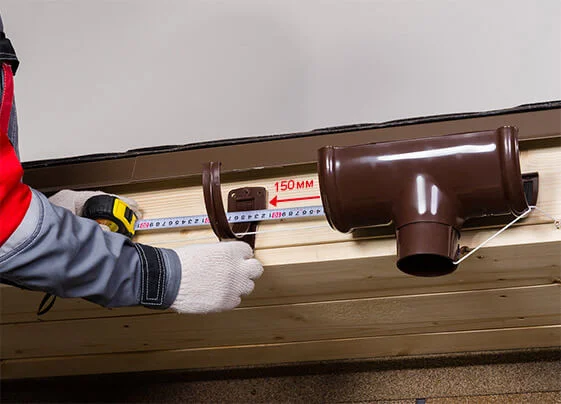

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

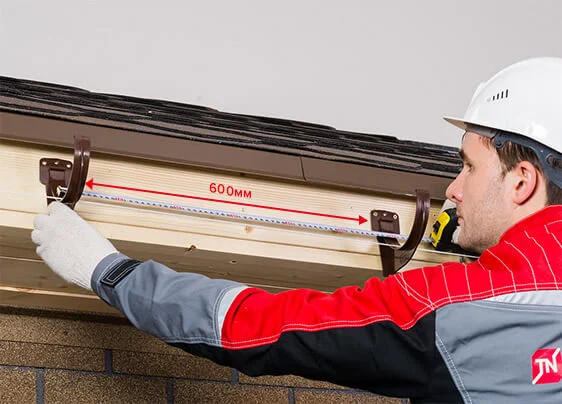

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.
Этап 2 Монтаж кронштейнов
В ассортименте существует 3 способа крепления кронштейнов:

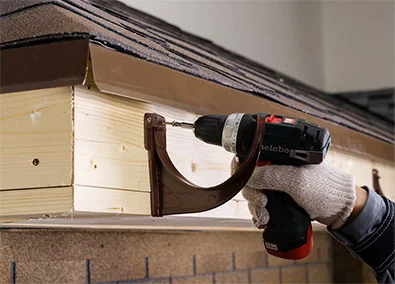

Пластиковый кронштейн к лобовой доске
К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

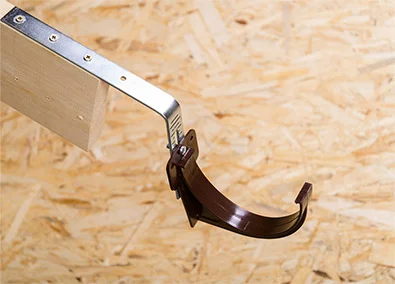

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).
В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.
Этап 3 Установка водосточных желобов

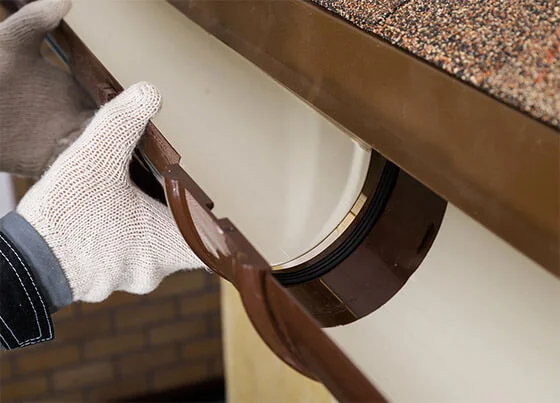

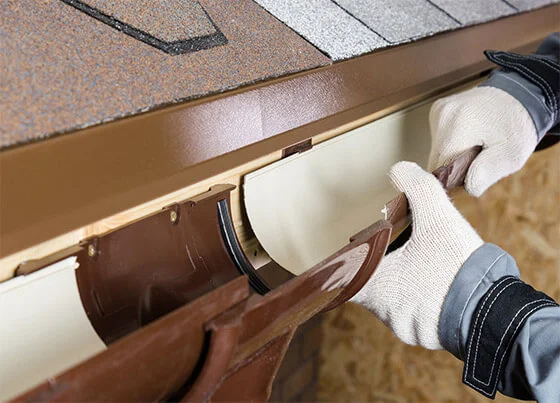

Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.
Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».
При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

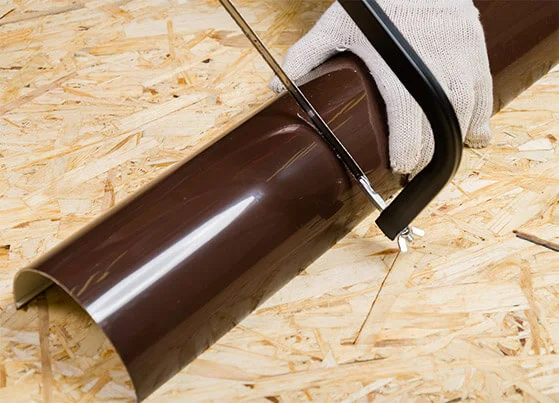

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.
Этап 4 Установка углов, заглушек и защитных решёток желоба

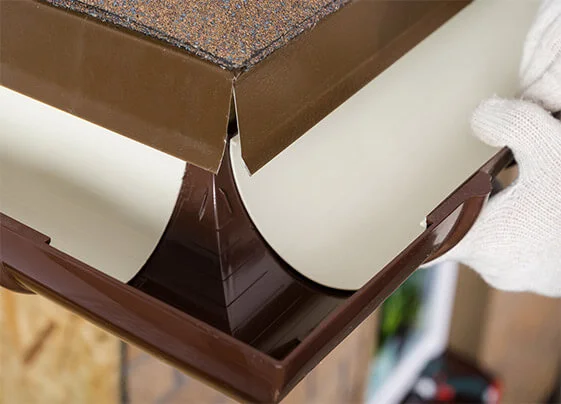

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

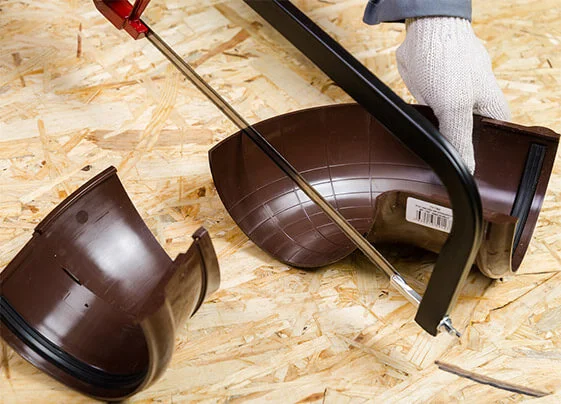

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

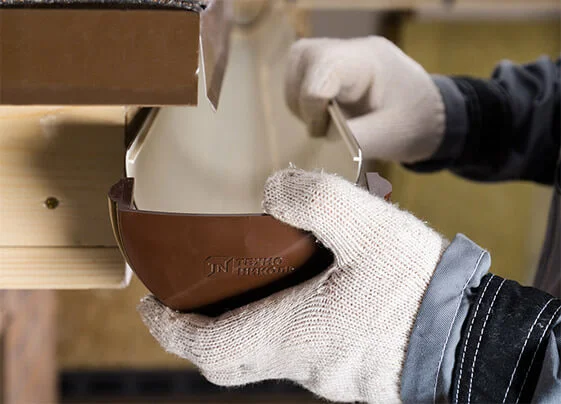

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

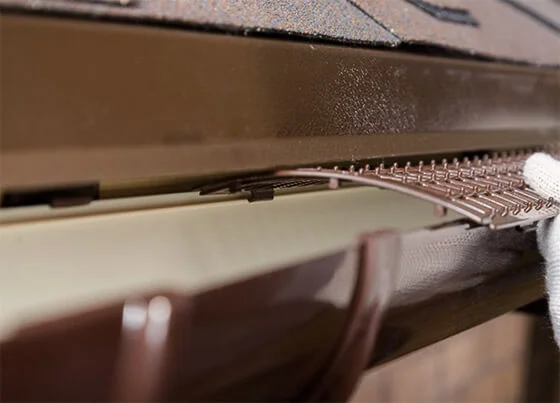

Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.
Этап 5 Установка водосточных труб

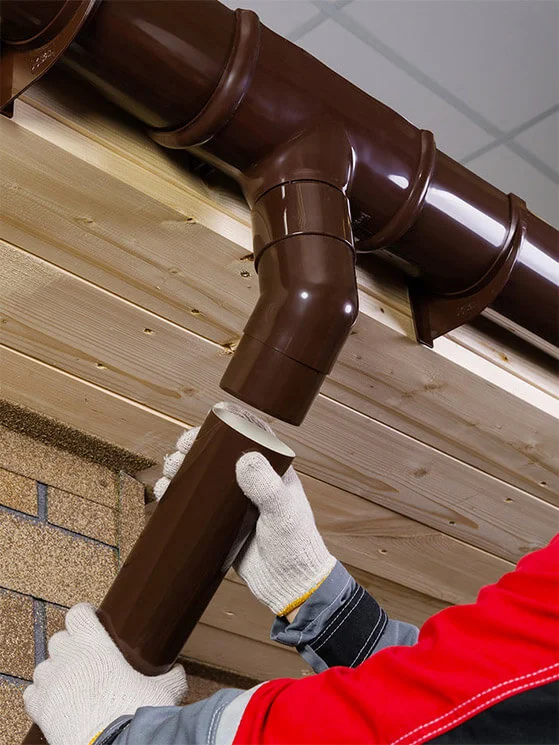

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.
На нижнее колено обязательно установите хомут.
В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

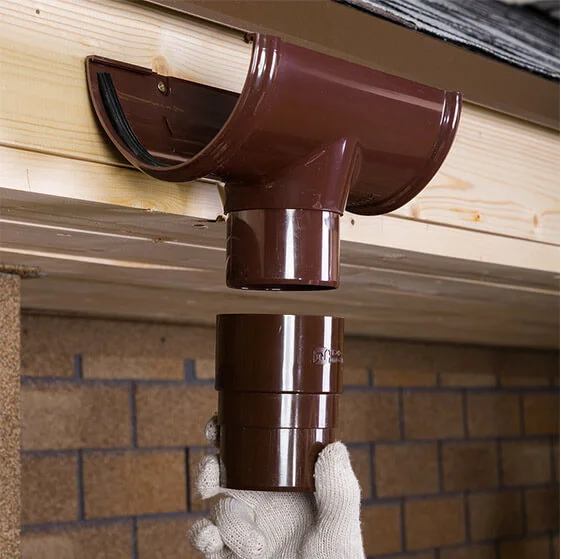

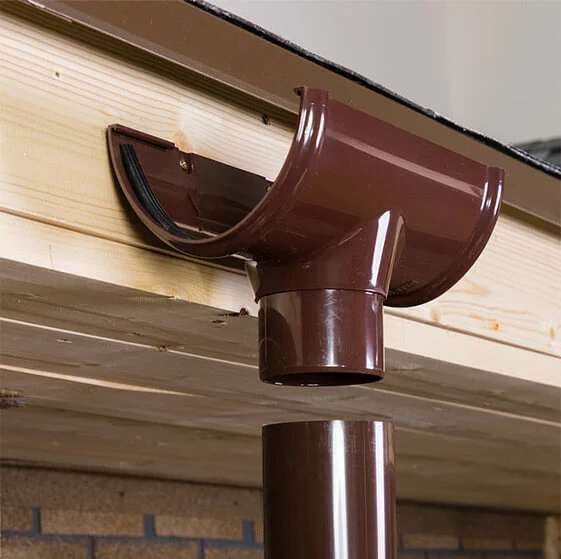

Напрямую соединить воронку с трубой
С помощью соединительной муфты

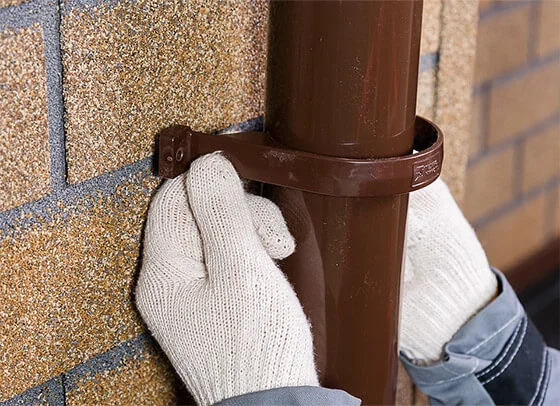

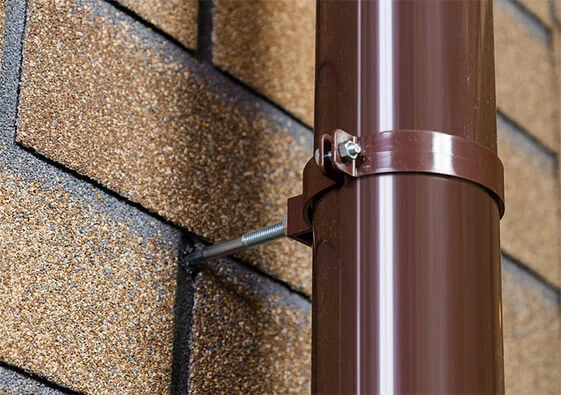

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.
В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.
- Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
- Навинтите хомуты на крепления.
- Затяните хомуты на трубе, не сдавливая слишком сильно.

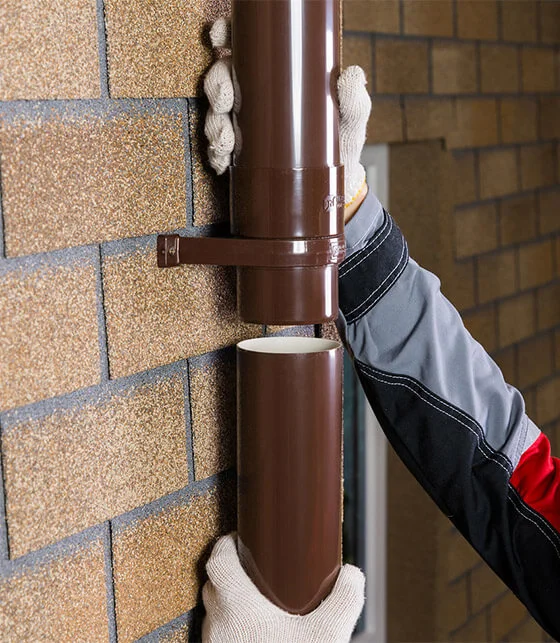

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

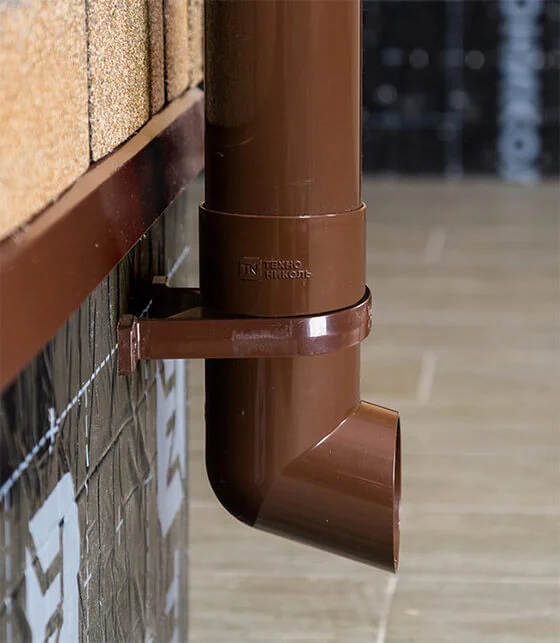

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

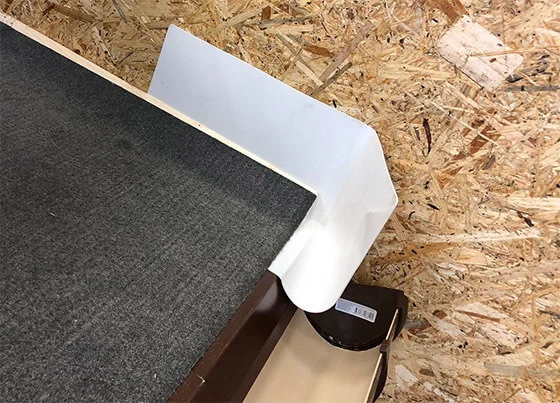

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.
правила хранения и транспортировки
-
При хранении и транспортировании продукция должна быть защищена от механических повреждений, деформаций, загрязнений, от попадания прямых солнечных лучей, от влаги, или иных атмосферных осадков.
-
Продукция должна хранится вдали от отопительных приборов (не менее 1 м).
-
Складское помещение должно быть крытым и иметь ровные полы.
-
В зимний период для хранения продукции отопление складского помещения не требуется.
-
Для рациональго использования складских помещений рекомендуется иметь стационарные стеллажи для хранения продукции. Для данной продукции не рекомендуется её хранение выше 3-х ярусов стеллажей.
-
Продукция может транспортироваться любым видом транспорта, но согласно правилам перевозки грузов на данном виде транспорта, утверждённых в установленном порядке.
-
При переносе, укладке, погрузке и разгрузке продукции запрещается бросать её и подвергать ударам.
-
Погрузочно-разгрузочные работы должны производиться в соответствии с требованиями безопасности по ГОСТ 12.3.009-76
-
Условия хранения и транспортирования продукции в части воздействия климатических факторов внешней среды — 8 (ОЖЗ) по ГОСТ 15150-69*. Условия транспортирования в части воздействия механических факторов по ГОСТ 23170-78*.
Категорически запрещается даже кратковременное хранение под прямым воздействием солнечных лучей на земле или любой другой нагреваемой поверхности
не бросать и не подвергать деформации
хранить вдали от отопительных приборов
не подвергать прямому воздействию солнечных лучей
ВАЖНО! При хранении на солнце температура внутри полиэтиленовой упаковки превышает допустимую для пластиковой водосточной системы.
весо-габаритные характеристики
Наименование | ед изм | вес шт | р-р шт | шт в пачке | вес пачка | р-р пачки | шт на поддоне |
р-р поддона | упак в поддоне |
Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|
Заглушка желоба | 0,06 | стрейч-плёнка | 5 | 20 | 360 x 175 x 65 | 1,6 | 3600 | 800 x 1200 x 1150 | 309 | |
Желоб 3 м | 3,42 | инд. рукав | 1 | — | — | — | 245 | 3100 x 1200 x 800 | 991 | |
Угол желоба внешний 90° | 0,36 | пакет | 1 | 5 | 355 x 355 x 280 | 2,7 | 180 | 800 x 1200 x 1850 | 127 | |
Угол желоба внутренний 90° | 0,41 | пакет | 1 | 5 | 355 x 355 x 280 | 2,9 | 180 | 800 x 1200 x 1850 | 134 | |
Угол желоба внешний 135° | 0,36 | пакет | 1 | 5 | 355 x 355 x 280 | 2,6 | 180 | 800 x 1200 x 1850 | 124 | |
Угол желоба внутренний 135° | 0,41 | пакет | 1 | 5 | 355 x 355 x 280 | 2,8 | 180 | 800 x 1200 x 1850 | 131 | |
Угол желоба регулируемый внешний 100–165° |
0,36 | пакет | 1 | 8 | 355 x 355 x 280 | 3,6 | 288 | 800 x 1200 x 1850 | 159 | |
Угол желоба регулируемый внутренний 100–165° |
0,41 | пакет | 1 | 8 | 355 x 355 x 280 | 4,0 | 288 | 800 x 1200 x 1850 | 173 | |
Соединитель желоба | 0,16 | пакет | 1 | 30 | 355 x 355 x 280 | 5,5 | 1080 | 800 x 1200 x 1850 | 228 | |
Воронка желоба | 0,26 | пакет | 1 | 12 | 355 x 355 x 280 | 3,8 | 432 | 800 x 1200 x 1850 | 167 | |
Колено трубы 60° | 0,24 | пакет | 1 | 14 | 355 x 355 x 280 | 4,2 | 504 | 800 x 1200 x 1850 | 181 | |
Хомут трубы | 0,095 | пакет | 1 | 100 | 355 x 355 x 280 | 10,2 | 3600 | 800 x 1200 x 1850 | 397 | |
Крепление хомута с дюбелем 100 мм |
0,027 | пакет | 10 | 100 | 210 x 160 x 130 | 3,2 | 8400 | 800 x 1200 x 800 | 299 | |
Крепление хомута с дюбелем 140 мм |
0,038 | пакет | 10 | 100 | 210 x 160 x 130 | 4,3 | 8400 | 800 x 1200 x 800 | 391 | |
Крепление хомута с дюбелем 180 мм |
0,051 | пакет | 10 | 100 | 210 x 160 x 130 | 5,6 | 8400 | 800 x 1200 x 800 | 500 | |
Муфта трубы | 0,13 | бумага | 1 | 355 x 355 x 280 | 4,3 | 1008 | 800 x 1200 x 1850 | 186 | ||
Труба 1 м | 1,31 | инд. рукав | 1 | 16 | 1010 x 370 x 370 | 22,5 | 96 | 800 x 1200 x 1300 | 165 | |
Труба 3 м | 3,96 | инд. рукав | 1 | — | — | — | 75 | 3100 x 1200 x 800 | 430 | |
Отвод трубы | 0,24 | 1 | 14 | 355 x 355 x 280 | 4,2 | 504 | 800 x 1200 x 1850 | 181 | ||
Кронштейн желоба короткий |
0,23 | — | — | 30 | 595 x 165 x 85 | 7,5 | 2700 | 800 x 1200 x 1200 | 705 | |
Кронштейн желоба усиленный |
0,32 | — | — | 25 | 570 x 190 x 105 | 8,8 | 2000 | 800 x 1200 x 1200 | 730 | |
Накладка для хомута | 0,0095 | пакет | 6 | 150 | 160 x 90 x 70 | 1,5 | 900 | 220 x 220 x 250 | 9,6 |
