Модульный элемент стяжки для несъемной опалубки

Линейка профессиональных материалов

Модульный элемент стяжки для несъемной опалубки представляет собой набор элементов, изготовленных из полимерных материалов. Используя данный набор можно собрать стяжки, которые применяются в конструкции несъемной опалубки в монолитном строительстве.

Два элемента стяжки имеют стержни с рифлением для установки крепежных замков и установки стенок опалубки толщиной от 10 до 100 мм, а соединение элементов между собой осуществляется при помощи специального крепления по принципу «шип-паз». По краям стяжек имеются закладные под арматуру, с помощью которых возможна регулировка толщины защитного слоя бетона (30, 50 или 70 мм). Удлинители не входят в комплект и используются при необходимости увеличить ширину опалубки.

  • Описание
  • характеристики
  • Применение

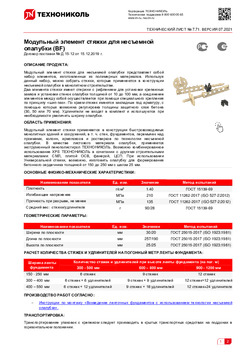

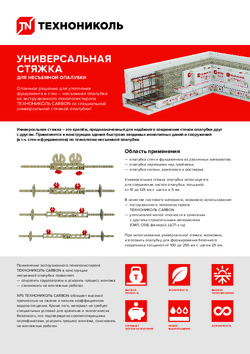

  • документация

Применяется в конструкции зданий быстровозводимых монолитных зданий и сооружений (в т.ч. стен и фундаментов) по технологии несъемной опалубки.

Универсальная стяжка опалубки используется для соединения листов опалубки, толщиной от 10 до 125 мм с шагом в 5 мм.

В качестве листового материала, возможно использование:

  • экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON
  • утеплителей малой плотности в сочетании с другими строительными материалами (СМЛ, ОSВ, фанерой, ЦСП и т.д.)

При использовании универсальной стяжки, возможно, изготовить опалубку для формирования бетонного сердечника толщиной от 100 до 250 мм с шагом 25 мм, а с удлинителем от 300 до 550 с шагом 25 мм.

Преимущества использования универсальной стяжки опалубки:

  • низкая стоимость и возможность совмещения опалубки и утеплителя в одном изделии
  • высокая скорость, точность и простота сборки опалубки
  • возможность выбрать любой листовой материал достаточной прочности и влагостойкости в качестве стенок опалубки
  • отсутствие мостиков холода в готовой конструкции
  • отсутствие демонтажных работ опалубки
  • высокая прочность на разрыв при малом весе и инертность к строительным материалам
  • возможность выбирать толщину бетонной и опалубочной частей, а также защитного слоя

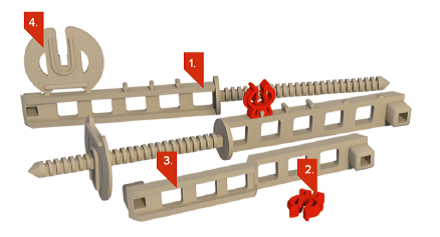

Основные элементы универсальной стяжки несъёмной опалубки

Основные элементы универсальной стяжки несъёмной опалубки

С одного конца универсальной стяжки есть стержень, имеющий специальное рифление для установки крепежных замков.
По краям стяжек имеются закладные под арматуру, с помощью которых возможна регулировка защитного слоя бетона от 30 до 70мм.
Соединение стяжек между собой обеспечивается специальным креплением
Материал универсальной стяжки опалубки: негорючий, морозостойкий, ударопрочный пластик.

  1. Универсальная стяжка;
  2. Закладная под арматуру;
  3. Удлинитель;
  4. Замок.

Этапы устройства несъемной опалубки

Шаг 1

Шаг 1.

В листовом материале (ЦСП, фанера, OSB) произвести разметку и просверлить отверстие Ø12мм

Шаг 2

Шаг 2.

Установить фиксатор арматуры на универсальную стяжку на необходимом расстоянии (30, 50 или 70 мм) для обеспечения защитного слоя.

Шаг 3

Шаг 3.

Установить в отверстие универсальную стяжку опалубки фиксатором арматуры вверх.

Шаг 4

Шаг 4.

Плотно прижав к листу замок, закрепить универсальную стяжку опалубки на листе. Замок установить на стержень и нажать вниз до упора.

Шаг 5

Шаг 5.

Закрепить универсальную стяжку на плите XPS ТЕХНОНИКОЛЬ CARBON, проколов плиту стержнем. С обратной стороны плиты теплоизоляции установить замок (см. шаг 4).

Шаг 6

Шаг 6.

Скрепить обе стяжки, совместив замки ответных частей. Закладные под арматуру должны находиться на одной стороне стяжки сверху.

Шаг 7

Шаг 7.

Произвести установку и вязку арматурного каркаса внутри опалубки. Продольные прутки каркаса уложить на закладные под арматуру.

Шаг 8

Шаг 8.

Произвести заливку бетонной смеси с виброуплотнением.

Технические характеристики:

Наименование показателя

Значение

Толщина листовых материалов опалубки, мм 10-100 (с шагом 5 мм)
Толщина бетонного сердечника, мм 100-250 (с шагом 25 мм)
Прочность на разрыв, Н ~2450
Вес одной стяжки, кг 0,07
Количество в упаковке, шт 150

Модульный элемент стяжки применяется в конструкции быстровозводимых монолитных зданий и сооружений, в т. ч. стен, фундаментов, перемычек над проемами, колонн, армопоясов и ростверков по технологии несъемной опалубки. В качестве листового материала опалубки, применяется экструзионный пенополистирол ТЕХНОНИКОЛЬ. Возможно комбинированное использование ХРS ТЕХНОНИКОЛЬ в сочетании с другими строительными материалами: СМЛ, плитой ОСВ, фанерой, ЦСП. При использовании Универсальной стяжки, возможно, изготовить опалубку для формирования бетонного сердечника толщиной от 150 до 250 мм с шагом 25 мм.
