XPS CARBON PROF
Высокая прочность
Высокое теплосбережение
Устойчив к влаге
Простота монтажа
Стабильность размеров
СТО: 72746455—3.3.1—2012
XPS ТЕХНОНИКОЛЬ CARBON PROF – материал для профессиональных строителей. Повышенная прочность и низкий показатель теплопроводности - ключевые преимущества материал этой линейки. При производстве XPS ТЕХНОНИКОЛЬ CARBON PROF используются наноразмерные частицы углерода. Наноуглерод стабилизирует характеристики прочности и теплопроводности. Благодаря насыщению наноуглеродом, плиты XPS ТЕХНОНИКОЛЬ CARBON PROF сохраняют свои характеристики на протяжении всего срока службы материала. Долговечность материала подтверждена НИИСФ РААСН и составляет более 50 лет.
Маркировкой RF отмечены продукты, содержащие антипирены, затрудняющие возгорание материала.
Плиты CARBON PROF — профессиональный теплоизоляционный материал из экструзионного пенополистирола. Его используют в промышленном и гражданском строительстве для утепления:
- фундаментов,
- цоколей,
- стен,
- эксплуатируемых и «зеленых» кровель,
- полов, в том числе нагружаемых конструкций.
Экструзионный пенополистирол экологичен и безопасен, не впитывает влагу и не теряет основных свойств со временем. Сочетание низкой теплопроводности и высокой прочности достигается за счет однородной структуры и применения нанографита.
НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ
Основной плюс XPS CARBON PROF — высокий показатель теплосбережения. Экструзионный пенополистирол ТЕХНОНИКОЛЬ обладает мелкой закрытопористой структурой и производится с применением наноразмерных частиц углерода для улучшения физико-механических характеристик: увеличения прочности, снижения теплопроводности до диапазона в 0,029–0,030 Вт/м*К при (25±5) ºC и сохранения стабильности данных показателей на протяжении всего срока службы.
Калькулятор толщины теплоизоляции
ВЫСОКАЯ ПРОЧНОСТЬ
Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF обладает высокой прочностью на сжатие: не менее 250 кПа для толщины теплоизоляции от 40мм при 10% относительной деформации. Это особенно важно для эксплуатируемых кровель и других нагружаемых конструкций. В линейку XPS CARBON PROF входят плиты теплоизоляции и с большими показателями прочности на сжатие. Такая продукция дополнительно маркируется значением, соответствующим величине прочности в кПа (например, 300 или 400).
НИЗКОЕ ВОДОПОГЛОЩЕНИЕ
Плиты XPS ТЕХНОНИКОЛЬ CARBON PROF не боятся влаги. Структура из множества мелких ячеек размером 0,1–0,2 мм по всему объему материала обеспечивает практически нулевой коэффициент водопоглощения. Даже при погружении в жидкость на 28 дней водопоглощение пенополистирола не превышает 0,18%. Поэтому утеплитель не накапливает влагу в процессе использования, не меняется в объеме и не разрушается при перепадах температур.
УДОБСТВО МОНТАЖА
Экструзионный пенополистирол — легкий материал. Плиты XPS CARBON PROF меньше нагружают конструкции, их удобно перевозить, хранить и монтировать.
Калькулятор количества пачек
ЭКОЛОГИЧНОСТЬ И БЕЗОПАСНОСТЬ

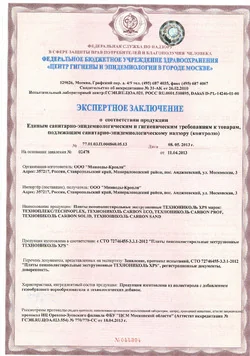

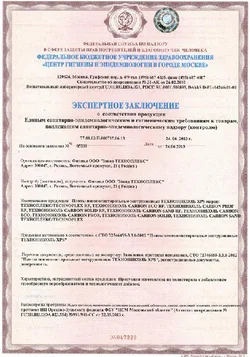

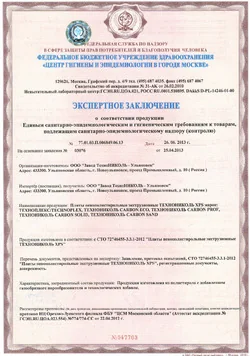

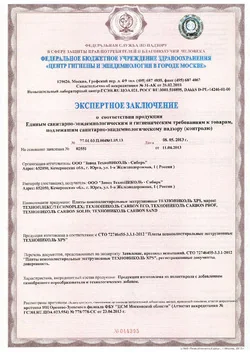

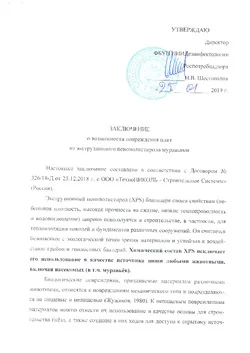

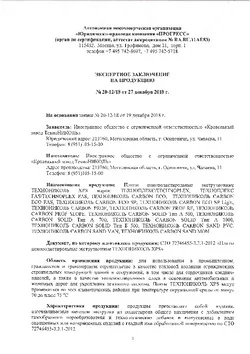

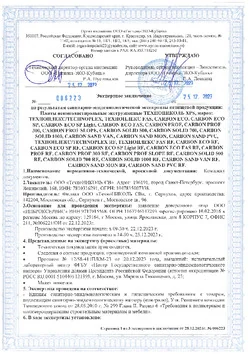

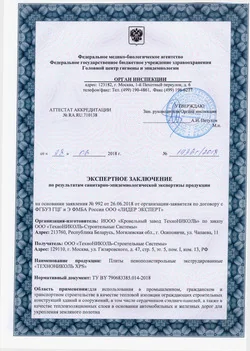

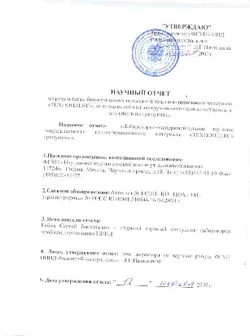

Материал плит XPS ТЕХНОНИКОЛЬ не выделяет вредных веществ, что подтверждено исследованиями ФГУН НИИ Роспотребнадзора. Кроме того, материал обладает высокой биостойкостью и не является питательной средой для грызунов, что подтверждено исследованиями Института дезинфектологии и Исследовательским центром «Биостойкость» Экоцентра МГУ. Плиты CARBON PROF соответствуют стандартам LEED, а также сертифицированны экомаркировкой «Листок жизни» — единственной, которую признала на международном уровне Всемирная ассоциация экомаркировки.
ДОЛГОВЕЧНОСТЬ

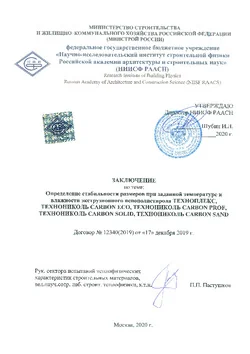

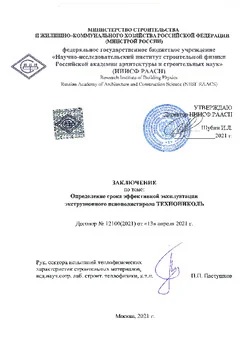

Срок службы плит из экструдированного пенополистирола — не менее 50 лет. Долговечность подтверждена НИИСФ РААСН. Введение в состав экструзионного пенополистирола наночастиц графита позволяет плитам XPS ТЕХНОНИКОЛЬ CARBON PROF сохранять стабильно высокие характеристики во время всего срока службы. Постоянный контроль качества гарантирует соответствие материала заявленным характеристикам, а также четкое соблюдение геометрических размеров плит.

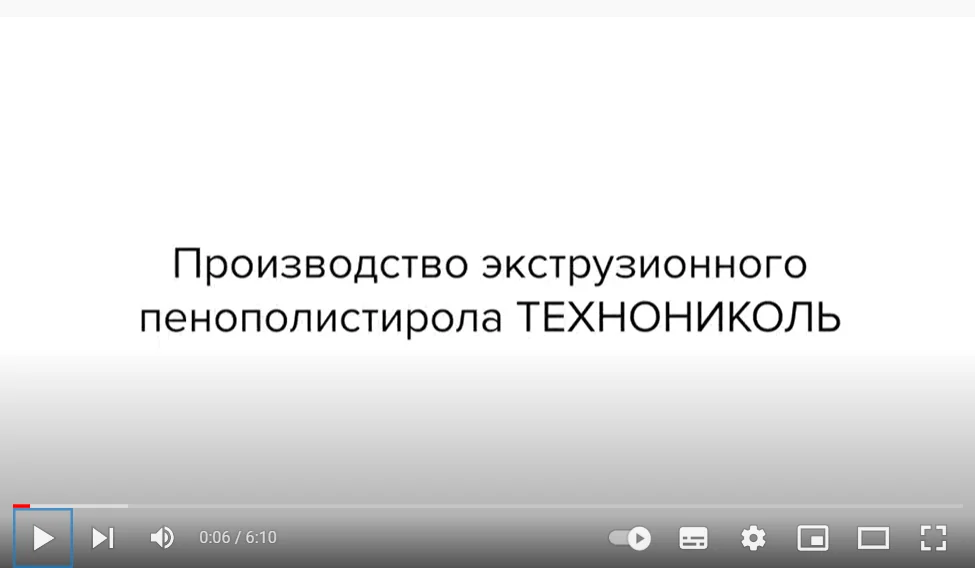

Производство экструзионного пенополистирола (XPS) ТЕХНОНИКОЛЬ
ВАРИАНТЫ ПЛИТ

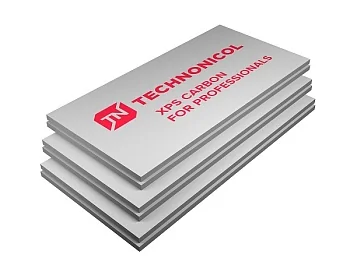

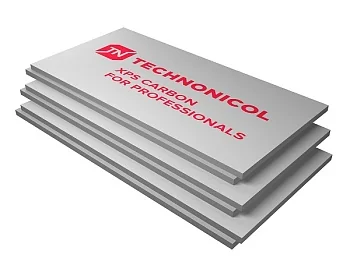

Плиты CARBON PROF выпускаются с L-кромкой по всем четырем сторонам (она позволяет укладывать плиты без сквозных швов и снижает потери тепла на стыках).
Плита с гладкой кромкой Плита с L-кромкой
Плиты с L-кромкой, в отличие от плит с гладкой кромкой,
не имеют на стыках мостиков холода, по которым уходит тепло.
К тому же L-кромка (ее также называют г-образной) легче монтируется.
Плиты с L-кромкой доступны в размере 1180 х 580 мм. По согласованию с заказчиком возможен выпуск других размеров.

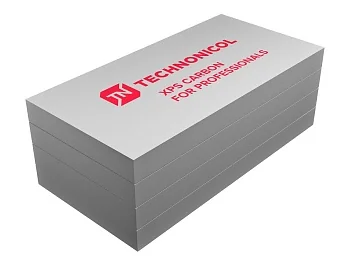

Для изготовления плит толщиной 80 мм и более используется технология ThermoBonding. Можно формировать блоки толщиной до 400 мм, последовательно склеивая плиты стандартной толщины с помощью разогрева верхних слоев материала. Сцепление отдельных плит происходит на макромолекулярном уровне, поэтому они обладают высокими прочностными характеристиками на разрыв слоев.
Таблица размеров:
| Толщина, мм | 40 | 50 | 60 | 80 | 100 | 120 |
| Длина, мм | 1180 | 1180 | 1180 | 1180 | 1180 | 1180 |
| Ширина, мм | 580 | 580 | 580 | 580 | 580 | 580 |
| Количество плит в пачке, шт. | 10 | 8 | 7 | 5 | 4 | 3 |
|
Площадь продукции в пачке, м2 |
6,8440 | 5,4752 | 4,7908 | 3,4220 | 2,7376 | 2,0532 |
|
Объем продукции в одной пачке, м3 |
0,273760 | 0,273760 | 0,287450 | 0,273760 | 0,273760 | 0,246380 |
ГЛАВНЫЕ ПРЕИМУЩЕСТВА ПЛИТ ТЕХНОНИКОЛЬ CARBON PROF
- Эффективно защищают от теплопотерь.
- Прочные, можно использовать в нагружаемых конструкциях.
- Практически не впитывают влагу.
- Безопасны для здоровья, не выделяют вредных веществ.
- Служат 50 лет без потерь свойств.
| Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытания |
| Прочность на сжатие при 10% относительной деформации | кПа | не менее |
250 |
ГОСТ EN 826-2011, ГОСТ 32310-2020 (EN 13164+А.1:2015) |
| Прочность при изгибе | кПа | не менее |
250 |
ГОСТ 17177-94 |
| Декларируемая теплопроводность (λD) | Вт/(м*К) | не более | 0.034 | ГОСТ 7076-99,ГОСТ 32310-2020 (EN 13164+А.1:2015) |
| Теплопроводность экспл. (λА) | Вт/(м*К) | не более | 0.035 | ГОСТ Р 59985 - 2022 |
| Теплопроводность экспл. (λБ) | Вт/(м*К) | не более | 0.036 | ГОСТ Р 59985 - 2022 |
| Водопоглощение по объему | % | не более | 0,2 | ГОСТ 15588-2014 |
| Водопоглощение при длительном полном погружении образцов на 28 суток | % | не более WL(T)0,6 | 0,18 | ГОСТ EN 12087-2011 |
| Коэффициент паропроницаемости µ | мг/(м•ч•Па) | - | 0,008 | ГОСТ 25898-2020 |
| Группа горючести | - | - | Г3,Г4 | ГОСТ 30244-94 |
| Группа воспламеняемости | - | - | В2 | ГОСТ 30402-96 |
| Группа дымообразующей способности | - | - | Д3 | ГОСТ 12.1.044-89 (ИСО 4589-84) |
| Группа токсичности | - | - | Т2 | ГОСТ 12.1.044-89 (ИСО 4589-84) |
| Минимальная температура эксплуатации | ºC | не ниже | -70 | СТО 72746455-3.3.1-2012 |
| Максимальная температура эксплуатации | ºC | не выше | +75 | СТО 72746455-3.3.1-2012 |
Теплоизоляционные плиты могут выпускаться с прочностью на сжатие при 10 %-ной относительной деформации выше указанных в таблице значений, в этом случае продукция маркируется отдельным числовым значением, характеризующим величину прочности плиты на сжатие в кПа (например, 200, 250, 300, 400). При этом значения всех остальных показателей соответствуют значениям, указанным в таблице.
Теплопроводность λ25 измерена в течение 24 часов с момента выпуска продукции.
Плиты группы горючести Г3 дополнительно маркируются индексом RF.
Геометрические параметры:
| Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
| Толщина | мм | в пределах | 40—100 | ГОСТ ЕN 823-2011 |
| Длина | мм | в пределах | 1180 | ГОСТ ЕN 822-2011 |
| Ширина | мм | в пределах | 580 | ГОСТ ЕN 822-2011 |
Плиты толщиной 80 мм и более могут производиться с применением метода ThermoBonding.
По согласованию с потребителем возможно изготовление плит других длин и ширин.
Добрый день! Индекс улучшения изоляции ударного шума перекрытием с устройством плавающей стяжки с теплоизоляцией из XPS и подложки из геотекстиля составляет 28 дБ. Протокол испытаний ТЕХНОНИКОЛЬ CARBON PROF на виброакустические свойства с предоставлением значений динамического модуля упругости представлен в разделе "Документация - Прочее": https://www.tn.ru/upload/iblock/11c/78l0e4vv62m6n5qe497z27651stdlx3b/Protokol-ispytaniy-TEKHNONIKOL-CARBON-na-vibroakusticheskie-svoystva-_Vydan-NII-stroitelnoy-fiziki-RA.pdf.
Добрый день! Значения показателя плотности необходимы для расчета массы перевозимой продукции при расчете логистических параметров и норм загрузки транспортных средств, а также для расчета нагрузок при проектировании зданий и сооружений. Плотность марки XPS ТЕХНОНИКОЛЬ CARBON PROF составляет 20,0-35,0 кг/м³. Прочность на сжатие при 10% деформации составляет не менее 250 кг/м².

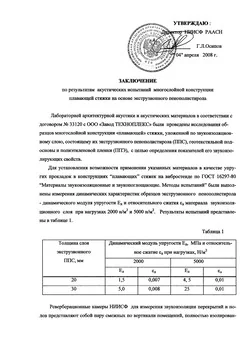

Добрый день! Протокол акустических испытаний на определение динамического модуля упругости с применением "плавающей" стяжки будет отправлен вам на электронную почту.
Здравствуйте. Экструзионный пенополистирол ТЕХНОНИКОЛЬ обладает низкой паропронизаемостью в пределах 0,007-0,009 мг/(м*ч*Па).
Здравствуйте. Для утепления дороги и систем с повышенными нагрузками рекомендуется применять плиты из экструзионного пенополистирола с высокими прочностными характеристиками на сжатие, такими значениями обладают марки XPS ТЕХНОНИКОЛЬ CARBON. Выбор в сторону менее прочной теплоизоляции должен компенсироваться увеличением защитного слоя. Для утепления цоколя рекомендуем применять XPS ТЕХНОНИКОЛЬ CARBON ECO FAS с готовой фрезерованной поверхностью для лучшего сцепления.
Здравствуйте. Согласно системе ТН-ФАСАД Комби для отделки наружных стен керамогранитом с применением плит из экструзионного пенополистирола рекомендуем использовать грунтовку фасадную универсальную ТЕХНОНИКОЛЬ 010.
Здравствуйте. В качестве временной фиксации теплоизоляционных плит из экструзионного пенополистирола CARBON PROF 300 к гидроизоляции рекомендуем клей-пену ТЕХНОНИКОЛЬ PROFESSIONAL для пенополистирола или Крепеж ТЕХНОНИКОЛЬ №01 и №02 для фиксации плит XPS к битумной или битумно-полимерной гидроизоляции. В качестве крепления на основание - штукатурно-клеевую смесь ТЕХНОНИКОЛЬ 220 после подготовки основания грунтовкой универсальной ТЕХНОНИКОЛЬ 010.

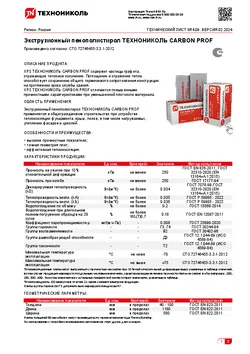

Здравствуйте. Группа горючести экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON - Г4 или Г3 (при использовании антипиренов). Технический лист.

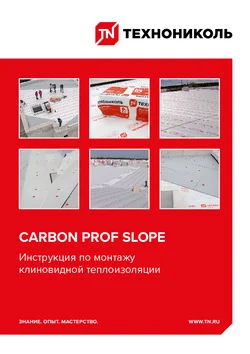

Здравствуйте. Инструкции по монтажу CARBON PROF в наличии на различные виды работ указаны в технических одобрениях и в статьях на сайте nav.tn.ru.
Добрый день. В инструкции есть описание https://www.tn.ru/catalogue/ekstruzionnyy-penopolistirol/
Видеоролик https://youtu.be/3Sl0_nNN4vo
XPS CARBON PROF имеет высокую прочность на сжатие: не менее 250 кПа для теплоизоляции толщиной от 40 мм. Это позволяет использовать материал в конструкции эксплуатируемых кровель. Также в линейку ТЕХНОНИКОЛЬ Carbon Prof входят плиты с повышенными показателями прочности – показатель обозначается соответствующей маркировкой.
Применение продукции зависит от назначения. Например, плиты CARBON PROF SLOPE позволяют создать уклон и контруклоны на кровле.
Здравствуйте. Маркировка ППС35 имеет плотность 35кг/м³ и прочность на сжатие при 10% относительной деформации не менее 250 кПа. Данные характеристики соответствуют плитам из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF.
Добрый день.
Сборная стяжка укладывается свободно со смещением стыков плит и скрепляется между собой. Без фиксации к основанию. п. 9.4 Плиты сборной стяжки из ЛПП или ЦСП-1 укладывают в два слоя таким образом, чтобы стык нижних плит находился по центру верхней плиты. Плиты верхнего и нижнего слоя должны быть скреплены между собой при помощи заклепок или сверлоконечных саморезов с уменьшенным сверлом c диаметром резьбы не менее 5,5 мм и длиной не менее 40 мм. Количество крепежа подбирается из расчета не менее 12 шт. на 1 м². Крепеж должен располагаться равномерно по всей поверхности листа.
В местах повышенной ветровой нагрузки (у парапетов, в углах кровли, примыканиях к выступающим над плоскостью кровли узлам) сборную стяжку необходимо механически закрепить к основанию с шагом не более 250 мм. https://nav-tn.storage.yandexcloud.net/iblock/dbb/5dhjn8bl5118hrd4onxpmt5t5epqd8ee/STO-72746455_4.1.1_2020_Kryshi-s-vodoizol.-kovrom-iz-rul.-bit._polim.-i-polim.-mat_ov_izm.1.pdf
Добрый день! Марка CARBON PROF- ПГС сегмент, прочность на сжатие 250кпа при 10% сжатии, CARBON ECO SP – продукция под плитные фундаменты в КМС, спецмарка, прочность на сжатие 400Кпа при 10% сжатии.
Материалы отличаются друг от друга по способу изготовления, параметрам и области применения. При этом эффективность теплоизоляции экструдированного XPS существенно выше, чем у обычного пенополистирола. Поэтому XPS производства ТехноНИКОЛЬ используют для утепления фасадов, полов, кровли, потолка и фундамента.
Экструзионный пенополистирол серии ТЕХНОНИКОЛЬ CARBON PROF применяется в общегражданском строительстве при устройстве теплоизоляции фундамента, крыш, полов, в том числе нагружаемых, утеплении фасадов и цоколей. В большинстве системных решений Корпорации ТЕХНОНИКОЛЬ рекомендовано использование продуктов линейки XPS CARBON PROF
