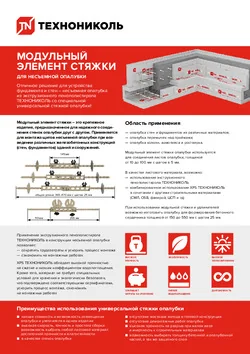

Модульный элемент стяжки для несъемной опалубки
Модульный элемент стяжки для несъемной опалубки представляет собой набор элементов, изготовленных из полимерных материалов. Используя данный набор можно собрать стяжки, которые применяются в конструкции несъемной опалубки в монолитном строительстве.
Два элемента стяжки имеют стержни с рифлением для установки крепежных замков и установки стенок опалубки толщиной от 10 до 100 мм, а соединение элементов между собой осуществляется при помощи специального крепления по принципу «шип-паз». По краям стяжек имеются закладные под арматуру, с помощью которых возможна регулировка толщины защитного слоя бетона (30, 50 или 70 мм). Удлинители не входят в комплект и используются при необходимости увеличить ширину опалубки.
Применяется в конструкции зданий быстровозводимых монолитных зданий и сооружений (в т.ч. стен и фундаментов) по технологии несъемной опалубки.
Универсальная стяжка опалубки используется для соединения листов опалубки, толщиной от 10 до 125 мм с шагом в 5 мм.
В качестве листового материала, возможно использование:
- экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON
- утеплителей малой плотности в сочетании с другими строительными материалами (СМЛ, ОSВ, фанерой, ЦСП и т.д.)
При использовании универсальной стяжки, возможно, изготовить опалубку для формирования бетонного сердечника толщиной от 100 до 250 мм с шагом 25 мм, а с удлинителем от 300 до 550 с шагом 25 мм.
Преимущества использования универсальной стяжки опалубки:
- низкая стоимость и возможность совмещения опалубки и утеплителя в одном изделии
- высокая скорость, точность и простота сборки опалубки
- возможность выбрать любой листовой материал достаточной прочности и влагостойкости в качестве стенок опалубки
- отсутствие мостиков холода в готовой конструкции
- отсутствие демонтажных работ опалубки
- высокая прочность на разрыв при малом весе и инертность к строительным материалам
- возможность выбирать толщину бетонной и опалубочной частей, а также защитного слоя

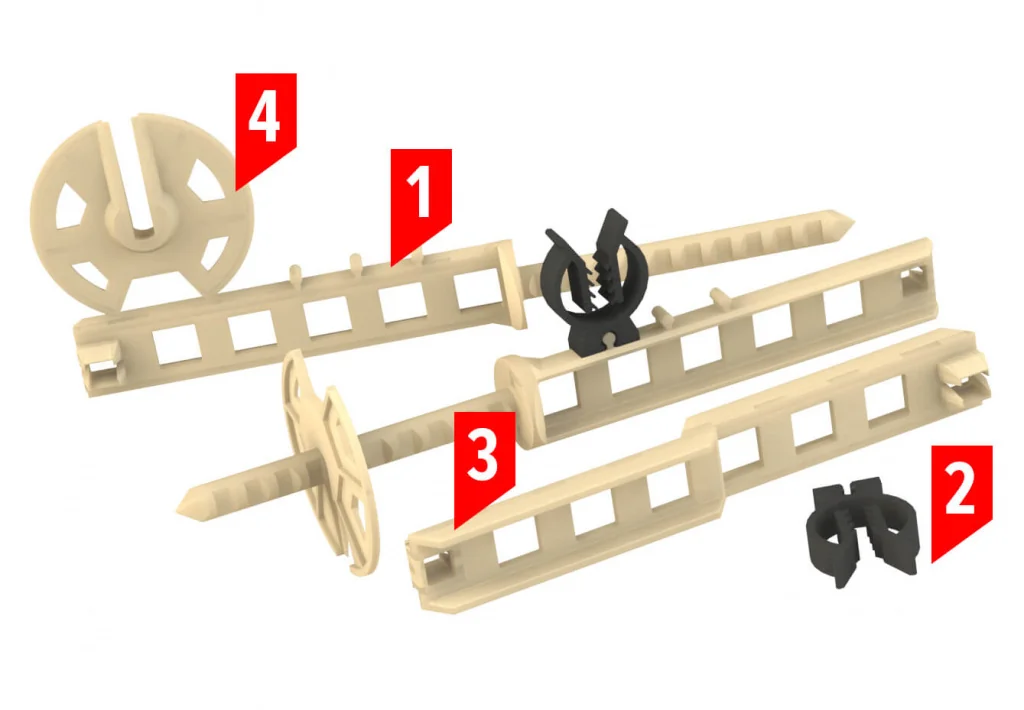

Основные элементы универсальной стяжки несъёмной опалубки
С одного конца универсальной стяжки есть стержень, имеющий специальное рифление для установки крепежных замков.
По краям стяжек имеются закладные под арматуру, с помощью которых возможна регулировка защитного слоя бетона от 30 до 70мм.
Соединение стяжек между собой обеспечивается специальным креплением
Материал универсальной стяжки опалубки: негорючий, морозостойкий, ударопрочный пластик.
- Универсальная стяжка;
- Закладная под арматуру;
- Удлинитель;
- Замок.
Этапы устройства несъемной опалубки
|
|
Шаг 1. В листовом материале (ЦСП, фанера, OSB) произвести разметку и просверлить отверстие Ø12мм |
|
|
Шаг 2. Установить фиксатор арматуры на универсальную стяжку на необходимом расстоянии (30, 50 или 70 мм) для обеспечения защитного слоя. |
|
|
Шаг 3. Установить в отверстие универсальную стяжку опалубки фиксатором арматуры вверх. |
|
|
Шаг 4. Плотно прижав к листу замок, закрепить универсальную стяжку опалубки на листе. Замок установить на стержень и нажать вниз до упора. |
|
|
Шаг 5. Закрепить универсальную стяжку на плите XPS ТЕХНОНИКОЛЬ CARBON, проколов плиту стержнем. С обратной стороны плиты теплоизоляции установить замок (см. шаг 4). |
|
|
Шаг 6. Скрепить обе стяжки, совместив замки ответных частей. Закладные под арматуру должны находиться на одной стороне стяжки сверху. |
|
|
Шаг 7. Произвести установку и вязку арматурного каркаса внутри опалубки. Продольные прутки каркаса уложить на закладные под арматуру. |
|
|
Шаг 8. Произвести заливку бетонной смеси с виброуплотнением. |
|

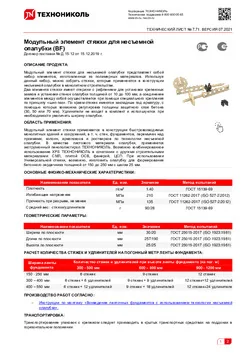

Наименование показателя |
Значение |
| Толщина листовых материалов опалубки, мм | 10-100 (с шагом 5 мм) |
| Толщина бетонного сердечника, мм | 100-250 (с шагом 25 мм) |
| Прочность на разрыв, Н | ~2450 |
| Вес одной стяжки, кг | 0,07 |
| Количество в упаковке, шт | 150 |
Логистические параметры:
| Наименование показателя | Ед.изм. | Значение | Метод испытания |
|---|---|---|---|
| Ширина по плоскости | мм | 30/20 | ГОСТ 25015-2017 (ISO 1923:1981) |
| Длина по плоскости | мм | 257/190 | ГОСТ 25015-2017 (ISO 1923:1981) |
| Высота по плоскости | мм | 25/25 | ГОСТ 25015-2017 (ISO 1923:1981) |
Добрый день! Верно, в комплектацию 1 шт. модульного элемента стяжки для несъемной опалубки входят: универсальная стяжка опалубки 2 шт., закладная под арматуру 2 шт., замок 2 шт. (упаковываются и поставляются в комплекте по 50 шт. в картонной упаковке). Удлинитель модульного элемента поставляется отдельно в картонной коробке по 50 шт.
Здравствуйте. Устройство стен с несъемной опалубкой из XPS ТЕХНОНИКОЛЬ возможно при обеспечении ее устойчивости. Несъемную опалубку следует проектировать как составную часть конструкции. В решениях ТЕХНОНИКОЛЬ с несъемной опалубкой применяется конструктивный элемент Угловой крепеж XPS ТЕХНОНИКОЛЬ, который обеспечивает надежную фиксацию опалубочных листовых элементов конструкции под прямым углом друг к другу. Решения со съемной опалубкой из XPS ТЕХНОНИКОЛЬ отсутствуют.
Модульный элемент стяжки применяется в конструкции быстровозводимых монолитных зданий и сооружений, в т. ч. стен, фундаментов, перемычек над проемами, колонн, армопоясов и ростверков по технологии несъемной опалубки. В качестве листового материала опалубки, применяется экструзионный пенополистирол ТЕХНОНИКОЛЬ. Возможно комбинированное использование ХРS ТЕХНОНИКОЛЬ в сочетании с другими строительными материалами: СМЛ, плитой ОСВ, фанерой, ЦСП. При использовании Универсальной стяжки, возможно, изготовить опалубку для формирования бетонного сердечника толщиной от 150 до 250 мм с шагом 25 мм.
