Сегменты и полуцилиндры, теплоизоляционные кольцевые изделия XPS ТЕХНОНИКОЛЬ

Линейка профессиональных материалов

ТУ: 22.21.41-118-72746455-2018

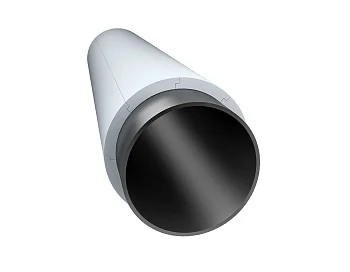

Сегменты и полуцилиндры XPS ТЕХНОНИКОЛЬ, а также теплоизоляционные кольцевые изделия XPS ТЕХНОНИКОЛЬ используется для теплоизоляции трубопроводов надземной, подземной канальной и бесканальной прокладок.

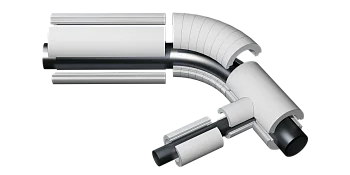

Изделия имеют широкую номенклатуру типоразмеров для трубопроводов диаметром от 20 до 1620 мм. Теплоизоляцию выполняют из отдельных сборных элементов, которые выпускаются следующих видов:

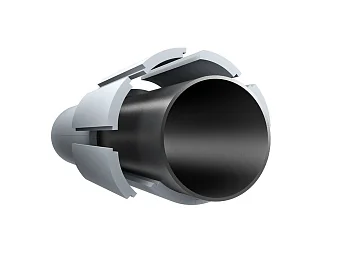

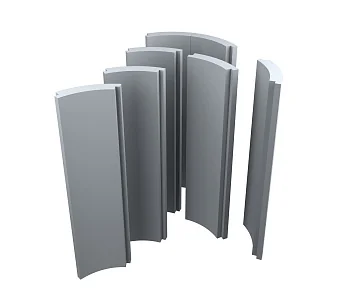

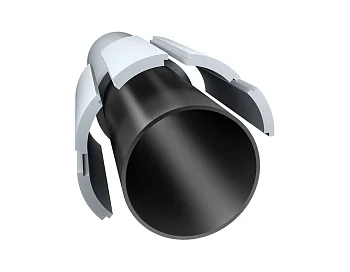

  • Линейные элементы (сегменты — С и полуцилиндры — ПЦ) для прямолинейных участков;

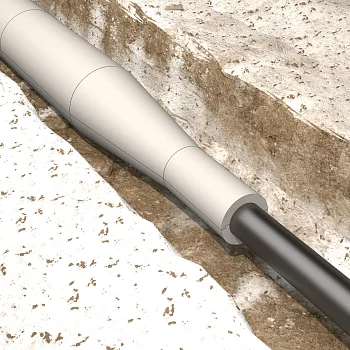

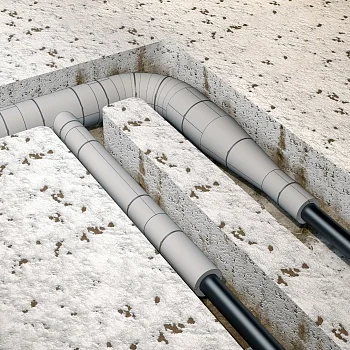

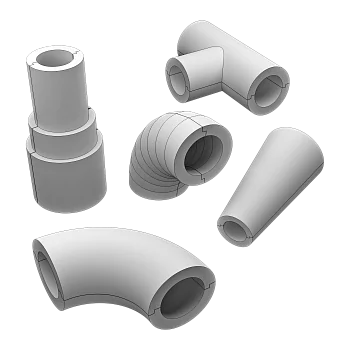

  • Фасонные элементы (отводы — ОТВ, тройники — ТР, переходы — П) — для переходных и узловых участков.

Для тепловой изоляции трубопроводов с устройством защитных слоев применяются изделия марки ТЕХНОНИКОЛЬ CARBON PROF.

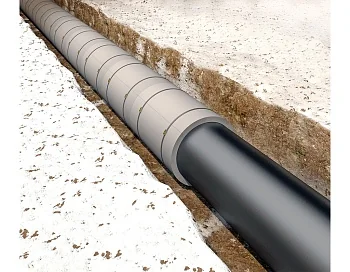

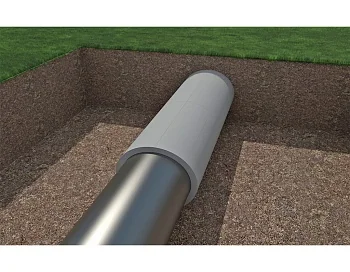

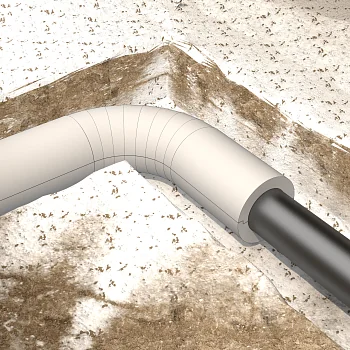

При бесканальной прокладке трубопроводов в грунте, где требуется высокая прочность теплоизоляционного материала на сжатие, применяются изделия марки ТЕХНОНИКОЛЬ CARBON SOLID.

Для улучшения противопожарных свойств выпускают изделия с добавками антипиренов, такие изделия имеют индекс RF в обозначении.

Крепление кольцевой теплоизоляции XPS ТЕХНОНИКОЛЬ

Для крепления применяют:

  • бандажи из лент из нержавеющей стали толщиной 0,5 мм и шириной 12–20 мм, которые крепятся пряжками из нержавеющей стали;
  • бандажи из стальной упаковочной ленты толщиной 0,7 мм и шириной 20 мм, которые крепятся пряжками из оцинкованной стали;
  • бандажи из упаковочной полиамидной ленты.

Шаг установки бандажей — 500 мм.

Преимущества

  • Высокая прочность материала обеспечивает защиту трубопровода от механических повреждений, в том числе острыми гранями скалистых пород. Не требуется дополнительная внешняя защита (кожух) при подземной бесканальной прокладке.
  • Высокое теплосбережение благодаря эффективной теплоизоляции труб сохраняет заданную температуру по всей длине трубопровода. Снижается тепловое воздействие труб на вечномерзлые грунты, предотвращая нежелательные деформации трубопровода.
  • Простота и удобство монтажа за счет малого веса материала и легкого закрепления материала на трубе с помощью ленты и пряжек. Сокращаются сроки монтажных работ.
  • Минимальное водопоглощение позволяет прокладывать трубопровод во влажных условиях и водонасыщенных грунтах.
  • Долговечность материала не менее 50 лет способствует максимальной безопасности, эффективности и надежности на протяжении всего срока эксплуатации трубопровода.
Смотрите также
Технические характеристики:
Наименование показателя Ед. изм. Критерий PROF SOLID Метод испытаний
Прочность на сжатие теплоизоляционного слоя при 10 % относительной деформации кПа не менее 200 500 ГОСТ 17177-94
Декларируемая теплопроводность (λD) Вт/(м*К) не более 0.034 0.034 ГОСТ 7076-99,ГОСТ 32310-2020 (EN 13164+А.1:2015)
Теплопроводность экспл. (λА) Вт/(м*К) не более 0.035 0.035 ГОСТ Р 59985 - 2022
Теплопроводность экспл. (λБ) Вт/(м*К) не более 0.036 0.036 ГОСТ Р 59985 - 2022
Водопоглощение в течение 24 ч по объему % не более 0.2 0.2 ГОСТ 15588-2014
Коэффициент паропроницаемости μ мг/(м∙ч∙Па) - 0.007 0.004 ГОСТ 25898-2020
Минимальная температура эксплуатации °С не ниже -70 -70 ТУ 22.21.41-118-72746455-2018
Максимальная температура эксплуатации °С не выше 75 75 ТУ 22.21.41-118-72746455-2018
Группа горючести - - Г4 Г4 ГОСТ 30244-94
Группа воспламеняемости - - В3 В3 ГОСТ 30402-96
Группа дымообразующей способности - - Д3 Д3 ГОСТ 12.1.044-89 (ИСО 4589-84)
Группа токсичности - - Т3 Т3 ГОСТ 12.1.044-89 (ИСО 4589-84)

Возможно применение при температуре до 115 °С при устройстве промежуточного предохранительного слоя из температуростойких волокнистых материалов.

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:

Диаметр трубопровода Размеры изделий
Внутренний диаметр, (мм) Длина (мм) Толщина (мм)
ПОЛУЦИЛИНДРЫ
57 60 1200, 2400 30,40
76 80 1200, 2400 30,40
89 95 1200, 2400 40,50
108 115 1200, 2400 40,50
СЕГМЕНТЫ
133 140 2400 40,50
159 165 2400 40,50
219 225 2400 40,50
273 280 2400 50,60
325 330 2400 50,60
426 435 2400 50,60,80
529 540 2400 50,60,80
630 640 2400 50,60,80
720 730 2400 50,60,80
820 830 2400 50,60,80
920 930 2400 50,60,80
1020 1030 2400 60,80,100
1220 1230 2400 60,80,100
1420 1430 2400,4000 60,80,100

По согласованию с потребителем допускается изготовление изделий других размеров по диаметру, длине и толщине.

На ваши вопросы отвечают специалисты компании Технониколь
Александр
Извините, а каков радиус кривизны?
27.12.2021
Эксперт Технониколь

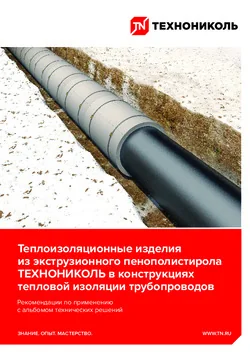

Добрый день! У нас нет такого параметра, как радиус кривизны, скорее всего имеется в виду радиус или диаметр изделия, можно посмотреть в руководстве Табл 1.2 https://nav.tn.ru/upload/iblock/aa8/Teploproekt.pdf

Задать вопрос
Хотите задать вопрос? Напишите нам!
Выберите вашу сферу
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
Полуцилиндры и сегменты XPS ТЕХНОНИКОЛЬ используются для теплоизоляции трубопроводов надземной, подземной канальной и бесканальной прокладок. В том числе: водопроводов, воздухопроводов, газопроводов, нефтепроводов, трубопроводов с температурой ниже окружающей среды на объектах пищевой промышленности, холодильниках, складах пищевых продуктов и прочих объектах.

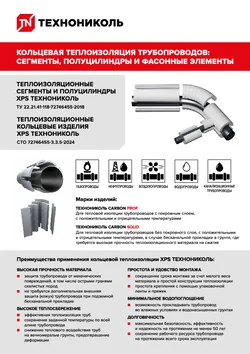

Рекламные материалы

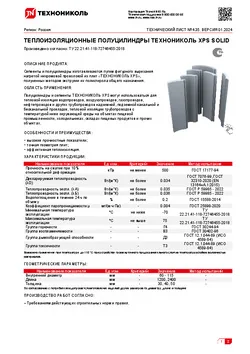

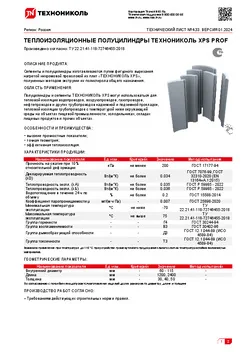

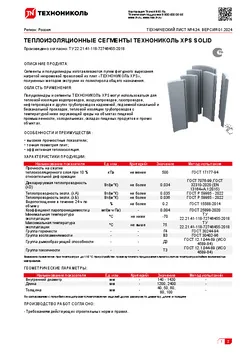

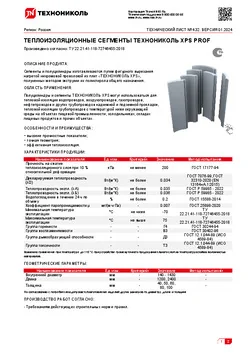

Технический лист

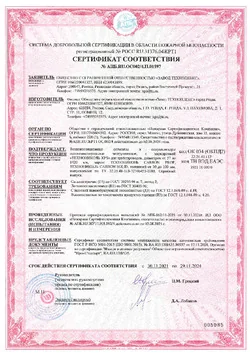

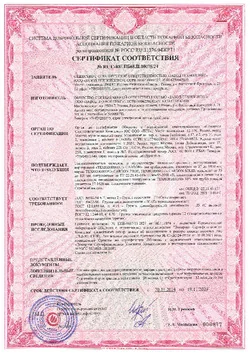

Пожарные сертификаты

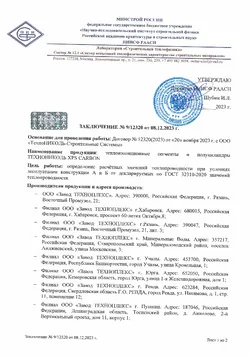

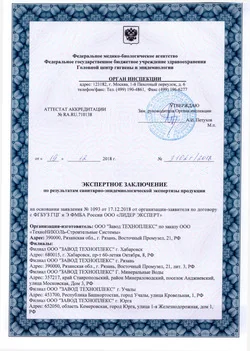

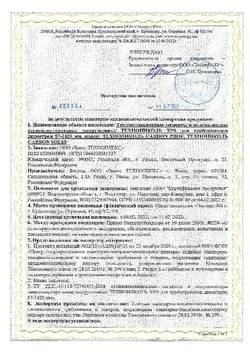

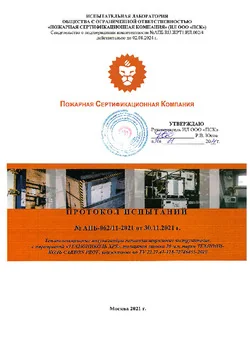

Экспертные заключения

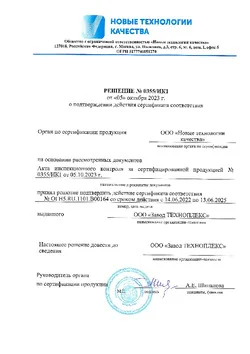

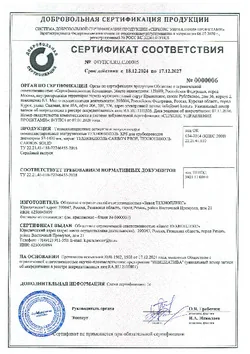

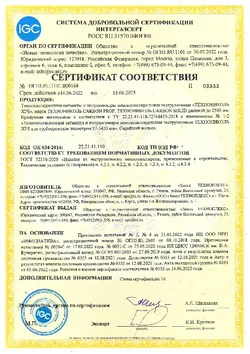

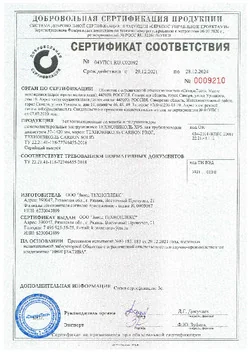

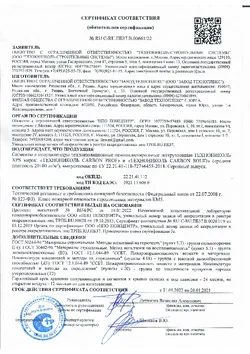

Cертификаты
