СЕГМЕНТЫ XPS ТЕХНОНИКОЛЬ

Линейка профессиональных материалов
ТУ: 22.21.41-118-72746455-2018
  • Описание
  • характеристики
  • вопросы 1
  • Применение

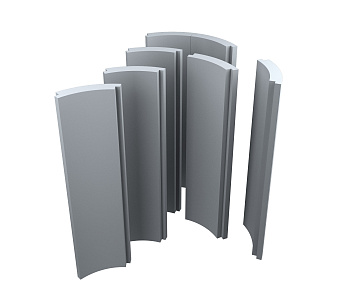

Сегменты XPS ТЕХНОНИКОЛЬ — теплоизоляционные элементы из экструзионного пенополистирола, предназначенные для утепления трубопроводов надземной, подземной канальной и бесканальной прокладок , а также водопроводов, воздухопроводов, газопроводов, нефтепроводов и трубопроводов с температурой ниже окружающей среды.

Экструзионный пенополистирол XPS ТЕХНОНИКОЛЬ CARBON благодаря однородной структуре и применению наночастиц графита отличается высокой прочностью и низкой теплопроводностью. Материал не впитывает влагу и не теряет своих свойств со временем.

Для утепления труб применяются сегменты и полуцилиндры марок CARBON PROF и CARBON SOLID. Марку сегментов XPS CARBON SOLID рекомендуется использовать при бесканальной прокладке труб в грунте, когда требуется теплоизоляция с особо высокой прочностью на сжатие.

УДОБСТВО МОНТАЖА

Экструзионный пенополистирол — лёгкий и прочный материал, его удобно хранить, перевозить и монтировать.

Использование сегментов и полуцилиндров XPS ТЕХНОНИКОЛЬ CARBON позволяет существенно сократить время монтажа теплоизоляции. Они подходят для утепления трубопровода любого диаметра, просто и быстро крепятся с помощью бандажей с пряжками из нержавеющей стали, стальной упаковочной ленты с пряжками из оцинкованной стали или упаковочной полиамидной ленты.

НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ

Важный плюс сегментов XPS CARBON — высокий уровень теплосбережения. Мелкая закрытопористая структура и применение наночастиц графита позволяют добиться снижения теплопроводности до 0,030–0,032 Вт/(м*К) при температуре 25±5 ºC. Показатели сохраняются в течение всего срока службы теплоизоляции. Благодаря этому требуемая температура поддерживается на протяжении всего трубопровода и снижается воздействие на вечномёрзлые грунты, тем самым предотвращая деформацию труб.

ВЫСОКАЯ ПРОЧНОСТЬ

Теплоизоляционные сегменты и полуцилиндры ТЕХНОНИКОЛЬ XPS обладают повышенной прочностью и защищают трубопроводы от механических повреждений, в том числе от острых скалистых пород. Использование изоляции позволяет обойтись без внешней защиты даже при бесканальной подземной прокладке.

У XPS ТЕХНОНИКОЛЬ CARBON высокая прочность на сжатие: при 10% относительной деформации она составляет для марки CARBON PROF не менее 200 кПа, а для CARBON SOLID — 500 кПа.

ВЛАГОСТОЙКОСТЬ

Сегменты и полуцилиндры XPS ТЕХНОНИКОЛЬ CARBON не боятся воды и позволяют прокладывать трубопровод в грунтах, где необходимо использовать только влагостойкий утеплитель. Стабильная структура из мелких ячеек диаметром 0,1–0,2 мм по всему объёму материала позволяет добиться практически нулевого водопоглощения — не более 0,2% за 24 часа нахождения в воде. Поэтому элементы теплоизоляции трубопровода не накапливают воду, не меняют объём и не деформируются при температурных перепадах во время эксплуатации.

ДОЛГОВЕЧНОСТЬ

Срок службы сегментов и полуцилиндров XPS ТЕХНОНИКОЛЬ CARBON — не менее 50 лет. Исследования НИИСФ РААСН подтверждают долговечность экструзионного пенополистирола. На протяжении всего срока использования теплоизоляционного материала сохраняется высокий уровень его характеристик, защищая рабочий ресурс трубопровода.

ЭКОЛОГИЧНОСТЬ И БЕЗОПАСНОСТЬ

Сегменты XPS ТЕХНОНИКОЛЬ CARBON PROF и SOLID не выделяют вредных веществ, согласно исследованиям ФГУН НИИ Роспотребнадзора. Также, по данным Исследовательского центра «Биостойкость» Экоцентра МГУ и Института дезинфектологии, материал обладает высокой биостойкостью и непривлекателен для грызунов.

ГЛАВНЫЕ ПРЕИМУЩЕСТВА СЕГМЕНТОВ XPS ТЕХНОНИКОЛЬ CARBON

  • Высокая прочность и малый вес.
  • Эффективное теплосбережение.
  • Простой и удобный монтаж.
  • Влагостойкость, минимальное водопоглощение.
  • Срок службы — не менее 50 лет без потери свойств.
  • Широкий ассортимент под различные диаметры труб от 57 до 1420 мм.

Логистические параметры:
https://xps.tn.ru/catalog/segment/segmentxps/

Смотрите также
Технические характеристики:
Наименование показателя PROF SOLID Метод испытания
Прочность на сжатие теплоизоляционного слоя при 10% линейной деформации , не менее, кПа 200 500 ГОСТ 17177-94
Теплопроводность утеплителя в сухом состоянии при температуре (25±5) °С* , не более, Вт/(м⋅К) 0,030 0,032 ГОСТ 7076-99
СП 50.13330.2012
Водопоглощение утеплителя за 24 часа, по объему , не более, % 0,2 0,2 ГОСТ 15588-2014
Коэффициент паропроницаемости, мг/(м•ч•Па) 0,014 0,014 ГОСТ 25898-2012
Температура применения, °С от -70 до +75** от -70 до +75** ТУ 22.21.41-118-72746455-2018
Группа горючести Г4 Г4 ГОСТ 30244-94
Группа воспламеняемости В2 В2 ГОСТ 30402-96
Группа дымообразующей способности / токсичности Д3/ Т2 Д3/ Т2 ГОСТ 12.1.044-89

* - теплопроводность, измеренная в течение 24 часов с момента выпуска продукции, определяется на заготовке из которой производят изготовление полуцилиндра; ** - возможно применение при температуре до 115°С при устройстве промежуточного предохранительного слоя из температуростойких волокнистых материалов. Габариты и логистические параметры:

Диаметр трубопровода Размеры изделий
Внутренний диаметр, (мм) Длина (мм) Толщина (мм)
ПОЛУЦИЛИНДРЫ
57 60 1200, 2400 30,40
76 80 1200, 2400 30,40
89 95 1200, 2400 40,50
108 115 1200, 2400 40,50
СЕГМЕНТЫ
133 140 2400 40,50
159 165 2400 40,50
219 225 2400 40,50
273 280 2400 50,60
325 330 2400 50,60
426 435 2400 50,60,80
529 540 2400 50,60,80
630 640 2400 50,60,80
720 730 2400 50,60,80
820 830 2400 50,60,80
920 930 2400 50,60,80
1020 1030 2400 60,80,100
1220 1230 2400 60,80,100
1420 1430 2400,4000 60,80,100
На ваши вопросы отвечают специалисты компании Технониколь
Александр Дроганов
Извините, а каков радиус кривизны?
27.12.2021
Эксперт Технониколь

Добрый день! У нас нет такого параметра, как радиус кривизны, скорее всего имеется в виду радиус или диаметр изделия, можно посмотреть в руководстве Табл 1.2 https://nav.tn.ru/upload/iblock/aa8/Teploproekt.pdf

Задать вопрос
Хотите задать вопрос? Напишите нам!
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
Полуцилиндры и сегменты XPS ТЕХНОНИКОЛЬ используются для теплоизоляции трубопроводов надземной, подземной канальной и бесканальной прокладок. В том числе: водопроводов, воздухопроводов, газопроводов, нефтепроводов, трубопроводов с температурой ниже окружающей среды на объектах пищевой промышленности, холодильниках, складах пищевых продуктов и прочих объектах.
