Фасадная плитка HAUBERK коллекция Камень

ФАСАДНАЯ ПЛИТКА ТЕХНОНИКОЛЬ HAUBERK

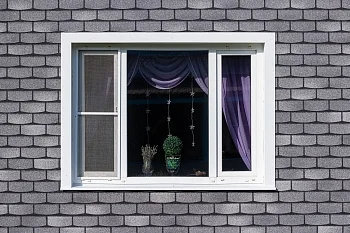

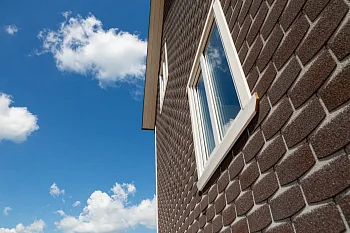

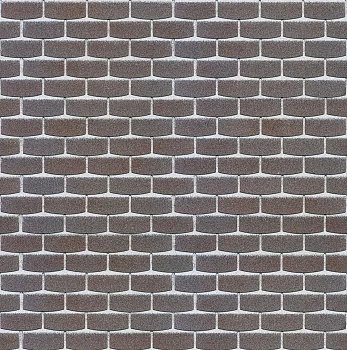

Цвет: Кварцит

Технический лист Сертификат соответствия ГОСТ

Высокая цветостойкость

Круглогодичный монтаж и эксплуатация

Подходит для самостоятельного монтаж

Для фасадов с нестандартными формами

Широкие возможности для комбинирования

Полная или частичная облицовка камнем используется для отделки фасада с античных времен, но сохраняет свою актуальность и в наши дни. Лаконичная форма нарезки фасадной плитки и палитра природных минералов придадут частному дому индивидуальность и благородный внешний вид. Коллекция «Камень» — это долговечное и практичное решение с широчайшими декоративными возможностями.

купить онлайн Точки продаж

Оформить гарантию

Оформить рекламацию

Расчет фасадной
плитки

3D подбор

Описание

Характеристики

Применение

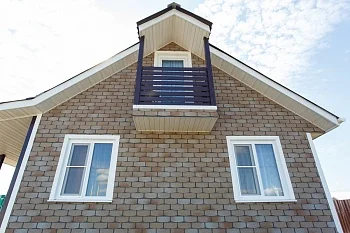

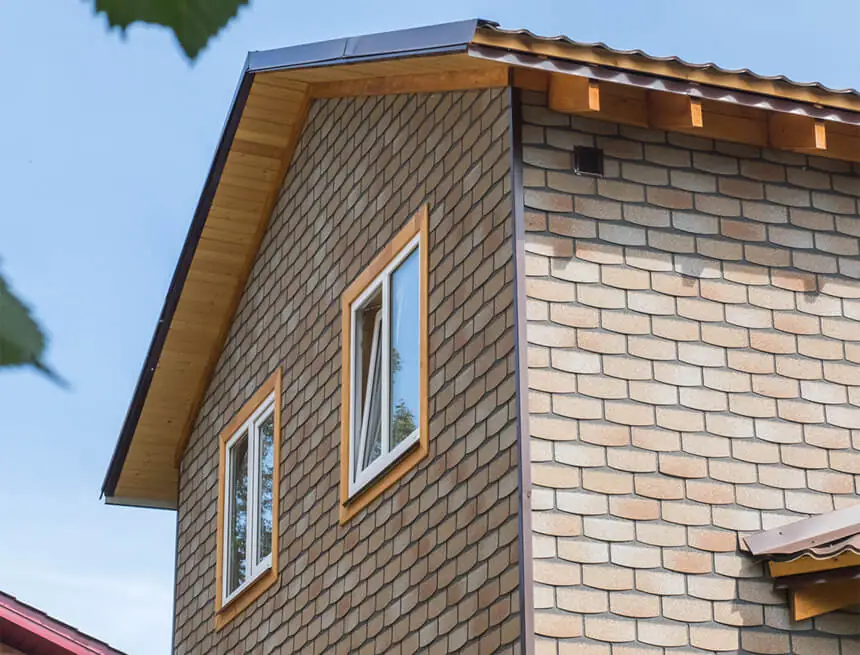

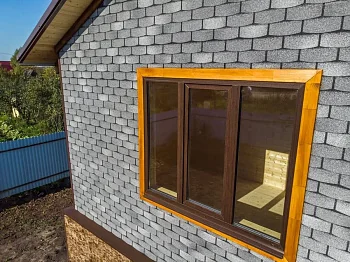

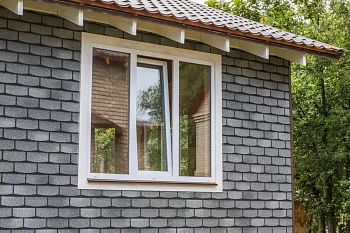

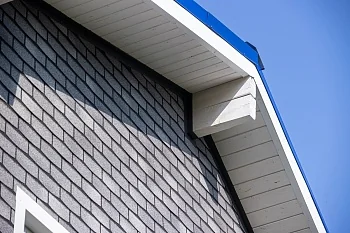

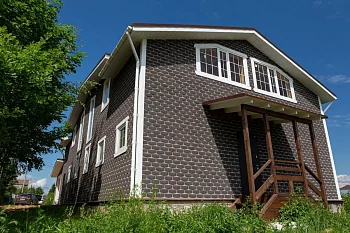

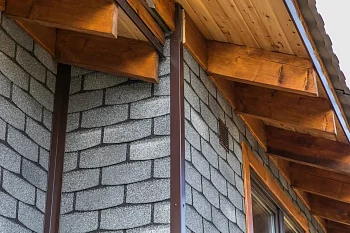

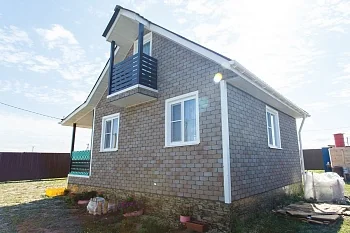

Галерея

Документация

Преимущества

Монтаж

Системы

База знаний

Вопросы 1

Особенности

Защищает строение от проникновения лишней влаги, не подвергается коррозии и влиянию ультрафиолета. Устойчива к перепадам температуры окружающей среды. Коллекция "Камень" фасадной плитки HAUBERK представлена в трех цветах. Ознакомиться можно в каталоге на сайте. Там же указаны актуальные цена, акции и скидки. Гарантия – от десяти до двадцати лет, зависит от наличия вентзазора.

Габариты:

Возможна небольшая погрешность в размерах до трёх миллиметров.

ширина – 1000 мм
высота – 250 мм
толщина – от 2,4 до 3 мм

Монтажные работы:

Монтируется при помощи клеевого двойного замка, который находится на элементе.

Сведения об упаковке: в пачке двадцать листов.

Доступные цветовые решения:

кварцит,
сланец,
травертин.

Фасадную плитку под камень купить можно наших магазинах, например, в Казани, Москве или Санкт-Петербурге. Узнать стоимость товара и также оформить заказ можно в интернет-магазине — осуществляем доставку по России.

Цветовые решения:

Кварцит

Сланец

Травертин

Сравнительная таблица коллекций

Коллекция	Форма нарезки	Гарантия	Кол-во цветов	Тип битумосодержащего вяжущего	Кол-во слоев в гонте	Толщина одного слоя (мм)	Коэффициент перехлеста	Поверхностная плотность основы (стеклохолст) г/кв.м. не менее	Вес уп., кг	Кол-во кв.м. в уп.
КОЛЛЕКЦИЯ «КИРПИЧ»	Кирпич	кирпич	20	13	Битумное (О2)	1	2,4 - 3,0¹	2,5	110	23,6	2 - 2,5²
КОЛЛЕКЦИЯ «КАМЕНЬ»	Камень	камень	20	3	Битумное (О2)	1	3,3	2,3	110	23,8	2,2
КОЛЛЕКЦИЯ «ЦОКОЛЬНЫЙ КИРПИЧ»	Цокольный кирпич	кирпич	20	4	Битумное (О2)	1	3,3	2,5	110	26	2

1. Кирпич для цветов Античный кирпич, Баварский кирпич, Красный кирпич, Мраморный кирпич, Обожжённый кирпич, Песчаный кирпич, Серо-бежевый кирпич, Терракотовый кирпич - значение 3 мм.; для цветов Английский, Бельгийский, Готический, Каталонский, Шотландский - 2,4 мм.
2. Кирпич для цветов Античный кирпич, Баварский кирпич, Красный кирпич, Мраморный кирпич, Обожжённый кирпич, Песчаный кирпич, Серо-бежевый кирпич, Терракотовый кирпич - значение 2 кв.м..; для цветов Английский, Бельгийский, Готический, Каталонский, Шотландский - 2,5 кв.м..

Смотрите наши короткие видео

Смотрите также

Оконный наличник (гранулят)

Подробнее

Оконный наличник LUX (гранулят)

Подробнее

Оконный наличник (полиэстер)

Подробнее

Уголок металлический внешний (гранулят)

Подробнее

Уголок металлический внешний (полиэстер)

Подробнее

Уголок металлический внутренний (гранулят)

Подробнее

Уголок металлический внутренний (полиэстер)

Подробнее

Цокольная планка (гранулят)

Подробнее

Гвозди для крепления фасадной плитки

Подробнее

Технические характеристики:

Высота	250±3,0 мм
Ширина	1000±3,0 мм
Толщина	3,0±0,2 мм
Верхнее покрытие	гранулы из натурального базальта
Нижнее покрытие	кварцевый песок
Теплостойкость	110°C
Количество в упаковке	20 шт. = 2,2 м²
Масса упаковки	23,76 кг
Масса 1м2	10,8 кг
Расход гвоздей	200 г/м²

Логистические параметры

Количество фасадных плиток в упаковке, шт.	20
Количество облицовочного покрытия в упаковке, м²	2,2
Ориентировочная масса упаковки фасадной плитки, кг	23,76
Ориентировочная масса 1 м² облицовочного покрытия, кг	10,8
Количество упаковок на поддоне, шт.	40
Размер пачки, (ширина х длина х высота), мм	253 × 1003 × 60
Вес упаковки, кг	23,76
Кол-во упаковок на поддоне, шт.	40
Размер поддона, мм	1050 × 1050
Вес поддона (брутто), кг	975

Сравнительная таблица коллекций

Коллекция	Форма нарезки	Гарантия	Кол-во цветов	Тип битумосодержащего вяжущего	Кол-во слоев в гонте	Толщина одного слоя (мм)	Коэффициент перехлеста	Поверхностная плотность основы (стеклохолст) г/кв.м. не менее	Вес уп., кг	Кол-во кв.м. в уп.
КОЛЛЕКЦИЯ «КИРПИЧ»	Кирпич	кирпич	20	13	Битумное (О2)	1	2,4 - 3,0¹	2,5	110	23,6	2 - 2,5²
КОЛЛЕКЦИЯ «КАМЕНЬ»	Камень	камень	20	3	Битумное (О2)	1	3,3	2,3	110	23,8	2,2
КОЛЛЕКЦИЯ «ЦОКОЛЬНЫЙ КИРПИЧ»	Цокольный кирпич	кирпич	20	4	Битумное (О2)	1	3,3	2,5	110	26	2

На ваши вопросы отвечают специалисты компании Технониколь

Ирина

Строим дом, отделали плиткой Хауберг под камень цвет кварцит. Плитку клали строители, на улице было плюс 3 градуса. Плитка вся отходит не приклеенные лепестки. Как нам сказали строители летом на солнце они должны приклеиться, это брак?

03.01.2024

Эксперт Технониколь

Здравствуйте. При такой температуре необходимо соблюдать правила зимнего монтажа https://www.youtube.com/watch?v=ITeQMna4aOg. Такие условия необходимо выполнять при температуре ниже +5 градусов. В случае, если строители данные условия не выполнили, плитка не склеится между собой. В таком случае есть некоторые варианты, которые отображены в видео ролике: https://www.youtube.com/watch?v=Rb86-bmEUxo.

Облицовка, реновация и декоративное оформление фасада, его архитектурных элементов (фронтон, входная группа и пр.), хозяйственных построек, заборов и ограждений.

Деревянное домостроение
Каркасно-щитовые дома
Дома из пеногазоблоков
Заборы, ограждения
Дома из СИП панелей
Каменные и армокаменные дома
Металлические строения

ВИДЕО:

Все
#Инструкции
#Замена фасада
#Отзывы
#Промо
#Объекты

ФОТО:

Рекламные материалы

Каталог фасадной плитки HAUBERK и комплектующих

Листовка Hauberk

Плакат

Референс-альбом ФАСАДНАЯ ПЛИТКА HAUBERK

Буклет мини

Инструкция по монтажу фасадной плитки ТЕХНОНИКОЛЬ HAUBERK

Инструкция по монтажу фасадной плитки HAUBERK на цоколь, утепленный плитами XPS

Краткая инструкция по монтажу фасадной плитки на подпорную стену

Краткая инструкция по монтажу фасадной плитки на цоколь частного дома

Презентация

Таблица подбора комплектующих для фасадной плитки ТЕХНОНИКОЛЬ HAUBERK

Листовка

Каталог систем и материалов для коттеджного и малоэтажного строительства

Характеристики гибкой черепицы SHINGLAS и фасадной плитки HAUBERK

Технический лист

Экспертные заключения

Cертификаты

Сертификат соответствия

Сертификат соответствия Беларусь (фасадная плитка)

Сертификат соответствия Казахстан (1) (shinglas, hauberk, mida, roofmast)

Сертификат соответствия Казахстан (2) (shinglas, hauberk, mida, roofmast)

Сертификат соответствия Казахстан (3) (shinglas, hauberk, mida, roofmast)

Сертификат соответствия Молдова (shinglas, hauberk, mida, roofmast)

Сертификат соответствия (hauberk)

Гарантийный сертификат

ПРЕИМУЩЕСТВА

ФАСАДНОЙ ПЛИТКИ ТЕХНОНИКОЛЬ HAUBERK

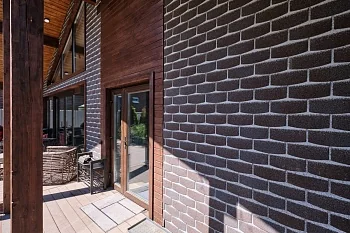

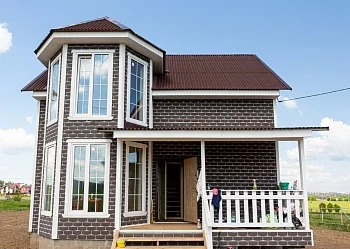

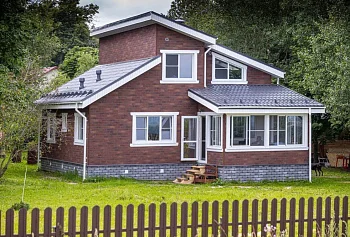

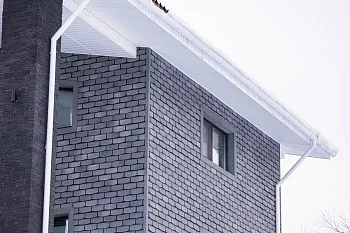

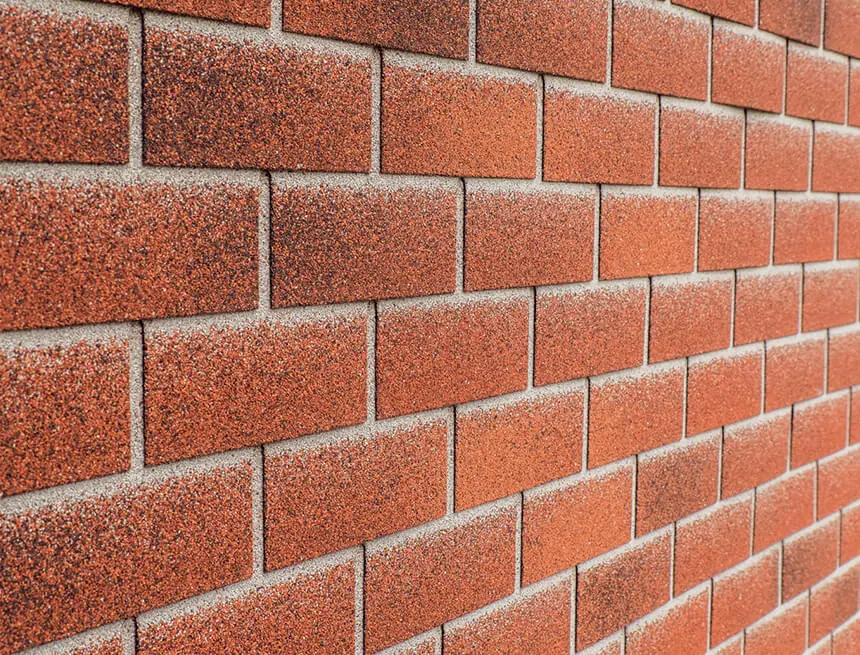

ФАКТУРА
КИРПИЧНОГО ФАСАДА

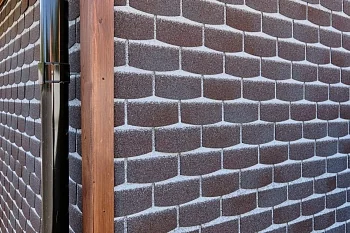

Фасадная плитка на готовом фасаде в зависимости от коллекции формирует рисунок кирпичной или каменной кладки. Прообразом коллекции «Кирпич» стала классическая кирпичная кладка с ее четким графичным рисунком, являющаяся для многих образцом долговечного и практичного способа оформления фасада. Прямые углы, ровные линии и выверенные пропорции нового облицовочного материала вызывают приятные ассоциации с традициями и надежностью. За основу палитры взяты самые узнаваемые оттенки кирпича.

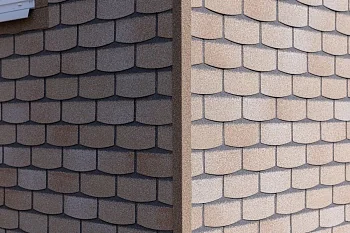

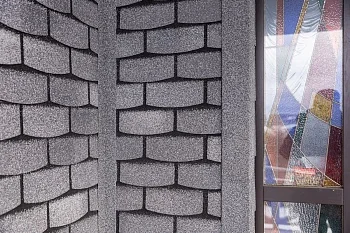

ФАКТУРА
КАМЕННОГО ФАСАДА

Полная или частичная облицовка камнем используется для отделки фасада с античных времен, но сохраняет свою актуальность и в наши дни. Лаконичная форма нарезки коллекции «Камень» и палитра природных минералов придадут частному дому индивидуальность и благородный внешний вид. Коллекция «Камень» — это долговечное и практичное решение с широчайшими декоративными возможностями.

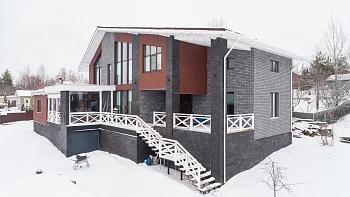

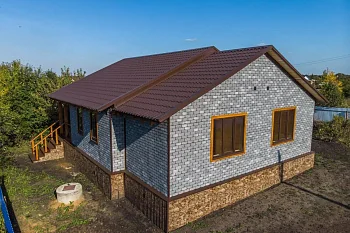

АРХИТЕКТУРНАЯ ВЫРАЗИТЕЛЬНОСТЬ

Сочетание цветовых решений и рисунка плитки придает строению особую архитектурную выразительность. Разнообразие цветов коллекций «Кирпич» и «Камень» позволяет создавать уникальные дизайнерские решения совмещая на одном фасаде более одного цвета.

ПРОСТОЕ РЕШЕНИЕ ДЛЯ СЛОЖНЫХ ФАСАДОВ

Широкое применение, в том числе для оформления фасадов с нестандартными формами: полукругами, арками и волнообразными элементами конструкций.

ПОВЫШАЕТ РЫНОЧНУЮ СТОИМОСТЬ ЗДАНИЯ ПРИ РЕНОВАЦИИ

Облицовка фасада дома плиткой HAUBERK – это долгосрочная и выгодная инвестиция в строительство частного дома, которая существенно повышает рыночную стоимость здания.

ФАСАД ДЛЯ РАЗНЫХ КЛИМАТИЧЕСКИХ УСЛОВИЙ

Разработана с учетом климатических условий России и стран СНГ в диапазоне температур от -60 до +110 °С. При теплостойкости +110 °С фасады HAUBERK легко переносят летний зной, поскольку в южных регионах фасад дома может нагреваться максимум 70-80 °С. Кроме того, плитка HAUBERK легко переносит суровые зимние морозы, устойчива к образованию трещин и деформации при низких температурах.

НАДЁЖНАЯ ГИДРОИЗОЛЯЦИЯ

Фасад, облицованный плиткой HAUBERK полностью герметичен, не подвержен коррозии, устойчив к механическим воздействиям, в том числе к природным, таким как град. Одним из основных компонентов фасадной плитки является улучшенный битум, который по своей природе является надёжным гидроизолятором. С давних времён люди применяли природный битум для защиты своего дома от влаги. Современное производство довело до совершенства древние строительные технологии применения битума, соединив надёжные материалы: стеклохолст, улучшенный битум и природный базальт. Сегодня каждому доступно надёжный фасадный материал ТЕХНОНИКОЛЬ HAUBERK с гарантией производителя 20 лет.

УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ

Фасадная плитка состоит из сверхпрочного стеклохолста, улучшенного битума и базальтовой посыпки, что обеспечивает высокую устойчивость к механическим воздействиям. В отличии от виниловых фасадов, битумная фасадная плитка не трескается при низких температурах, легко переносит случайные удары и любое механическое воздействие бытовыми предметами. Таким образом не потребуется замена фасада, если в него случайно врежется велосипед или ударит мяч.

Краткое руководство по монтажу фасадной плитки HAUBERK

Выберите вид основания под фасадную плитку

Подготовьте прочный, сухой и влагостойкий деревянный настил фасада (фанера ФСФ, плита ОСП-3, шпунтованные или обрезные доски).

Монтаж стартовой полосы ведите с угла дома с отступом 5–10 мм. Удалите защитную пленку, отрежьте нижние «лепестки» фасадной плитки и закрепите на оцинкованные гвозди.

Уложите первый ряд плитки поверх стартовой полосы. Каждая плитка крепится на 8 оцинкованных гвоздей.

Части плитки, выходящие на внешние и внутренние углы дома подрежьте, отступив от угла 5–10 мм.

Последующие ряды монтируются со смещением относительно нижнего ряда на половину лепестка (ориентиром служат насечки на верхнем крае фасадной плитки)

Внешние углы дома закройте внешними металлическими уголками при помощи окрашенных оцинкованных саморезов по металлу с шагом 30 см.

На внутренние углы дома аналогично монтируются внутренние металлические уголки, начиная снизу.

Установите оконный отлив на металлический оконный наличник.

Фасад готов!

Можно подумать о кровле…

Перед монтажом фасадной плитки на основание из плит XPS необходимо нанести разметку для выравнивания рядов плитки. Горизонтальные линии на фасаде наносятся с шагом 800 мм (на цоколе – с шагом 250 мм), а вертикальные с шагом 1000 мм

Как правило, цоколь имеет разную высоту из-за перепада высот по участку, в связи с этим монтаж стартовой полосы и 1-го ряда следует начинать от нижней точки цоколя. Монтаж начинается со стартовой полосы. Стартовая полоса изготавливается из рядовой плитки путем отрезания лепестков. Для стартовой плитки используется увеличенное количество крепежа – 8 винтов: 5 шт. снизу, 3 шт. сверху

Первый ряд монтируется таким образом, чтобы лепестки перекрывали клеевые полосы и крепеж на стартовой полосе. Схема крепления винтов показана на рис. 10, из расчета: 5 штук на одну плитку. При этом необходимо нижний край шляпки винта располагать на расстоянии 10 мм от верхней точки выреза между лепестками. Расход винтов 50 шт. на кв. м.

Последующие ряды монтируются со смещением относительно нижнего ряда на половину лепестка. При этом винты верхнего ряда плитки одновременно крепят нижний ряд. Таким образом, на каждую плитку приходится 10 винтов. При попадании винта в шляпку крепления плит XPS смещайте винт таким образом, чтобы он крепил одновременно и нижележащую плитку и не проглядывался через зазоры между плитами.

После монтажа плитки монтируются металлические уголки, наличники и цокольная планка. Уголки монтируются на специальные винтовые нейлоновые дюбеля (рис.12). Таким же образом устанавливаются оконные наличники. Для ускорения монтажа рекомендуем заранее подготовить отверстия в планке под крепеж с шагом 450 мм. Уголки укладываются снизу вверх с нахлестом 50 мм.

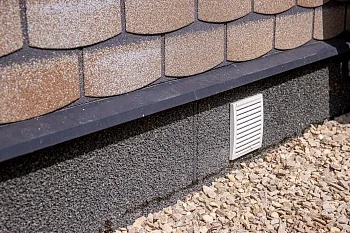

Для оформления перехода фасада к цоколю рекомендуется применять специальную цокольную планку с базальтовой посыпкой в цвет фасадной плитки. Это позволит обеспечить защиту верхней части цоколя от влаги и придать фасаду законченный вид. Она крепится к стене на дюбель-гвозди с шагом 300 мм. Установка цокольной планки начинается с угла дома, угол подрезается по месту. Нахлест планок должен составлять 50 мм. В зависимости от вида материала стены подбирается метод крепления и сам крепеж. Например, в стене из полнотелого кирпича необходимо выполнить штробу глубиной 10 мм, завести в нее верхний край планки и зафиксировать к верхней части цоколя, предварительно нанеся монтажную пену с низким вторичным расширением на верхнюю часть XPS под цокольную планку.

СИСТЕМНЫЕ РЕШЕНИЯ

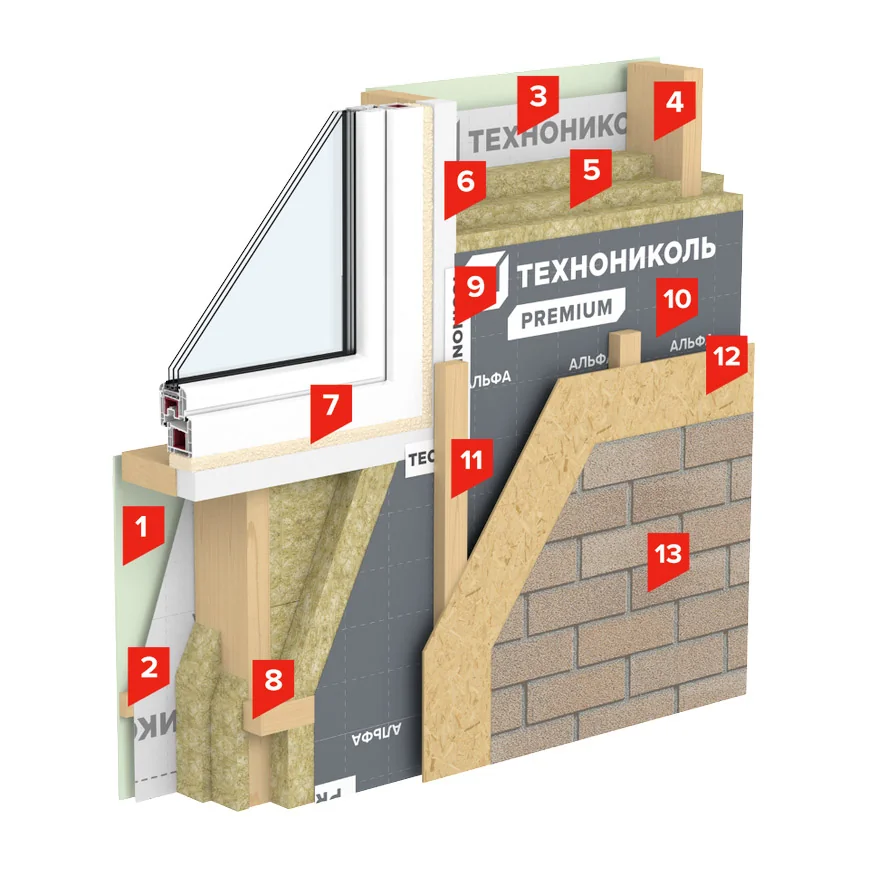

ТН-ФАСАД Лайт HAUBERK

Система деревянного каркаса с облицовкой фасадной плиткой

Каркас здания
ТЕХНОБЛОК
Пароизоляционная пленка ТехноНИКОЛЬ
Пленка гидро-ветрозащитная для скатной кровли и фасадов ТехноНИКОЛЬ
Контррейки
Внутренняя обшивка ГКЛ или ГВЛ
Брус для создания вентзазора, толщиной 30-50 мм
Плиты ОСП-3
Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK

Описание системы:

Стойки каркаса системы выполняются либо из древесины хвойных пород, либо из стальных термопрофилей. Пространство между стоек каркаса заполняется негорючими плитами из каменной ваты ТЕХНОБЛОК СТАНДАРТ. Снаружи утеплитель закрывается гидро-, ветрозащитной пленкой ТехноНИКОЛЬ. Ориентировано-стружечные плиты ОСП-3 выполняют функцию жестких связей в каркасной схеме здания и являются основанием под монтаж фасадной плитки ТЕХНОНИКОЛЬ HAUBERK. Созданная на основе стеклохолста, улучшенного битума и гранул из натурального базальта, фасадная плитка обладает исключительной цветостойкостью и устойчивостью к температурным колебаниям. Кроме того, её отличает повышенная герметичность, а также удобство применения на любых геометрически сложных поверхностях. Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK крепится механическим способом специальными оцинкованными гвоздями, а двойной клеевой замок значительно облегчает процесс монтажа. Изнутри система защищена от переувлажнения пароизоляционной мембраной ТехноНИКОЛЬ, нахлесты которой проклеиваются соединительной бутил-каучуковой лентой ТехноНИКОЛЬ.

Область применения:

Система ТН-ФАСАД Лайт HAUBERK предназначена для строительства одноквартирных домов, коттеджей, таунхаусов и малоэтажных зданий различного назначения высотой до 2х этажей включительно.

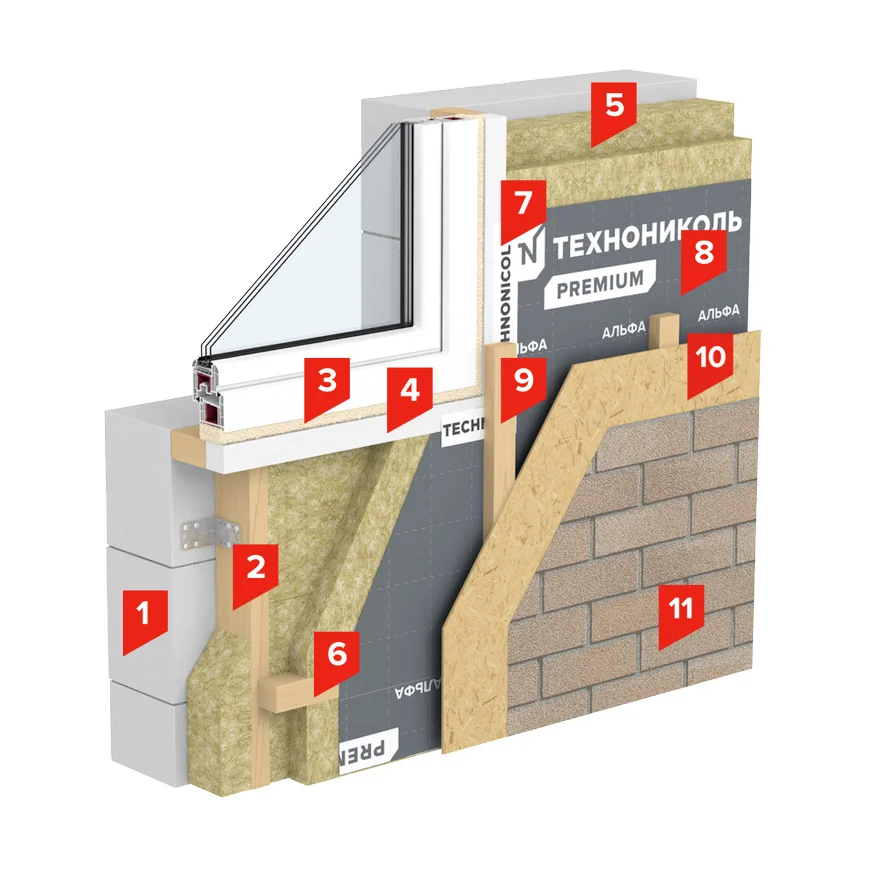

ТН-ФАСАД HAUBERK

Система фасада с облицовкой фасадной плиткой по каменному основанию

Каменная кладка
Каркас под теплоизоляцию с шагом 600 мм
ТЕХНОБЛОК
Пленка гидро-ветрозащитная для скатной кровли и фасадов ТехноНИКОЛЬ
Брус для создания вентзазора, толщиной 30-50 мм
Плиты ОСП-3
Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK

Описание системы:

В качестве теплоизоляции данной системы допустимо применять легкие плиты из каменной ваты с низкой сжимаемостью – ТЕХНОБЛОК СТАНДАРТ. Для надежной фиксации теплоизоляционных плит с наружи здания к фасаду механически крепится деревянный каркас требуемой толщины. Для защиты утеплителя от выветривания и от замачивания атмосферными осадками, теплоизоляционные плиты необходимо изолировать гидро-, ветрозащитной пленкой ТехноНИКОЛЬ. Данная мембрана фиксируется между каркасом и контррейками по которым в последствии монтируется сплошное основание из ОСП-3. Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK крепится на ОСП-3 механическим способом специальными оцинкованными гвоздями, а двойной клеевой замок значительно облегчает процесс монтажа. Созданная на основе стеклохолста, улучшенного битума и гранул из натурального базальта, фасадная плитка обладает исключительной цветостойкостью и устойчивостью к температурным колебаниям. Кроме того, её отличает повышенная герметичность, а также удобство применения на любых геометрически сложных поверхностях. В системе ТН-ФАСАД HAUBERK пароизоляция не требуется. Наличие вентилируемого канала делает систему надежнее, даже на основании с высокой паропроницаемостью.

Область применения:

Система ТН-ФАСАД HAUBERK предназначена как для нового строительства, так и для санации (оздоровления) уже построенных жилых зданий высотой до 2х этажей включительно.

ТН-ФУНДАМЕНТ СВФ

Система изоляции свайно-винтового фундамента.

Планка цокольная ТЕХНОНИКОЛЬ
*Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK Кирпич
Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO
Деревянные конструкции здания
Отсечная Гидроизоляция ТЕХНОНИКОЛЬ
**Оголовок сваи
Винтовая свая
Заполнение цементно-песчаным раствором
Профилированная мембрана PLANTER geo
Грунт основания

Альтернативные материалы

* Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK Камень
** Возможен вариант с устройством свайного ростверка

Описание системы:

Система состоит из металлических винтовых свай, соединенных между собой. После установки свай в проектное положение их внутренняя полость заполняется цементно-песчаным раствором для предотвращения коррозионных процессов. На всю площадь поверхности оголовка сваи, либо ростверка укладывается Отсечная Гидроизоляция ТЕХНОНИКОЛЬ. Это необходимо для защиты деревянных конструкций здания от возможного выпадения конденсата. Цокольная часть здания закрывается фасадной плиткой Hauberk, которая крепится на основание из экструзионного пенополистирола XPS ТЕХНОНИКОЛЬ CARBON ECO. Преимуществами такого решения является долговечность, повышенная влагостойкость и простота монтажа. Для защиты цоколя от попадания осадков по всему его периметру монтируется Планка цокольная ТЕХНОНИКОЛЬ. Отмостка выполняется с помощью профилированной мембраны PLANTER geo с уложенным поверх нее щебнем. К достоинствам данной системы можно отнести экономичность, высокую скорость производства работ и отсутствие привязки к температуре окружающей среды.

Область применения:

Система наиболее распространена в коттеджном и малоэтажном строительстве, применима для легких домов каркасного или деревянного типа без подвалов и цокольных помещений.
