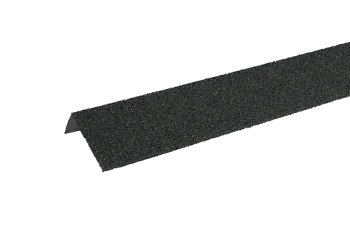

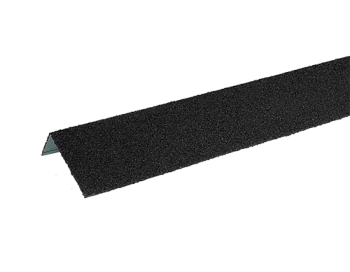

Оконный наличник (гранулят)
покрытие - базальт
Цвет: Альпийский (Новинка)
Планки, покрытые гранулами из натурального базальта, сохраняют цвет в течение всего срока службы и придают фасаду завершённый эстетичный вид.
Описание
Характеристики
Галерея
Документация
Монтаж
База знаний
Вопросы
Произведенные на основе стального листа, толщиной 0,45 мм с двухсторонним антикоррозийным покрытием.

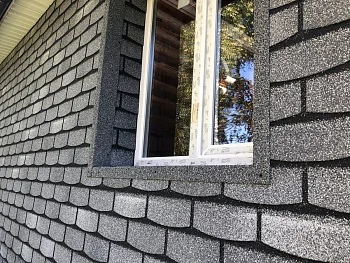

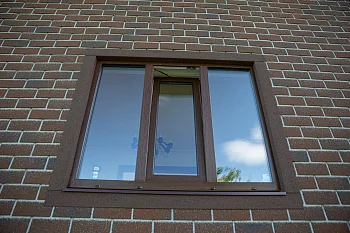

Для финишной отделки оконных и дверных проёмов.
Внешнее покрытие:
Гранулы из натурального базальта
Цветовые решения:
Альпийский (Новинка)

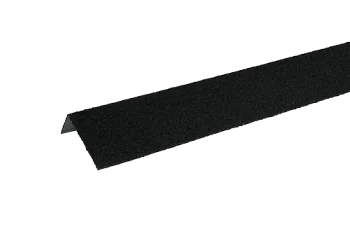

Скандинавский (Новинка)

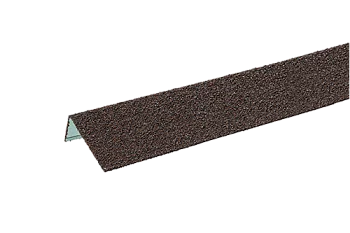

Баварский

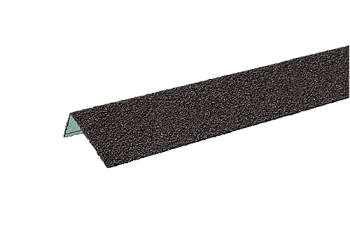

Кварцит

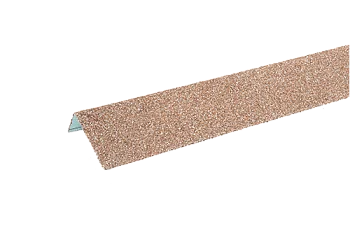

Античный

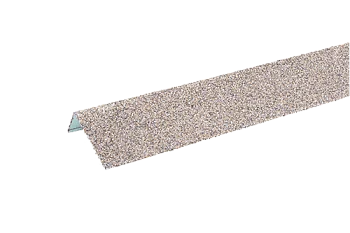

Бежевый

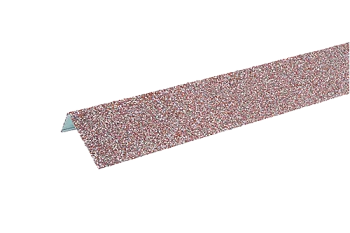

Мраморный

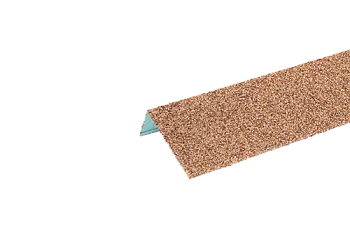

Песчанный

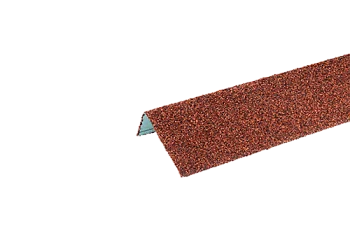

Терракотовый

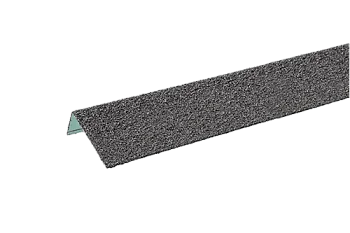

Сланец
Чёрный
Смотрите также
Технические характеристики:
|
Показатель |
Значение |
|
Бренд |
ТЕХНОНИКОЛЬ HAUBERK |
|
Материал |
Сталь, базальт |
|
Страна происхождения |
Россия |
|
Способ монтажа |
Механическая фиксация |
|
Верхняя сторона |
Гранулят |
|
Размер |
1250 х 120 х 50 мм |
|
Цвет |
Античный |
|
Толщина, мм |
0,45 |
|
Серия |
Кирпич |
На ваши вопросы отвечают специалисты компании Технониколь
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
ВИДЕО:
- Все
- #Инструкции
- #Замена фасада
- #Отзывы
- #Промо
- #Объекты
ФОТО:
Рекламные материалы

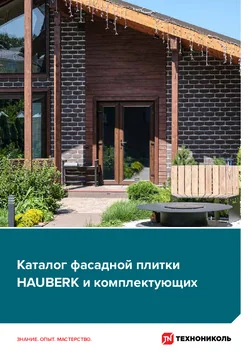

Каталог фасадной плитки HAUBERK и комплектующих
Листовка фасадной плитки HAUBERK
Плакат
Референс-альбом ФАСАДНАЯ ПЛИТКА HAUBERK
Буклет мини
Презентация комплектующих ТЕХНОНИКОЛЬ Hauberk
Таблица подбора комплектующих под ТЕХНОНИКОЛЬ HAUBERK
Каталог систем и материалов для коттеджного и малоэтажного строительства
Характеристики гибкой черепицы SHINGLAS и фасадной плитки HAUBERK
Буклет
Техническая документация

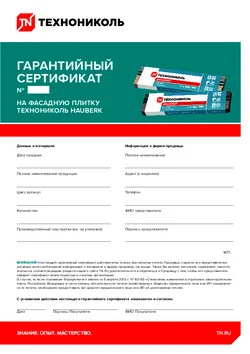

Гарантийный сертификат

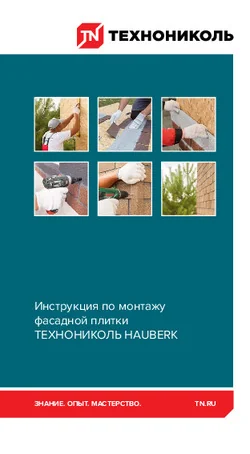

Инструкция по монтажу фасадной плитки ТЕХНОНИКОЛЬ HAUBERK
Инструкция по монтажу фасадной плитки HAUBERK на цоколь, утепленный плитами XPS

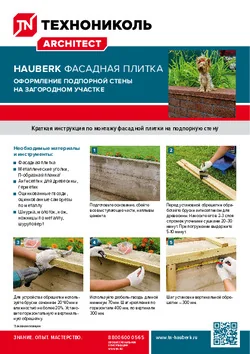

Краткая инструкция по монтажу фасадной плитки на подпорную стену

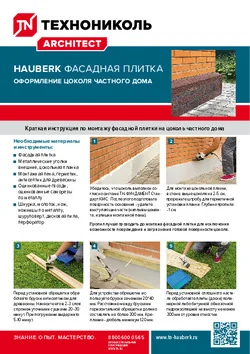

Краткая инструкция по монтажу фасадной плитки на цоколь частного дома
Cертификаты

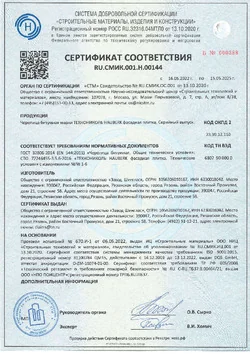

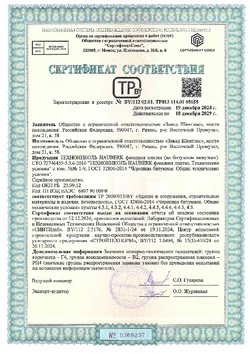

Сертификат соответствия

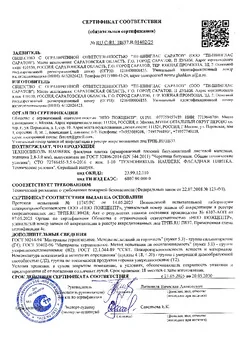

Сертификат соответствия ( "ТН-ШИНГЛАС САРАТОВ")
Сертификат HAUBERK Рязань до 18.12.2029

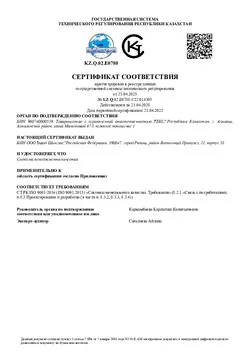

Сертификат СМК ЗШ KZ.Q.02.E0788.C22.014305 21.04.25 21.04.28

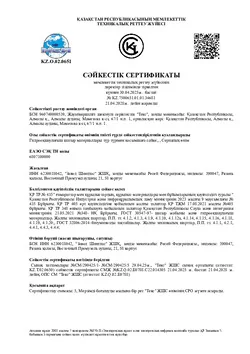

Сертификат соответствия ГП от 30.04.25 21.04.28 каз KZ.7500651.01.01.34681
Сертификат соответствия ГП от 30.04.25 21.04.28 рус KZ.7500651.01.01.34681

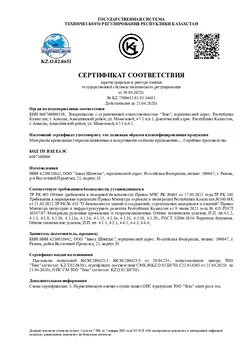

Сертификат соответствия Конструкции строительные стальные от 08.07.25 KZ.7500525.01.01.41103
Сертификат соответствия ТЕХНОНИКОЛЬ HAUBERK фасадная плитка, Рязань, 25.08.2025
Краткое руководство по монтажу фасадной плитки HAUBERK
Выберите вид основания под фасадную плитку
1
Подготовьте прочный, сухой и влагостойкий деревянный настил фасада (фанера ФСФ, плита ОСП-3, шпунтованные или обрезные доски).
2
Монтаж стартовой полосы ведите с угла дома с отступом 5–10 мм. Удалите защитную пленку, отрежьте нижние «лепестки» фасадной плитки и закрепите на оцинкованные гвозди.
3
Уложите первый ряд плитки поверх стартовой полосы. Каждая плитка крепится на 8 оцинкованных гвоздей.
4
Части плитки, выходящие на внешние и внутренние углы дома подрежьте, отступив от угла 5–10 мм.
5
Последующие ряды монтируются со смещением относительно нижнего ряда на половину лепестка (ориентиром служат насечки на верхнем крае фасадной плитки)
6
Внешние углы дома закройте внешними металлическими уголками при помощи окрашенных оцинкованных саморезов по металлу с шагом 30 см.
7
На внутренние углы дома аналогично монтируются внутренние металлические уголки, начиная снизу.
8
Установите оконный отлив на металлический оконный наличник.
9
Фасад готов!
Можно подумать о кровле…
1
Перед монтажом фасадной плитки на основание из плит XPS необходимо нанести разметку для выравнивания рядов плитки. Горизонтальные линии на фасаде наносятся с шагом 800 мм (на цоколе – с шагом 250 мм), а вертикальные с шагом 1000 мм
2
Как правило, цоколь имеет разную высоту из-за перепада высот по участку, в связи с этим монтаж стартовой полосы и 1-го ряда следует начинать от нижней точки цоколя. Монтаж начинается со стартовой полосы. Стартовая полоса изготавливается из рядовой плитки путем отрезания лепестков. Для стартовой плитки используется увеличенное количество крепежа – 8 винтов: 5 шт. снизу, 3 шт. сверху
3
Первый ряд монтируется таким образом, чтобы лепестки перекрывали клеевые полосы и крепеж на стартовой полосе. Схема крепления винтов показана на рис. 10, из расчета: 5 штук на одну плитку. При этом необходимо нижний край шляпки винта располагать на расстоянии 10 мм от верхней точки выреза между лепестками. Расход винтов 50 шт. на кв. м.
4
Последующие ряды монтируются со смещением относительно нижнего ряда на половину лепестка. При этом винты верхнего ряда плитки одновременно крепят нижний ряд. Таким образом, на каждую плитку приходится 10 винтов. При попадании винта в шляпку крепления плит XPS смещайте винт таким образом, чтобы он крепил одновременно и нижележащую плитку и не проглядывался через зазоры между плитами.
5
После монтажа плитки монтируются металлические уголки, наличники и цокольная планка. Уголки монтируются на специальные винтовые нейлоновые дюбеля (рис.12). Таким же образом устанавливаются оконные наличники. Для ускорения монтажа рекомендуем заранее подготовить отверстия в планке под крепеж с шагом 450 мм. Уголки укладываются снизу вверх с нахлестом 50 мм.
6
Для оформления перехода фасада к цоколю рекомендуется применять специальную цокольную планку с базальтовой посыпкой в цвет фасадной плитки. Это позволит обеспечить защиту верхней части цоколя от влаги и придать фасаду законченный вид. Она крепится к стене на дюбель-гвозди с шагом 300 мм. Установка цокольной планки начинается с угла дома, угол подрезается по месту. Нахлест планок должен составлять 50 мм. В зависимости от вида материала стены подбирается метод крепления и сам крепеж. Например, в стене из полнотелого кирпича необходимо выполнить штробу глубиной 10 мм, завести в нее верхний край планки и зафиксировать к верхней части цоколя, предварительно нанеся монтажную пену с низким вторичным расширением на верхнюю часть XPS под цокольную планку.
