КОЛЛЕКЦИЯ «ЦОКОЛЬНЫЙ КИРПИЧ»

ФАСАДНАЯ ПЛИТКА ТЕХНОНИКОЛЬ HAUBERK
Выдерживает повышенные нагрузки Простой монтаж на утепленный цоколь Высокая адгезия после монтажа
Новые возможности для фасада от ТЕХНОНИКОЛЬ

Создан для цоколя, но монтируется и на фасад

Повышенные нагрузки на цокольную часть фасада явились отправной точкой для разработки новой коллекции фасадной плитки HAUBERK.

Коллекция разработана специально для оформления цоколя, но может использоваться и на фасадах. Увеличенная толщина (3,3 мм) и масса плитки позволяют ей выдерживать повышенные механические нагрузки. Новый усиленный клеевой замок на тыльной стороне гарантирует высокую адгезию плитки после монтажа. Отсутствие клеевых полос на лицевой стороне плитки упрощает монтаж плитки на плиты XPS с использованием пластиковых грибков. Универсальные цветовые решения сочетаются с цветами других коллекций фасадной плитки.

Дом, в котором хорошо

Палитра цветов способна преобразить любой фасад. Правильно подобранная цветовая гамма поможет создать гармоничный образ дома, который будет радовать его хозяев.

Выдерживает повышенные нагрузки

Увеличенная толщина (3,3 мм) и масса плитки (13 кг 1 кв.м.) позволяют ей выдерживать повышенные нагрузки на цокольную часть фасада.

Простой монтаж на утепленный цоколь

Отсутствие клеевых полос на лицевой стороне плитки упрощает её монтаж на плиты XPS с использованием пластиковых грибков.

Высокая адгезия после монтажа

Новый нижний клеевой замок на тыльной стороне плитки, состоящий из нескольких полос с бортиками увеличенной толщины, повышает адгезию на участках фасада, где требуется более высокая износостойкость.

Идеальная комбинация

Универсальные цветовые решения сочетаются с цветами других коллекций фасадной плитки.

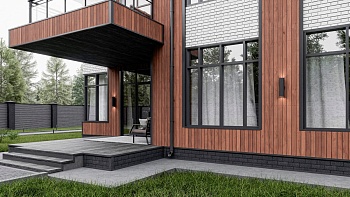

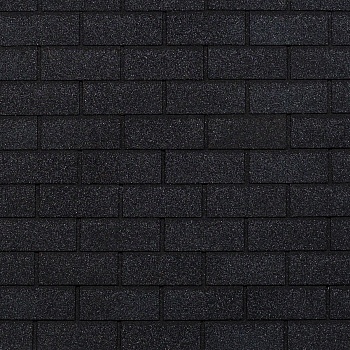

Скандинавский

Глубина цвета и неброская элегантность Скандинавии воплощена в цвете «скандинавский кирпич». Бархатный основной черный цвет соединяется с темно-серыми акцентами и подчеркивается серой расшивкой швов.

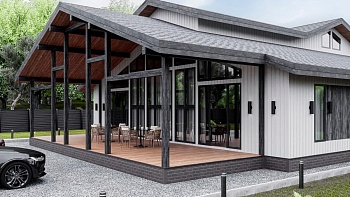

Фламандский

В цвете «фламандский кирпич» воплощена королевская палитра и традиции Нидерландов. Сочетание красно-кирпичных, темно-коричневых и серых оттенков поддерживается светлой расшивкой швов.

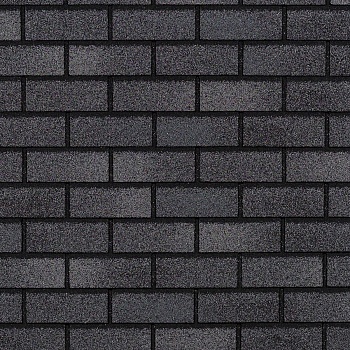

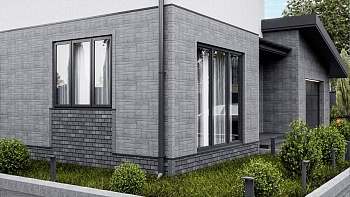

Альпийский

Строгая и выдержанная серо-черная палитра основного фона, как отсылка к ландшафту Альпийских горных вершин, выгодно подчеркивается темной расшивкой швов.

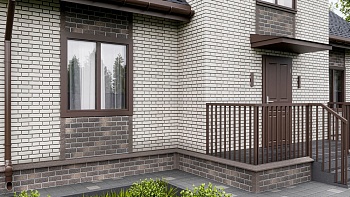

Перуанский

Экзотика и природная палитра Перу нашла свое выражение в цвете «перуанский кирпич» в виде золотистых акцентов на серо-коричневом фоне с белой расшивкой швов.

Цветовые решения:
Альпийский кирпич
Перуанский кирпич
Скандинавский кирпич

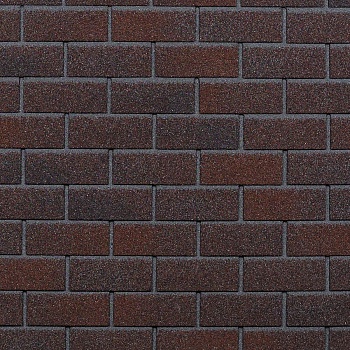

Фламандский кирпич
Сравнительная таблица коллекций
Коллекция Форма нарезки Гарантия Кол-во цветов Тип битумосодержащего вяжущего Кол-во слоев в гонте Толщина одного слоя (мм) Коэффициент перехлеста Поверхностная плотность основы (стеклохолст) г/кв.м. не менее Вес уп., кг Кол-во кв.м. в уп.
Кирпич кирпич 20 Битумное (О2) 1 2,4 - 3,01 2,5 110 23,6 2 - 2,52
Камень камень 20 3 Битумное (О2) 1 3,3 2,3 110 23,8 2,2
Цокольный кирпич кирпич 20 4 Битумное (О2) 1 3,3 2,5 110 26 2
1. Кирпич для цветов Античный кирпич, Баварский кирпич, Красный кирпич, Мраморный кирпич, Обожжённый кирпич, Песчаный кирпич, Серо-бежевый кирпич, Терракотовый кирпич - значение 3 мм.; для цветов Английский, Бельгийский, Готический, Каталонский, Шотландский - 2,4 мм.
2. Кирпич для цветов Античный кирпич, Баварский кирпич, Красный кирпич, Мраморный кирпич, Обожжённый кирпич, Песчаный кирпич, Серо-бежевый кирпич, Терракотовый кирпич - значение 2 кв.м..; для цветов Английский, Бельгийский, Готический, Каталонский, Шотландский - 2,5 кв.м..

Смотрите наши короткие видео
Смотрите также
Технические характеристики:
Название показателя Ед. изм Критерий Значение
Высота мм ±3,0 250
Толщина мм ±0,2 3,3
Ширина мм ±3,0 1000
Ширина теневой полосы, мм (влияет на ширину шва между горизонтальными рядами плитки после монтажа) мм ±5,0 162
Масса 1 м² кг - 13
Тип защитного покрытия сверху - - Крупнозернистая базальтовая посыпка
Тип защитного покрытия снизу - - кварцевый песок + система самоклеящихся полос, защищённая силиконизированной легкосъёмной плёнкой

Логистические параметры

Название показателя Ед. изм Значение
Масса брутто поддон кг 1273
Количество упаковок на поддоне шт 48
Количество в упаковке шт 20
м² в упаковке м² 2
Размер упаковки мм 250х1000х66
Вес брутто упаковки (коробки) кг 26
Сравнительная таблица коллекций
Коллекция Форма нарезки Гарантия Кол-во цветов Тип битумосодержащего вяжущего Кол-во слоев в гонте Толщина одного слоя (мм) Коэффициент перехлеста Поверхностная плотность основы (стеклохолст) г/кв.м. не менее Вес уп., кг Кол-во кв.м. в уп.
Кирпич кирпич 20 Битумное (О2) 1 2,4 - 3,01 2,5 110 23,6 2 - 2,52
Камень камень 20 3 Битумное (О2) 1 3,3 2,3 110 23,8 2,2
Цокольный кирпич кирпич 20 4 Битумное (О2) 1 3,3 2,5 110 26 2
1. Кирпич для цветов Античный кирпич, Баварский кирпич, Красный кирпич, Мраморный кирпич, Обожжённый кирпич, Песчаный кирпич, Серо-бежевый кирпич, Терракотовый кирпич - значение 3 мм.; для цветов Английский, Бельгийский, Готический, Каталонский, Шотландский - 2,4 мм.
2. Кирпич для цветов Античный кирпич, Баварский кирпич, Красный кирпич, Мраморный кирпич, Обожжённый кирпич, Песчаный кирпич, Серо-бежевый кирпич, Терракотовый кирпич - значение 2 кв.м..; для цветов Английский, Бельгийский, Готический, Каталонский, Шотландский - 2,5 кв.м..

На ваши вопросы отвечают специалисты компании Технониколь
Задать вопрос
Хотите задать вопрос? Напишите нам!
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.

Облицовка, реновация и декоративное оформление фасада, его архитектурных элементов (фронтон, входная группа и пр.), хозяйственных построек, заборов и ограждений.

  • Деревянное домостроение
  • Каркасно-щитовые дома
  • Дома из пеногазоблоков
  • Заборы, ограждения
  • Дома из СИП панелей
  • Каменные и армокаменные дома
  • Металлические строения

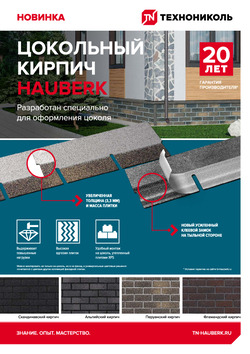

Рекламные материалы
Технический лист
Cертификаты
ПРЕИМУЩЕСТВА
ФАСАДНОЙ ПЛИТКИ ТЕХНОНИКОЛЬ HAUBERK
ФАКТУРА
КИРПИЧНОГО ФАСАДА

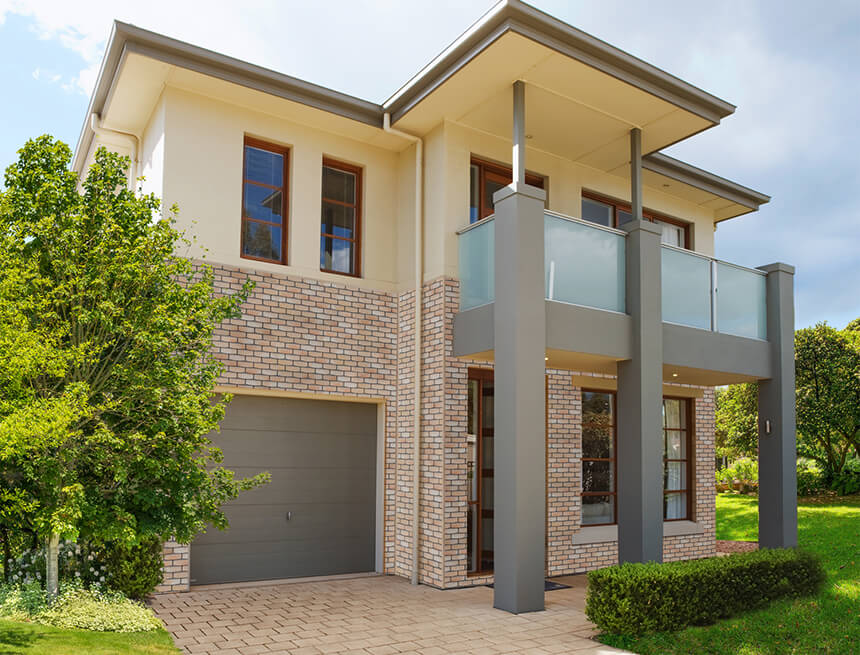

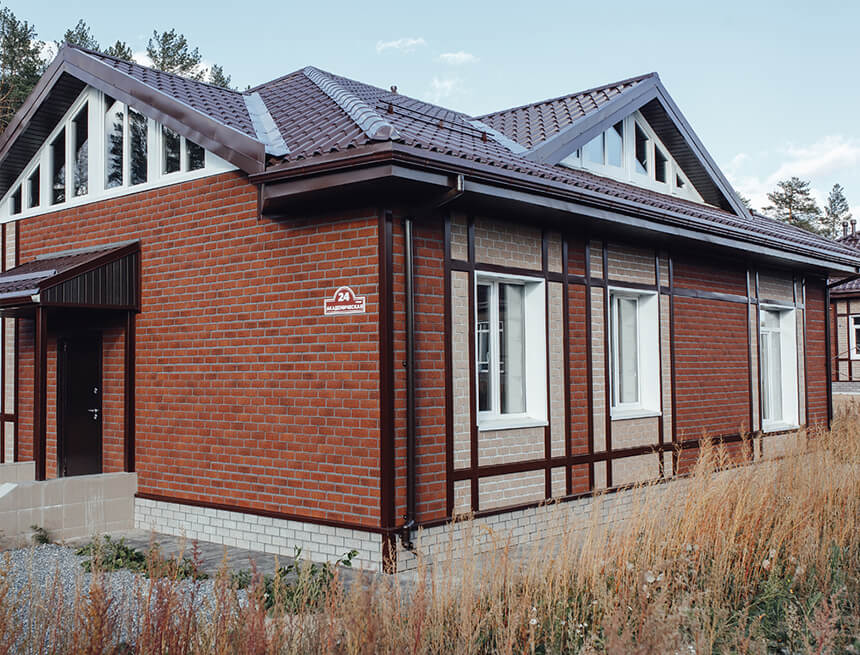

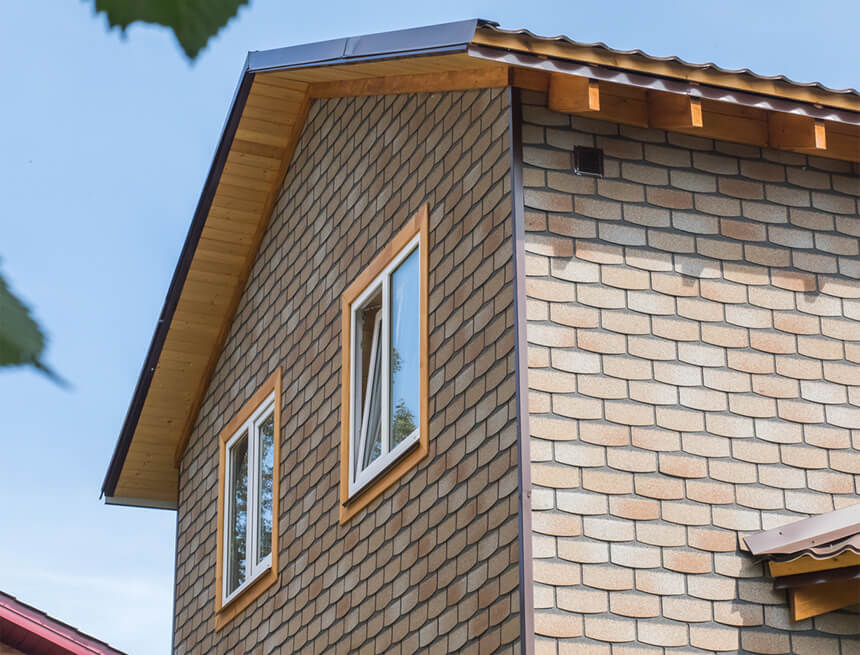

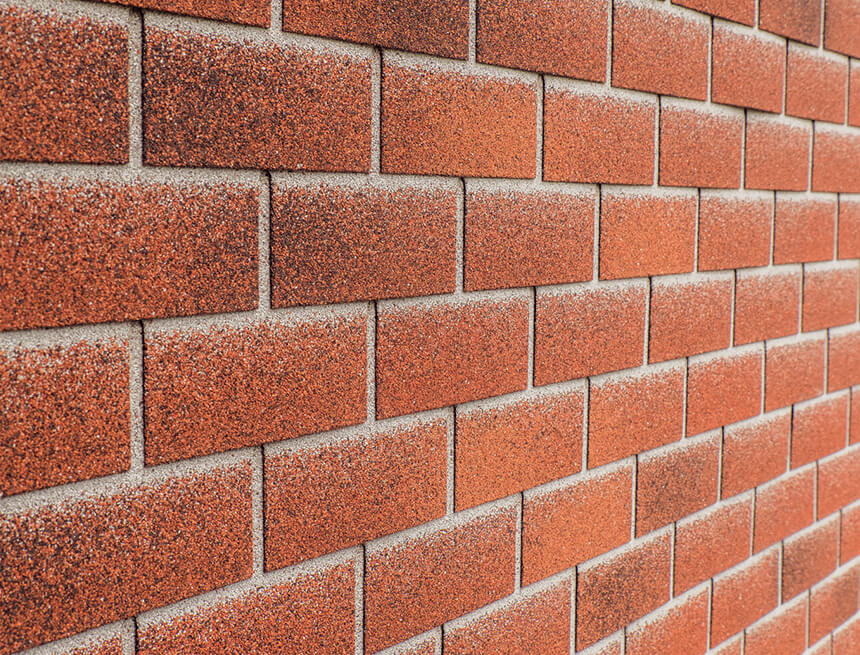

Фасадная плитка на готовом фасаде в зависимости от коллекции формирует рисунок кирпичной или каменной кладки. Прообразом коллекции «Кирпич» стала классическая кирпичная кладка с ее четким графичным рисунком, являющаяся для многих образцом долговечного и практичного способа оформления фасада. Прямые углы, ровные линии и выверенные пропорции нового облицовочного материала вызывают приятные ассоциации с традициями и надежностью. За основу палитры взяты самые узнаваемые оттенки кирпича.
ФАКТУРА
КАМЕННОГО ФАСАДА
Полная или частичная облицовка камнем используется для отделки фасада с античных времен, но сохраняет свою актуальность и в наши дни. Лаконичная форма нарезки коллекции «Камень» и палитра природных минералов придадут частному дому индивидуальность и благородный внешний вид. Коллекция «Камень» — это долговечное и практичное решение с широчайшими декоративными возможностями.
АРХИТЕКТУРНАЯ ВЫРАЗИТЕЛЬНОСТЬ

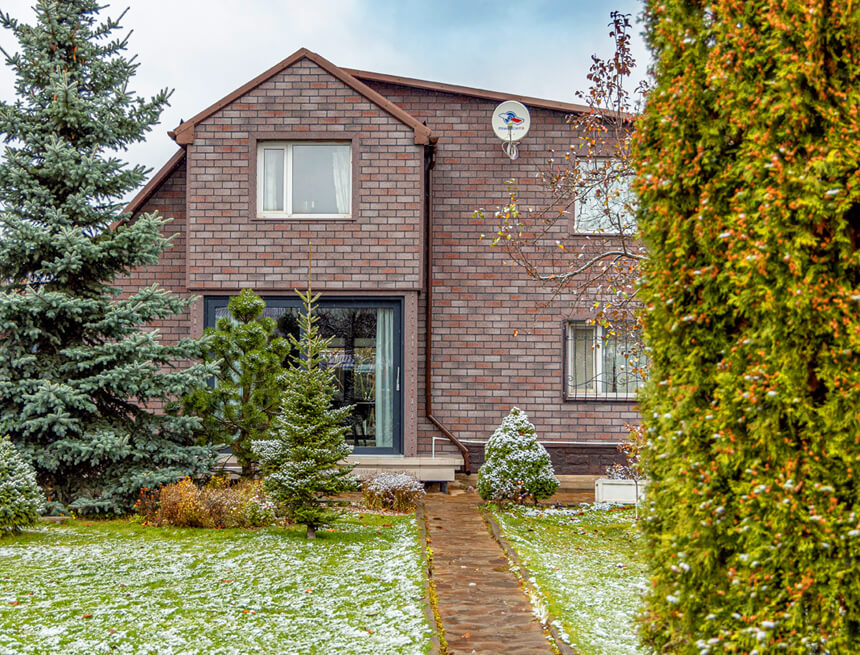

Сочетание цветовых решений и рисунка плитки придает строению особую архитектурную выразительность. Разнообразие цветов коллекций «Кирпич» и «Камень» позволяет создавать уникальные дизайнерские решения совмещая на одном фасаде более одного цвета.
ПРОСТОЕ РЕШЕНИЕ ДЛЯ СЛОЖНЫХ ФАСАДОВ
Широкое применение, в том числе для оформления фасадов с нестандартными формами: полукругами, арками и волнообразными элементами конструкций.
ПОВЫШАЕТ РЫНОЧНУЮ СТОИМОСТЬ ЗДАНИЯ ПРИ РЕНОВАЦИИ
Облицовка фасада дома плиткой HAUBERK – это долгосрочная и выгодная инвестиция в строительство частного дома, которая существенно повышает рыночную стоимость здания.
ФАСАД ДЛЯ РАЗНЫХ КЛИМАТИЧЕСКИХ УСЛОВИЙ
Разработана с учетом климатических условий России и стран СНГ в диапазоне температур от -60 до +110 °С. При теплостойкости +110 °С фасады HAUBERK легко переносят летний зной, поскольку в южных регионах фасад дома может нагреваться максимум 70-80 °С. Кроме того, плитка HAUBERK легко переносит суровые зимние морозы, устойчива к образованию трещин и деформации при низких температурах.
НАДЁЖНАЯ ГИДРОИЗОЛЯЦИЯ
Фасад, облицованный плиткой HAUBERK полностью герметичен, не подвержен коррозии, устойчив к механическим воздействиям, в том числе к природным, таким как град. Одним из основных компонентов фасадной плитки является улучшенный битум, который по своей природе является надёжным гидроизолятором. С давних времён люди применяли природный битум для защиты своего дома от влаги. Современное производство довело до совершенства древние строительные технологии применения битума, соединив надёжные материалы: стеклохолст, улучшенный битум и природный базальт. Сегодня каждому доступно надёжный фасадный материал ТЕХНОНИКОЛЬ HAUBERK с гарантией производителя 20 лет.
УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ
Фасадная плитка состоит из сверхпрочного стеклохолста, улучшенного битума и базальтовой посыпки, что обеспечивает высокую устойчивость к механическим воздействиям. В отличии от виниловых фасадов, битумная фасадная плитка не трескается при низких температурах, легко переносит случайные удары и любое механическое воздействие бытовыми предметами. Таким образом не потребуется замена фасада, если в него случайно врежется велосипед или ударит мяч.
Краткое руководство по монтажу фасадной плитки HAUBERK
Выберите вид основания под фасадную плитку
1

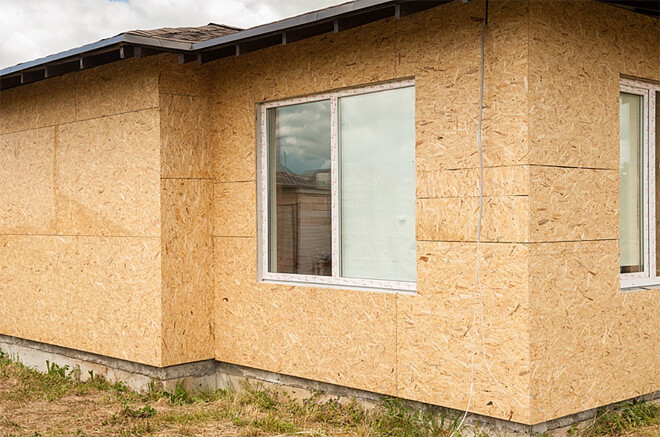

Подготовьте прочный, сухой и влагостойкий деревянный настил фасада (фанера ФСФ, плита ОСП-3, шпунтованные или обрезные доски).
2

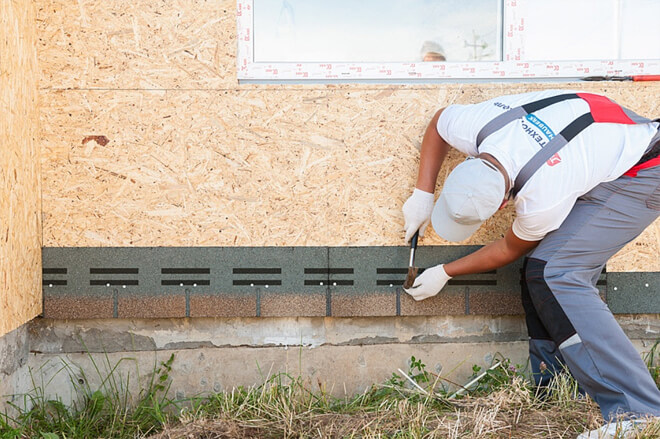

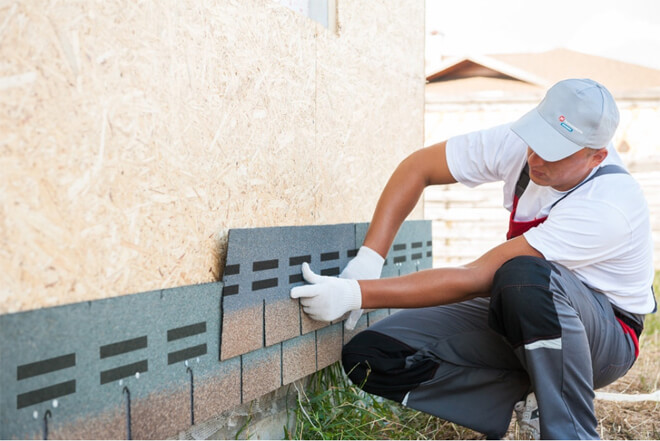

Монтаж стартовой полосы ведите с угла дома с отступом 5–10 мм. Удалите защитную пленку, отрежьте нижние «лепестки» фасадной плитки и закрепите на оцинкованные гвозди.
3
Уложите первый ряд плитки поверх стартовой полосы. Каждая плитка крепится на 8 оцинкованных гвоздей.
4
Части плитки, выходящие на внешние и внутренние углы дома подрежьте, отступив от угла 5–10 мм.
5
Последующие ряды монтируются со смещением относительно нижнего ряда на половину лепестка (ориентиром служат насечки на верхнем крае фасадной плитки)
6

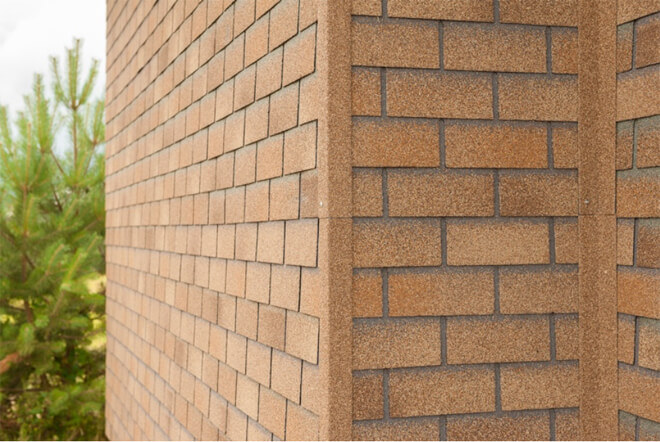

Внешние углы дома закройте внешними металлическими уголками при помощи окрашенных оцинкованных саморезов по металлу с шагом 30 см.
7
На внутренние углы дома аналогично монтируются внутренние металлические уголки, начиная снизу.
8

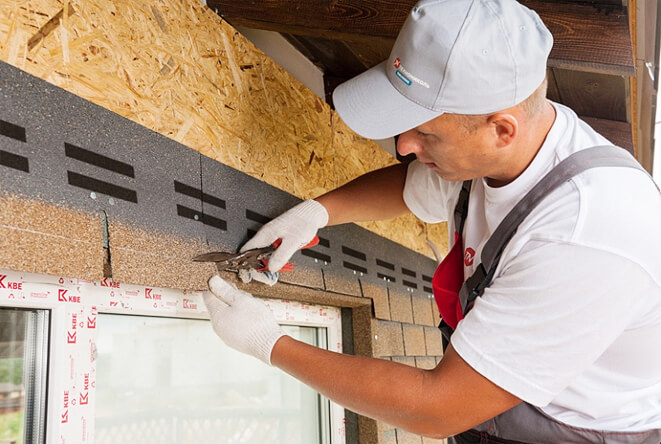

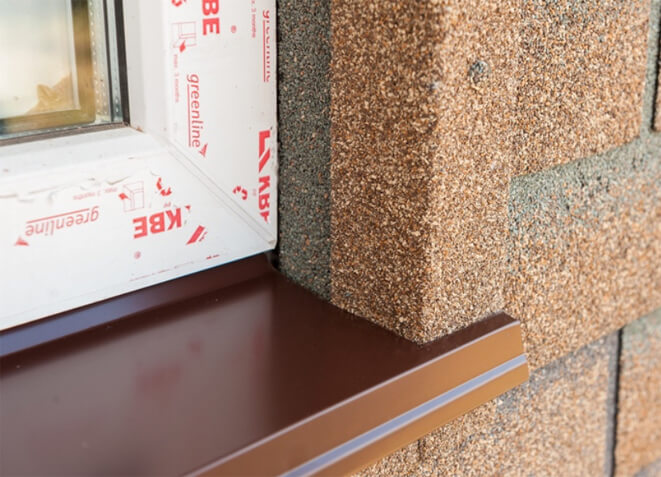

Установите оконный отлив на металлический оконный наличник.
9
Фасад готов!
Можно подумать о кровле…
1

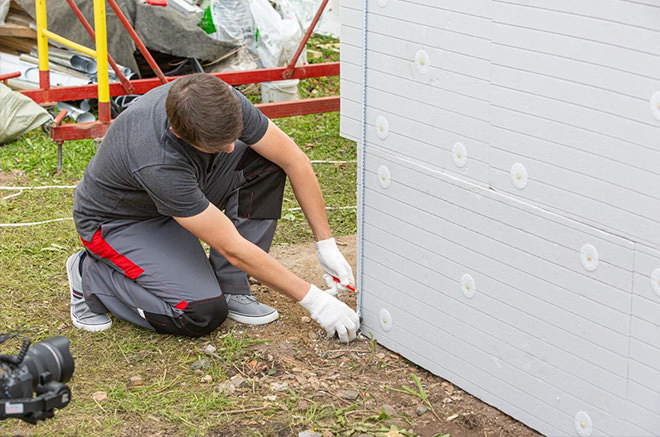

Перед монтажом фасадной плитки на основание из плит XPS необходимо нанести разметку для выравнивания рядов плитки. Горизонтальные линии на фасаде наносятся с шагом 800 мм (на цоколе – с шагом 250 мм), а вертикальные с шагом 1000 мм
2

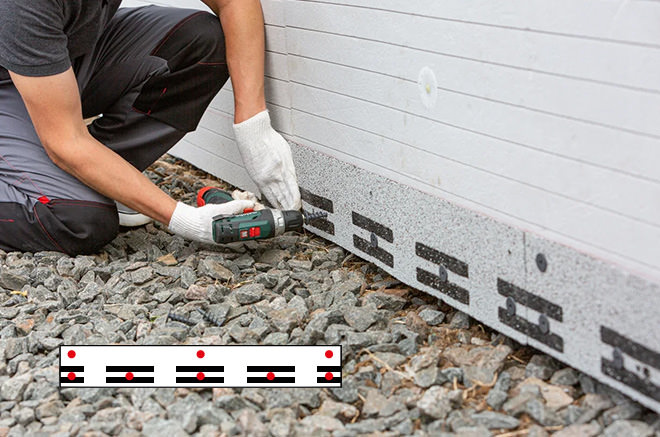

Как правило, цоколь имеет разную высоту из-за перепада высот по участку, в связи с этим монтаж стартовой полосы и 1-го ряда следует начинать от нижней точки цоколя. Монтаж начинается со стартовой полосы. Стартовая полоса изготавливается из рядовой плитки путем отрезания лепестков. Для стартовой плитки используется увеличенное количество крепежа – 8 винтов: 5 шт. снизу, 3 шт. сверху
3

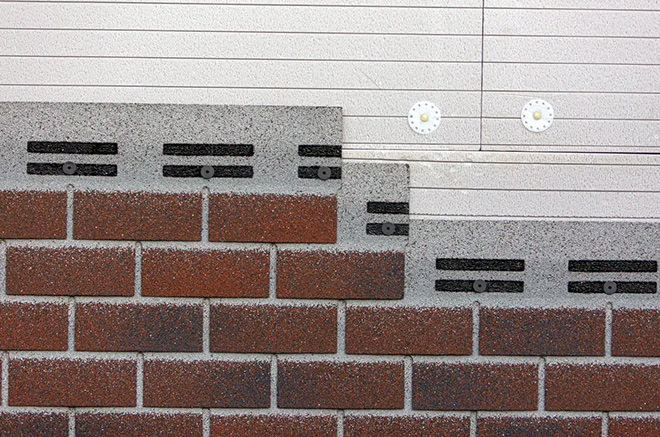

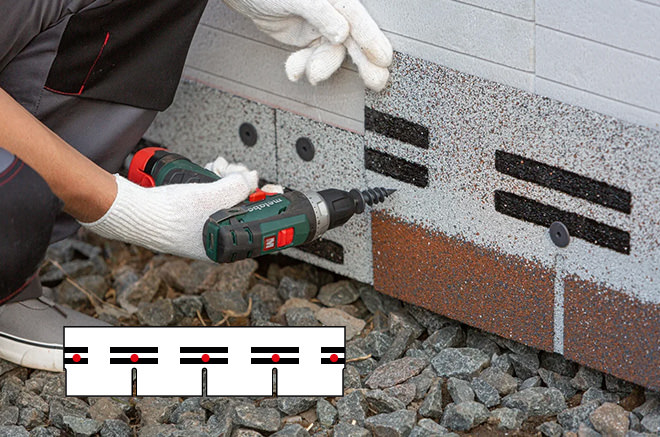

Первый ряд монтируется таким образом, чтобы лепестки перекрывали клеевые полосы и крепеж на стартовой полосе. Схема крепления винтов показана на рис. 10, из расчета: 5 штук на одну плитку. При этом необходимо нижний край шляпки винта располагать на расстоянии 10 мм от верхней точки выреза между лепестками. Расход винтов 50 шт. на кв. м.
4

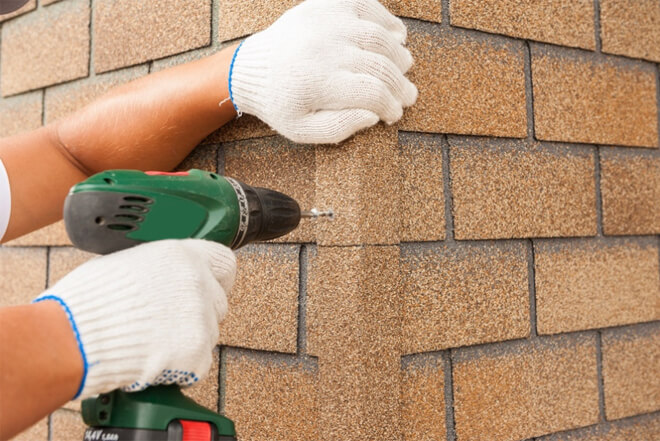

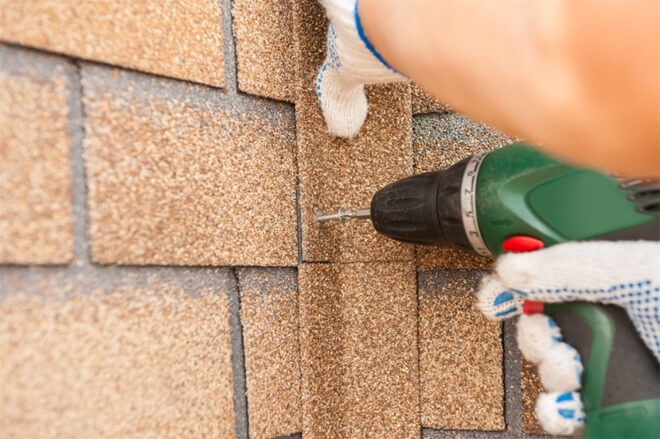

Последующие ряды монтируются со смещением относительно нижнего ряда на половину лепестка. При этом винты верхнего ряда плитки одновременно крепят нижний ряд. Таким образом, на каждую плитку приходится 10 винтов. При попадании винта в шляпку крепления плит XPS смещайте винт таким образом, чтобы он крепил одновременно и нижележащую плитку и не проглядывался через зазоры между плитами.
5

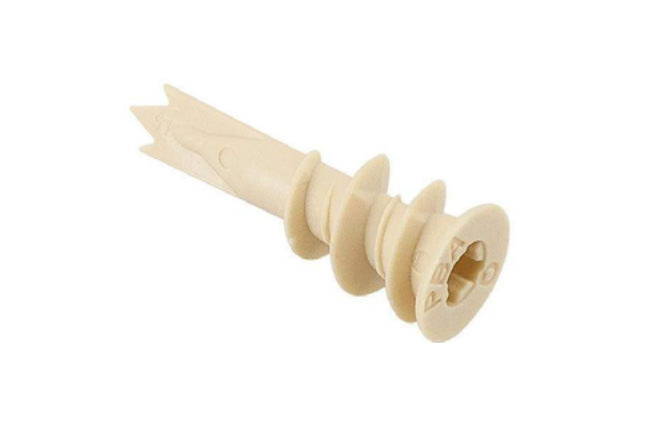

После монтажа плитки монтируются металлические уголки, наличники и цокольная планка. Уголки монтируются на специальные винтовые нейлоновые дюбеля (рис.12). Таким же образом устанавливаются оконные наличники. Для ускорения монтажа рекомендуем заранее подготовить отверстия в планке под крепеж с шагом 450 мм. Уголки укладываются снизу вверх с нахлестом 50 мм.
6
Для оформления перехода фасада к цоколю рекомендуется применять специальную цокольную планку с базальтовой посыпкой в цвет фасадной плитки. Это позволит обеспечить защиту верхней части цоколя от влаги и придать фасаду законченный вид. Она крепится к стене на дюбель-гвозди с шагом 300 мм. Установка цокольной планки начинается с угла дома, угол подрезается по месту. Нахлест планок должен составлять 50 мм. В зависимости от вида материала стены подбирается метод крепления и сам крепеж. Например, в стене из полнотелого кирпича необходимо выполнить штробу глубиной 10 мм, завести в нее верхний край планки и зафиксировать к верхней части цоколя, предварительно нанеся монтажную пену с низким вторичным расширением на верхнюю часть XPS под цокольную планку.
