Самые грандиозные тоннели в мире, которыми стоит вдохновиться проектировщику

Тоннели строят, чтобы сберечь время, топливо и деньги благодаря сокращению транспортных путей. Однако на такие сооружения сперва тоже нужно потратить огромные ресурсы и усилия. Во всем мире созданы уже целые сети подземных магистралей с перекрестками, развязками и искусственными гротами. Есть даже такие, которые начинаются на поверхности, а затем «ныряют» под воду.

Рассказываем про 5 самых интересных тоннелей, поражающих оригинальностью, масштабами и сложностью постройки.

Готардский тоннель (Швейцария) – 51,7 км. Самый длинный железнодорожный тоннель в мире

Сложности при строительстве

Появился тоннель по экономическим причинам: поезду, который идет в равнине, не нужны два локомотива, чтобы подняться в горы, а значит и электричества такому составу требуется меньше. Кроме того, путь из Цюриха в Милан через тоннель занимает всего 2,5 часа вместо 3,5. Время – деньги.

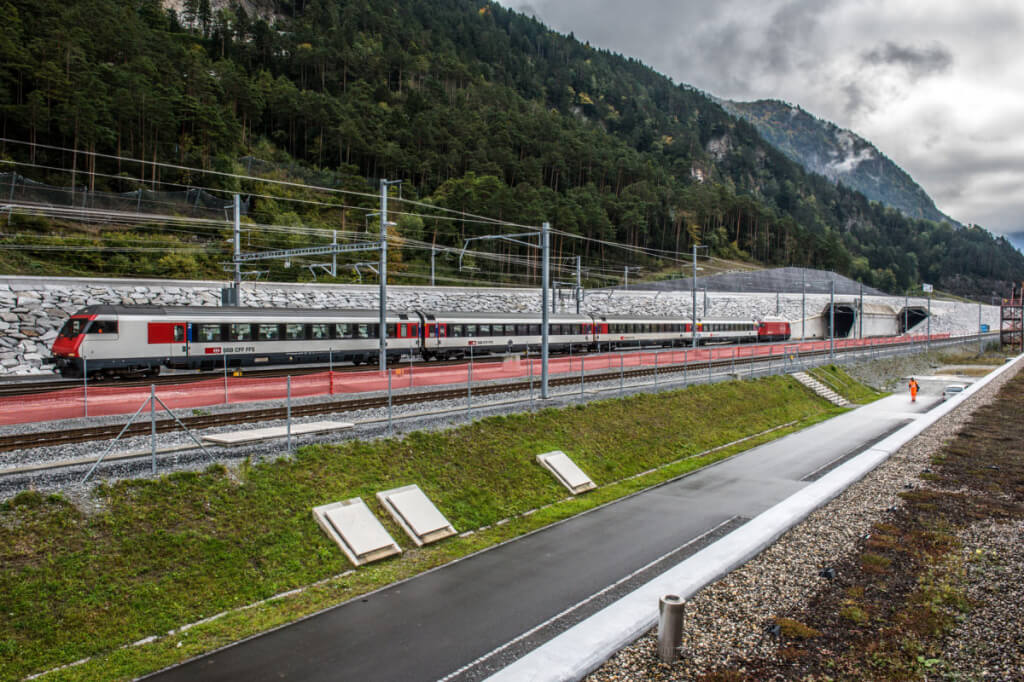

Готардский тоннель (Швейцария) – 51,7 км. Самый длинный железнодорожный тоннель в мире
Источник: https://tourjournal.ru/obzor-samyh-dorogih-dorog-v-mire/

Для прокладки использовали 4 тоннелепроходческих комплекса, каждый из которых весил 2700 тонн. Одна такая машина, длиною в четыре футбольных поля, выполняла несколько функций: перемалывала породу и измельчала ее для бетонной строительной смеси. В среднем строители проходили по 9 метров в день.

На одном из участков стройки регулярно происходили сейсмические мини-толчки. Чтобы уберечь конструкции от разрушения, инженеры применили специальные металлические арки, которые временно укрепляли своды тоннеля и не ломались даже при сильном давлении породы.

Особенности тоннеля

Подземный комплекс включает в себя два тоннеля, где поезда следуют в противоположных направлениях. Оба пути соединены галереями через каждые 325 метров для эвакуации пассажиров.

Также внутри находятся две многофункциональные железнодорожные станции. Максимальная высота гор над тоннелем – 2300 метров, а без мощной системы вентиляции температура в нем поднялась бы до +46°C.

Лердальский тоннель (Норвегия) – 24,5 км. Самый протяженный автомобильный тоннель в мире

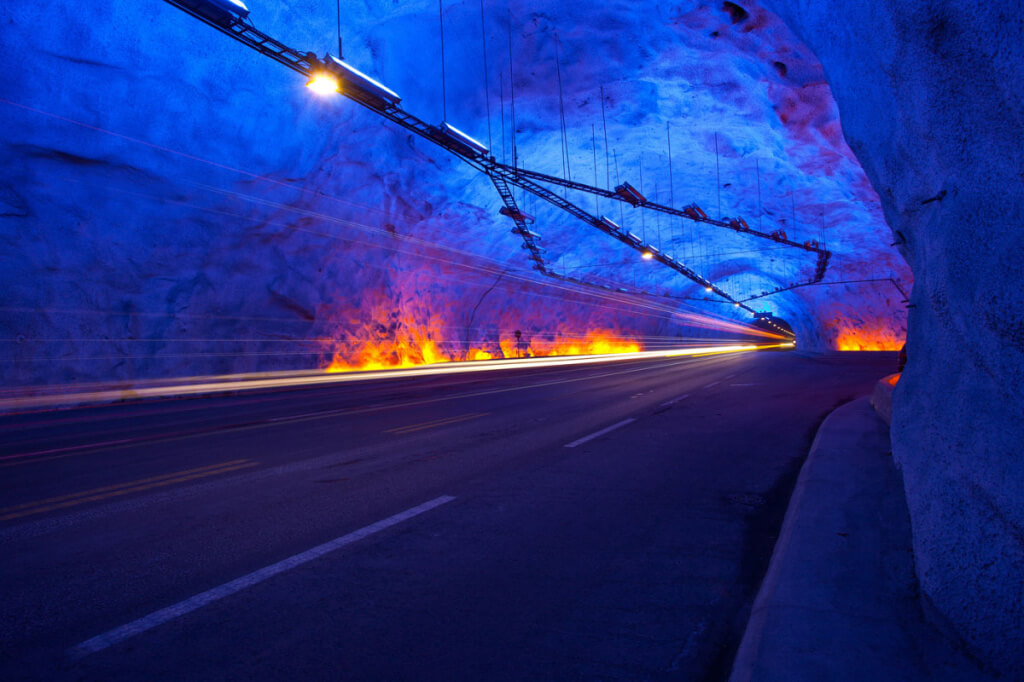

Лердальский тоннель (Норвегия) – 24,5 км. Самый протяженный автомобильный тоннель в мире
Источник: https://www.thesun.co.uk/living/1637701/britains-longest-tunnel-could-feature-18-miles-of-fake-palm-trees-clouds-and-grass-verges-to-keep-drivers-awake/

Сложности при строительстве

Это отрезок автомобильной дороги, соединяющей два крупных города: Осло и Берген. За время его строительства выработали 2,5 млн куб. м породы. Чтобы вывести такой гигантский объем без вреда для экологии, в долине неподалеку соорудили дополнительный тоннель длиной в 2,1 км. После завершения стройки он стал частью вентиляционной системы основного тоннеля.

Во время проходки на расстоянии около 10 км от коммуны Эурланн в крыше тоннеля. обрушилось около 1000 кв. м породы. Для продолжения работ строителям пришлось полностью забетонировать весь участок, а потом заново пробивать тоннель в смеси опавшей породы и бетона. Почти Сизифов труд, но в итоге норвежские строители создали одно из самых уникальных подземных сооружений на планете.

Особенности тоннеля

Подземная дорога в Лердале выделяется «человечным» подходом к проектированию. Отделку тоннеля разработали дизайнеры и осветители при участии психологов из Ассоциации промышленно-технических исследований Норвегии. Их целью было снизить негативное влияние монотонности движения на концентрацию водителей.

Самые грандиозные тоннели в мире, которыми стоит вдохновиться проектировщику
Источник: https://commons.wikimedia.org/wiki/File:Roundpoint_in_a_gallery.jpg

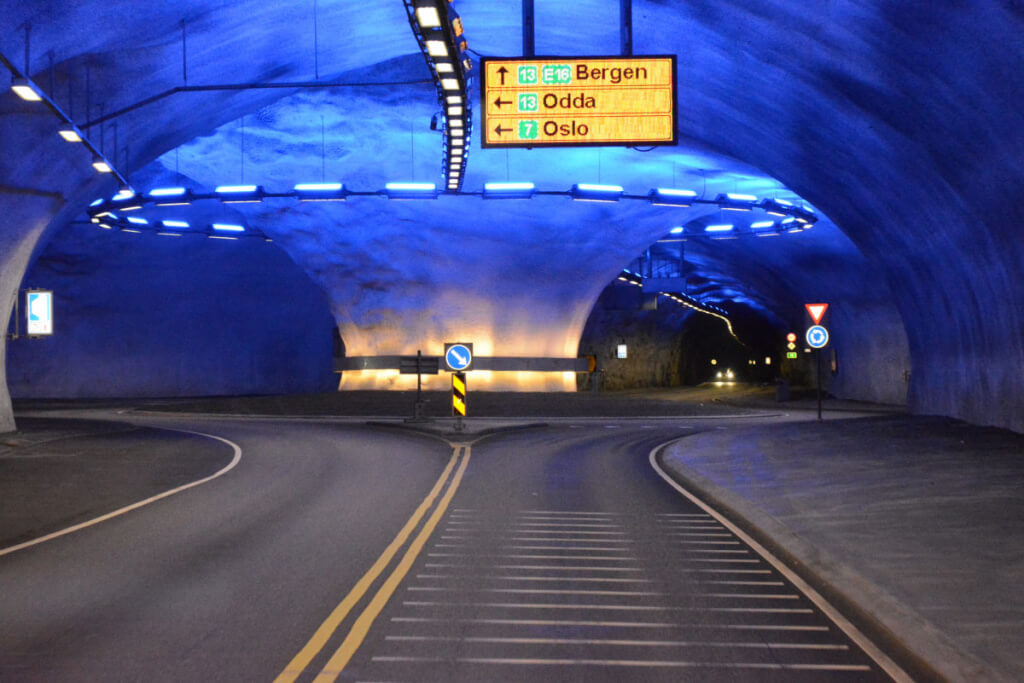

Лердальский тоннель разделили на 4 отрезка и разместили между ними 3 искусственных грота, где можно остановиться и передохнуть. Основная хорда тоннеля подсвечивается белыми лампами, а зоны отдыха – бирюзовым и желтым светом, который воспроизводит оттенок неба при закате.

Подсветка позволяет водителям переключать внимание с однообразной дороги на гроты, а пассажирам, подверженным клаустрофобии, избежать приступов паники. Идея реализована настолько удачно, что большинство путешественников останавливается в гротах прежде всего для того, чтобы сделать эффектный кадр для соцсетей.

Большой бостонский тоннель (США) – 5,6 км. Самая дорогая дорожная стройка в истории Америки

Сложности при строительстве

Улицы Бостона проложили задолго до появления на них автомобилей, поэтому к середине XX века пробки стали огромной проблемой в городе. Чтобы избавиться от заторов, построили шестиполосную автостраду прямо над центром. Уже в 80-х стало ясно, что и ее недостаточно, поэтому власти города решили разгрузить дороги новой трассой, проложенной под старой.

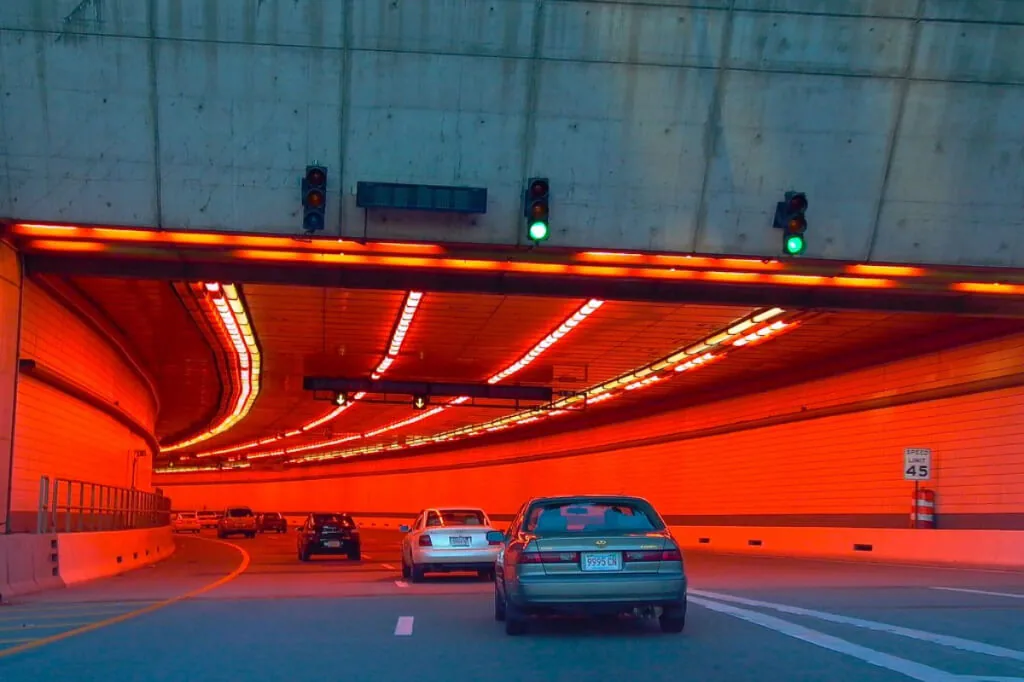

Большой бостонский тоннель (США) – 5,6 км. Самая дорогая дорожная стройка в истории Америки
Источник: https://www.flickr.com/photos/scleroplex/308418755/

Тоннель пришлось прокладывать рядом с действующим метро, между лабиринтами фундаментов и замораживая сложные подвижные грунты. Одним из главных вызовов стало возведение участка под бухтой, который решили строить «открытым» методом, а не проходить под дном залива.

Подводная часть состоит из 12-и огромных стальных секций, которые объединяют две трубы диаметром 12 метров и длиной 90 метров каждая. Секции доставляли в бухту, заполняли водой и опускали в заранее выкопанную на дне траншею 15-метровой глубины. Закрепив там очередную гигантскую деталь, из нее откачивали воду и присоединяли к соседней.

Особенности тоннеля

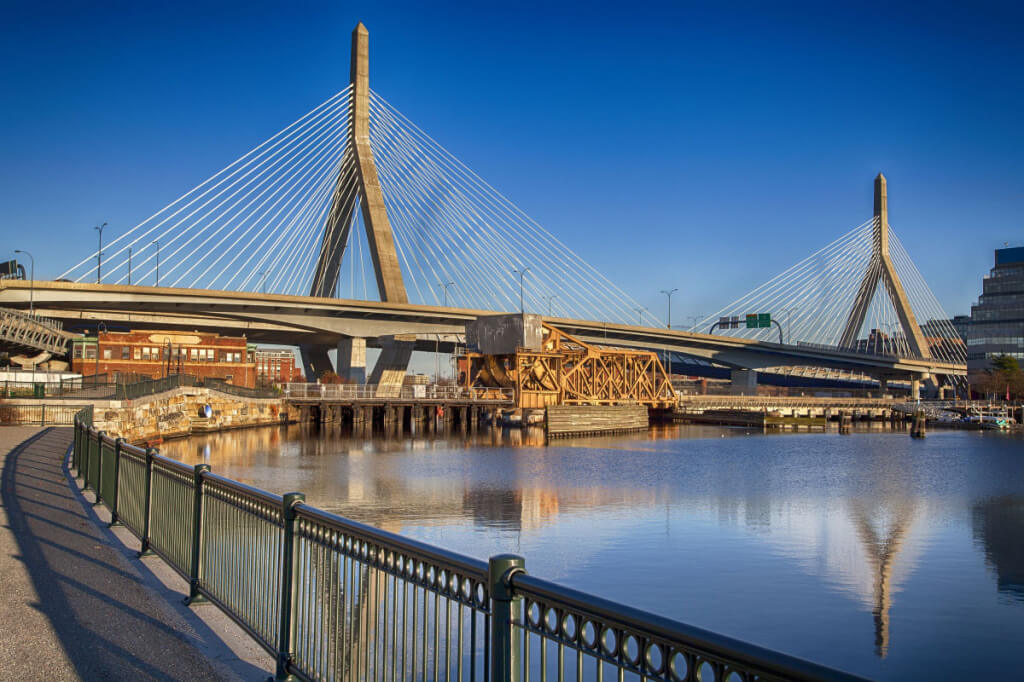

Бостонский тоннель включает в себя не только подземные и подводные сооружения, но и самый широкий в мире 10-полосный вантовый мост.

Самые грандиозные тоннели в мире, которыми стоит вдохновиться проектировщику
Источник: https://www.pinterest.ru/pin/541135711447621070/

Строительство, которое началось в 1991 году, растянулось на 16 лет. Бюджет проекта составил 14,6 млрд долларов, а издержки доходили до 3 млн в день. Ожидается, что проект окупится только к 2038 году, но позитивные изменения ощущаются уже сейчас. Из-за того, что тысячи автомобилей перестали ежедневно вхолостую жечь топливо в пробках, концентрация угарного газа в Бостоне снизилась на 12%.

Эресуннский мост-тоннель (Дания–Швеция). Длина надводной части – 7,8 км, подводной – 4 км. Самая протяженная автомобильная дорога в Европе, совмещенная с железнодорожным мостом

Сложности при строительстве

«Ныряющий мост» – так называют уникальное сооружение, которое соединяет столицу Дании и шведский город Мальме. Во время его возведения рабочие наткнулись на дне пролива на боевые снаряды Второй мировой войны. Их безопасная ликвидация заняла немало времени, а неточности в инженерных схемах привели к перекосу одной из частей конструкции. Но даже эти трудности не помешали закончить проект в срок.

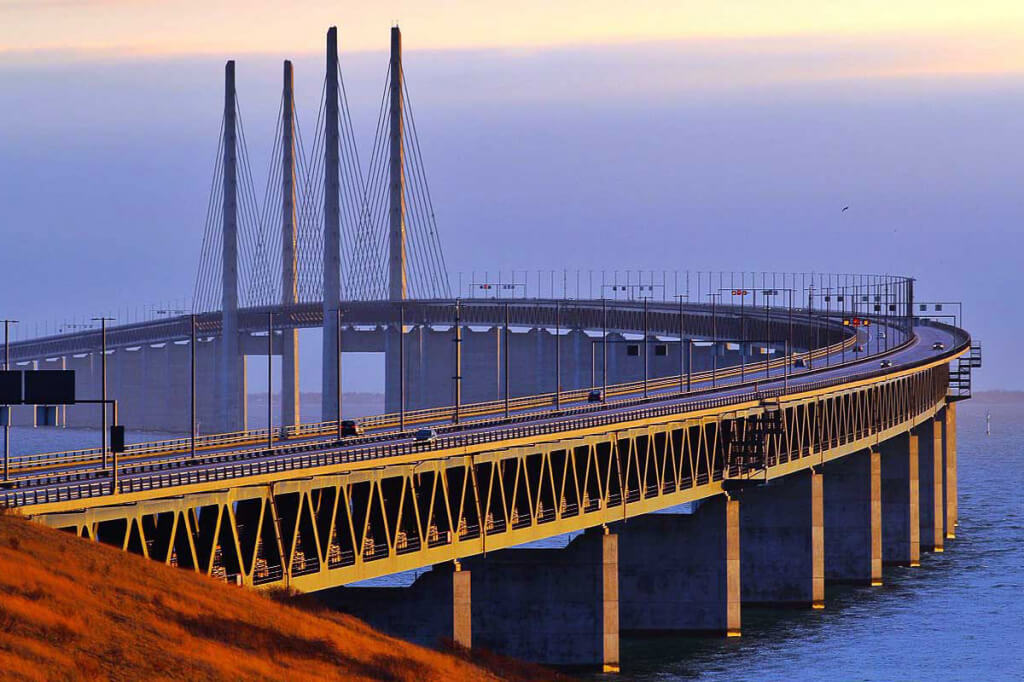

Эресуннский мост-тоннель (Дания–Швеция). Длина надводной части – 7,8 км, подводной – 4 км. Самая протяженная автомобильная дорога в Европе, совмещенная с железнодорожным мостом
Источник: https://news.myseldon.com/ru/news/index/215951933

Особенности тоннеля

Самая необычная часть конструкции – искусственный остров в проливе Эресунн, где четырехполосная автомагистраль и железнодорожные пути «ныряют» в тоннель. Внутри него проходит 5 труб: по двум из них ездят машины, по двум – поезда, а самая небольшая последняя труба – резервная.

Зачем же два государства построили настолько сложное сооружение? На это есть две причины. Первая – с датской стороны находится аэропорт Копенгагена, а высокие опоры моста мешали бы самолетам взлетать и садиться. Вторая – под низким мостом, который бы не препятствовал авиасообщению, не могли бы пройти крупные грузовые суда.

Горная дорога возле деревни Гуолян (Китай) – 1,2 км. Тоннель, возведенный непрофессиональными строителями

Сложности при строительстве

На месте дороги, открытой в 1977 году, был еще более опасный маршрут – высеченная в склоне узкая лестница на отвесной скале. Это был единственный путь, который связывал деревню Гуолян с внешним миром. Деревня была отрезана от цивилизации – ее жители не могли торговать и закупать необходимые продукты.

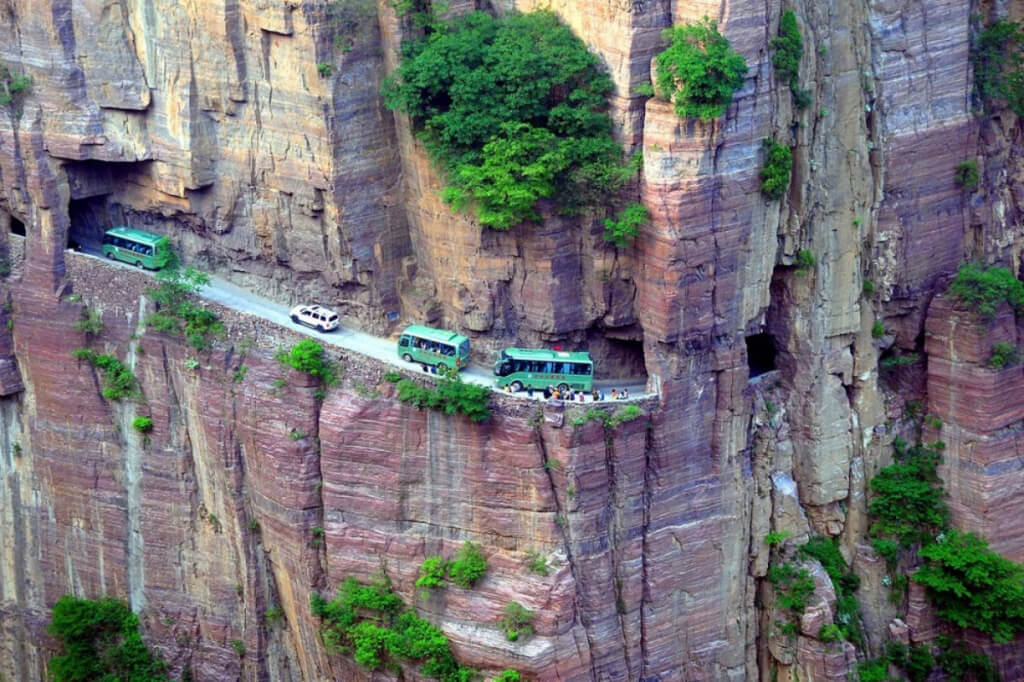

Горная дорога возле деревни Гуолян (Китай) – 1,2 км. Тоннель, возведенный непрофессиональными строителями
Источник: https://gochina.ru/blog-dlya-puteshestvennikov/tunnel-guolyan-opasnaya-gornaya-doroga-v-kitae/

Крестьяне не раз просили чиновников построить нормальную дорогу, но те не реагировали, поэтому жители деревни решили взять дело в свои руки. Все население деревни, а это – 300 человек, смогли пробить автомобильную дорогу в скалах, пользуясь в основном лишь молотками и зубилами. Стройка заняла 5 лет.

Особенности тоннеля

Естественным источником освещения дороги служат проемы в стене разного диаметра и форм. Они же представляют наибольшую опасность для тех, кто решит проехаться на машине в уникальном тоннеле. Некоторые из этих «окон» достигают 20–30 метров в длину, а на всем пути их около десятка. Если переборщить со скоростью, запросто можно вылететь в одно из них.

Живописный тоннель, на котором с трудом разъезжаются два легковых автомобиля, стал главной достопримечательностью провинции Хэнань и привлек в нее множество туристов
