В 2019 году в центре Москвы, на территории олимпийского комплекса «Лужники», открыли уникальный спортивный объект – Дворец художественной гимнастики Ирины Винер-Усмановой.

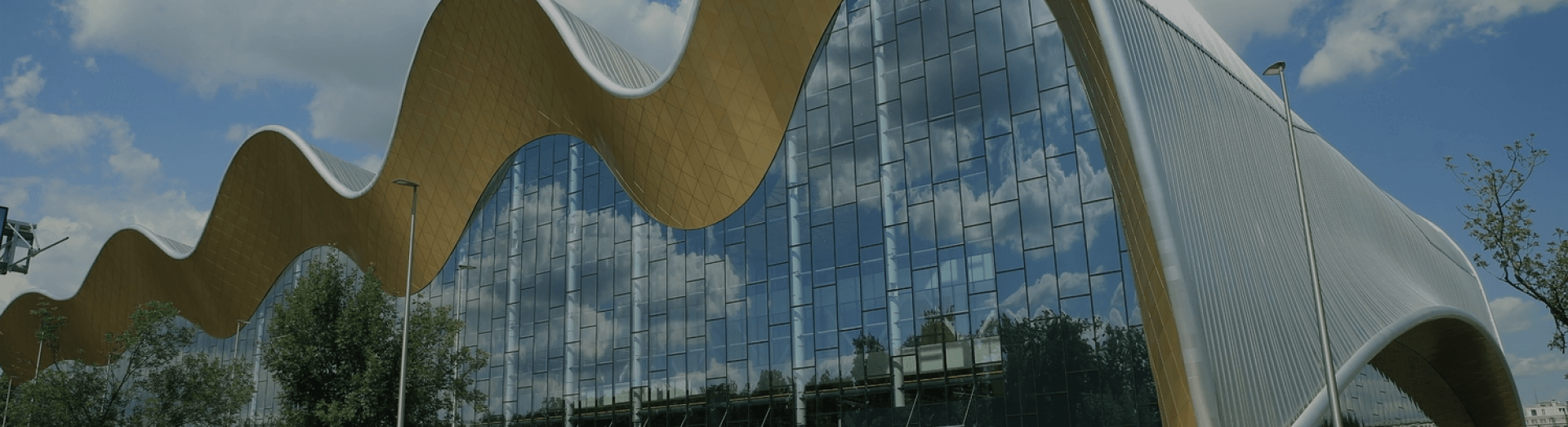

Его необычный силуэт сразу же привлекает внимание: золотистая волна кровли напоминает развевающуюся гимнастическую ленту и отражает изящество, силу и красоту художественной гимнастики.
Рассказываем о тонкостях создания идеально гладкой кровли сложной формы – объясняем, что такое параметрика в строительстве и как она помогла возвести сооружение в рекордно сжатые сроки и без ошибок на всех этапах.
Несколько фактов о дворце:
- 23 500 м² – общая площадь здания.
- 2000 м² – площадь арены.
- 4000 мест для зрителей.
- 4 этажа для мероприятий.
- 6 премий в области архитектуры и строительства.
В чем уникальность кровли дворца
С момента получения разрешения на строительство и до его завершения прошло всего два года. А уже через неделю после ввода объекта в эксплуатацию в нем прошли первые соревнования.
По замыслу Ирины Усмановой – президента Всероссийской федерации художественной гимнастики и главного тренера сборной России – дворец своим обликом должен был указывать на принадлежность к этому виду спорта.
Так появилась самая заметная и узнаваемая часть здания – крыша в форме гимнастической ленты. Она воплощает не только женственность и грацию, но и силу, которая лежит в основе гимнастики.
Кровля продолжает изгибы ленты на фасаде – это тоже уникальное архитектурное решение. Здесь нет выступающих элементов, ничего не торчит. На крыше всего две точки доступа – пара люков. Вся остальная поверхность идеально гладкая. Фальцевое покрытие кровли разработано так, что не пропускает воду, поэтому под ним не пришлось устраивать гидроизоляционный ковер.
Но прежде чем строить такую крышу, ее нужно было спроектировать.
Как проектировали здание
При проектировании этого дворца впервые широко использовали параметрические модели. Суть в том, что сложные архитектурные формы, такие как волнистая кровля, раскладывают на элементы, параметрически связанные по определенному алгоритму.
При изменении какого-либо элемента алгоритм автоматически перестраивает всю цепочку. Это дает возможность перебирать разные типы конструкций и выбирать оптимальные ширины, толщины и длины в режиме реального времени. Подрядчик оперативно получает готовую модель кровли, в которой уже имеются все необходимые данные для изготовления ее элементов на производстве.
Цифровые методы использовали не только для проектирования крыши. Методика BIM – Building Information Model или Modeling – предполагает создание трехмерной модели всего сооружения и построение базы данных, в которой каждому элементу модели можно присвоить все необходимые атрибуты.
Особенность такого подхода в том, что здание проектируют как единое целое: корректировка какого-либо из параметров влечет за собой автоматическое изменение связанных с ним параметров и объектов, вплоть до чертежей, визуализаций, спецификаций и календарного графика.
Например, если инженеры-сантехники вносят какое-то изменение в систему водоснабжения, то оно сразу же отображается в чертежах, спецификациях и сметах. Это экономит много времени как в процессе проектирования и согласования, так и во время строительства.
А что внутри
Интерьеры дворца совсем не напоминают о «сухих» и функциональных традициях оформления спортивных объектов. И это правильно, ведь арена универсальная – здесь можно проводить любые события, включая театральные постановки, шоу, концерты и корпоративные собрания.
Для оформления фойе использовали русские мотивы: мозаику в стиле жостовской росписи, опоры, напоминающие стволы берез. А форма потолка повторяет ленту на фасаде.
Но все же Дворец художественной гимнастики в первую очередь служит для занятий спортом и проведения соревнований. В нем для этого есть все необходимое:
- 21 раздевалка;
- 3 тренажерных зала;
- медицинский кабинет с новейшим оборудованием;
- отель для спортсменов на 39 номеров.
Неудивительно, что уникальное мегасооружение получило международную премию MIPIM Awards в номинации «Лучший проект культуры и спорта».
