12 000 тонн на 8 опорах. Как устроена «Ак Барс Арена»

Мастер-класс

Содержание

Вместимость более 45 000 человек, общая площадь почти 136 000 кв. метров, территория в 12 гектаров, передовые архитектурные и технические решения – это стадион «Ак Барс Арена» в Казани.

Рассказываем, на какие хитрости пришлось пойти строителям, чтобы возвести его гигантскую крышу, в чем ее уникальность, что такое раскружаливание и во сколько обошлась постройка мегасооружения.

История создания

Первый кирпич стадиона заложили 5 мая 2010 года. «Ак Барс Арену» строили для Чемпионата мира по футболу 2018 года, поэтому перед инженерами стояла задача возвести сооружение, соответствующее мировому уровню.

Проект разработала американская архитектурно-дизайнерская компания Populous. У нее уже был большой опыт сооружения спортивных объектов, среди которых стадионы «Уэмбли» и «Эмирейтс» в Лондоне и олимпийский стадион в Сочи.

Изюминкой новой арены в Казани должна была стать крыша. В качестве места для стадиона неслучайно выбрали берег реки Казанки – по замыслу архитекторов, постройка должна напоминать своей формой цветок лилии.

Чтобы конструкция выглядела воздушной, архитекторы решили устанавливать крышу всего на 8 опорах. Но возникал вопрос, как смонтировать 120-метровый ригель и добиться необходимой жесткости?

Как возводили конструкцию крыши

В основе длинных перекрытий – арка. Свойства таких конструкций хорошо известны: если арка достаточно изогнута, она отменно держит нагрузки. Однако с увеличением длины пролета арка становится более пологой и менее жесткой, при этом уменьшается величина нагрузки, которую она способна поддерживать. Но инженерам удалось найти решение, устраняющее это противоречие.

Опорные балки, или «ригели», крыши стадиона «Ак Барс Арена» пологие. Чтобы придать им необходимую жесткость и несущую способность, в перекрытиях стадиона использовали фермы – пространственные конструкции с диагональными элементами, которые и обеспечивают каркасу крыши требуемую жесткость и надежность.

40 огромных балок, соединенных между собой, образуют цельную изогнутую конструкцию, установленную на 8 опорах. Чтобы ее собрать, строители использовали леса, которые поддерживали недостроенные части крыши.

Когда все элементы соединили между собой, 50 домкратов одновременно приподняли крышу, а освободившиеся леса разобрали – строители называют процесс удаления временных опор раскружаливанием.

На демонтаж лесов ушло несколько дней, после чего домкраты медленно, по несколько миллиметров в день, опускали конструкцию на основные опоры. Это был самый рискованный момент строительства: если бы проектировщики ошиблись в расчетах, из-за возникших в конструкции напряжений она могла бы разрушиться.

Установка крыши на опоры прошла успешно – она стала еще одной инновацией стадиона: часть кровли над зрительскими трибунами пропускает свет, но защищает людей от дождя. При этом на травяное покрытие футбольного поля попадают и дождь, и солнце, без которых трава не растет.

Строительство стадиона заняло всего три года: в 2013 на его арене прошли первые соревнования. Стоимость строительства составила 14,4 млрд рублей. Для сравнения, на стадион такого же класса в Сочи было потрачено 27 млрд рублей.

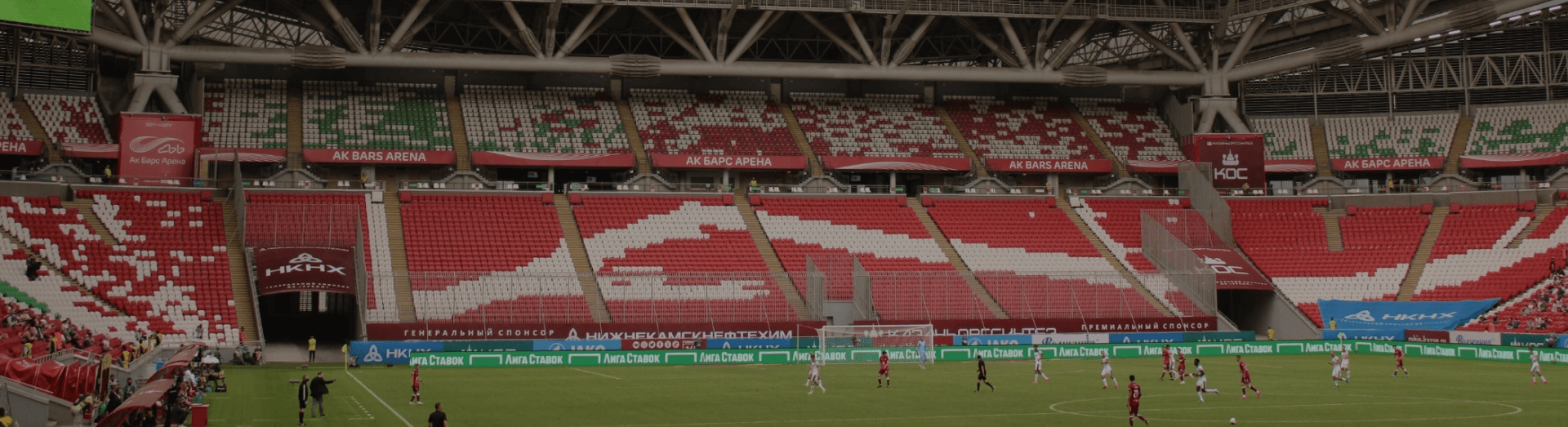

Как устроена «Ак Барс Арена»

Стадион обладает 4 наивысшей категорией УЕФА – это значит, что на нем можно проводить финальные соревнования Кубка мира.

Чтобы зрителям было не только хорошо видно, но и отлично слышно игру, специалисты по акустике провели серьезную работу. Они просчитали силу звука и отражение звуковых волн от ограждающих конструкций, а для подавления нежелательных отражений под куполом стадиона разместили звукопоглощающие маты. Эти меры сводят шумовое загрязнение на арене к минимуму.

Одно из важных требований для проведения мировых соревнований – бесперебойное электроснабжение. Нельзя допустить, чтобы во время прямой трансляции соревнований на весь мир внезапно отключилось электричество.

Однако возможности «Ак Барс Арены» гораздо шире, чем у просто хорошего футбольного стадиона. Перечислим некоторые.

  • Огромный медиафасад – крупнейшей в Европе. Его можно рассмотреть с расстояния 3 км. Площадь его поверхности – почти 4000 кв. метров, это площадь 3500 домашних кинотеатров, соединенных вместе. Его задействуют на всех крупных мероприятиях.

  • Чтобы стадион не простаивал между футбольными матчами, для него была разработана трансформируемая среда. Она позволяет, например, установить на арене бассейн и проводить соревнования по плаванию.
  • Площадь подтрибунных помещений – почти 135 000 метров. Это настоящий город в городе, занимающий 8 этажей.
  • На прилегающей к арене территории проходят разные события и соревнования: фестивали, автомобильные и лыжные гонки, марафоны.

  • Скоро планируется строительство горнолыжного спуска с крыши стадиона.

Чтобы еще больше узнать о стадионе «Ак Барс Арена», его особенностях и возможностях, переходите на YouTube-канал «Лига Мастерства». Там вы найдете еще много интересных видео о строительных технологиях и уникальных мегасооружениях.
