Термоплиты LOGICPIR Полы
Область применения:
Теплый пол, любые виды стяжки.
Калькулятор материалов плоской кровли
Карты районирования России
Теплотехнический калькулятор по методике СП 50.13330
Калькулятор расхода тепловой энергии
Пересчёт плит pir между единицами измерения
FAQ термоплиты PIR
Обучающие курсы
Подробнее про PIR
Полезные статьи

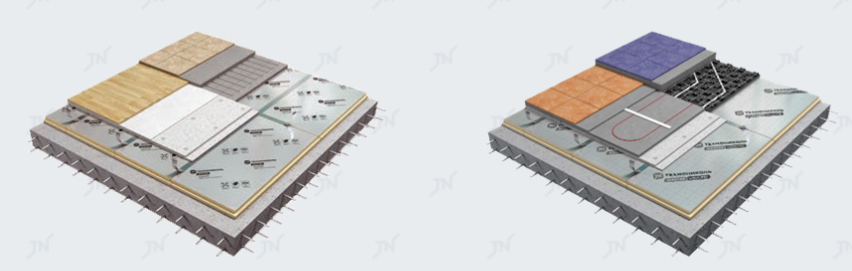

Термоплиты LOGICPIR Полы с двусторонней облицовкой из алюмоламината созданы для эффективной теплоизоляции как обычных, так и теплых полов. Благодаря тому, что материал облицовки надёжно защищен от коррозии, термоплиты можно использовать как с сухой, так и с мокрой стяжкой без использования дополнительных разделительных слоев. Основа LOGICPIR — полиизоцианурат (PIR), материал, который известен своим крайне низким коэффициентом теплопроводности (0,023 Вт/м*К). Эта отличительная черта поможет снизить теплопотери без увеличения толщины теплоизоляционного слоя.
Плиты из полиизоцианурата тонкие, прочные и не подвержены деформации с течением времени.
ГЛАВНЫЕ ПРЕИМУЩЕСТВА ПЛИТ LOGICPIR ПОЛЫ:
- Защищают от холода при малой толщине
- Подходят для систем «теплый пол»
- Совместимы с любыми видами стяжки
- Не нуждаются в дополнительной изоляции
- Обладают высокой прочностью на сжатие
- Не поддерживают горение
- Безопасны для здоровья
- Служат более 50 лет
РЕКОРДНО НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ
Более 95% объёма материала – это закрытые жесткие ячейки, заполненные перманентным газом с крайне низкой теплопроводностью. Именно эта структура обеспечивает уникальные теплотехнические характеристики LOGICPIR. Это значит, что толщина утеплителя может быть минимальной и качество теплоизоляции от этого не пострадает.
ПРОЧНОСТЬ
Высокая прочность на сжатие (150 кПа, или 15 тонн на квадратный метр) позволяют не переживать о том, что со временем пол начнёт проминаться под воздействием динамических или статических нагрузок. Европейские исследования доказали, что спустя 33 года использования PIR, его прочность на сжатие даже увеличилась. Каждая термоплита LOGICPIR Полы способна выдержать не просто шкаф и диван, а целый КАМАЗ или пару слонов.
ВЛАГОСТОЙКОСТЬ
Вода — отличный проводник тепла, так что намокший утеплитель резко теряет свои теплоизоляционные качества. К тому же насыщенность влагой приводит к деформации, появлению плесени и грибка.
Термоплитам LOGICPIR Полы влага не страшна. Структура полиизоцианурата не позволяет воде впитываться, ведь ячейки закрыты и заполнены газом. Водопоглощение PIR-плит не превышает 1% от общего объёма. Они подходят для любых помещений, в том числе ванной и бани, где всегда высокая влажность.
Ещё один плюс LOGICPIR Полы — двусторонняя обкладка из алюмоламината. Она позволяет укладывать любую стяжку, включая цементную, а также финишное покрытие непосредственно на плиты теплоизоляции. Алюмоламинат не подвержен коррозии, а при использовании системы «теплого» пола он равномерно отражает тепло внутрь дома.
УДОБСТВО МОНТАЖА
Каждая плита LOGICPIR Полы размером 1190 × 590 мм весит менее одного килограмма. Это объясняется крайне низкой плотностью материала, всего 35 кг/м3. Переносить и монтировать термоплиты может один человек, это совсем не трудно. Их удобно резать даже канцелярским ножом, а крепить можно на клей-пену или укладывать без дополнительного крепежа.
ЭКОЛОГИЧНОСТЬ И БЕЗОПАСНОСТЬ
PIR-плиты не содержат фенолов и стиролов, даже в условиях повышенных температур (+120 ⁰С) эмиссия вредных веществ равна нулю. По химическому составу PIR близок к знакомому всем полиуретану — этот материал используется при изготовлении матрасов, обуви и даже детских игрушек.
ОГНЕСТОЙКОСТЬ
Материал, из которого сделаны плиты LOGICPIR Полы, не поддерживает горение и не распространяет пламя. При прямом контакте с огнем на поверхности плиты образуется защитная карбонизированная корка. Плиты легко выдерживают контакт с нагревательными элементами систем тёплого пола.
ДОЛГОВЕЧНОСТЬ
Благодаря структуре полиизоцианурата LOGICPIR Полы сохраняют все свои полезные характеристики более 50 лет. Это подтверждают испытания НИИМосстроя. А независимые европейские исследования говорят о том, что спустя 33 года использования ПИР-плиты остаются абсолютно функциональными.
ВАРИАНТЫ ПЛИТ
Термоплиты LOGICPIR Полы выпускаются с прямой кромкой и L-кромкой (она снижает теплопотери и упрощает монтаж).
Плита с гладкой кромкой Плита с L-кромкой
Плиты с L-кромкой, в отличие от плит с гладкой кромкой,
не имеют на стыках мостиков холода, по которым уходит тепло.
К тому же L-кромка (её ещё называют Г-образной) легче монтируется.
Плиты с L-кромкой доступны в размерах 1190 × 590 мм. Плиты с прямой кромкой производятся длиной 1200 мм и шириной 600 мм. По согласованию с заказчиком возможен выпуск плит других размеров.
Таблица всех вариантов:
| Толщина, мм | 20 | 30 | 40 | 50 | 30 | 40 | 50 |
| Длина, мм | 1200 | 1200 | 1200 | 1200 | 1190 | 1190 | 1190 |
| Ширина, мм | 600 | 600 | 600 | 600 | 590 | 590 | 590 |
| Количество плит в пачке, шт. | 12 | 8 | 6 | 5 | 8 | 6 | 5 |
| Площадь одной плиты | 0,72 | 0,72 | 0,72 | 0,72 | 0,7021 | 0,7021 | 0,7021 |
|
Площадь плит в пачке, м2 |
8,64 | 5,76 | 4,32 | 3,60 | 5,62 | 4,21 | 3,51 |
|
Объём плит в одной пачке, м3 |
0,17 | 0,17 | 0,17 | 0,18 | 0,17 | 0,17 | 0,18 |

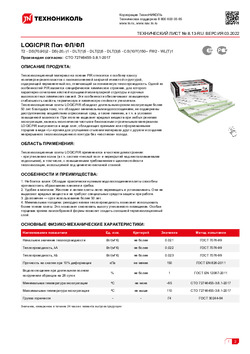

| Наименование показателя | Ед. изм. | LOGICPIRПол, Балкон, Баня | Метод испытаний |
| Теплопроводность, не более, при: (25±5)0С | Вт/(м*К) | 0,022 | ГОСТ 7076-99 |
| Прочность на сжатие при 10% линейной деформации, не менее | кПа | 150 | ГОСТ EN 826-2011 |
| Водопоглощение по объему при длительном погружении (28 сут.), не более | % | 1,0 | ГОСТ EN 12087-2011 |
| Температура эксплуатации | оС | от минус 65 до плюс 110 | СТО 72746455-3.8.1-2017 |
| Группа горючести | - | Г4 | ГОСТ 30244-94 |
Геометрические размеры*:
| Наименование показателя | Ед. изм. | Значение | Метод испытаний |
| Толщина | мм | 20;30;40;50 | ГОСТ EN 823-2011 |
| Длина х ширина, с «L»-кромкой** | мм | 1185х585 / 1190х590 | ГОСТ EN 822-2011 |
| Длина х ширина, без «L»-кромки | мм | 1200х600 | ГОСТ EN 822-2011 |
* по согласованию с потребителем возможно изготовление плит других размеров;
**плиты выпускаются с краями в виде «L»-кромки с 4-х сторон.
Вариант системы, с применением данной плиты: https://nav.tn.ru/systems/pol/tn-pol-standart-pir/.
Здравствуйте! 3 вопроса по применению PIR плит в полах с водяным тёплым полом. Есть бетонная плита перекрытия. На ней планируется PIR плиты "пол" толщиной 20..30 мм (больше не получается по высоте), далее сетка с трубами тёплого пола 16 мм. Всё это залито стяжкой из понимания, что над трубами остаётся минимум 30 мм стяжки. И далее плиточный клей и керамогранит.
Вопросы:
- Нужно ли на или под PIR плиты укладывать какую-то плёнку или иную изоляцию?
- Допустимо ли стяжку делать прямо по PIR плитам, не используя "плоский шифер" и иные тонкие плиты? Какую нагрузку могут нести PIR плиты без риска продавливания (в сравнении с ЭППС "Фундамент")?
- Допустимо ли применения PIR плит как звукоизолирующий слой на полу второго этажа над тёплым помещением? Задача убрать ударный и звуковой шум со второго этажа на первый. Или лучше применить что-то на основе минваты (ТЕХНОНИКОЛЬ Плавающий пол ПРОФ) или каменной ваты (Технофлор стандарт/проф)?
Здравствуйте.
- Для PIR плит марки «Пол» с алюминиевым покрытием (LOGICPIR Пол ФЛ/ФЛ) дополнительная пароизоляция не требуется, так как они уже имеют герметичное покрытие. Проклейка стыков алюминиевой лентой обеспечивает паропроницаемость. Дополнительная плёнка не нужна, если плиты установлены с герметизацией стыков.
- Стяжку можно заливать прямо на PIR плиты без использования «плоского шифера» или других тонких плит. PIR плиты LOGICPIR Пол ФЛ/ФЛ способны выдерживать нагрузки до 15 тонн на квадратный метр, что делает их более устойчивыми к давлению, чем плиты на основе ЭППС. Это позволяет использовать их в качестве основы для стяжки без дополнительной армирования.
- PIR плиты могут использоваться как звукоизоляционный слой на полу второго этажа над теплым помещением. Они обладают хорошими звукоизоляционными свойствами, но для повышения эффективности звукоизоляции можно использовать систему ТН-ПОЛ Стандарт PIR или ТН-ПОЛ Термо PIR, которые разработаны специально для таких задач. Однако, если основной задачей является снижение ударного шума, можно рассмотреть применение системы ТЕХНОФЛОР Стандарт или ТЕХНОФЛОР Проф, которые разработаны для звукоизоляции полов и обладают хорошими показателями по шумопоглощению.
Здравствуйте! Решили присоединить лоджию к комнате и утеплить ее плитами logicpir. Возникло 3 вопроса:
- Что лучше сделать поверх плит "logicpir пол"? Стяжку, наливной пол или что-то еще? Может панели какие-то? Не хотим делать лаги и деревянный пол. Хотим сделать в конце теплый УФ пол и ламинат. Подскажите что лучше использовать?
- Как лучше крепить финишное покрытие (гипсокартон) к стенам поверх плит утеплителя?
- Обязательно ли делать направляющие какие-то? Либо есть иные способы? Если использовать утеплитель без фольги, то мы лишаемся слоя пароизоляции. Верно?
Заранее спасибо!
Добрый день. Поверх LOGICPIR ПОЛЫ можно устроить любой вид стяжки – и цементную, и сборную из двух листов фанеры, ЦСП, ОСП и т.д. На стенах гипсокартон необходимо крепить на предварительно установленные рейки, которые крепятся к стене сквозь LOGICPIR. Один из вариантов систем с теплым полом: https://nav.tn.ru/systems/pol/tn-pol-termo-pir/. Для балкона лучше применять LOGICPIR с фольгированным слоем (Балкон, баня, универсальная термоплита LOGICPIR Ф/Ф, так как он будет играть роль и пароизоляции, и отражающей изоляции.
Добрый день. Выровнять основание можно при помощи цементно-песчаной или полусухой стяжки.
Здравствуйте!
- Какой толщины должен быть пол из плит LOGIGRIP если квартира в панельном доме на 1-ом этаже (под бетонным полом неотапливаемый подвал)?
- Возможна ли укладка плит LOGIGRIP в два слоя, чтобы выйти на нужную толщину пола в квартире (если будет укладываться плитами LOGIGRIP только прихожая и кухня, а в комнате останется деревянный пол)?
С уважением, Виталий
Добрый день. Толщина будет зависеть от региона, толщины перекрытия, подробно можно посчитать в теплотехническом калькуляторе https://www.tn.ru/calculators/ht/. Приблизительная толщина будет 100мм пира, желательно уложить в 2 слоя по 50 мм.
Добрый день. Сразу на PIR укладывать пол не рекомендуется, нужен слой для распределения нагрузки, например 2 слоя фанеры по 9 мм. Сами термоплиты PIR тоже желательно уложить на сплошное основание. Похожая система у нас называется ТН-Теплый Пол PIR: https://nav.tn.ru/systems/pol/tn-pol-teplyy-pol-pir/.
Добрый день. Все термоплиты LOGICPIR производятся по одинаковой рецептуре, но в разных пропорциях компонентов, в зависимости от того какая нужна толщина или другие физико-механические характеристики. Для вспенивания используют различные добавки, в том числе пентан, для получения низкой теплопроводности.
Добрый день. Мы не рекомендуем укладывать финишный слой непосредственно на утеплитель. Всегда необходим разделительный слой в виде мокрой стяжки, либо сборной из листов фанеры, ЦСП, ОСП-3.
Добрый день. Нет, мы не рекомендуем укладывать ламинат прямо на утеплитель, необходим какой-то распределительный слой, например, в виде стяжки и т.д.
Добрый день. Нет, необходимо поверх термоплит уложить распределяющий нагрузку слой в виде сборной и цементно-песчаной стяжки.
Добрый день. Да, плиты LOGICPIR Пол подойдут для парной, они имеют низкое водопоглощение (1%) и выдерживают нагрузки в 15 тонн на квадратный метр, что позволяет их использовать под любой вид стяжки.
При устройстве пола нужно решить две задачи:
- теплоизоляцию пола;
- звукоизоляцию межэтажных перекрытий.
Исходя из описания, LOGICPIR Полы позволяет решить только первую задачу. Что порекомендуете в данной ситуации.
Добрый день. Рекомендую применить комбинированную систему ТН-ПОЛ Теплый Пол PIR, там присутствует каменная вата, которая будет работать, в том числе как звукоизоляция.
Здравствуйте. Да, можно.
Добрый день! Да, можно приклеить с помощью Клей пены LOGICPIR.
На плитах ПИР для полов одна сторона подписана как нижняя. Для чего?
Теплоизоляционные плиты ПИР производства ТехноНИКОЛЬ имеют уникальную структуру – с обеих сторон материал каширован специальной фольгой. Нижнюю сторону подписали для удобства работы во время укладки в солнечную погоду и соблюдения правильного расположения утеплителя.
