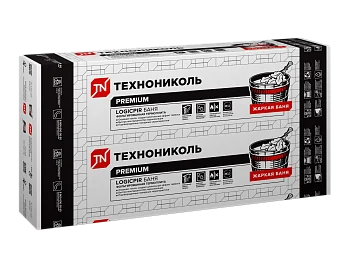

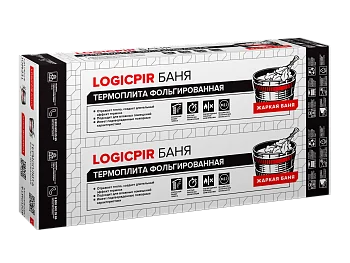

Термоплиты LOGICPIR Баня
Решение для утепления бани
Длительный эффект термоса
Не поддерживает горения
Подходит для влажных помещений
Высших класс экологической безопасности
Область применения:
Баня, сауна.
Термоплиты LOGICPIR Баня изготовлены из пенополиизоцианурата (PIR) и предназначены для эффективной теплоизоляции бань и саун. Благодаря крайне низкому коэффициенту теплопроводности они способствуют быстрому нагреву парного помещения и надолго сохраняют необходимую температуру. Небольшая толщина плит и укладка одним сплошным слоем на утепляемую поверхность не только позволяет отказаться от подрезки плит под ширину стоек, сохранив при этом дополнительные сантиметры, но и создать непрерывный тепловой контур. Именно благодаря этому создаётся, так называемый, «эффект термоса».
Фольгированная обкладка создаёт дополнительный барьер между зонами высокой и низкой температур, изолирует от пара и отражает тепло внутрь помещения: так парная будет быстрее нагреваться и дольше остывать.
Плиты не реагируют на высокие температуры, и даже при высоких температурах, какие бывают в саунах (до +120 ⁰С), в воздух не выделяются вредные вещества: нет ни химических испарений, ни неприятного запаха.
ГЛАВНЫЕ ПРЕИМУЩЕСТВА ПЛИТ LOGICPIR БАНЯ:
- Позволяют быстрее прогреть баню
- Не поддерживают горение
- Безопасны для человека
- Не боятся влаги, устойчивы к плесени и грибку
- Не нуждаются в дополнительном слое пароизоляции
- Экономят пространство
- Удобны при монтаже
- Служат более 50 лет
БЕЗОПАСНОСТЬ

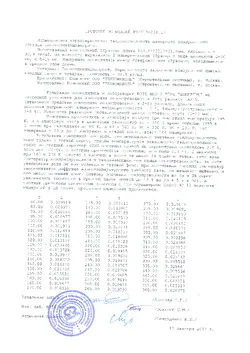

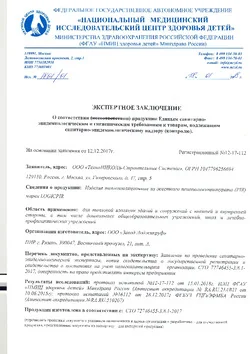

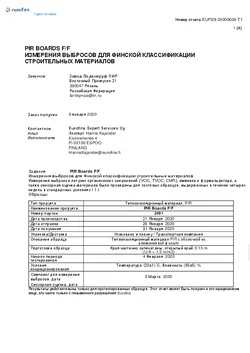

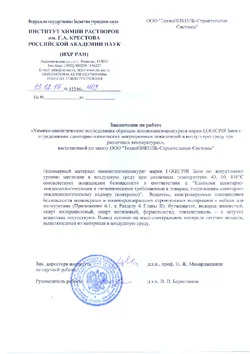

PIR относится к классу реактопластов, это материалы, которые получаются путём необратимой химической реакции. Это значит, что плиты не подвержены повторному химическому и термическому воздействию, они абсолютно безопасны для здоровья человека. Что подтверждено экспертным заключением Института химии растворов РАН и финским сертификатом М1 – летучие вещества отсутствуют даже при +120°C. Применение LOGICPIR одобрено в дошкольных и лечебно-профилактических учреждениях.
ОГНЕСТОЙКОСТЬ
Плиты из полиизоцианурата не поддерживают горение и не распространяют пламя. LOGICPIR Баня имеют группу горючести Г1. Под воздействием высокой температуры на ПИР-плитах образуется огнеупорная карбонизированная корка, создающая барьер, который не даёт распространяться пламени.
РЕКОРДНО НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ
Пенополиизоцианурат, из которого выполнены плиты LOGICPIR Баня — состоит из множества небольших закрытых ячеек, заполненных перманентным газом. Такая структура позволяет добиться невероятных характеристик — лёгкость, прочность и минимальная теплопроводность (всего 0,022 Вт/м*К). Чем она ниже, тем сложнее теплу проходить через материал и тем лучше в парной будет сохраняться высокая температура. Обкладка из фольги дополнительно отражает лучистое тепло от печи внутрь помещения.
ПРОЧНОСТЬ
Ячеистая структура полиизоцианурата создаёт надёжный каркас со множеством ребер жесткости. Вот почему у этого материала высокая прочность на сжатие — целых 120 кПа. Потребуется давление в 12 тонн на квадратный метр, чтобы сжать ПИР-плиту всего на 10%. Если провести аналогию, одна термоплита LOGICPIR Баня размером 1200×600 мм выдержит вес двух слонов.
ВЛАГОСТОЙКОСТЬ
Влага вредит теплоизоляции, ведь влажный материал лучше проводит тепло и деформируется со временем. Для таких помещений, как баня или сауна, где всегда много пара, необходимо выбирать влагостойкий материал. Водопоглощение LOGICPIR Баня составляет менее 1% при полном погружении материала на 28 суток в воду: его мелкие ячейки заполнены газом, и влаге просто некуда впитываться. Учитывая укладку плит сплошным слоем и двустороннее фольгирование можно быть абсолютно уверенным не только в эффективности теплоизоляции, но и в отсутствии под плитами плесени и грибка.
УДОБСТВО МОНТАЖА

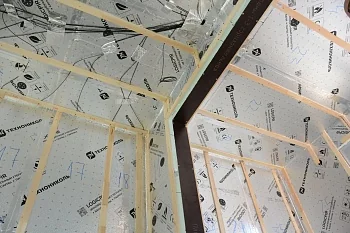

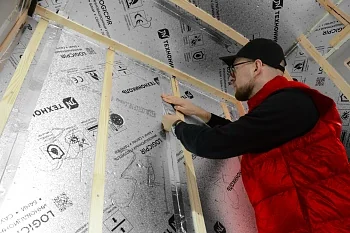

Термоплиты LOGICPIR Баня невероятно лёгкие, их плотность всего 30 кг/м3. Материал легко и быстро режется канцелярским ножом, а крепить плиты можно как механическим способом, так и с помощью клей-пены. Деревянные направляющие для крепления вагонки можно фиксировать непосредственно через плиту, это никак не ухудшит её изоляционные качества. С монтажом легко справится даже любитель, не имея дорогого инструмента и специальных навыков. Тем более, всегда можно свериться с нашей инструкцией по монтажу.
Смотреть видео>>>
Полноценная фольга с двух сторон плиты позволяет не укладывать дополнительный слой пароизоляции. Проклейте стыки между плитами алюминиевым скотчем и не забудьте о герметизации примыкания стен к полу.
Таким образом, при утеплении парного помещения ПИР-плитами, вы можете сэкономить значительную сумму, отказавшись не только от пароизоляционного слоя, но и от дорогостоящего деревянного бруса, создающего каркас для классического утеплителя.
ДОЛГОВЕЧНОСТЬ
По результатам независимых российских испытаний PIR сохраняет все свои полезные характеристики как минимум на протяжении 50 лет. А независимые европейские исследования плит подтвердили их полную функциональность спустя 33 года использования. Кстати, прочность на сжатие за это время только увеличивается.
ВИДЫ ПЛИТ

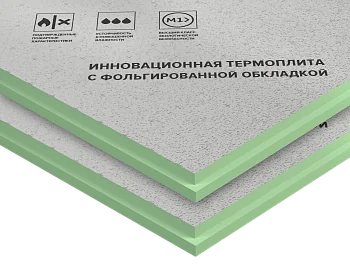

Термоплиты LOGICPIR Баня выпускаются с прямой кромкой и L-кромкой (она позволяет укладывать плиты без сквозных швов и снижает потери тепла на стыках).
Плита с гладкой кромкой Плита с L-кромкой
Плиты с L-кромкой, в отличие от плит с гладкой кромкой,
не имеют на стыках мостиков холода, по которым уходит тепло.
К тому же L-кромка (её ещё называют Г-образной) легче монтируется.
Плиты с L-кромкой доступны в размерах 1190 × 590 мм. Плиты с прямой кромкой производятся длиной 1200 мм и шириной 600 мм. По согласованию с заказчиком возможен выпуск плит других размеров.
Таблица всех вариантов:
| Толщина, мм | 20 | 30 | 40 | 50 | 30 | 40 | 50 |
| Длина, мм | 1200 | 1200 | 1200 | 1200 | 1190 | 1190 | 1190 |
| Ширина, мм | 600 | 600 | 600 | 600 | 590 | 590 | 590 |
| Количество плит в пачке, шт. | 12 | 8 | 6 | 5 | 8 | 6 | 5 |
| Площадь одной плиты | 0,72 | 0,72 | 0,72 | 0,72 | 0,7021 | 0,7021 | 0,7021 |
|
Площадь плит в пачке, м2 |
8,64 | 5,76 | 4,32 | 3,60 | 5,62 | 4,21 | 3,51 |
|
Объём плит в одной пачке, м3 |
0,17 | 0,17 | 0,17 | 0,18 | 0,17 | 0,17 | 0,18 |
ПЛИТА ИЛИ ПАНЕЛЬ?
При общении с подрядчиками, консультантами строительных магазинов и их клиентами можно услышать слова «термоплита» и «тремопанель». Для того, чтобы все понимали друг друга правильно, стоит разобраться, в чем разница между этими терминами.
Термоплита — это плитный утеплитель, выполняющий кроме этого еще несколько задач. Кроме непосредственно функции утепления материал в подавляющем большинстве конструкций дополнительно обеспечивает пароизоляцию и отражающую изоляцию. Например, термоплитой можно называть LOGICPIR.
Термопанель — отделочный материал с декоративным слоем и слоем теплоизоляционного материала. Их используют только для отделки фасадов.
ХАРАКТЕРИСТИКИ LOGICPIR БАНЯ
| Показатель | Значение | Метод испытаний | |
|
Теплопроводность при 25±5 0С |
0,023 Вт/(м*К) | ГОСТ 7076-99 | |
| Прочность на сжатие при 10% линейной деформации | 120 кПа | ГОСТ EN 826-2011 | |
| Водопоглощение по объёму при длительном погружении (28 суток) | 1% | ГОСТ EN 12087-2011 | |
| Температура эксплуатации |
от −65 оС до + 120 оС |
СТО 72746455-3.8.1-2017 | |
| Группа горючести | Г1 | ГОСТ 30244-94 | |
| Материал обкладки | Фольга | ||
| Наименование показателя | Ед. изм. | LOGICPIR Баня | Метод испытаний |
| Теплопроводность, не более, при: (25±5)0С | Вт/(м*К) | 0,022 | ГОСТ 7076-99 |
| Прочность на сжатие при 10% линейной деформации, не менее | кПа | 120 | ГОСТ EN 826-2011 |
| Водопоглощение по объему при длительном погружении (28 сут.), не более | % | 1,0 | ГОСТ EN 12087-2011 |
| Температура эксплуатации | оС | от минус 65 до плюс 120 | СТО 72746455-3.8.1-2017 |
| Группа горючести | - | Г1 | ГОСТ 30244-94 |
Геометрические размеры*:
| Наименование показателя | Ед. изм. | Значение | Метод испытаний |
| Толщина | мм | 20;30;40;50 | ГОСТ EN 823-2011 |
| Длина х ширина, с «L»-кромкой** | мм | 1185х585 / 1190х590 | ГОСТ EN 822-2011 |
| Длина х ширина, без «L»-кромки | мм | 1200х600 | ГОСТ EN 822-2011 |
* по согласованию с потребителем возможно изготовление плит других размеров;
**плиты выпускаются с краями в виде «L»-кромки с 4-х сторон.
В отношении утепления санузла в квартире для переоборудования в сауну, толщина PIR Prof баня 50 мм подходит для создания оптимального микроклимата и сохранения тепла. Однако, в зависимости от конкретных требований и условий, можно рассмотреть и более тонкие плиты, например, 40 мм, если это удовлетворяет требованиям по теплопроводности и прочности, особенно в местах, где нагрузка на утеплитель не будет высокой. Важно также учесть, что в сауне важно обеспечить хорошую теплоизоляцию, чтобы поддерживать высокую температуру и минимизировать потери тепла.
В обоих случаях, выбор толщины утеплителя зависит от конкретных условий эксплуатации и личных предпочтений по уровню теплоизоляции и комфорта. Вы можете самостоятельно рассчитать толщину утеплителя на сайте: https://www.tn.ru/calculators/
Добрый день. Да, рекомендуем сделать гидроизоляцию, например - самоклеящуюся по стяжке.
Добрый день. Достаточно одного слоя 50 мм.
Здравствуйте.
Термоплиты LOGICPIR Баня выпускаются толщинами 30,40,50 мм. Как правило, если у вас баня находится в центральном регионе, достаточно 30-40 мм. Если это северные регионы, тогда 50 мм.
Здравствуйте. Приобрел плиты PIR теплоизоляции LOGICPIR Баня 1190х590х40 мм, 6 плит, 4.2126 м².
Вопрос 1: скажите, пожалуйста, почему на упаковке - класс пожарной опасности материала указывается - КМ4, что соответствует классу горючести Г3 "нормальногорючий", хотя должно быть Г1 "слабогорючий", а это уже класс КМ1 или КМ2?
Вопрос 2: изменился ли дизайн маркировки на фольге? Всегда было написано "инновационная термоплита БАНЯ САУНА ПАРИЛКА", было написано название и логотип компании и температурные характеристики. А сейчас почему-то написано "инновационный БАЛКОН БАНЯ СТЕНА", нет ни каких температурных характеристик и лишь маленький логотип компании компании.
Добрый день! В соответствии с ранее использовавшейся системой классификации строительных материалов по пожарной опасности класс пожарной опасности присваивался по совокупности показателей (Г, В, Д, Т,) по наихудшему показателю, т.е. к материалам класса КМ4 могли относиться материалы как с группой горючести Г1, так и с группой горючести Г4, если хотя бы один из нормируемых показателей соответствовал классу КМ4, что создавало вопросы со стороны потребителей. Именно поэтому в 2021 году из системы нормирования было исключено понятие класса пожарной опасности. В рассматриваемом случае, т.к. подтверждение соответствия проводилось до внесения изменений в ФЗ 123-ФЗ использование показателя класса пожарной опасности строительных материалов на упаковке сохраняется, до истечения срока действия документов подтверждения соответствия.
Добрый день. При устройстве защитного экрана или дополнительного слоя из негорючих плит применение плит LOGICPIR допустимо в зоне печи.
Добрый день. Для внутреннего утепления достаточно применить плиты толщиной 40 мм.
Здравствуйте. Нет, для этого используйте плиты LOGICPIR СХМ/СХМ.
Добрый день. Да, можно. У нас есть такая система - ТН-Пол Термо ПИР.

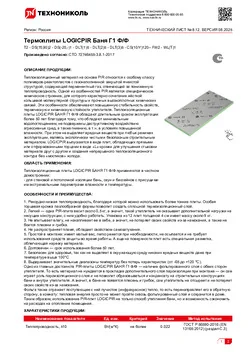

Здравствуйте. Плотность 30 кг/м³. Теплотехнические характеристики указаны в тех. листе на конкретный продукт, можно ознакомиться на nav.tn.ru.
Здравствуйте. У универсальной термоплиты LOGICPIR группа горючести Г4, у LOGICPIR Баня – Г1. Так же у LOGICPIR Баня повышенная температура эксплуатации – до 120 °C.
Здравствуйте. Можно, если сделать защитный экран или закрыть ПИР негорючей плитой.
Доброе время суток.
Вопрос №1. Какой пир плитой (с какой поверхностью - стеклохолст, фольгированная) можно утеплить дымоход дома? Чтобы в дальнейшем применяя СФТК можно было облицевать дымоход плиткой. Я думаю может быть фольгированной. Надо ли снимать фольгу чтобы приклеить пир к стене дымохода?
Вопрос №2. Какую пир плиту можно использовать для утепления цоколя? С какой именно поверхностью - стеклохолст или с другой поверхностью? Пирог цоколя - стена из полнотелого кирпича в 38 см, пир плита, клинкерный кирпич шириной 85 мм.
Заранее спасибо.
Здравствуйте.
- Для клеевых решений, в том числе для нанесения штукатурки применяется LOGICPIR СХМ/СХМ.
- Для цоколя мы рекомендуем использовать экструзионный пенополистирол XPS Carbon ECO.
Утеплитель LOGICPIR отличается минимальной гигроскопичностью – материал практически не впитывает влагу. Также в сравнении с другой теплоизоляцией плиты LOGICPIR существенно тоньше за счет низкого коэффициента теплопроводности.
