ТЕХНОНИКОЛЬ CARBON ECO SP

Линейка профессиональных материалов

Область применения

Рекомендуется к использованию в малоэтажном строительстве без обустройства подвала.

Широко используется при строительстве каркасных домов, домов из газобетона, домов из бруса с последующей внутренней отделкой и любых других типов легких домов.

Удобен для участков застройки с типом грунта: песок, супесь, суглинок, глина, водонасыщенные и слабонесущие грунты.

Описание

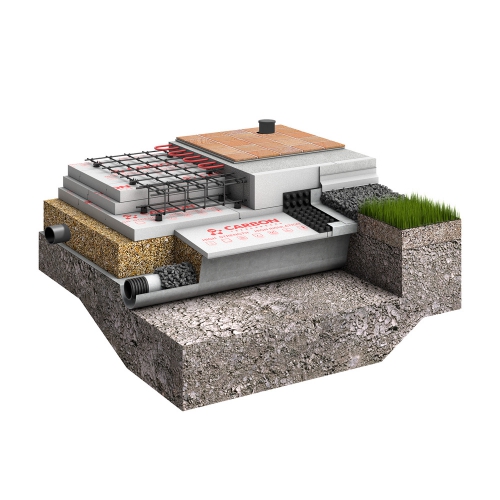

Фундамент по типу «утепленная шведская плита» объединяет в себе устройство утепленной монолитной фундаментной плиты и сеть коммуникаций, включая систему подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

В качестве утеплителя в конструкции фундамента используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP, который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. Высокая прочность на сжатие как при 10%-м, так и при 2%-м сжатии позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой.

XPS ТЕХНОНИКОЛЬ CARBON ECO SP — единственный в России специализированный продукт для организации фундамента по типу «утепленная шведская плита». Высокая прочность на сжатие при 2%-м сжатии и низкий показатель теплопроводности обуславливают высокую популярность материала при создании подобных фундаментов.

При производстве XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наноуглерод снижает теплопроводность материала и повышает его прочность. Благодаря насыщению наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO приобретают светло-серебристый оттенок и обладают высокими показателями энергоэффективности.

Технология монтажных работ

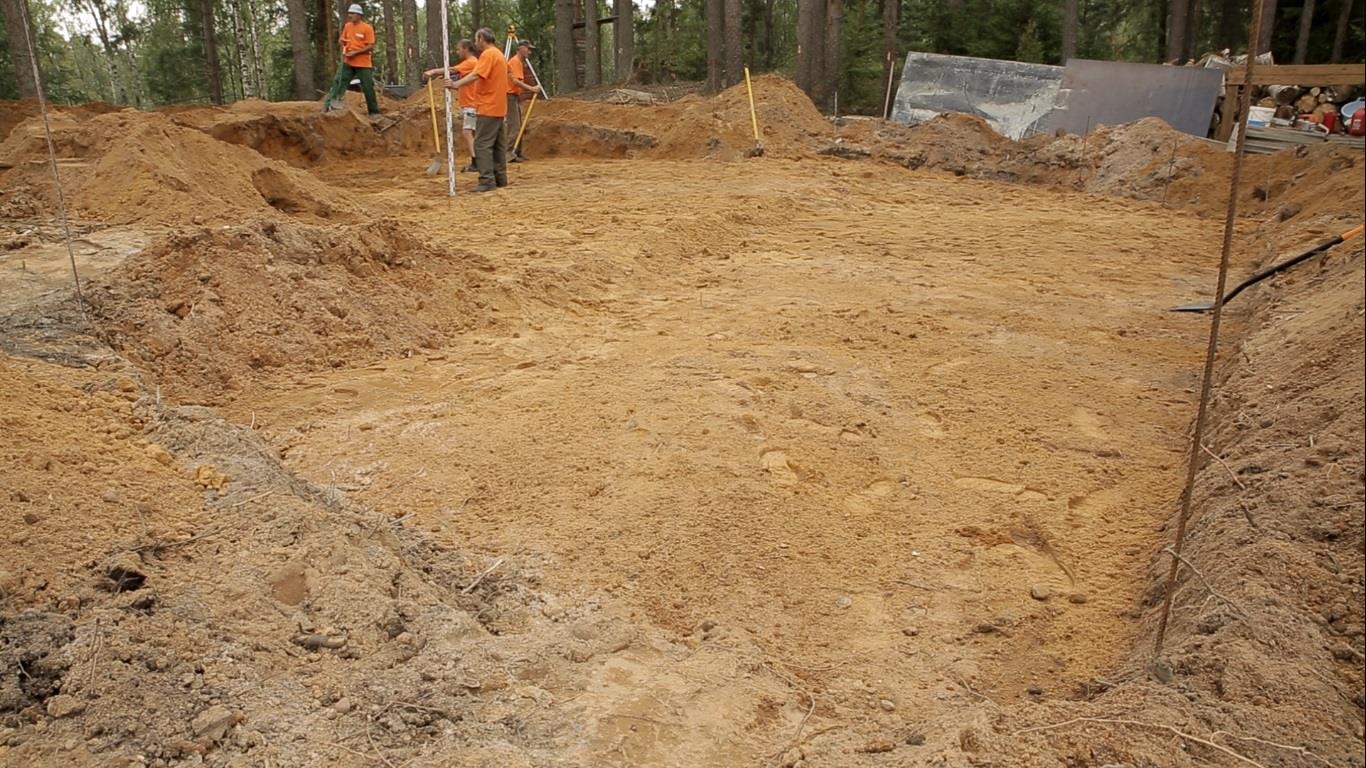

Расчистка котлована от растительного слоя

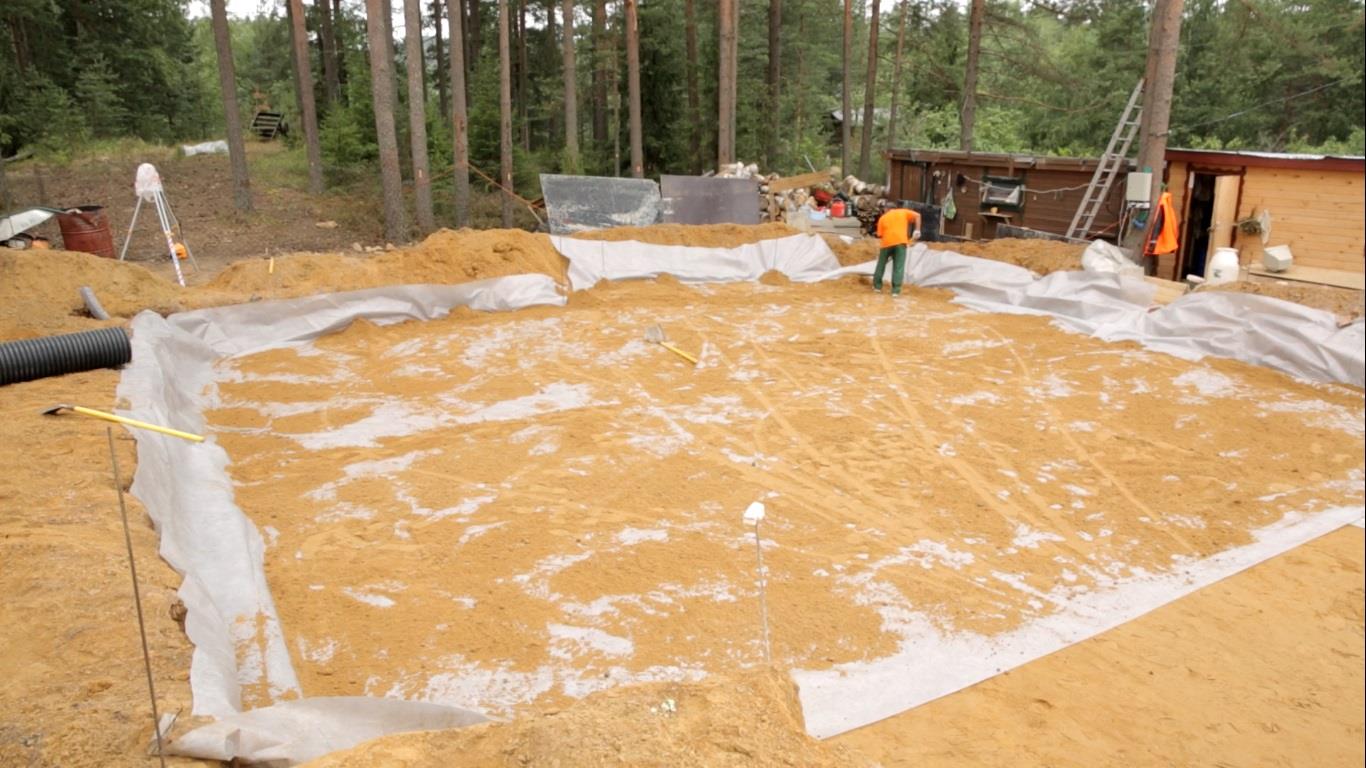

Укладка геотекстильного полотна

Укладка выравнивающего слоя песка

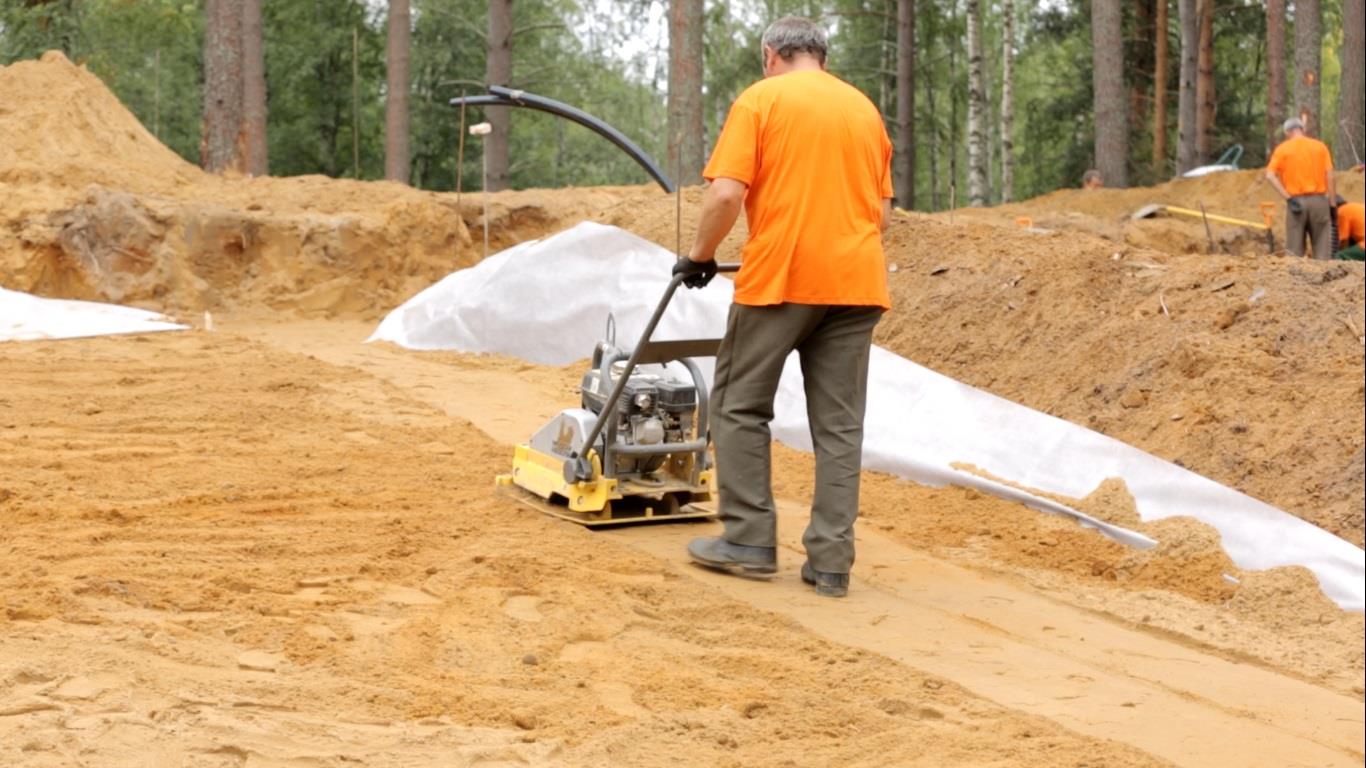

Трамбование выравнивающего слоя

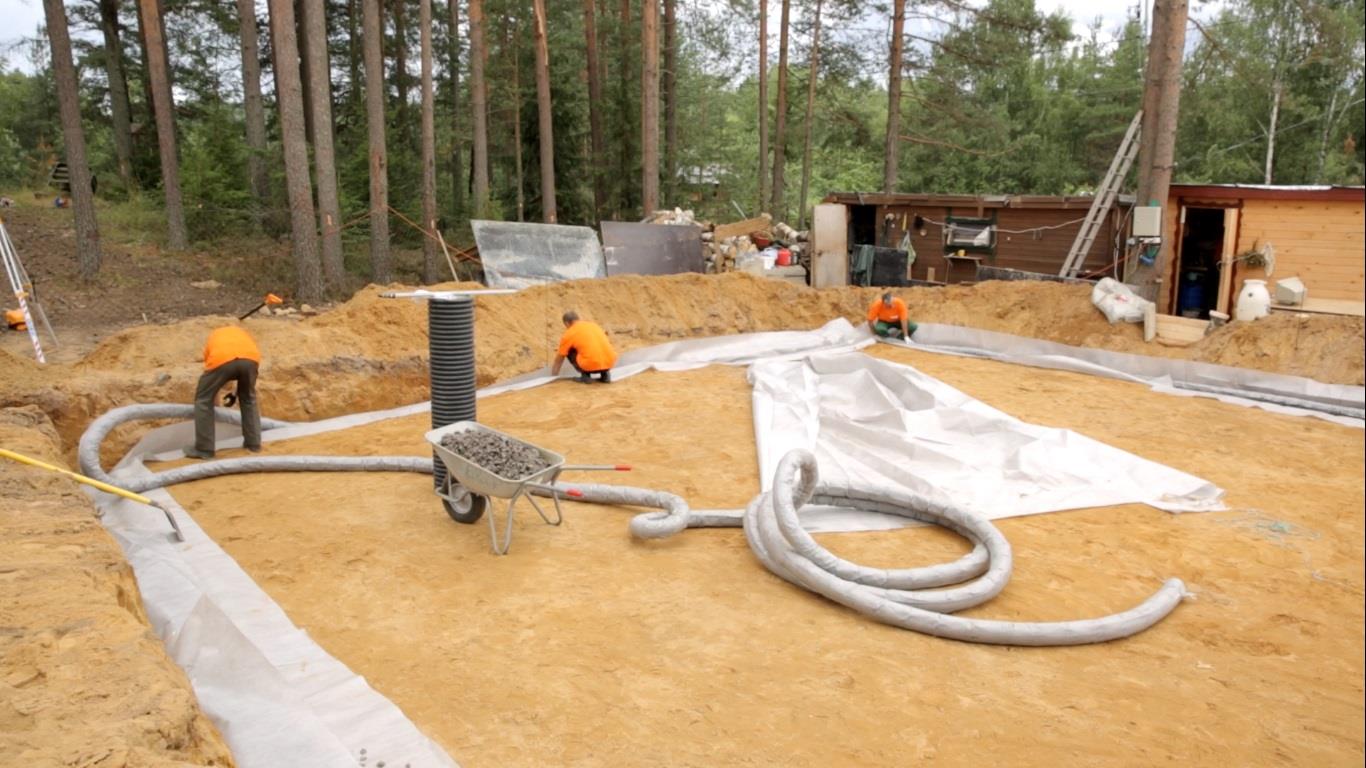

Укладка дренажа с отсыпкой из щебня и песка.

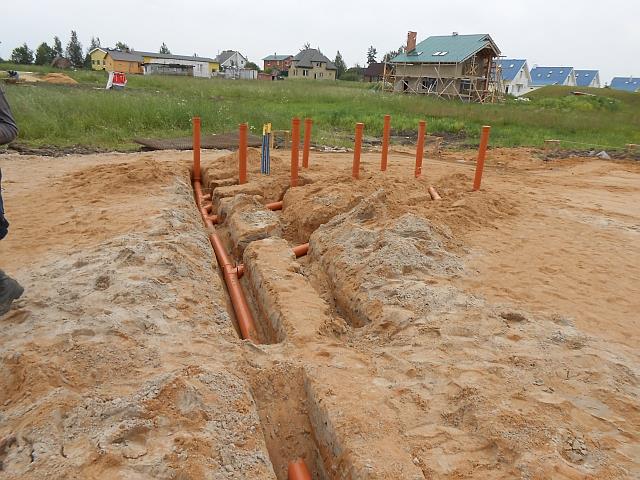

Укладка канализации

Укладка бортовых элементов

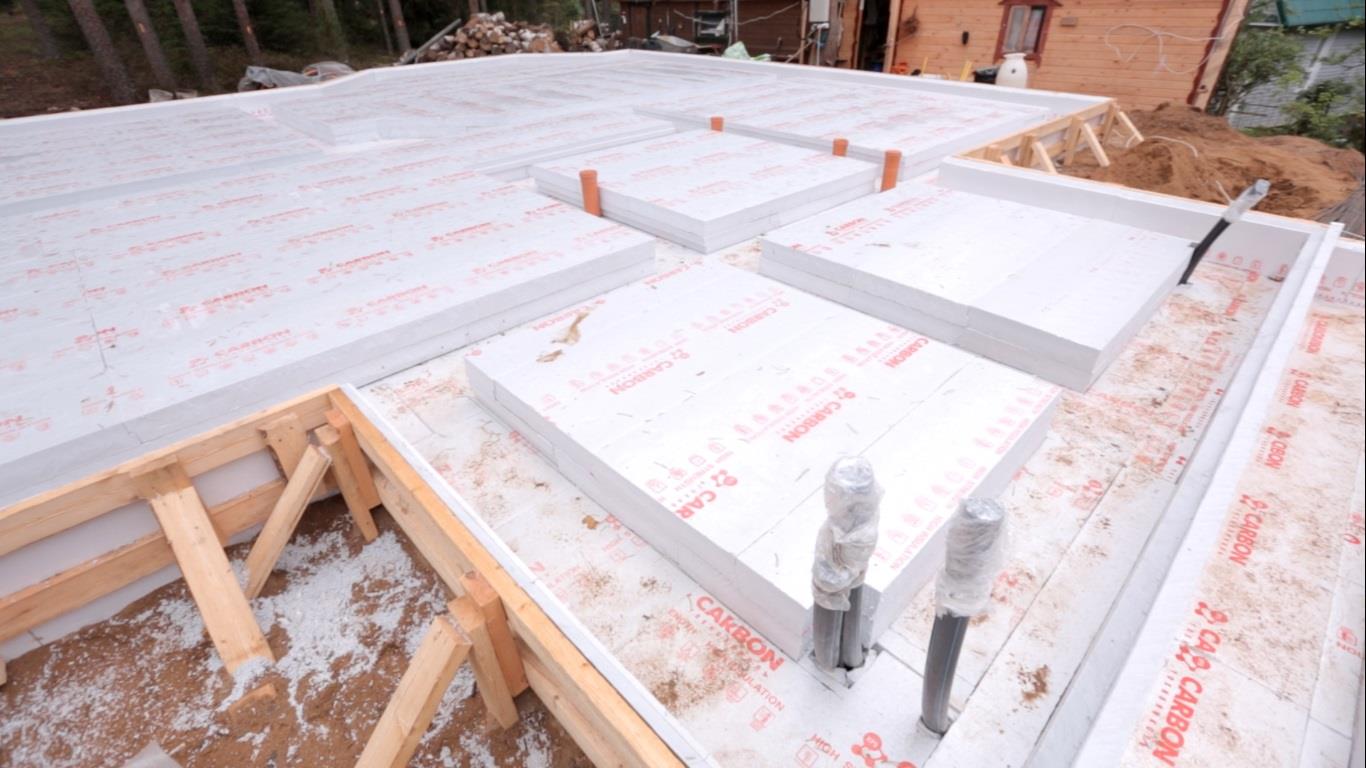

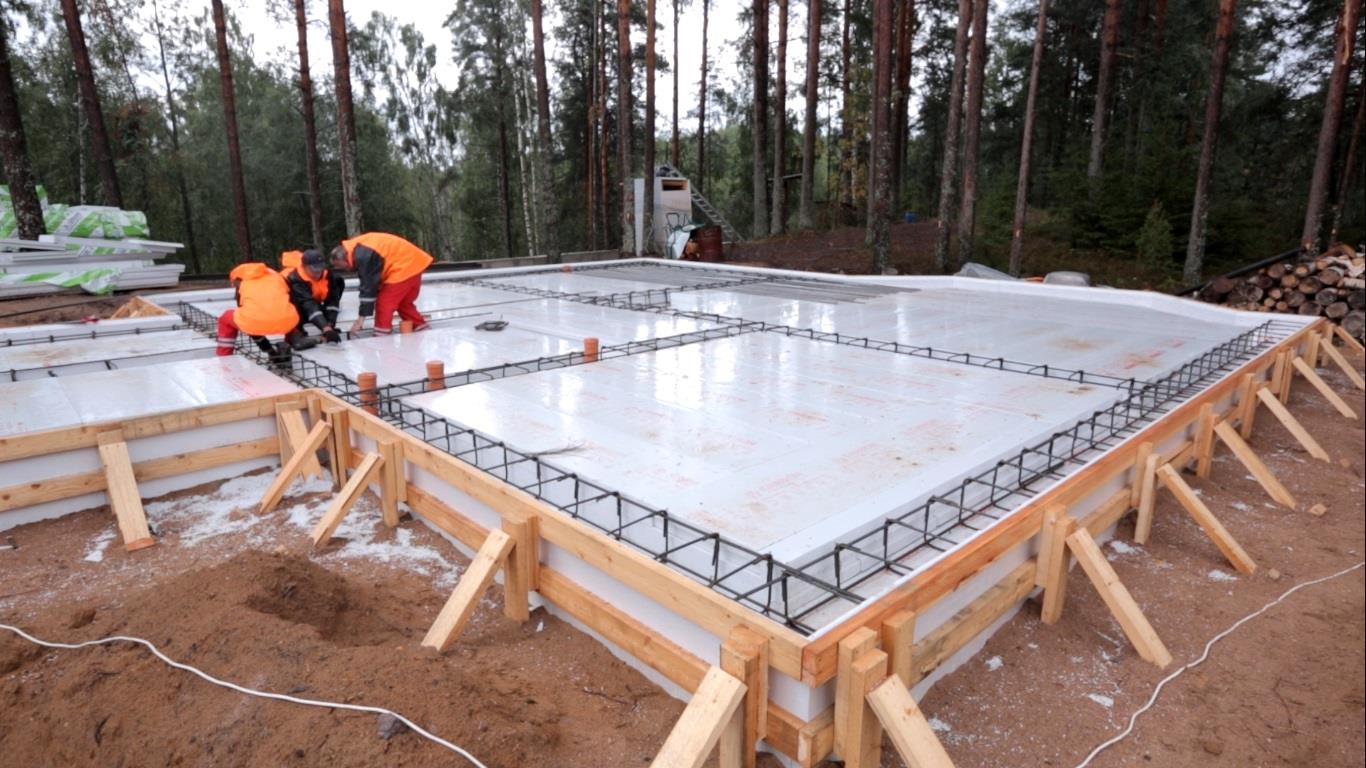

Укладка первого и второго слоя утеплителя

Следует учитывать, что под ребра плиты, также следует сделать уширение, в которое будет уложен арматурный каркас

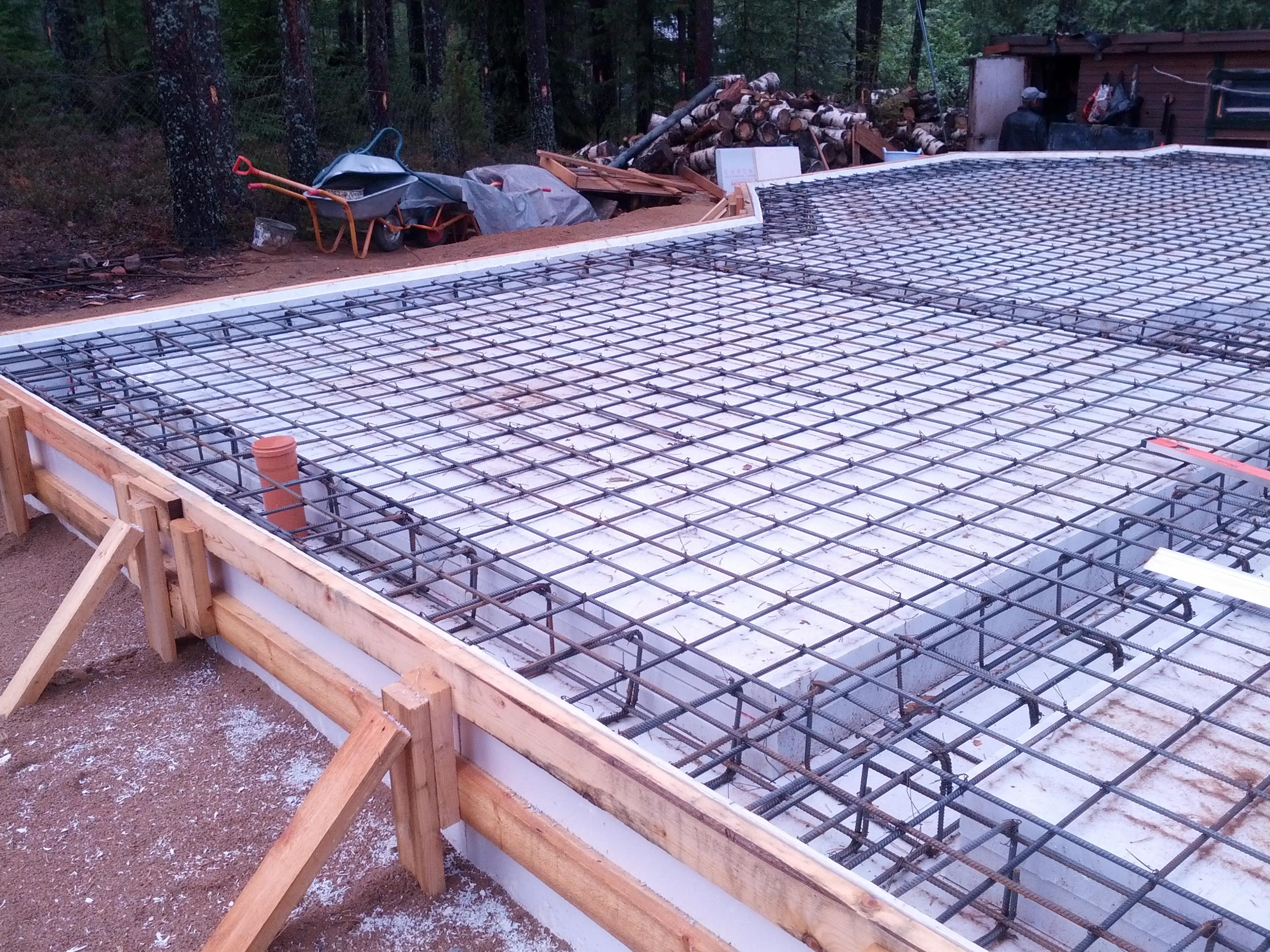

Укладка арматурного каркаса для всей ж/б плиты

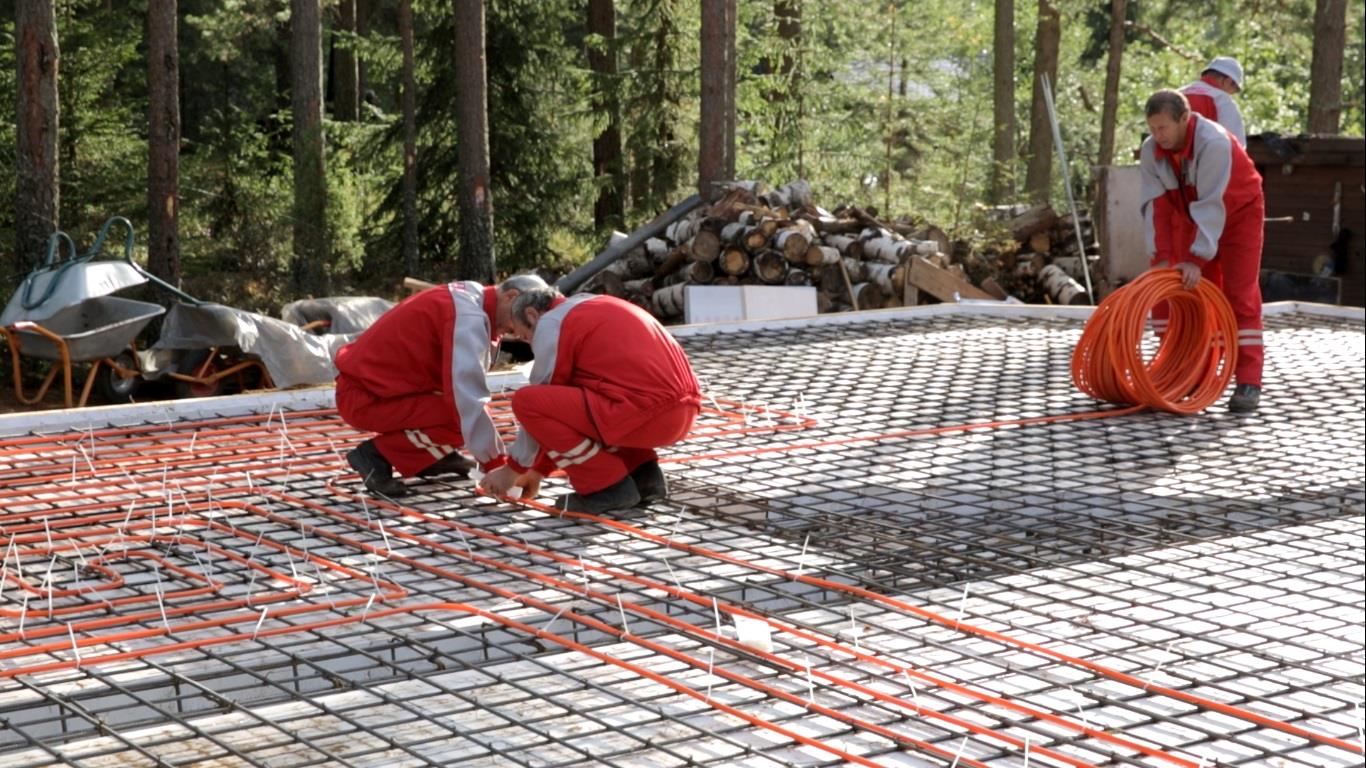

Монтаж трубы теплых полов и коммуникации

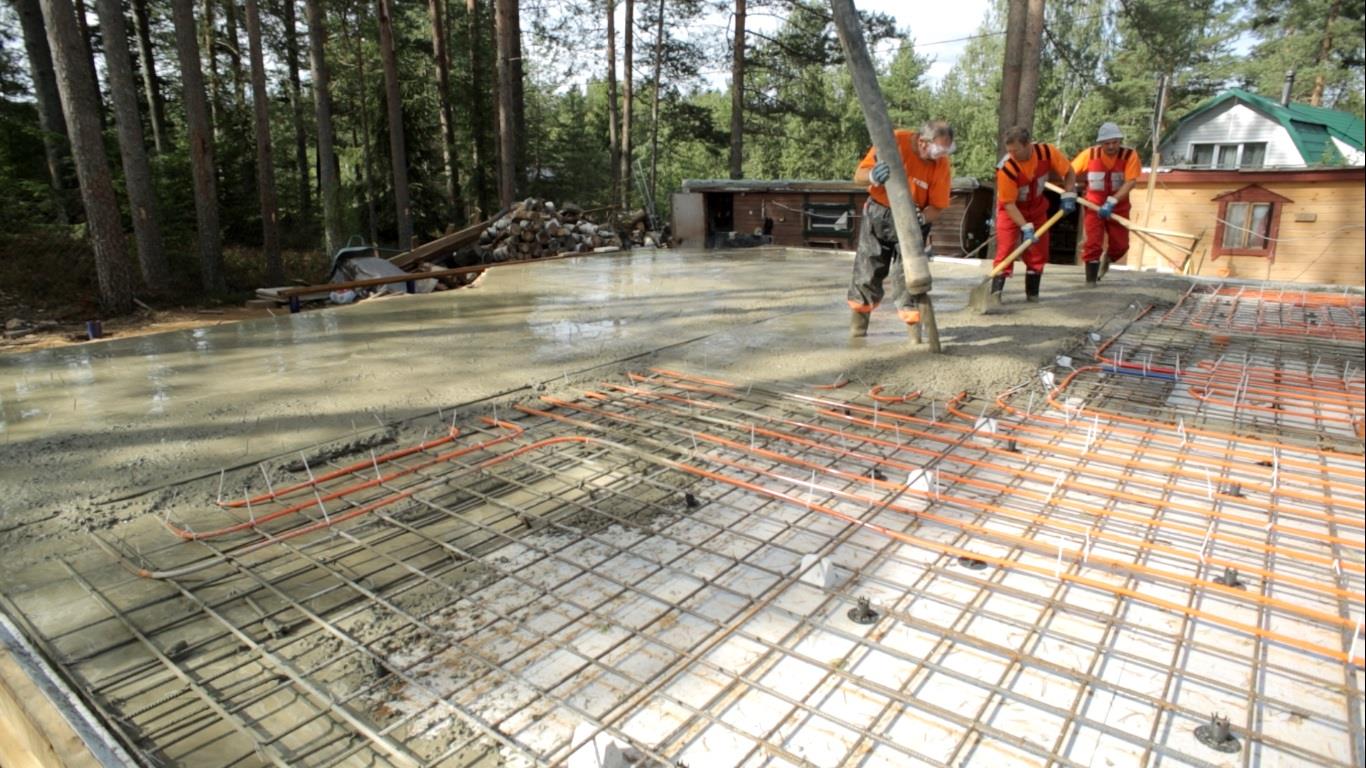

Заливка бетона с использованием бетононасоса

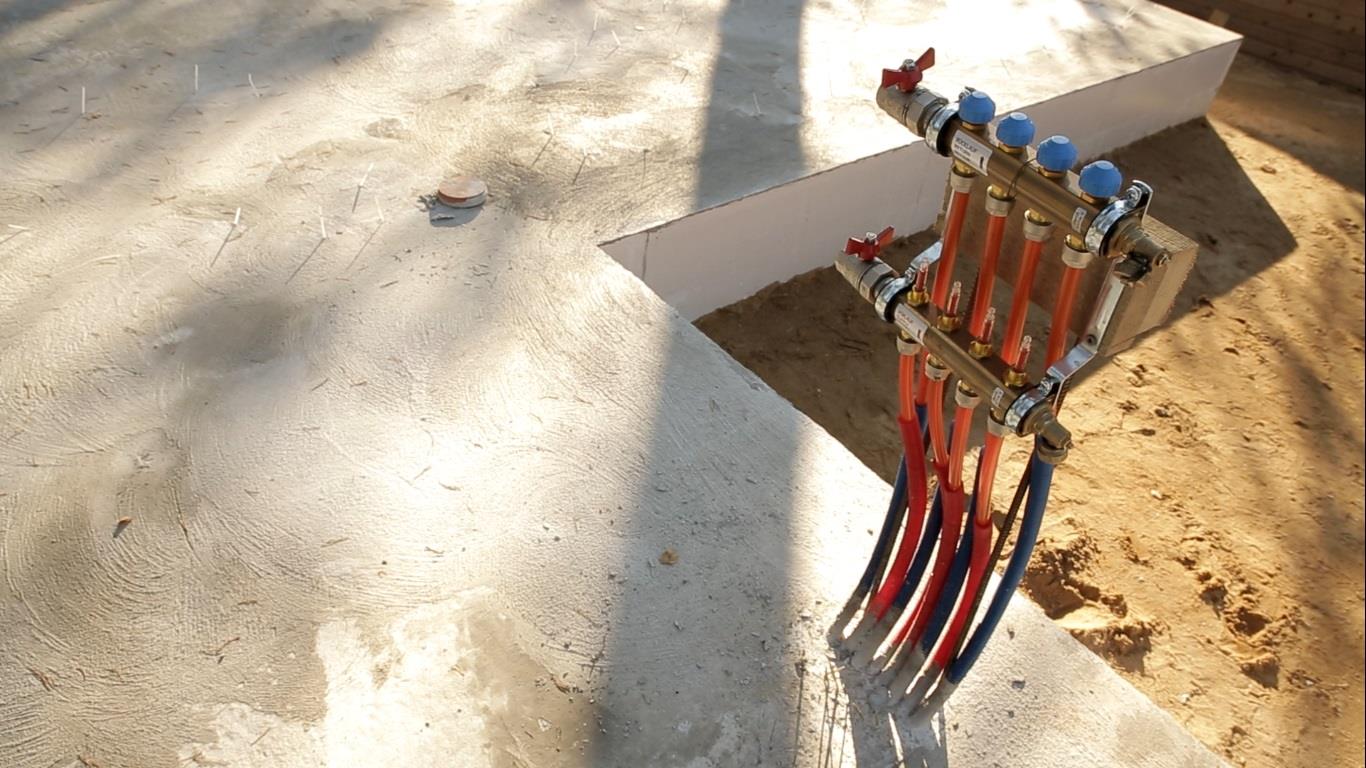

Готовая поверхность будущего дома

XPS ТЕХНОНИКОЛЬ CARBON ECO SP специально разработанная марка экструзионного пенополистирола, применяемая в конструкции «Шведской плиты» для бортовых элементов и основных слоев утеплителя.

Преимущества

  • Устройство фундамента и прокладка коммуникаций выполняются в ходе одной технологической операции, что позволяет сократить сроки строительства.
  • Поверхность фундаментной плиты готова для укладки напольного покрытия.
  • Слой теплоизоляции под фундаментом надежно защищает от потерь тепла, а это означает снижение расходов на отопление дома.
  • Почва под утепленной плитой не промерзает, что исключает проблемы на пучинистых грунтах.
  • Закладка подобного фундамента позволяет либо полностью отказаться от тяжелой техники, либо минимизировать затраты на её использование.
  • Для сооружения не требуется специальной техники;
  • Всего 2 - 3 недели на возведение конструкции;
  • Тепловая инерционность – сохранение постоянной температуры поверхности при изменениях внешних тепловых воздействий;
  • Энергоэффективность – использование XPS, толщиной 20 см позволяет добиться требуемых в Европе значений энергоэффективности;
  • Возможность устраивать фундамент на слабых грунтах;
  • Устойчивость в биологически агрессивных средах;
  • Срок службы в грунтах не менее 40 лет
 Основные физико-механические характеристики: Наименование показателя  Ед. изм.  Критерий  Значение  Метод испытаний
 Прочность на сжатие при 10% линейной деформации

 кПа  не менее 400

 ГОСТ 17177—94
 Прочность на сжатие при 2% линейной деформации

 кПа  не менее 200

 ГОСТ 17177—94
 Прочность при изгибе

 кПа  Не менее 300  ГОСТ 17177—94
 Теплопроводность при (25±5) C*

 Вт/(м•К)  не более 0,033  ГОСТ 7076—99
 Теплопроводность в условиях эксплуатации «А и „Б“  Вт/(м•К)  не более  0,034  ГОСТ 7076—99
 Водопоглощение по объему  %  не более  0,4  ГОСТ 15588—2014
 Коэффициент паропроницаемости  мг/(м•ч•Па)  -  0,014  ГОСТ 25898—2012
 Группа горючести  -  -  Г4  ГОСТ 30244—94
 Группа воспламеняемости  -  -  В2  ГОСТ 30402—96
 Группа дымообразующей способности/токсичность  -  -  Д3/Т2  ГОСТ 12.1.044—89
 Температура эксплуатации  C  в пределах  от -70 до +75   СТО 72746455—3.3.1—2012
 Геометрические параметры
 Толщина  мм  в пределах  100**  ГОСТ 17177—94
 Длина  мм  в пределах  2360  ГОСТ 17177—94
 Ширина  мм  в пределах  580  ГОСТ 17177—94

* - теплопроводность, измеренная в течение 24 часов с момента выпуска продукции;
** - плиты CARBON ECO SP могут быть произведенны с применением метода ThermoBonding.

Производство работ:

Согласно инструкциям и руководствам, разработанным специалистами Компании «ТехноНИКОЛЬ».

Хранение:

Допускается хранение плит XPS ТЕХНОНИКОЛЬ под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны или подставки, или бруски. Допускается хранение плит XPS ТЕХНОНИКОЛЬ на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.

Транспортировка:

Допускается транспортирование плит XPS ТЕХНОНИКОЛЬ на расстояние до 500 км в открытых автотранспортных средствах с обязательной защитой от воздействия атмосферных осадков и солнечных лучей.

Сведения об упаковке:

Плиты XPS ТЕХНОНИКОЛЬ поставляют сформированными в транспортные пакеты в соответствии с ГОСТ 26663. Транспортные пакеты упаковывают в полимерную термоусадочную пленку, запаянную с обоих концов. Допускается по согласованию с потребителем использование других упаковочных материалов и способов пакетирования, обеспечивающих сохранность плит XPS ТЕХНОНИКОЛЬ при погрузочно-разгрузочных работах, транспортировании и хранении.

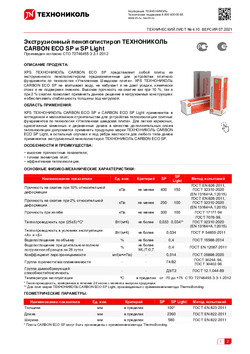

Технический лист CARBON ECO SP
