Чек-лист: что нужно знать застройщику про обустройство УШП

Есть несколько причин популярности утепленной шведской плиты в частном домостроении. Надежная скандинавская технология снижает воздействие сил морозного пучения от грунта, отлично аккумулирует тепло, а монтаж УШП в сравнении с другими типами фундаментов – один из самых быстрых.

К тому же, плитный фундамент с готовым бетонным основанием не требует стяжки, сразу подготовлен к чистовой отделке и обходится на 20–30% дешевле других типов фундамента, если учитывать теплый пол и встроенные коммуникации.

Рассказываем про основные моменты, на которые нужно обратить внимание при обустройстве УШП: от подготовки основания и укладки коммуникаций до армирования и бетонирования.

Изучение геологии участка

Прочность утепленной шведской плиты напрямую зависит от соблюдения технологических требований при подготовке основания под фундамент. Первое из них – исследование грунта.

Чек-лист: что нужно знать застройщику про обустройство УШП

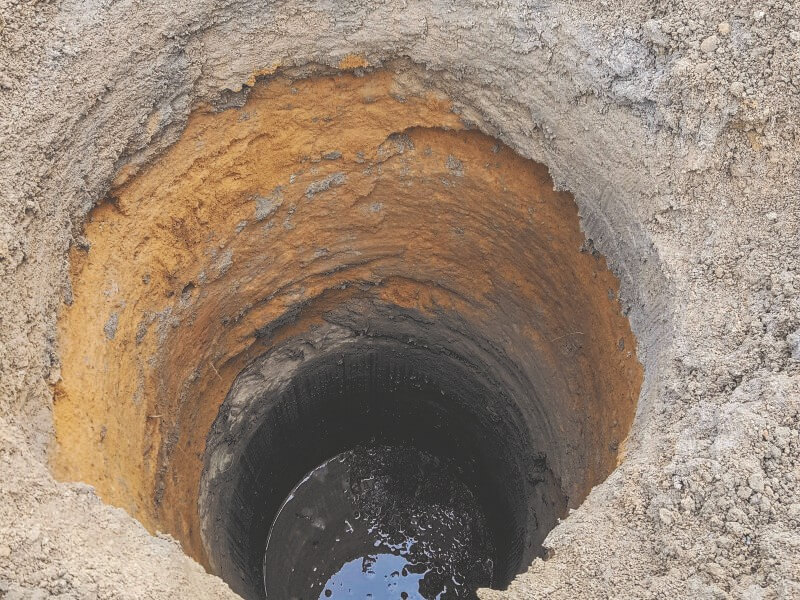

УШП рекомендуется для участков застройки с разными его типами: песок, супесь, суглинок, глина и даже в ряде случаев водонасыщенные и слабонесущие грунты. Также геологические изыскания можно совместить с рытьем скважины под колодец, как на фото выше.

Важно: поскольку УШП – плитный фундамент, его возводят на ровных участках. Перепады по высоте должны быть небольшими, иначе подготовка основания потребует больше времени и денег.

В случае с рельефной поверхностью лучше обратить внимание на классический ленточный, столбчатый или приближенный к технологии УШП утепленный финский фундамент.

Подготовка основания

В качестве основания для УШП используют песчаную подушку, как правило, из песков крупной и средней крупности, а также щебня.

Чек-лист: что нужно знать застройщику про обустройство УШП

Важно: основание котлована должны быть ровным.

Этапов подготовки всего четыре:

  1. Удаляют верхний плодородный слой под пятном застройки с учетом ширины отмостки.
  2. Укладывают по дну основания геотекстиль с перехлестом не менее 15 см в местах стыка.
  3. По периметру будущего фундамента монтируют дренажную систему.

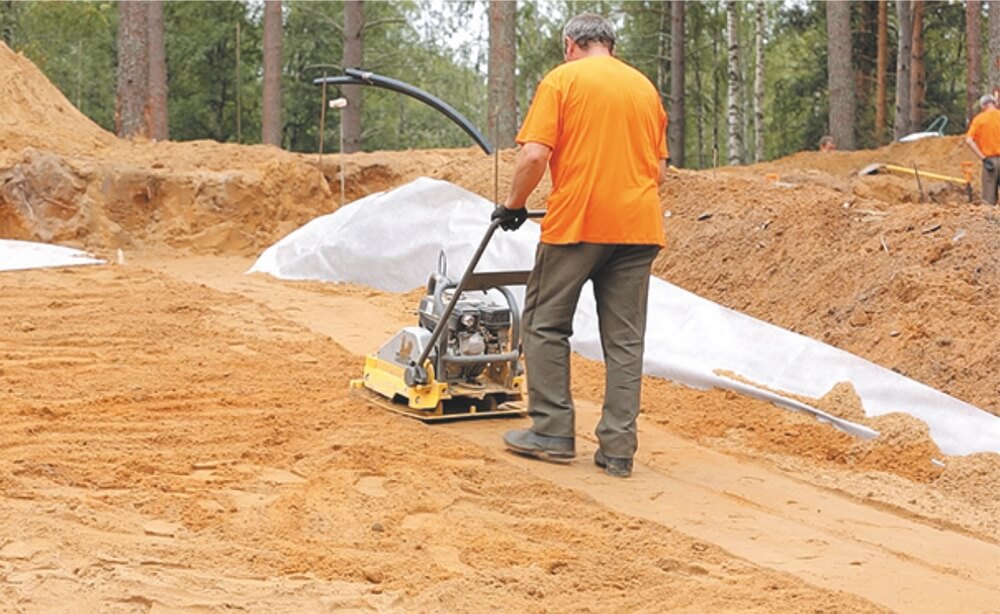

  4. Поэтапно засыпают основание песком с уплотнением по заданной проектной отметке. Каждый слой песка должен быть не более 15 см в толщину – их обязательно проливают водой и уплотняют виброплитами.

Укладка коммуникаций

Сначала в глубину песчаного основания в соответствии с проектом укладывают инженерные коммуникации и закладные пластиковых труб канализации.

Далее используют щебень средней фракции: 20–40 мм. Под всей поверхностью будущего фундамента проводят отсыпку – слоем 100 мм в отметке, заданной проектом.

Трубы и закладные временно крепят вертикально арматурными стержнями и хомутами, чтобы они не сместились во время дальнейших работ.

Устройство фундаментной плиты

Важнейшая часть в устройстве УШП – создание формы плиты и ее утепление. Чем качественнее выполнены эти работы, тем прочнее будет фундамент и энергоэффективнее дом.

Чек-лист: что нужно знать застройщику про обустройство УШП

Используемый для этого материал прямо влияет на конструкцию УШП. Оптимальный выбор для этой задачи – экструзионный пенополистирол CARBON ECO SP. Это специализированная марка, разработанная для теплоизоляции фундаментов плитного типа.

XPS CARBON ECO SP:

  • обладает высокой прочностью на сжатие, поэтому практически не деформируется от приложенной нагрузки и не дает большой усадки;
  • имеет минимальное водопоглощение, которое не меняется со временем, благодаря чему теплоизоляция не набухает и не меняет свою геометрию;
  • обладает очень низким коэффициентом теплопроводности – не более 0,034 Вт/(м*К) при условиях эксплуатации;
  • материал является экологичным и сертифицирован эко-маркировкой «Листок Жизни»;
  • очень легкий и имеет увеличенную длину – 2360 мм (в 2 раза больше стандартной длины плит), поэтому производить монтаж проще и быстрее;
  • питательной среды в материале нет, поэтому он не привлекает грызунов и насекомых;
  • он не разрушается со временем, доказанная долговечность материала – не менее 50 лет.

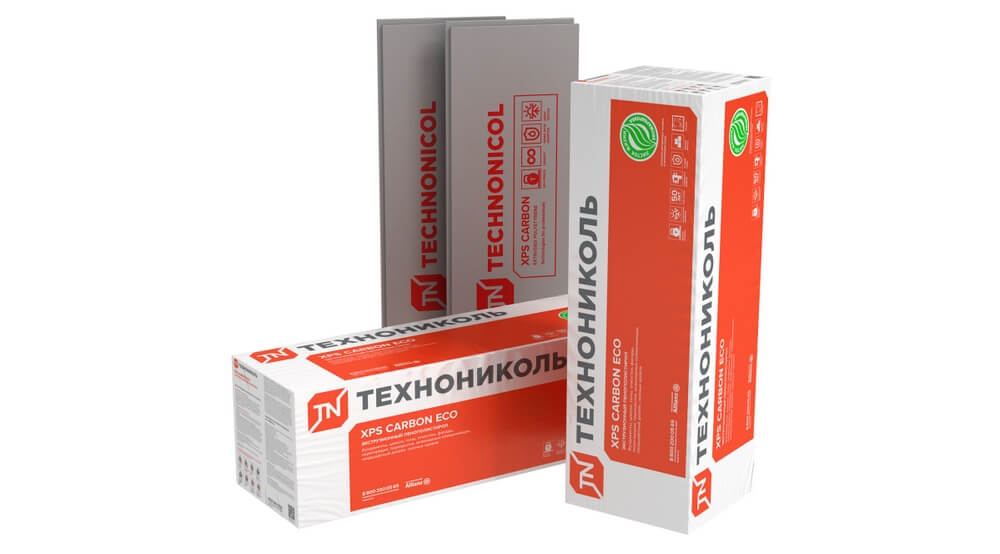

XPS CARBON ECO SP

Создать форму плиты и утеплить ее XPS можно двумя способами:

  • собрать ее на месте при помощи специального углового крепежа;
  • установить деревянную опалубку и утеплить ее на месте, расположив по периметру боковые элементы из XPS толщиной не менее 100 мм.

Важно: угловой крепеж – идеальное решение, чтобы обойтись без дополнительного устройства опалубки, сократить время работы и расходы на материалы, поэтому мы рекомендуем выбирать именно его.

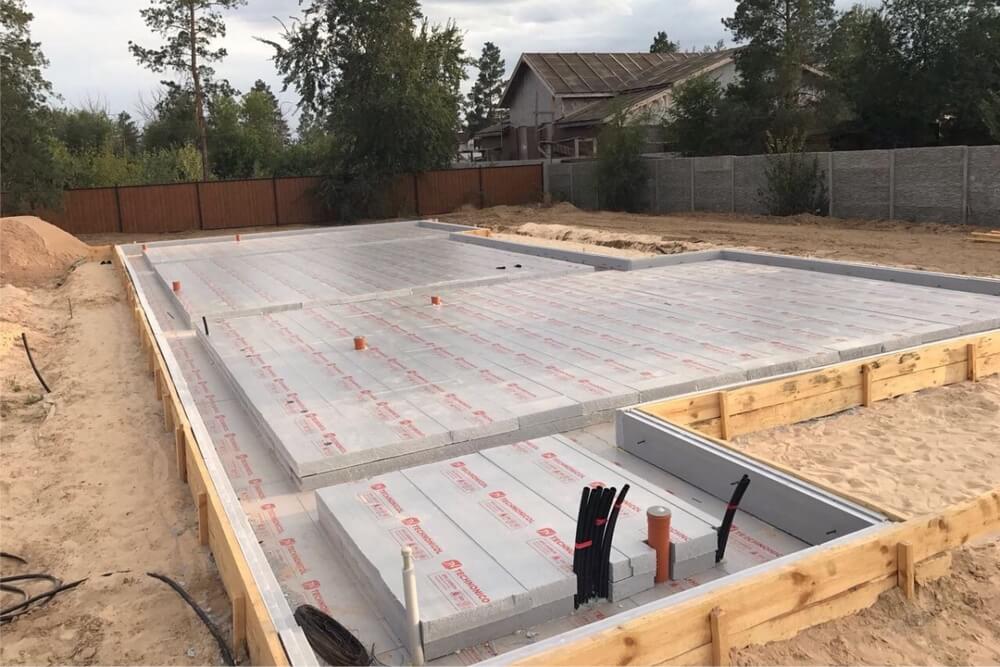

Первый этап устройства плиты – установка вертикального стоя теплоизоляции по периметру будущего фундамента. Он состоит из L-блоков, собранных прямо на объекте из плит теплоизоляции и углового крепежа.

Чек-лист: что нужно знать застройщику про обустройство УШП

Боковые элементы с помощью углового крепежа собирают так:

  1. Готовят, размечают и нарезают элементы для L-блока.
  2. Предварительно устанавливают и подрезают торцевые плиты XPS.
  3. Наносят клей-пену для пенополистирола на XPS, устанавливают торцевую плиту и соединяют их вместе через 5-7 минут для надежной фиксации.
  4. Размечают места для установки уголков.
  5. Фиксируют угловой крепеж и аналогично приклеивают торцевые плиты теплоизоляции.
  6. Фиксируют XPS угловым крепежом, а зазоры между плитами заполняют клей-пеной для пенополистирола.
  7. Соединяют торцевые плиты теплоизоляции друг с другом с помощью углового крепежа.

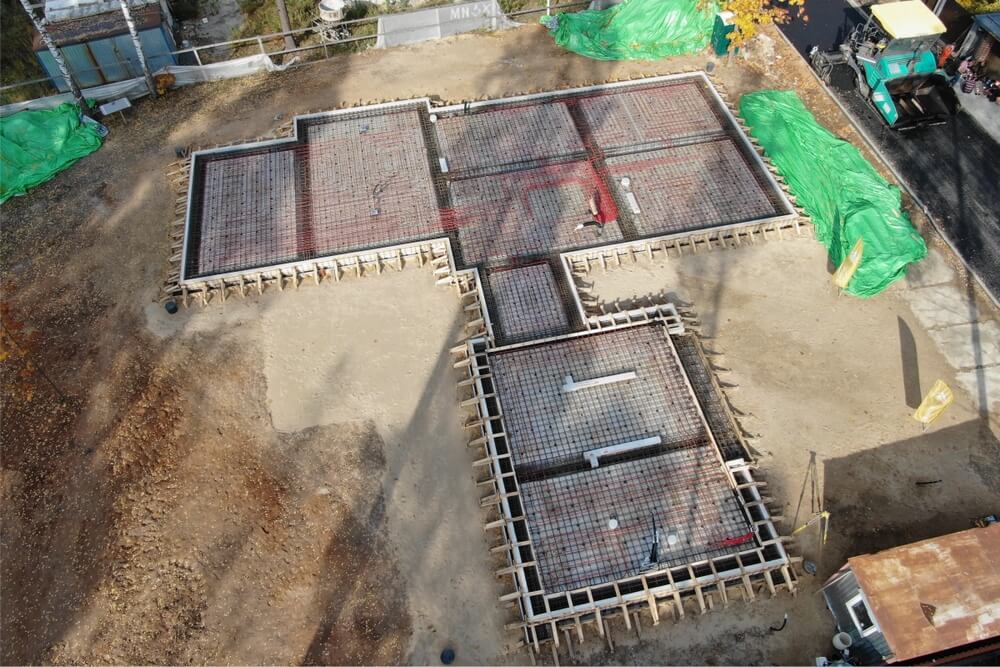

Армирование основания

Армирование ребер жесткости делают согласно проекту.

Важно: чтобы не повредить уложенный XPS, рабочую арматуру нужно связывать в пространственные каркасы на земле, а только потом устанавливать готовые каркасы на фиксаторы для арматуры и связывать их.

Чек-лист: что нужно знать застройщику про обустройство УШП

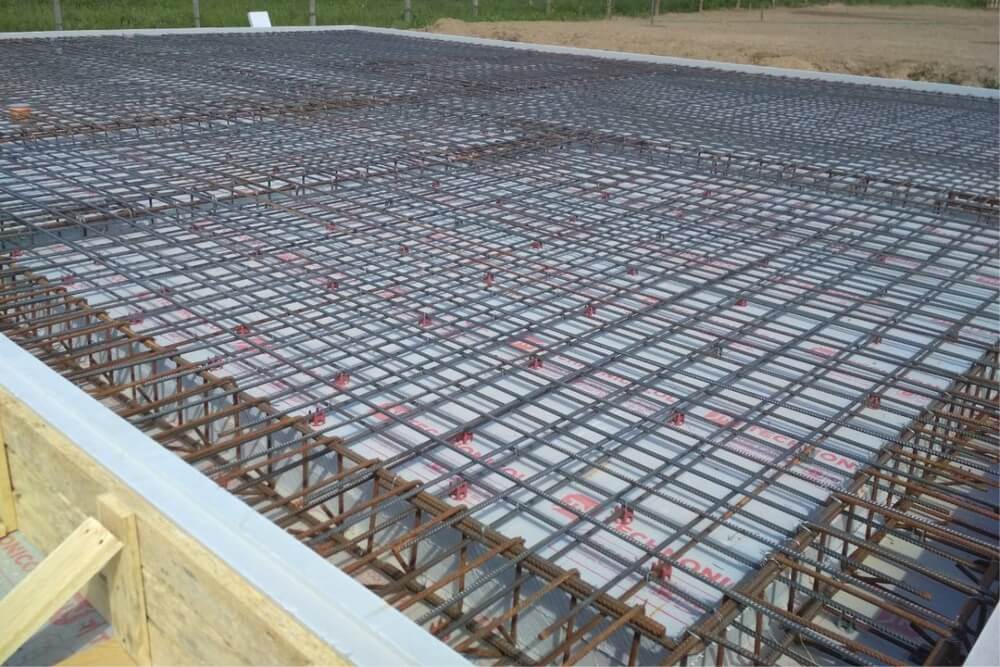

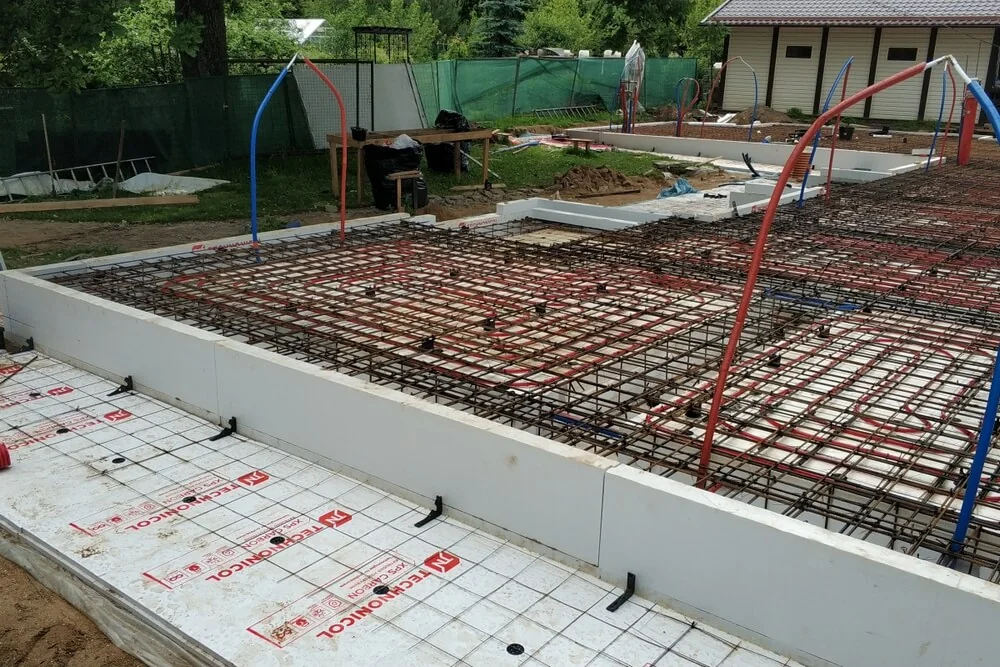

Остальную часть фундамента, как правило, армируют одним рядом стержней арматуры сечением 6-10 мм. Их размещают с шагом и связывают в сетку 150х150 мм. Продольную стыковку стержней делают с перехлестом не менее 24 см.

Важно: нижний защитный слой арматуры должен быть не менее 30 мм в толщину – для этого стержни и каркасы устанавливают на специальные ПВХ-фиксаторы для арматуры.

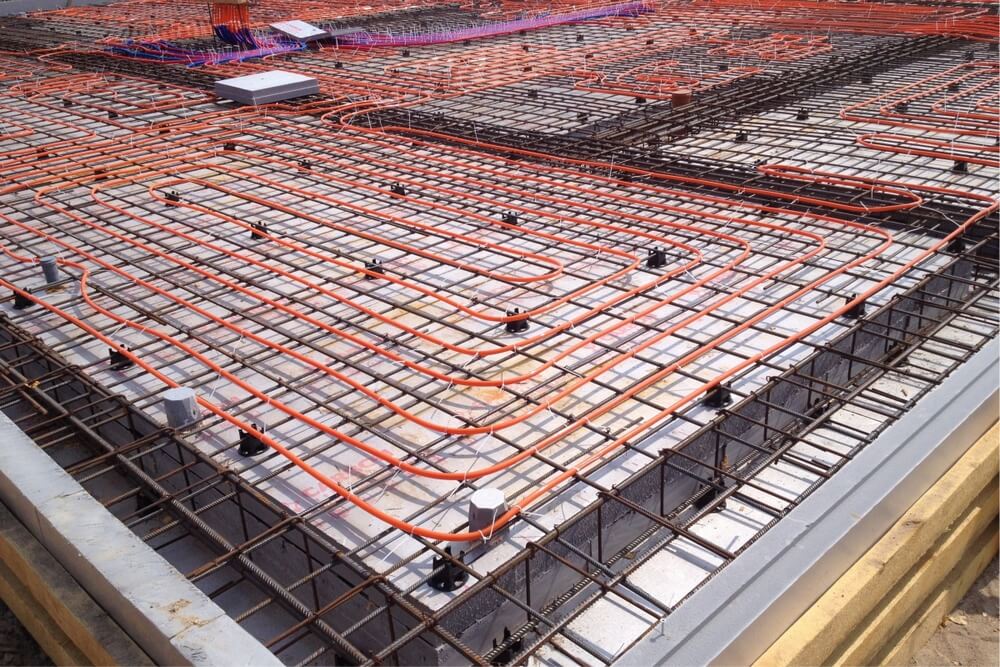

Устройство теплого пола

В первую очередь раскладывают трубы теплого пола, выбранные расчетным путем. Далее их заполняют теплоносителем, испытывают под давлением и опрессовывают.

Укладка бетонной смеси

Лопатами-гладилками бетон распределяют по форме опалубки, а глубинным вибратором помогают материалу затечь под арматуру.

Важно: выгрузить и уложить смесь нужно не больше, чем за 1 час.

Утепление отмостки

Чтобы дополнительно защитить дом от морозного пучения, нужно провести для УШП простую процедуру устройства утепленной отмостки.

Чек-лист: что нужно знать застройщику про обустройство УШП

Этапов утепления отмостки три:

  1. Плодородный слой снимают, отсыпают не менее 10 см песка и трамбуют.
  2. На утрамбованную подушку укладывают плиты XPS – механическая фиксация не нужна.
  3. Раскладывают дренажную мембрану PLANTER geo. Сверху ее отсыпают щебнем, или засыпают песком с трамбовкой и укладывают тротуарную плитку, или делают зеленую отмостку.

Важно: при устройстве песчаной подушки под отмостку нужен уклон от фундамента не менее 1,5%.

Другие преимущества УШП

УШП – это не только прочный и долговечный фундамент дома, но и теплый пол, готовый к чистовой финишной отделке, а также заведенные в дом коммуникации.

Чек-лист: что нужно знать застройщику про обустройство УШП

Утепленную шведскую плиту очень быстро монтировать – процесс от снятия растительного слоя до полной готовности фундамента занимает всего две-три недели. Благодаря этому за сезон реально не только построить дом, но и выполнить всю внутреннюю отделку.

Для монтажа УШП не нужна тяжелая строительная техника и огромная бригада рабочих. Достаточно четырех человек, виброплиты на этапе подготовки основания, простых инструментов для выполнения опалубки и опрессовки труб теплого пола, глубинного вибратора при укладке бетона. Из сложной техники потребуется только разово заказать бетононасос с бетономешалкой на этапе бетонирования.

Благодаря замкнутому контуру в таком фундаменте не образуются мостики холода, поэтому плита позволяет сильно экономить на отоплении – платежи в домах с УШП могут сократиться вдвое.
