Композитная черепица

Композитная черепица ТЕХНОНИКОЛЬ LUXARD® (Люксард) – это новое слово в кровельной индустрии. Неповторимое сочетание технологичной композиции из алюцинка c гранулами натурального камня – для тех, кто ценит престиж и надежность.

Для тех, кто живет в будущем и выбирает самые передовые технологии и материалы, композитная кровля ТЕХНОНИКОЛЬ LUXARD® – лучший выбор.

ТЕХНОНИКОЛЬ LUXARD® обладает очарованием классических элитных кровельных материалов. Видимая сторона черепицы покрыта гранулами натурального камня, которые исключают металлический блеск, создавая эффект натуральной керамической кровли. Специальная глазурь предотвращает осыпание каменной крошки.

ТЕХНОНИКОЛЬ LUXARD

ТЕХНОНИКОЛЬ Люксард

В отличие от обычной металлочерепицы структура композитной черепицы обеспечивает необходимую шумоизоляцию для мансардных этажей с любой площадью кровли.

Благодаря покрытию из алюцинка ТЕХНОНИКОЛЬ LUXARD^® не подвержен коррозии. Гарантия производителя на сохранение основных свойств черепицы составляет 50 лет. Композитная черепица устойчива к жаре и морозу. Такое покрытие не боится резких перепадов температуры и, в отличие от керамической кровли, может выдержать любое количество циклов попеременного замораживания и оттаивания. Материал устойчив к УФ-излучению и сохраняет свой цвет в течение всего срока службы.

Ассортимент

Коллекция Classic

Форма композитной черепицы LUXARD Classic —
строгая элегантность классической формы, создана
для искушенных ценителей лучшего. Изящество
деталей и плавная форма панели LUXARD Classic
идеально дополняет архитектурный ансамбль
загородного дома.

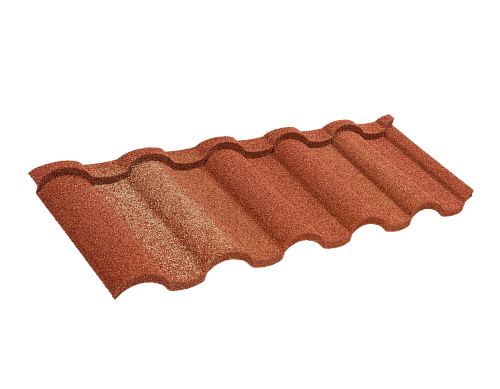

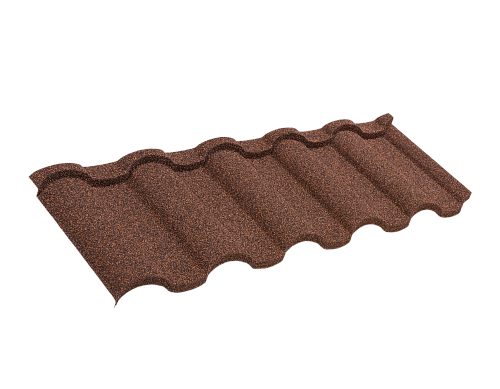

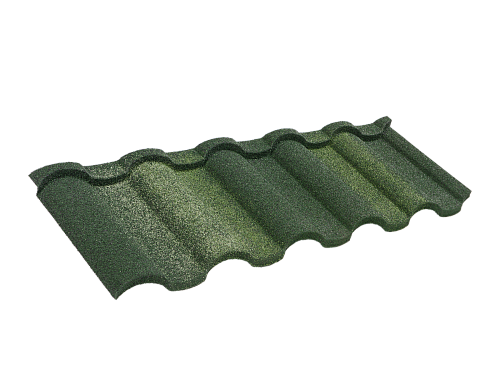

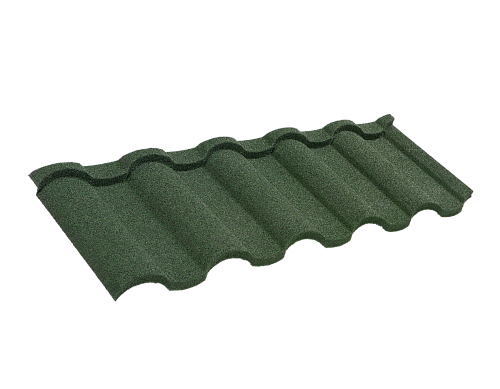

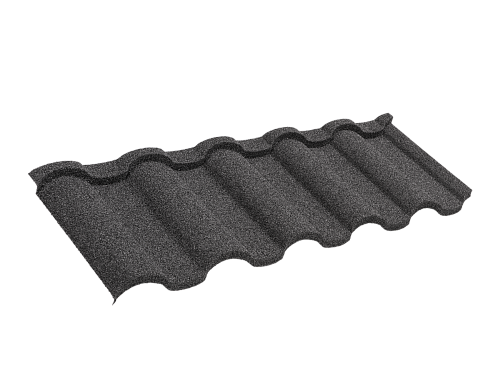

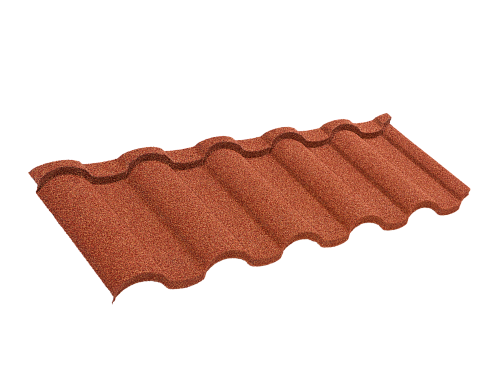

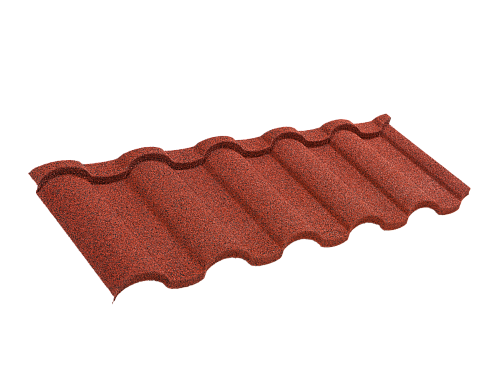

Коллекция Roman

Форма LUXARD Roman создана для изысканных
ценителей европейских крыш. Изысканное очарование
натуральной черепицы в высокотехнологичном
исполнении. LUXARD Roman — тонкий штрих,
идеально завершающий облик Вашего дома в самых
лучших традициях классической архитектуры.

Комплектующие для ТЕХНОНИКОЛЬ LUXARD®

Выбрать

	Планка карнизная Композитный доборный элемент для оформления карнизного свеса. Размеры Д х Ш х В: 1250 х 52 х 90 мм Вес планки: 1,7 кг	Упаковывается в коробки по 18 шт. Размеры коробок Д х Ш х В: 1270 х 210 х 150 мм. Норма расхода: 0,9 шт./пм
	Планка торцевая (левая, правая) Композитный доборный элемент для оформления фронтонов. Размеры Д х Ш х В: 1250 х 89 х 109 мм Вес планки: 1,6 кг	Упаковывается в коробки по 12 шт. Размеры коробок Д х Ш х В: 1271 х 210 х 150 мм Норма расхода: 0,9 шт./пм
	Ендова Композитный доборный элемент для организации водоотвода в ендове. Длина: 1250 мм. Ширина крыльев: 140 мм Ширина подкровельной щечки: 30 мм Высота боковых стенок: 40 мм Вес: 2,4 кг	Упаковывается в составе сборной паллеты (отдельной упаковки не имеет). Норма расхода: 0,9 шт./пм
	Гранулят ремонтный Посыпка для восстановления декоративного покрытия композитной кровли при необходимости. Размеры Д х Ш х В: 105 х 65 х 220 мм Канистра: 1,8 кг.	Транспортировка, хранение и применение при t выше +5°С. Норма расхода: 1 кг/100 кв.м
	Саморезы Коррозионностойкие специальные кровельные саморезы. Длина: 60 мм Диаметр: 4 мм Цвет: антик, черный, коричневый, красный, зеленый.
	Вентилятор кровельный для панелей Classic Аэроэлемент подкровельного пространства. Размеры Д х Ш х В: 460 х 430 х 120 мм Вес: 2,3 кг Упаковывается в полиэтиленовый мешок по 1 шт.
	Вентилятор кровельный для панелей Roman Аэроэлемент подкровельного пространства. Размеры: две волны панели Вес: 2,33 кг Упаковывается в полиэтиленовый мешок по 1 шт.
	Накладка ендовы Композитный доборный элемент для организации водоотвода в ендове. Размеры Д: 1250 мм Ширина: 90 мм (крылья), 80 мм (середина) Высота боковых стенок: 20 мм Вес: 2,2 кг Упаковывается в гофролист. Норма расхода: 0,9 шт./пм
	Проходной элемент Universal Кровельный элемент для прохода труб. Размеры Д х Ш: 400 х 532 мм Вес: 1,5 кг Упаковывается в коробку по 1 шт. Норма расхода: по необходимости
	Краска ремонтная Предназначена для восстановления декоративного покрытия композитной кровли при необходимости. Размеры Д х Ш х В: 105 х 65 х 220 мм Канистра: 1 кг	Транспортировка, хранение и применение при t выше +5°С. Норма расхода: 1,75/100 кв.м
	Конек полукруглый Композитный доборный элемент для организации коньков и ребер кровли. Размеры Д х Ш: 395 х 148 мм. Радиус: 74 мм Вес: 0,56 кг	Упаковывается в коробки по 18 шт. Размеры коробок Д х Ш х В: 1270 х 210 х 150 мм Норма расхода: 2,5 шт./пм
	Лист плоский Композитный доборный элемент для решения нестандартных узлов (выкройки выполняются по месту). Размеры Д х Ш: 1250 х 450 мм. Вес: 2,9 кг Размеры Д х Ш: 1250 х 600 мм. Вес: 3,7 кг	Упаковывается в составе сборной паллеты (отдельной упаковки не имеет). Норма расхода: по необходимости
	Примыкание боковое (левое/правое) Композитный доборный элемент для оформления примыкания к стене, расположенной вдоль ската. Длина: 1250 мм. Высота боковины (фартука): 110 мм Ширина отлива: 100 мм. Вес: 1,8 кг	Упаковывается в коробки по 12 шт. Размеры коробок Д х Ш х В: 1270 х 210 х 150 мм Норма расхода: 0,9 шт./пм
	Примыкание к вертикальной стене Композитный доборный элемент для оформления примыкания к стене, расположенной поперек ската. Размеры Д х Ш х В: 1250 х 52 х 90 мм Вес планки: 1,7 кг	Упаковывается в коробки по 18 шт. Размеры коробок Д х Ш х В: 1270 х 210х 150 мм Норма расхода: 0,9 шт./пм
	Гвозди Длина: 50 мм Диаметр: 2,5 мм Цвет: черный	Упаковывается в коробки по 250 шт. Норма расхода: 15 шт./кв.м

	Аэроэлемент конька/хребта bwk Универсальный самоклеящийся материал для обеспечения вентиляции подкровельного пространства и защиты конька от проникновения воды, снега, птиц. Размеры Д х Ш: 5000 х 300 мм Цвета: черный, коричневый, красный	Рулон. Норма расхода: 0,2 шт./м
	Крепление коньковой/хребтовой обрешетки Стальной оцинкованный (либо анодированный) крепеж конькового и хребтового бруса. Длина: 180 мм. Опорная головка: 50 мм Вес: 0,05 кг	Индивидуальная упаковка. Норма расхода: 1,5 шт./пм
	Гофрированная лента для примыканий f-2, алюминий Гофрированная лента для примыканий со специальным декоративным покрытием. Размеры Д х Ш: 5000 х 280 мм Цвет: черный, коричневый, красный	Индивидуальная упаковка. Норма расхода: 0,2 шт./пм
	Ребристый желобок Гибкий элемент ендовы используется для устройства «коротких» ендов (слуховых окон, разжелобков и пр.). Размеры Д х Ш: 1600 х 500 мм Цвет: черный, коричневый, красный	Индивидуальная упаковка. Норма расхода: 0,74 шт./пм
	Зажим ендовы (скобка) Используется для крепления гибких желобов к подконструкции крыши. Цвет: красный Вес 0,01 кг	Индивидуальная упаковка. Норма расхода: 6 шт. на желобок
	Поролоновая полоса Самоклеящаяся полоса с водоотталкивающей пропиткой, защищает крышу в определенных местах от задувания снега, грязи и воды. Размеры Д х Ш х В: 1000 х 30 х 60 мм	Индивидуальная упаковка. Норма расхода: 2 шт./пм ендовы
	Проходной элемент decra-ktv Кровельная проходка для выполнения герметизации труб. Размеры Д х Ш х В: 380 х 290 х 34 мм Цвет: черный, коричневый, красный, зеленый Вес: 1,5 кг Вентиляторы кровельные представлены в ассортименте	Упакована в коробку по 1 шт. Норма расхода: по необходимости
	Прижимная планка/планка примыкания Доборный элемент, предназначенный для оформления примыканий на вертикальных поверхностях. Размеры Д х Ш: 2000 х 85 мм Цвет: черный, коричневый, красный	Индивидуальная упаковка. Норма расхода: 0,5 шт./пм
	Заглушка конька полукруглого Доборный элемент, предназначенный для оформления конька с обеих сторон и ребра в нижней части. Размеры В х Ш: 95 х 148 мм Радиус: 74 мм	Упаковывается в составе сборной паллеты, отдельной упаковки не имеет. Норма расхода: по необходимости
	Карнизная вентиляционная лента Предназначена для устройства карнизного продуха. Размеры Д х Ш: 5000 х 100 мм Цвет: корничневый	Индивидуальная упаковка. Норма расхода: 0,2 шт./пм

Свернуть

Инструкция по монтажу

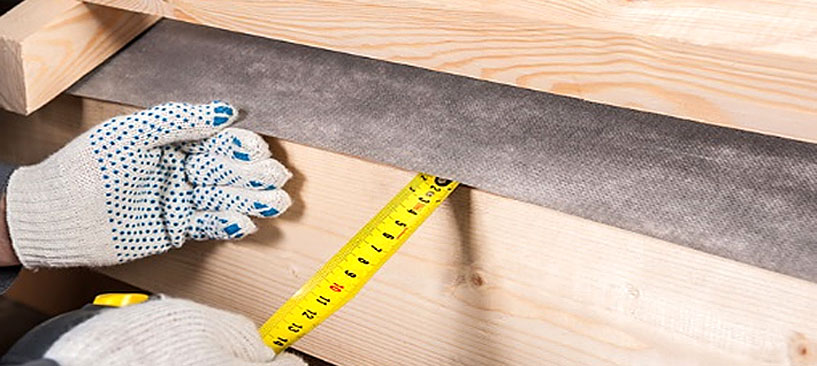

Шаг 1. Укладка гидроизоляционной мембраны

При укладке диффузионной мембраны отступите от лобовой доски 2 см.

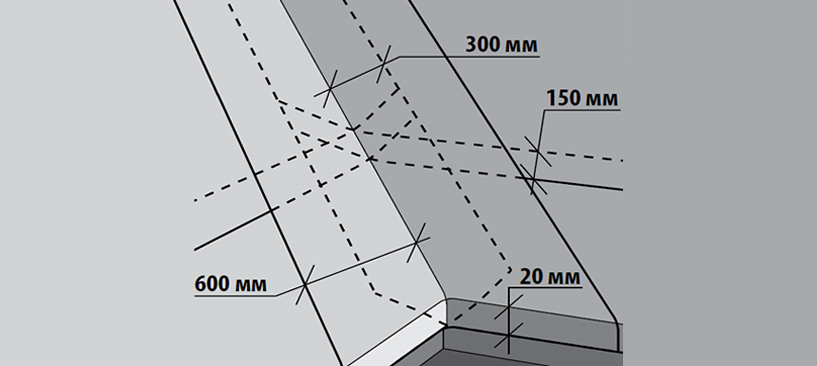

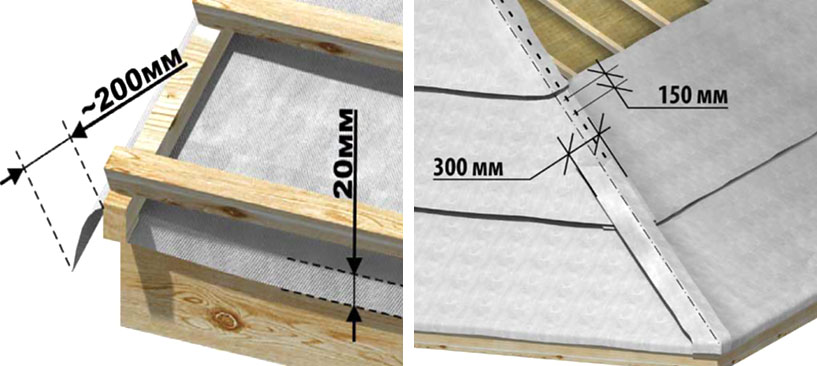

Шаг 2. Укладка гидроизоляционной мембраны

Если скат ограничен фронтоном, то свесьте с фронтона мембрану на 20 см. Поверх ребра смонтируйте полосу шириной не менее 30 см.

Шаг 3. Укладка гидроизоляционной мембраны

В ендове вертикальный перехлест полотен составляет 30 см. Вдоль оси ендовы дополнительно монтируется полоса не менее 120 см.

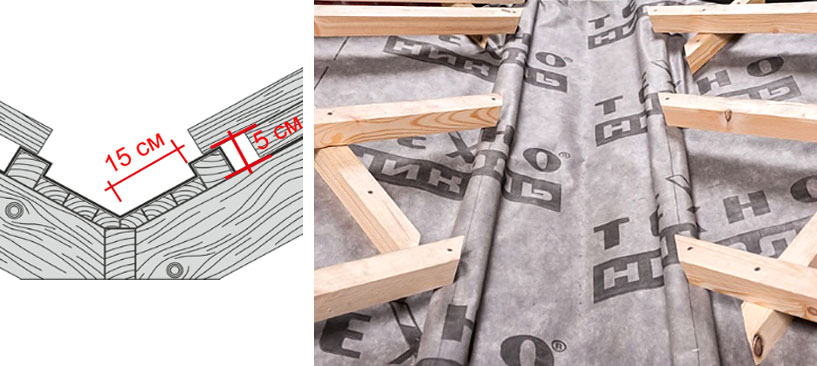

Шаг 4. Монтаж обрешетки

В ендове смонтируйте опорный настил толщиной 25 мм и шириной 150 мм от оси ендовы в каждую сторону. Вдоль опорного настила установите бруски 50х50 мм. Создайте зазор 5 см между контррейкой и бруском в ендове.

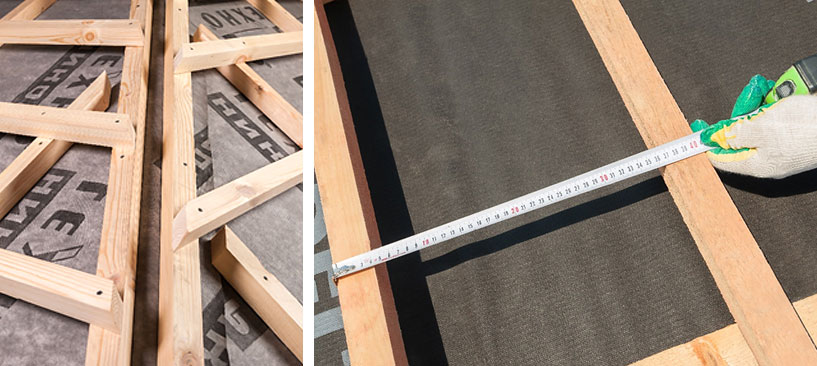

Шаг 5. Монтаж обрешетки

Монтаж обрешетки рекомендуется выполнять снизу вверх. Нижний брус обрешетки механически зафиксируйте с отступом 50 мм от свеса контробрешетки. Последующие ряды монтируйте с постоянным шагом. При этом шаг обрешетки определяется по месту, с учетом нахлестов панелей, и ориентировочно равен 367 мм для панелей Классик, 370 мм для панелей Роман.

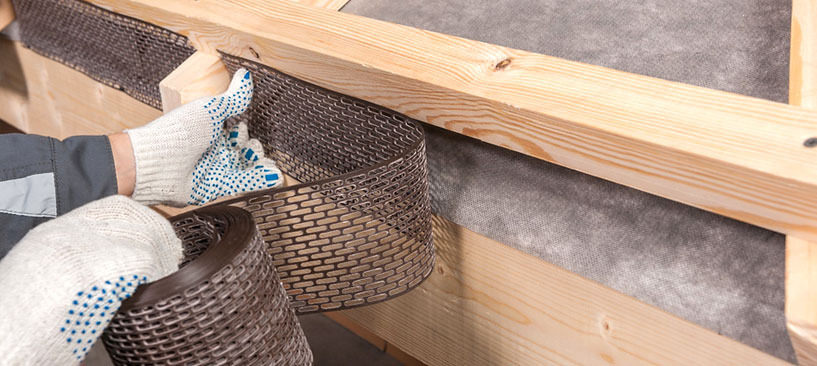

Шаг 6. Монтаж вентиляционной ленты

После окончания работ по монтажу контробрешетки и шаговой обрешетки под панели ТЕХНОНИКОЛЬ LUXARD вдоль фронтона смонтируйте карнизную вентиляционную ленту, закрепив ее к нижнему брусу обрешетки и лобовой доске.

Шаг 7. Монтаж карнизной планки

Закрепите металлическую карнизную планку верхней полкой (короткой стороной) на первый брус шаговой обрешетки, а второй полкой уприте на опорную доску на свесах контрообрешетки. Зафиксируйте планку специальными гвоздями либо специальными саморезами с шагом 25 см в верхнюю полку к брусу шаговой обрешетки.

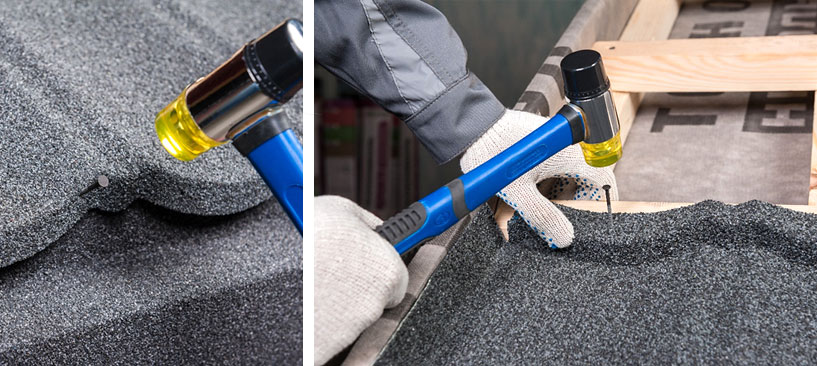

Шаг 8. Крепление панелей ТЕХНОНИКОЛЬ LUXARD

Крепите панели ТЕХНОНИКОЛЬ LUXARD специальными гальванизированными гвоздями либо саморезами, за исключением панелей Роман. Крепление основания панелей Роман производите только с помощь специальных гальванизированных саморезов.

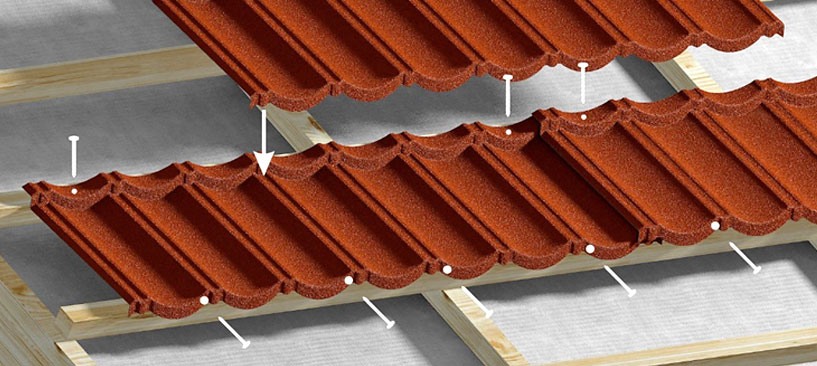

Шаг 9. Крепление панелей ТЕХНОНИКОЛЬ LUXARD

Монтаж черепицы производите снизу вверх. Гвозди и саморезы в основание панели установить под углом 600 к плоскости ската и в том месте, где волна касается деревянной шаговой обрешетки.

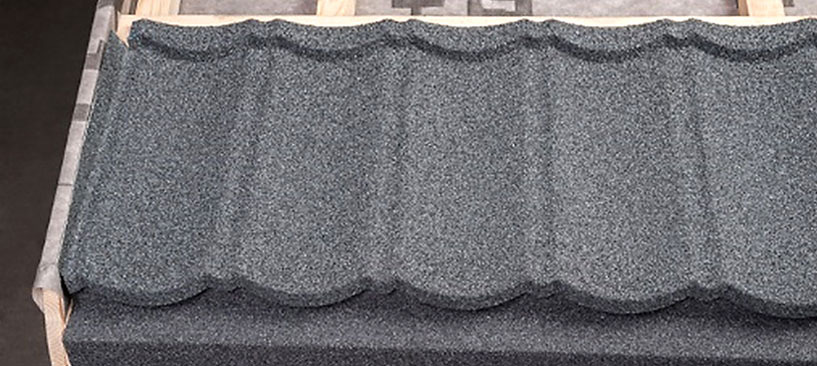

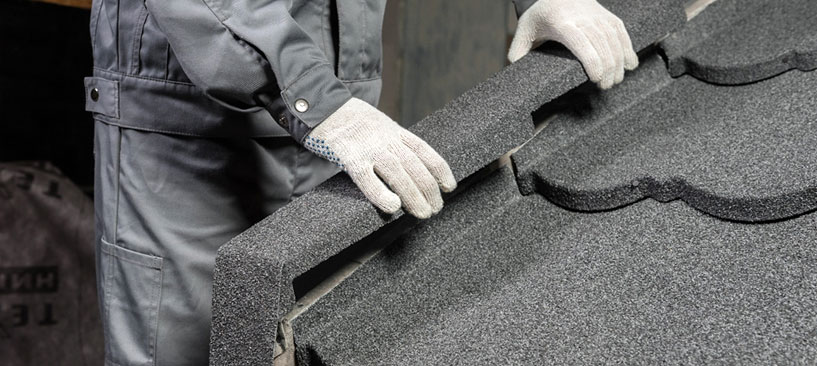

Шаг 10. Примыкание к фронтону

Примыкающие к фронтону панели Luxard обрежьте с учетом напуска 2,5 см. на наличник и выполните отгиб панели вверх.

Шаг 11. Монтаж фронтонной планки

Торцевые планки монтируйте снизу вверх. Зафиксируйте планки гвоздями (саморезами) для Luxard к наличнику сверху и сбоку с шагом 25 см.

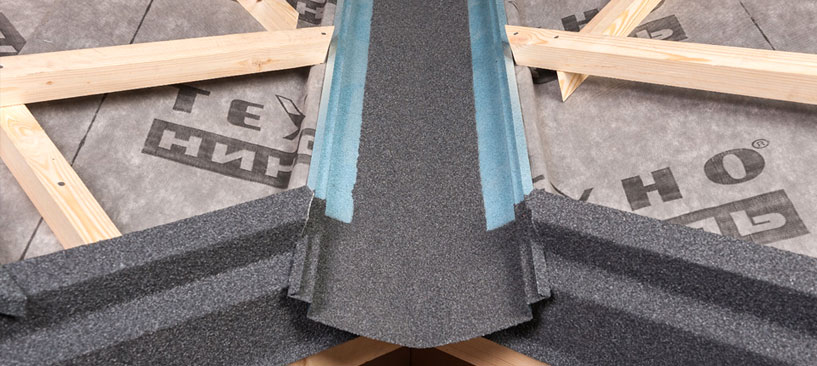

Шаг 12. Ендова, заканчивающаяся на карнизе

Водосборные элементы ендовы смонтируйте вдоль оси снизу вверх. Зафиксируйте элемент ендовы при помощи специальных металлических кляммеров с шагом 25–30 см. Каждый вышележащий элемент ендовы заведите в нижележащий и зафиксируйте при помощи кляммеров.

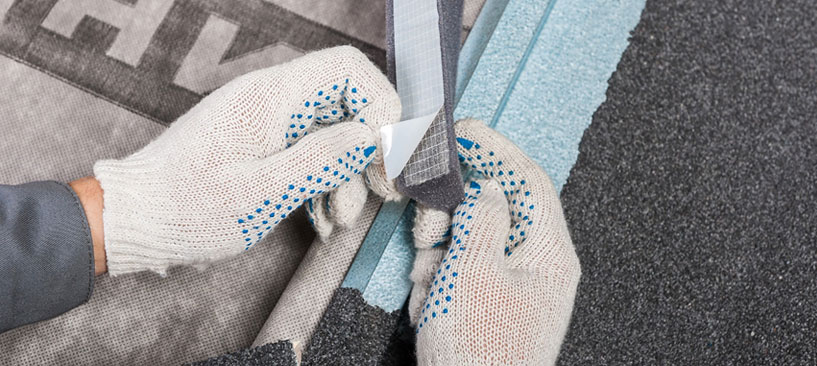

Шаг 13. Ендова, заканчивающаяся на карнизе

На бортах (слева и справа) лотков ендовы наклейте специальный поролоновый уплотнитель.

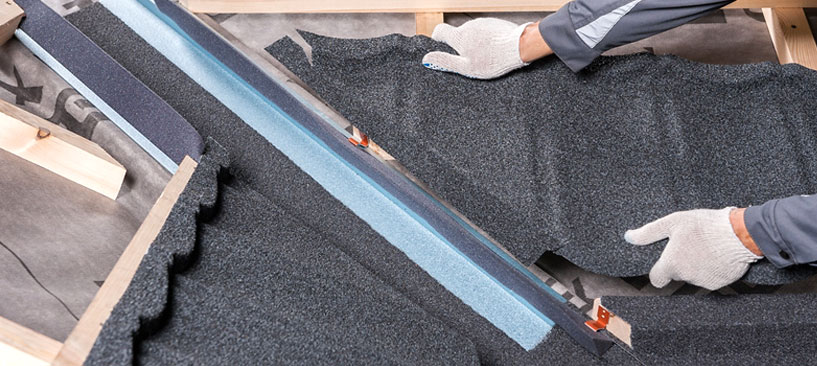

Шаг 14. Ендова, заканчивающаяся на карнизе

Панель композитной черепицы ТЕХНОНИКОЛЬ LUXARD заведите на элемент ендовы на 8 см и загните вниз так, чтобы расстояние между нижним отгибом композитной черепицы и элементом ендовы составляло 1 см.

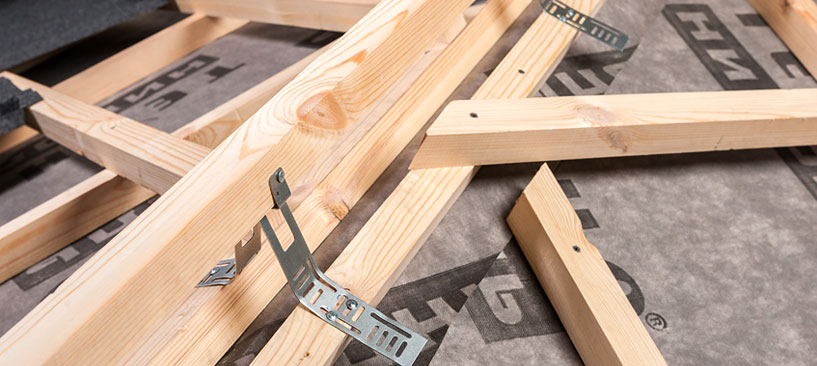

Шаг 15. Монтаж ребра, конька

Для крепления коньковых и реберных элементов необходимо смонтировать брус при помощи металлического крепежа с шагом 600 мм. Рекомендованное сечение хребтового бруса 50*50 мм.

Шаг 16. Монтаж ребра, конька

На коньковый брус монтируется рулонный аэроэлемент самоклеящимися полосами вниз.

Шаг 17. Монтаж ребра, конька

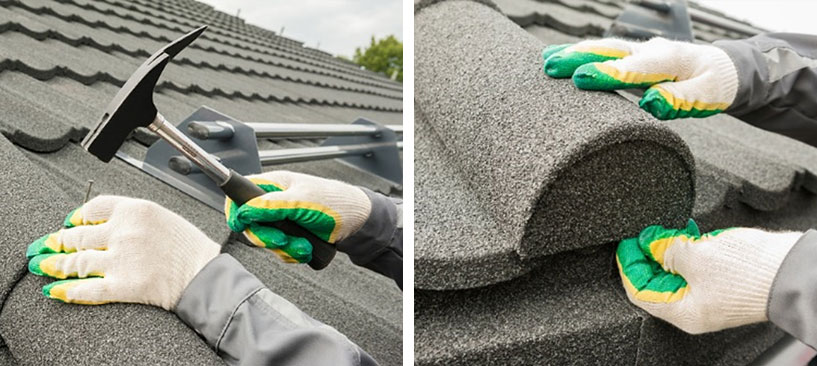

Полукруглые коньковые элементы смонтируйте низу вверх с нахлестом 2 см, фиксируя их гвоздями (саморезами) для Luxard. Торец первого конька закройте заглушкой.

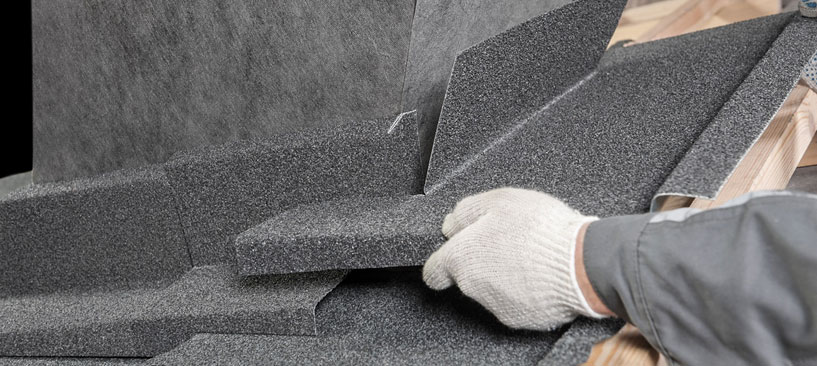

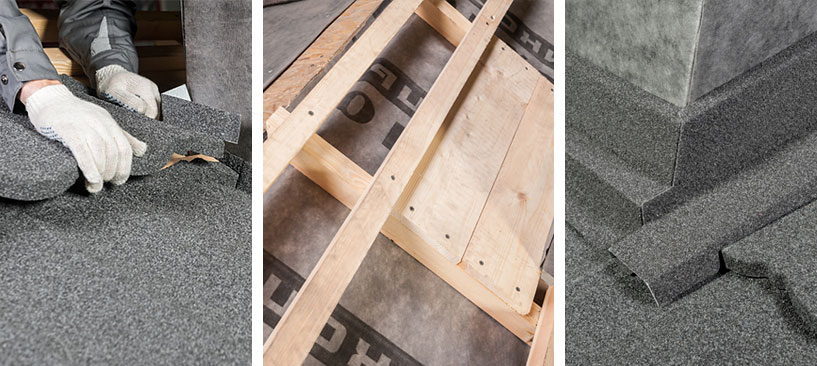

Шаг 18. Примыкание к трубе

Смонтируйте панель Luxard, примыкающую к нижней части трубы с отгибом на 3 см. Аналогично с отгибом выполните монтаж панелей, примыкающих к боковым частям трубы.

Над трубой выполните сплошной настил из досок толщиной 25 мм.

Планку примыкания к вертикальной стене подрежьте по месту и загните на боковые части трубы.
