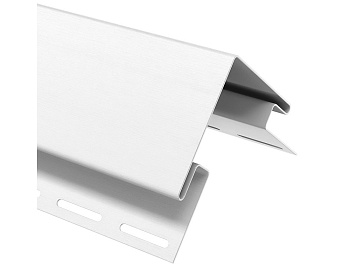

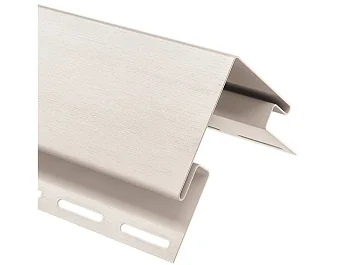

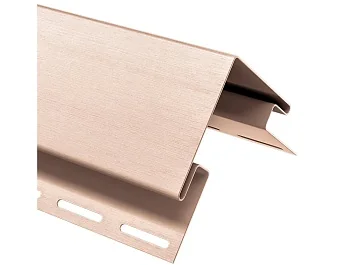

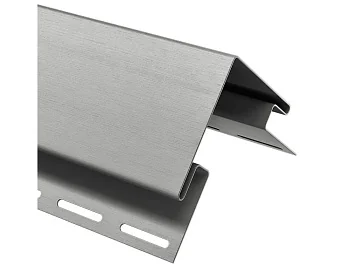

Оптима, Угол наружный 75

Цвет: Жасмин

Применяется для соединения торцов панелей на внешних углах стен

Точки продаж

Описание

Характеристики

Документация

Монтаж

Логистика

Вопросы

ПРОФИЛЬ

Технические характеристики:

Наименование	Вес шт,кг	Размер шт, мм	В пачке шт	Вес пачки, кг	Размер пачки, мм	На поддоне шт	Размер поддона, мм	Упак в поддоне
ТН, Оптима, Угол наружный 75	1,11	88883000	12	13,79	3601203040	216	11609003100	18

На ваши вопросы отвечают специалисты компании Технониколь

Рекламные материалы

Каталог сайдинга и софитов ОПТИМА

Презентация виниловый сайдинг ОПТИМА

Каталог систем и материалов для коттеджного и малоэтажного строительства

МОНТАЖ ВИНИЛОВЫХ СОФИТОВ

Монтаж софитов осуществляется при среднесуточной температуре окружающей среды не менее +10°С.

Резать софиты можно с помощью ножовки, электролобзика, ножниц по металлу, циркулярной пилы или УШМ.

Сборка софитов производится после завершения кровельных и фасадных работ. Панели могут монтироваться двумя способами: параллельно уклону кровли либо горизонтально. Выбор способа монтажа зависит от предпочтений заказчика и от архитектурно- строительного решения.

Основные принципы монтажа:

1. При установке панели в профиль необходимо оставлять зазор для теплового расширения 5-10 мм.

2. Механических крепеж должен устанавливаться с зазором 1 мм для свободного движения панелей.

3. Крепеж необходимо фиксировать по центру крепежных отверстий.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖА

1. УСТРОЙСТВО ПОДШИВА КАРНИЗНОГО СВЕСА, РАСПОЛОЖЕННОГО ГОРИЗОНТАЛЬНО

1.1

Устройство каркаса под обрешетку. Для этого необходимо установить брусок на фасаде по уровню нижнего края свеса крыши. Затем установить бруски,соединяющие фасад и свес крыши. Бруски между собой соединить припомощи металлических уголков и пластин.

1.2

На бруски смонтировать обрешетку. В качестве обрешетки рекомендуется использовать доску 100 × 25 мм. По краям свеса монтируется направляющий профиль (J-профиль).

1.3

К обрешетке фиксируются направляющие профиля (J-профиль) саморезами с шагом 300 мм. В месте соединения профилей подрезать часть профиля на 3-5 см и завести один профиль в другой для лучшего сопряжения.

1.4

В направляющие профиля вставляются в панели и фиксируются при помощи саморезов к обрешетке.

1.5

Последующие панели должны соединяться с предыдущими путем защелкивания.

Для более удобного монтажа рекомендуется подрезать панель таким образом, чтобы длина панели была немного меньше расстояния между J-профилями. Длину панели лучше определить опытным путем после монтажа первой панели на свесе.

2. ПОДШИВ СВЕСА КРОВЛИ, ПАРАЛЛЕЛЬНОГО СКАТУ

Монтаж обрешетки под установку панелей и направляющих. Две доски обрешетки монтируются по краям свеса, остальные доски монтируются с шагом не более 300 мм. Последующий монтаж производится аналогично первому способу.

3. УГЛОВОЕ СОЕДИНЕНИЕ ПАНЕЛЕЙ

3.1

Установка каркаса под обрешетку.

3.2

Монтаж обрешетки.

На углах возможны 2 способа соединения панелей: прямое или угловое.

3.3

Для углового соединения панелей используется

3.4

Установка H-профиля, предназначенного для соединения панелей в угловых зонах. Панели в данном случае подрезаем с учетом этого угла «елочкой». Фиксируем саморезами к обрешетке и стыкуем.

3.5

Прямое соединение выполняется с помощью Н-профиля. Его монтируем от внутреннего угла перпендикулярно карнизу.

3.6

Второй вариант прямого соединения – при помощи J-профиля. Его устанавливаем от угла перпендикулярно одному из карнизов. Фиксируем саморезами к обрешетке и стыкуем друг с другом.

3.7

Монтаж панелей.

3.8. В некоторых случаях панели могут монтироваться на вертикальные поверхности. При этом правила монтажа не меняются. На вертикальные поверхности рекомендуется монтировать только софиты белого цвета. Коричневые софиты в зоне воздействия прямых солнечных лучей могут быть подвержены ускоренному выцветанию.

4. ОФОРМЛЕНИЕ ЛОБОВОЙ ДОСКИ

Лобовую доску можно также оформить софитами при помощи двух J-профилей. Для этого профиль крепится сверху и снизу к лобовой доске. Между ними устанавливаются панели.

правила хранения и транспортировки

При хранении и транспортировании продукция должна быть защищена от механических повреждений, деформаций, загрязнений, от попадания прямых солнечных лучей, от влаги, или иных атмосферных осадков.
Продукция должна хранится вдали от отопительных приборов (не менее 1 м).
Складское помещение должно быть крытым и иметь ровные полы.
В зимний период для хранения продукции отопление складского помещения не требуется.
Для рациональго использования складских помещений рекомендуется иметь стационарные стеллажи для хранения продукции. Для данной продукции не рекомендуется её хранение выше 3-х ярусов стеллажей.
Продукция может транспортироваться любым видом транспорта, но согласно правилам перевозки грузов на данном виде транспорта, утверждённых в установленном порядке.
При переносе, укладке, погрузке и разгрузке продукции запрещается бросать её и подвергать ударам.
Погрузочно-разгрузочные работы должны производиться в соответствии с требованиями безопасности по ГОСТ 12.3.009-76
Условия хранения и транспортирования продукции в части воздействия климатических факторов внешней среды — 8 (ОЖЗ) по ГОСТ 15150-69*. Условия транспортирования в части воздействия механических факторов по ГОСТ 23170-78*.

Категорически запрещается даже кратковременное хранение под прямым воздействием солнечных лучей на земле или любой другой нагреваемой поверхности

не бросать и не подвергать деформации

хранить вдали от отопительных приборов

не подвергать прямому воздействию солнечных лучей

ВАЖНО! При хранении на солнце температура внутри полиэтиленовой упаковки превышает допустимую для пластиковой водосточной системы.

скачать правила

весо-габаритные характеристики

Наименование	ед изм	вес шт	р-р шт	шт в пачке	вес пачка	р-р пачки	шт на поддоне	р-р поддона	упак в поддоне
ТН, Оптима, Сайдинг, Корабельный брус,3,0м	шт	1,26	23,81,3300	22	28,22	2615302	528	116011003100	24
ТН, Оптима, Сайдинг, Корабельный брус,3,6м	шт	1,512	23,81,3360	22	33,26	2615362	528	115011253800	24
ТН, Оптима, Н профиль соединительный	шт	0,76	6,72300	10	8,09	185,5302	720	11609003100	72
ТН, Оптима, Стартовый профиль	шт	0,36	4,70,85300	44	16,21	1510,5302	1848	11609003100	42
ТН, Оптима, Угол наружный 75	шт	1,11	8,88,8300	12	13,79	3612304	216	11609003100	18
ТН, Оптима, Угол наружный 50	шт	0,97	7,57,5300	11	11,14	369302	264	11609003100	24
ТН, Оптима, Угол внутренний	шт	0,68	6,82,6300	20	14,13	369302	480	11609003100	24
ТН, Оптима, J фаска	шт	1,07	203,6300	24	26,18	3612304	432	11609003100	18
ТН, Оптима, J профиль	шт	0,4	3,91,9300	40	16,37	1510,5302	1680	11609003100	42
ТН, Оптима, Финишный профиль	шт	0,36	3,91300	48	17,64	1510,5302	2016	11609003100	42
ТН, Оптима, Околооконная планка	шт	1,45	168,8300	12	17,87	3612304	216	11609003100	18
ТН, Оптима, Софит, частично перфорированный, 3м	шт	1,57	33,41,1300	10	16,22	367302	360	116011003100	36
ТН, Оптима, Софит, без перфорации, 3м	шт	1,57	341,1300	10	16,22	367302	360	116011003100	36
