Корабельный брус
Сайдинг «Корабельный брус» производится в семи цветах: акация, мимоза, мелисса, жасмин, эдельвейс, гортензия и вереск. Он имеет легкий вес, не нагружает конструкцию дома, подходит для реконструкции фасада.
ОСОБЕННОСТИ И ХАРАКТЕРИСТИКИ
Виниловый сайдинг корабельный брус пастельных тонов, можно выбрать из семи вариантов: акация (панели молочного оттенка), гортензия (нежный оттенок синего цвета), эдельвейс (легкий серый цвет), мимоза (приглушенный желтый цвет), вереск (нежный и легкий оттенок розового цвета), мелисса (свежий зеленый оттенок), жасмин (яркий белый цвет). Это нетоксичный материал, трудно поддается воспламенению, не подвержен коррозии. Прослужит долго: гарантия на виниловый корабельный сайдинг — пятьдесят лет. При монтаже формируется вентилируемая подсистема: под сайдингом не будет плесени и не появится влага на фасаде. Легкий в уходе, прочный к ударам и стойкий к атмосферным воздействиям.
ПРЕИМУЩЕСТВА
- гарантированный срок службы товара — 50 лет;
- простой монтаж — все комплектующие есть в наборе;
- подходит для всех сезонов — от -50 до +50 °С;
- 11 лет гарантии на стабильность цвета;
- пять оттенков для выбора — акация, вереск, мелисса, жасмин, мимоза, эдельвейс, гортензия.
ХРАНЕНИЕ
Запрещается хранить на земле под воздействием прямых солнечных лучей, в изогнутом состоянии. Изделия хранятся на паллетах в закрытом помещении, на ровной поверхности, вдали от воздействия отопительных приборов. Допускается хранение при отрицательной температуре до -35 °С.

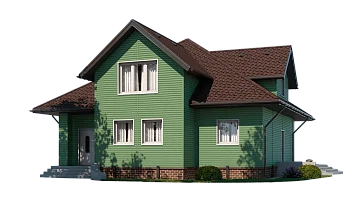

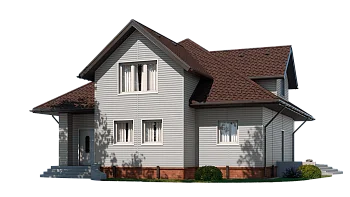

ЦВЕТОВАЯ ГАММА

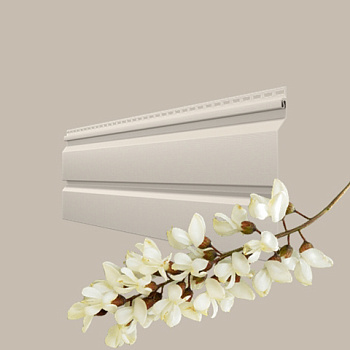

- Акация - Молочный оттенок белой акации – изысканный вариант для фасада.

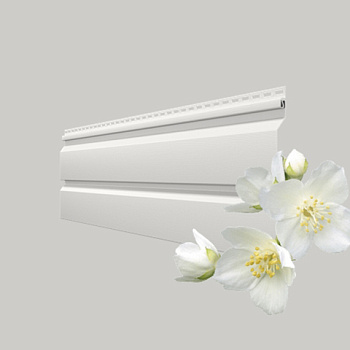

- Жасмин - Яркий белый оттенок жасмина – классическое решение для фасада. Самый светлый оттенок в палитре.

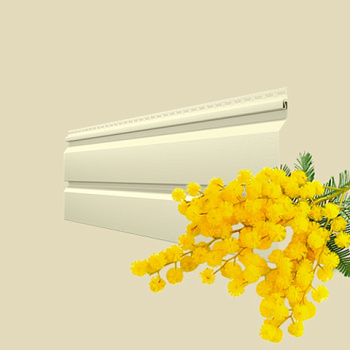

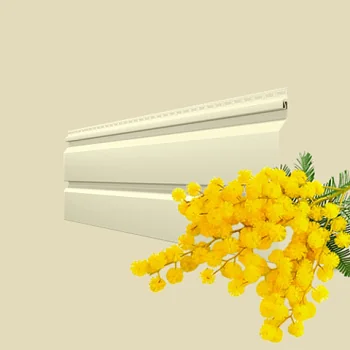

- Мимоза - Приглушенный теплый оттенок весенней мимозы – яркий на солнце, выдержанный в тени.

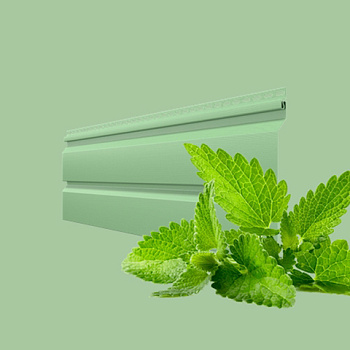

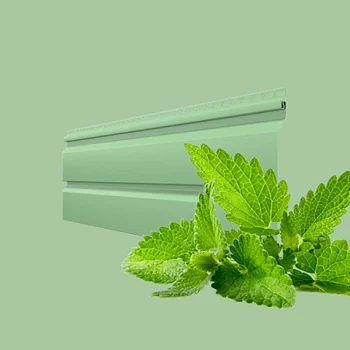

- Мелисса - Свежий и жизнерадостный оттенок мелиссы – самодостаточное решение для фасада.

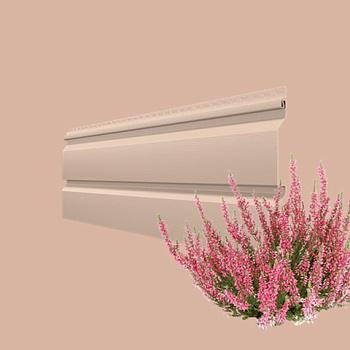

- Вереск - Нежный оттенок розового вереска придаст фасаду особую привлекательность.
ФАКТУРА ДРЕВЕСИНЫ
Имитирует деревянную обшивку фасадов.
ЭКОЛОГИЧНОСТЬ
Нетоксичный и трудновоспламеняемый материал. Не подвержен коррозии.
ЭСТЕТИКА
Широкая цветовая гамма и формы панелей на панелях придают фасаду эстетичный вид.ПРОФИЛЬ
|

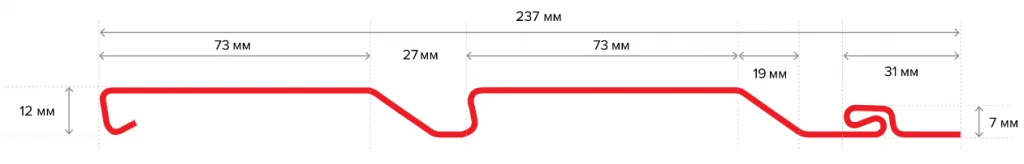

3000 мм длина |
203 мм ширина |
|
0,61 м² полезная площадь |
1 мм толщина |
Логистические характеристики
| Наименование | Вес шт,кг | Размер шт, мм | В пачке шт | Вес пачки, кг | Размер пачки, мм | На поддоне шт | Размер поддона, мм | Упак в поддоне | Вес поддона, кг |
|---|---|---|---|---|---|---|---|---|---|
| Сайдинг Корабельный брус | 1,05 | 238*13*3000 | 22 | 23,6 | 260*150*3020 | 528 | 1160*1100*3100 | 24 | 616,4 |
Ветрозащитная плёнка – это необходимая составляющая системы фасада при облицовке виниловым сайдингом. Она защищает дом от проникновения ветра, воды и других нежелательных элементов. Кроме того, плёнка помогает улучшить энергоэффективность здания, предотвращая потери тепла.
- Все
- #Промо
- #Инструкции

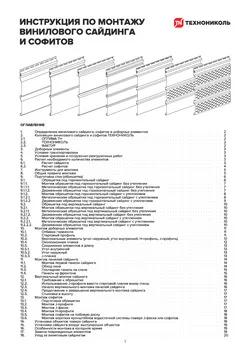

Инструкция по монтажу винилового сайдинга ТЕХНОНИКОЛЬ
Общие рекомендации
Фасадные системы
ТН-ФАСАД Эконом
Система фасада с облицовкой виниловым сайдингом ТЕХНОНИКОЛЬ по деревянному каркасу
-
Виниловый сайдинг ТЕХНОНИКОЛЬ
-
Контррейка с шагом 400 мм, толщиной 30–50 мм
-
Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП
-
Плиты из каменной ваты ТЕХНОБЛОК СТАНДАРТ
-
Каркас здания
-
Пленка ТЕХНОНИКОЛЬ АЛЬФА Барьер 4.0
-
Контррейки
-
Внутренняя обшивка ГКЛ или ГВЛ
-
Пена монтажная профессиональная ТЕХНОНИКОЛЬ 65 MAXIMUM
-
Экструзионный пенополистирол БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO
ТН-ФАСАД Сайдинг
Система фасада с облицовкой виниловым сайдингом по каменному основанию
-
Виниловый сайдинг ТЕХНОНИКОЛЬ
-
Контррейка с шагом 400 мм, толщиной 30–50 мм
-
Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП
-
Плиты из каменной ваты ТЕХНОБЛОК СТАНДАРТ
-
Каркас под теплоизоляцию с шагом 600 мм, брус 50 × 50 мм
-
Несущая стена
-
Пена монтажная профессиональная ТЕХНОНИКОЛЬ 65 MAXIMUM
-
Экструзионный пенополистирол БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO
Используемые материалы
Панель Корабельный брус
Панель Брус
Панель Блок-хаус
J-профиль
H-профиль
Околооконная планка
Стартовый профиль
Внутренний угол
Наружный угол 75
Финишный профиль
J-фаска
Наружный угол 50

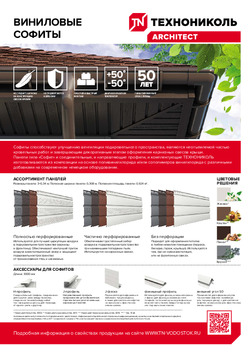

Панель софита без перфорации
Панель софита частично перфорированные
Панель софита полностью перфорированные
Пленка пароизоляционная ТЕХНОНИКОЛЬ АЛЬФА Барьер 4.0, 3.0, 2.0
Плиты из каменной ваты (ТЕХНОБЛОК СТАНДАРТ, ТЕХНОЛАЙТ ЭКСТРА, РОКЛАЙТ)
Гидро-ветрозащитная мембрана (ТЕХНОНИКОЛЬ АЛЬФА ТОП, АЛЬФА ВЕНТ 130, АЛЬФА ВЕНТ 150)
Соединительные ленты (ТЕХНОНИКОЛЬ АЛЬФАБЭНД 60, 25)
Средства для обработки древесины (огнебиозащита, антисептик)
Подготовка к работе
Техника безопасности
При производстве отделочных работ на фасадах зданий необходимо строго руководствоваться требованиями нормативной документации в области охраны труда, действующей в вашем регионе. А также соблюдать правила охраны труда при работе на высоте.
Рекомендации по выбору инструмента
Просекатель отверстий NHP1R для панелей ПВХ
Режущий инструмент (ножовка, электролобзик, ножницы по металлу, циркулярная пила, УШМ)
Пробойник насечек (пуансон) SL5 для защелкивания панелей ПВХ
Шуруповерт
Молоток
Инструмент для демонтажа сайдинга SRT2
Уровень, угольник
Нож-резак
Рулетка
Транспортировка
Транспортировку изделий осуществляют крытыми транспортными средствами всех видов в соответствии с правилами перевозки грузов, действующими на конкретном виде транспорта. Запрещается свес краев при транспортировке и хранении продукции более чем 0,3 м.
Хранение
Панели и направляющие профили ТЕХНОНИКОЛЬ хранятся в специализированных паллетах (количество рядов не должно превышать 3 шт. в высоту), рассортированными по маркам, в закрытом помещении при температуре воздуха (23÷25) °С и относительной влажности не более 65 %. Изделия должны храниться вне зоны действия отопительных приборов и прямых солнечных лучей в условиях, обеспечивающих их предохранение от загрязнения, деформации и механических повреждений.
Срок хранения до монтажа составляет 24 месяца.
Не подвергать прямому воздействию солнечных лучей
Хранить вдали от отопительных приборов
При отстутсвии стеллажей хранить на ровной поверхности
Этапы монтажа
Подготовка стен
Монтаж пароизоляционного слоя1
При каркасной технологии строительства необходимо предусмотреть защиту утеплителя и деревянного каркаса от увлажнения со стороны внутренних помещений, для этого устраивают пароизоляционный барьер из пленки пароизоляционной ТЕХНОНИКОЛЬ АЛЬФА Барьер 4.0, 3.0, 2.0. Нахлесты и примыкания к окнам проклеивают лентами ТЕХНОНИКОЛЬ Альфабэнд 25 или 60.
Монтаж теплоизоляционного слоя2
При монтаже готового решения ТН-ФАСАД Сайдинг здание или сооружение утепляется с наружной стороны, а не за счет внутреннего пространства дома. В качестве теплоизоляции используют плиты из минеральной ваты ТехноБЛОК Стандарт, которыми заполняют пространство между рейками.
Внимание! Толщина реек обрешетки под утепление равна толщине утеплителя. Закрепляют утеплитель на вертикальной стене при помощи дюбелей со стальными гвоздями (по фасаду из бетона, кирпича, силиката) и при помощи самореза с дожимной манжетой (по фасаду из дерева). Как правило, расход крепежа утеплителя составляет 5 шт. на 1 м².
Монтаж гидро-ветрозащитной мембраны3
Для защиты утеплителя от влаги, выветривания и раздувания фракций утеплителя поверх него монтируют гидро-ветрозащитную мембрану ТЕХНОНИКОЛЬ АЛЬФА ТОП, АЛЬФА ВЕНТ 150 или АЛЬФА ВЕНТ 130. Мембрану монтируют горизонтальными рядами снизу вверх с горизонтальным и вертикальным нахлестом 10 см. Нахлесты проклеивают лентами ТЕХНОНИКОЛЬ Альфабэнд 25 или 60.
Подготовка стен4
Внешний вид сайдинга после монтажа зависит прежде всего от правильности и ровности геометрии несущей конструкции. Все неровности обшиваемых стен должны учитываться и компенсироваться при монтаже обрешетки.
Обрешетка может быть деревянной или металлической. В качестве деревянной обрешетки используют брус 40 × 50, 50 × 50, 40 × 60, 50 × 60 мм влажностью не более 20%.
Для продления срока службы деревянной обрешетки ее следует обработать антисептиком для древесины ТЕХНОНИКОЛЬ.
Внимание! Запрещается крепить брус на металлические подвесы.
В качестве металлической обрешетки используются оцинкованные профили, напоминающие обрешетку для установки гипсокартона. Важно использовать профиль толщиной не менее 0,5 мм и с соответствующим количеством цинкового слоя для использования профиля на улице.
Также можно использовать фасадную систему из Г-образных профилей.
Для горизонтального монтажа сайдинга рейки набивают вертикально по отношению к стенам с шагом 30–40 см. Дополнительные рейки устанавливаются вокруг окон, дверей, других проемов и отверстий, на всех углах, по низу и верху зоны монтажа сайдинга.
Расчет количества элементов сайдинга
Внимание! Все полученные значения округлять в большую сторону
профиль
угол
угол
профиль
планка
Для расчета количества панелей сайдинга необходимо:
1) рассчитать общую площадь всех стен и фронтонов, которые будут облицовываться сайдингом — S фасада;
2) вычесть из площади фасада площадь всех оконных и дверных проемов:
S = S фасада – S проемов
3) добавить 5–10 % на подрезку (в зависимости от сложности фасада и количества проемов);
4) для получения количества панелей разделить получившуюся площадь на рабочую площадь используемого вида сайдинга:
N панелей = S × 1,1 / S панели
К периметру здания добавить запас 5% и разделить на длину стартового профиля.
N старт. проф. = P × 1,05 / 3
К длине стены под фронтонным свесом прибавить запас в 5 % и разделить на длину профиля:
N J-профиль = L фронтона × 1,05 / 3
При оформлении окон с неглубоким откосом следует рассчитать J-профиль по периметру окон:
N J-профиль = P окон × 1,05 / 3
Для дверных проемов расчет производится аналогичным образом, с трех сторон: две высоты и ширина проема.
К общей длине всех вертикальных стыков панелей прибавить запас в 5 % и разделить на длину профиля:
N Н-профиль = L стыков × 1,05 / 3
К общей длине всех внутренних углов добавить 5 % и разделить на длину профиля:
N внутренний угол = L × 1,05 / 3
К общей длине всех внешних углов добавить 5 % и разделить на длину профиля:
N наружный угол = L × 1,05 / 3
К длине стены под карнизным свесом прибавить ширину всех окон* добавить запас в 5% и разделить на длину профиля:
N финишный профиль = (L карниза + L окон) × 1,05 / 3
* Опционально, в зависимости от условий монтажа. При оформлении проемов окон околооконным профилем финишный профиль нужно считать в том же количестве, что и околооконный профиль, то есть по трем сторонам окна:
N финишный профиль = (2 × H окон + L окон) × 1,05 / 3
Если используется околооконный профиль по всему периметру окна, то и финишный профиль считаем по периметру.
Нужно считать по трем сторонам окна (длина и две высоты оконного проема), затем прибавить 5% запаса:
N околооконная планка = (2 × H окон + L окон) × 1,05 / 3
Если используется околооконный профиль по всему периметру окна, то считаем:
N околооконная планка = (2 × H окон + 2 × L окон) × 1,05 / 3
Для расчета количества панелей сайдинга необходимо:
1) рассчитать общую площадь всех стен и фронтонов, которые будут облицовываться сайдингом — S фасада;
2) вычесть из площади фасада площадь всех оконных и дверных проемов:
S = S фасада – S проемов
3) добавить 5–10 % на подрезку (в зависимости от сложности фасада и количества проемов);
4) для получения количества панелей разделить получившуюся площадь на рабочую площадь используемого вида сайдинга:
N панелей = S × 1,1 / S панели
К периметру здания добавить запас 5% и разделить на длину стартового профиля.
N старт. проф. = P × 1,05 / 3
К длине стены под фронтонным свесом прибавить запас в 5 % и разделить на длину профиля:
N J-профиль = L фронтона × 1,05 / 3
При оформлении окон с неглубоким откосом следует рассчитать J-профиль по периметру окон:
N J-профиль = P окон × 1,05 / 3
Для дверных проемов расчет производится аналогичным образом, с трех сторон: две высоты и ширина проема.
К общей длине всех вертикальных стыков панелей прибавить запас в 5 % и разделить на длину профиля:
N Н-профиль = L стыков × 1,05 / 3
К общей длине всех внутренних углов добавить 5 % и разделить на длину профиля:
N внутренний угол = L × 1,05 / 3
К общей длине всех внешних углов добавить 5 % и разделить на длину профиля:
N наружный угол = L × 1,05 / 3
К длине стены под карнизным свесом прибавить ширину всех окон* добавить запас в 5% и разделить на длину профиля:
N финишный профиль = (L карниза + L окон) × 1,05 / 3
* Опционально, в зависимости от условий монтажа. При оформлении проемов окон околооконным профилем финишный профиль нужно считать в том же количестве, что и околооконный профиль, то есть по трем сторонам окна:
N финишный профиль = (2 × H окон + L окон) × 1,05 / 3
Если используется околооконный профиль по всему периметру окна, то и финишный профиль считаем по периметру.
Нужно считать по трем сторонам окна (длина и две высоты оконного проема), затем прибавить 5% запаса:
N околооконная планка = (2 × H окон + L окон) × 1,05 / 3
Если используется околооконный профиль по всему периметру окна, то считаем:
N околооконная планка = (2 × H окон + 2 × L окон) × 1,05 / 3
Рекомендации по монтажу сайдинга
Общие рекомендации1
Для крепления сайдинга и комплектующих используются оцинкованные саморезы длиной 25–30 мм, толщиной 2,5–3 мм со шляпкой 8 мм в диаметре.
Крепите сайдинг и комплектующие в специальные отверстия для крепежа, в случае отсутствия отверстия в необходимом месте крепления сделайте его самостоятельно при помощи просекателя отверстий. Привинчивайте саморез ровно по центру специального отверстия.
Направляйте крепеж прямо и ровно, так как ввинченные под углом саморезы могут привести к деформации панелей сайдинга при термическом расширении, а также быть причиной вздутия панелей.
Не закручивайте саморезы до конца. Между шляпкой самореза и панелью оставляйте расстояние 1–1,5 мм. После закрепления панели должны свободно двигаться по горизонтали.
Поперечную резку сайдинга всегда начинают от перфорированного края.
Для крепления вертикальных аксессуаров первый саморез завинчивают в верхний край крепежной щели так, чтобы элемент повис на саморезе, остальной крепеж располагают по центру крепежных щелей, с шагом 20–25 см.
Шаг крепежа панелей составляет 40 см. Для аксессуаров 20–25 см.
При монтаже сайдинга следует учитывать его температурное расширение. Рекомендуемые значения зазоров в зависимости от температуры воздуха указаны в таблице:
| Температура во время монтажа, °C | Зазор, мм |
|---|---|
| 5 | 10 |
| 10 | 9 |
| 15 | 8 |
| 20 | 7 |
| 25 | 6 |
| 30 | 5 |
Важно: при монтаже сайдинга следует оставлять зазор между элементами сайдинга и потенциально нагреваемыми поверхностями (например, оконными отливами). Нагрев металла может привести к нагреву сайдинга и необратимой тепловой деформации изделия. Внешние элементы запрещается крепить непосредственно на панель сайдинга. Необходимо учитывать температурное расширение сайдинга. Не рекомендуется установка сайдинга при температуре ниже –5 °С.
Монтаж стартового профиля2
Отмерьте по уровню нижнюю линию для монтажа стартовой полосы. Расстояние до карниза на всех стенах фасада должно быть одинаковым. Крепить стартовый профиль следует от середины к краям с шагом 20 см. Зазор между планками зависит от температуры окружающей среды . От углов здания следует оставлять расстояние 75 мм.
Установка внутреннего и наружного углов3
Наружный и внутренний угол устанавливаются на стыке двух стен. Перфорированный край углового элемента необходимо отрезать снизу на 20 мм.
Установите угол к прилегающим стенам с шагом 20–40 см. Для соединения профилей углов между собой отрежьте 25 мм перфорированной части вверху нижней планки. Наложите верхнюю угловую деталь на нижнюю с нахлестом 20 мм, оставляя зазор для возможного расширения в зависимости от температуры окружающей среды.
Отделка оконных и дверных проемов4
При неглубоком оконном проеме отделка осуществляется при помощи J-профиля. Сначала J-профили устанавливают по бокам, а затем по верхней и нижней части оконного проема, чтобы укрыть окончание облицовки. На профиле, смонтированном на верхней части оконного проема, по краям необходимо сделать два надреза таким образом, чтобы края можно было загнуть и вставить под смонтированные по бокам J-профили. Наружную плоскость верхнего горизонтального профиля надрезать под углом 45°. В боковых профилях надо вырезать два бока на 20 мм, оставляя наружную поверхность профиля.
При глубоком оконном проеме необходимо использовать околооконную планку (ширина до 230 мм) и финишную планку, которая фиксирует окончание околооконной планки в проеме. Начинаем монтаж с отлива, далее монтируем околооконную планку по бокам оконного проема, после этого монтируем верхний профиль. На верхнем элементе делаем два язычка (как показано на рисунке) для правильного стока воды и направляем их на боковые элементы.
Под отливом монтируем финишный профиль и фиксируем в него панель сайдинга, выполнив пробойником насечек перфорацию для фиксации панели.
Поверх нижней околооконной планки допустимо установить отлив.
Монтаж панелей сайдинга5
Монтаж панелей сайдинга осуществляется снизу вверх. Первая панель сайдинга вставляется в паз стартового профиля и крепится к обрешетке с интервалом 30–40 см. Последующие панели вставляются в предыдущую и крепятся аналогичным образом. Все панели после установки должны быть подвижны горизонтально.
Устройство стыков панелей сайдинга6
Стыки панелей сайдинга можно оформить двумя способами: внахлест и при помощи H-профиля (наиболее эстетичный способ).
а) Устройство панелей при помощи H-профиля: H-профиль монтируется на обрешетку, а панели сайдинга вставляются в H-профиля с соблюдением зазора в зависимости от температуры окружающей среды. Не рекомендуется использовать планки короче 600 мм.
б) Устройство панелей внахлест: панели монтируются внахлест (25 мм), а первый саморез крепится на расстоянии не менее 100 мм от соединения. Панели рекомендуется соединять лестницей, а для более эстетичного вида стыки не должны совпадать более чем в 4 рядах.
Данный способ не рекомендуется для панелей Блок-хаус.
Монтаж финишного профиля7
Финишный профиль крепится горизонтально вдоль верхнего края стены на обрешетку. Последнюю панель сайдинга необходимо подогнать по ширине и обрезать ненужную часть таким образом, чтобы она вошла в финишный профиль с зазором в зависимости от температуры окружающей среды, также необходимо сделать «зацепы» в верхней части панели.
Монтаж финишного профиля8
Для крепления панелей сайдинга на фронтоне под углом установите J-планку под свесом. Сами панели необходимо подрезать под углом с соблюдением зазора между J-планкой и панелью сайдинга.
Монтаж сайдинга вокруг выступающих объектов9
Если к стене требуется закрепить внешние объекты: светильники, перила, кронштейны труб водосточной системы, то в таком случае вырезают панели сайдинга так, чтобы они по контуру и форме повторяли препятствие. Отверстие необходимо вырезать на 6 мм больше, чем сам объект. Крупные объекты можно располагать на стыке панелей, как показано на рисунке.
Крепление объектов осуществляется к обрешетке либо несущей стене здания. Запрещается крепить объекты непосредственно на панель сайдинга либо на ПВХ-аксессуары.
Транспортировка и хранение
Панели сайдинга транспортируются в поддонах размером 1160 x 1100 x 3100 мм
Торцы пачек защищены картонными уголками от механического воздействия во время хранения и транспортировки
Изделия упакованы в белый брендированный полиэтиленовый рукав
хранение
Панели сайдинга и комплектующие ТЕХНОНИКОЛЬ хранят в специализированных корзинах или паллетах, рассортированными по маркам, в закрытом помещении при температуре воздуха (23÷25) °С и относительной влажности не более 65%. Изделия должны храниться вне зоны действия отопительных приборов и прямых солнечных лучей в условиях, обеспечивающих их предохранение от загрязнения, деформации и механических повреждений. Гарантийный срок хранения составляет 24 месяца.
траспортировка
Транспортировку изделий осуществляют крытыми транспортными средствами всех видов в соответствии с правилами перевозки грузов, действующими на конкретном виде транспорта. Допускается кратковременный свес краев при транспортировке и хранении продукции, но не более чем на 0,3 м.
В каждой упаковке панелей сайдинга вложены правила по хранению и транспортировке.
правила хранения и транспортировки
-
При хранении и транспортировании продукция должна быть защищена от механических повреждений, деформаций, загрязнений, от попадания прямых солнечных лучей, от влаги, или иных атмосферных осадков.
-
Продукция должна хранится вдали от отопительных приборов (не менее 1 м).
-
Складское помещение должно быть крытым и иметь ровные полы.
-
В зимний период для хранения продукции отопление складского помещения не требуется.
-
Для рациональго использования складских помещений рекомендуется иметь стационарные стеллажи для хранения продукции. Для данной продукции не рекомендуется её хранение выше 3-х ярусов стеллажей.
-
Продукция может транспортироваться любым видом транспорта, но согласно правилам перевозки грузов на данном виде транспорта, утверждённых в установленном порядке.
-
При переносе, укладке, погрузке и разгрузке продукции запрещается бросать её и подвергать ударам.
-
Погрузочно-разгрузочные работы должны производиться в соответствии с требованиями безопасности по ГОСТ 12.3.009-76
-
Условия хранения и транспортирования продукции в части воздействия климатических факторов внешней среды — 8 (ОЖЗ) по ГОСТ 15150-69*. Условия транспортирования в части воздействия механических факторов по ГОСТ 23170-78*.
Категорически запрещается даже кратковременное хранение под прямым воздействием солнечных лучей на земле или любой другой нагреваемой поверхности
не бросать и не подвергать деформации
хранить вдали от отопительных приборов
не подвергать прямому воздействию солнечных лучей
ВАЖНО! При хранении на солнце температура внутри полиэтиленовой упаковки превышает допустимую для пластиковой водосточной системы.
весо-габаритные характеристики
| Наименование | ед изм | вес шт | р-р шт | шт в пачке | вес пачка | р-р пачки | шт на поддоне |
р-р поддона | упак в поддоне |
Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ТН, Сайдинг, Корабельный брус | шт | 1,26 | 238*13*3000 | 22 | 28,22 | 260*150*3020 | 528 | 1160*1100*3100 | 24 | 727,28 |
| ТН, Сайдинг, Блок Хаус | шт | 1,59 | 282*143*3000 | 22 | 35,48 | 300*150*3020 | 396 | 1160*1100*3100 | 18 | 688,64 |
| ТН, Сайдинг, Брус | шт | 1,69 | 338*126*3000 | 22 | 37,68 | 350*160*3020 | 396 | 1160*1100*3100 | 18 | 728,24 |
| ТН, Н профиль соединительный | шт | 0,838 | 78*23*3000 | 10 | 8,88 | 180*55*3020 | 720 | 1160*900*3100 | 72 | 689,36 |
| ТН, Стартовый профиль | шт | 0,41 | 525*13*3000 | 44 | 18,54 | 150*105*3020 | 1848 | 1160*900*3100 | 42 | 828,68 |
| ТН, Угол наружный 75 | шт | 1,27 | 119*119*3000 | 12 | 15,74 | 360*120*3040 | 216 | 1160*900*3100 | 18 | 333,32 |
| ТН, Угол наружный 50 | шт | 1,11 | 83*83*3000 | 11 | 12,71 | 360*90*3020 | 264 | 1160*900*3100 | 24 | 355,04 |
| ТН, Угол внутренний | шт | 0,792 | 107*28*3000 | 20 | 16,34 | 360*90*3020 | 480 | 1160*900*3100 | 24 | 442,16 |
| ТН, J фаска | шт | 1,87 | 250*98*3000 | 12 | 22,94 | 360*120*3040 | 216 | 1160*900*3100 | 18 | 462,92 |
| ТН, J профиль | шт | 0,41 | 38*22*3000 | 40 | 16,9 | 150*105*3020 | 1680 | 1160*900*3100 | 42 | 759,8 |
| ТН, Финишный профиль | шт | 0,32 | 42*13*3000 | 48 | 15,86 | 150*105*3020 | 2016 | 1160*900*3100 | 42 | 716,12 |
| ТН, Околооконная планка | шт | 1,78 | 230*99*3000 | 12 | 21,86 | 360*120*3040 | 216 | 1160*900*3100 | 18 | 443,48 |
| ТН, Софит, частично перфорированный, 3м | шт | 1,71 | 340*11*3000 | 10 | 17,6 | 360*70*3020 | 360 | 1160*1100*3100 | 36 | 683,6 |
| ТН, Софит, полностью перфорированный, 3м | шт | 1,71 | 340*11*3000 | 10 | 17,6 | 360*70*3020 | 360 | 1160*1100*3100 | 36 | 683,6 |
| ТН, Софит, без перфорации, 3м | шт | 1,71 | 340*11*3000 | 10 | 17,6 | 360*70*3020 | 360 | 1160*1100*3100 | 36 | 683,6 |
