Открыть сайдбар

TAIKOR Primer 210

Линейка специализированных материалов

Однокомпонентный грунт глубокого проникновения на основе органического преполимера для бетонных, ЖБ и др. минеральных оснований. Проникая в поры основания, функционирует самостоятельно или как связующий слой между основанием и последующим полимерным покрытием TAIKOR Elastic 300 или TAIKOR Top 400.

  • Описание
  • характеристики
  • Применение
  • документация

Производство работ:

Согласно инструкциям на системы ТАЙКОР. Необходимо выполнить подготовку поверхности, подготовку материала к работе, нанесение материала с соблюдением температурно-влажностных и временных параметров, контроль качества нанесения в процессе работ и после их завершения.

Бетонные поверхности должны быть ровными, сухими, чистыми, без пыли, масел, отслоившихся участков и т.д. Каверны, выбоины и трещины должны быть отремонтированы подходящим ремонтным составом.

TAIKOR Primer 210 необходимо слегка перемешать вручную, или методом встряхивания емкости до ее вскрытия, или низкооборотным смесителем (не более 150 об/мин).

Нанести на поверхность с помощью кисти, валика или с помощью механизированного распыления. TAIKOR Primer 210 рекомендуется к нанесению за 1 слой до появления легкого глянца на поверхности. Фактический расход материала зависит от пористости основания.

Скорость высыхания TAIKOR Primer 210 зависит от температуры и влажности окружающего воздуха.

В случае превышения максимального времени выдержки грунта (24 часа), перед нанесением последующего ПУ покрытия, необходимо тщательно очистить от пыли и высушить от влаги существующий слой TAIKOR Primer 210. Влажность грунта должна быть ниже 4%. Далее слегка зачистить существующий слой TAIKOR Primer 210 вручную, с помощью наждачной бумаги или механически, а затем нанести новый слой грунта TAIKOR Primer 210. Последующее полимерное покрытие наносить, соблюдая время выдержки грунта 3‑24 часа.

При производстве работ руководствоваться СП 28.13330.2017.

Не применять вблизи источников открытого огня. Работы проводить в хорошо проветриваемых помещениях, в средствах индивидуальной защиты. Избегать попадания на кожу и в глаза.

Хранение:

Хранить в сухом, защищенном от солнечных лучей месте, в неповрежденной оригинальной упаковке при температуре от +5 °С до +35 °С. Гарантийный срок хранения 12 месяцев.

Допускается временное хранение или транспортирование при низких температурах до минус 20 °С в течение не более двух недель. После хранения или транспортирования при низких температурах, необходимо выдержать материал при температуре не ниже +18 °С до возвращения в исходное состояние, но не менее суток. После вскрытия тары, весь материал необходимо использовать. Хранение полимерной композиции во вскрытой и повторно закрытой таре не допускается.

Транспортирование:

Транспортирование материала должно производиться в соответствие с требованиями ГОСТ 9980.5-2009. Перевозка материала осуществляется всеми видами транспорта крытого типа.

Сведения об упаковке:

Евроведро 8 кг.

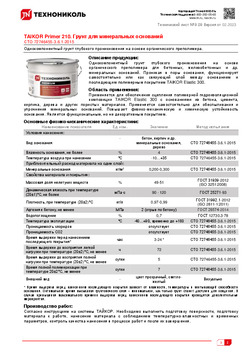

Технические характеристики:

Наименование показателя Ед. изм. Значение Метод испытания
Условия нанесения:
Вид основания - бетон, кирпич и др. минеральные основания, дерево СТО 72746455-3.6.1-2015
Влажность основания, не более % 4 СТО 72746455-3.6.1-2015
Температура воздуха при нанесении °С +5…+35 СТО 72746455-3.6.1-2015
Приблизительный расход материала на один слой:
Минеральные основания

кг/м2

0,200-0,300 СТО 72746455-3.6.1-2015
Свойства материала и покрытия:
Массовая доля нелетучих веществ % 49-51

ГОСТ 31939-2012

(ISO 3251:2008)

Динамическая вязкость при температуре (20±1)°С, не более мПа·с 90 - 120 ГОСТ 25271-93
Плотность, при температуре (20±2)°С кг/л 0,97-0,99

ГОСТ 31992.1-2012

(ISO 2811-1:2011)

Адгезия к бетону, не менее МПа 2 (отрыв по бетону) ГОСТ 28574-2014
Водопоглощение % 0,7 ГОСТ 12730.3-78
Температура эксплуатации °С -40…+90, временно до +180 СТО 72746455-3.6.1-2015
Проницаемость хлоридов отсутствует СТО 72746455-3.6.1-2015
Проницаемость СО2 отсутствует СТО 72746455-3.6.1-2015
Время выдержки перед нанесением последующего покрытия* час 3-24 * СТО 72746455-3.6.1-2015
Время выдержки до восприятия легкой нагрузки при температуре (20±2)°С, не менее ч 72 СТО 72746455-3.6.1-2015
Время выдержки до восприятия полной нагрузки при температуре (20±2)°С, не менее сутки 5 СТО 72746455-3.6.1-2015
Время полной полимеризации при температуре 20±2°С, не менее сутки 7 СТО 72746455-3.6.1-2015
Декоративные свойства - цвет прозрачный, светло-желтый Визуально

* Время выдержки перед нанесением последующего покрытия зависит от влажности, температуры и впитывающей способности основания. Оптимальное время высыхания грунтовочного слоя – минимальное, как только грунт станет доступен для хождения. В случае превышения максимального времени выдержки перед нанесением последующего покрытия проводятся дополнительные мероприятия.

Применяется для обеспечения сцепления полимерной гидроизоляционной композиции TAIKOR Elastic 300 и защитной полимерной композиции TAIKOR Top 400 с основаниями из бетона, цемента, кирпича, дерева и других пористых материалов. Применяется самостоятельно для обеспыливания и упрочнения минеральных оснований. Повышает физико-механическую и химическую устойчивость основания. Является функциональным, но не декоративным покрытием.

ПРЕДУПРЕЖДЕНИЕ: Данный сайт использует cookie-файлы для хранения информации на персональном компьютере пользователя. Некоторые из этих фалов необходимы для работы нашего сайта; другие помогают улучшить пользовательский интерфейс. Пользование сайтом означает согласие на хранение cookie-файлов. Просим внимательно ознакомиться с Политикой конфиденциальности.
