Открыть сайдбар

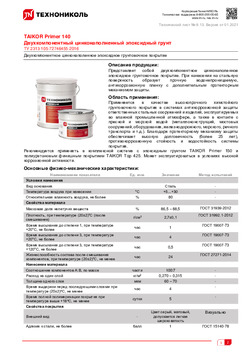

TAIKOR Primer 140

Линейка специализированных материалов

Представляет собой двухкомпонентное цинконаполенное эпоксидное грунтовочное покрытие. При нанесении на стальную поверхность образует прочную водонепроницаемую, антикоррозионную пленку с дополнительным протекторным механизмом защиты.

  • Описание
  • характеристики
  • Применение
  • документация

Производство работ:

Согласно инструкции по применению материала и технических инструкций на системы ТАЙКОР.

Перед применением оба компонента TAIKOR Primer 140 должны быть выдержаны при температуре не ниже +18ºС в течение суток.

Перед нанесением компонент А и компонент В должны быть тщательно перемешаны каждый в своей транспортировочной таре. Особое внимание уделяется перемешиванию цинкового порошка в компоненте А.

После перемешивания компонентов по отдельности, их необходимо смешать в соотношении 100:7 по массе и тщательно перемешать до однородной консистенции и выдержать состав примерно 10-15 мин. После перемешивания состава материал можно разбавить специальным разбавителем TAIKOR Thinner 02 в количестве до 10% по массе (разбавитель добавлять через 15 мин после смешения компонентов).

На металлических основаниях грунт наносят после тщательной подготовки поверхности – обезжиривание до первой степени по ГОСТ 9.402, абразивоструйная очистка до степени Sa 2½ по ГОСТ Р ИСО 8501-1, обеспыливание.

Методы нанесения – безвоздушное или пневматическое распыление, кистями, валиками.

В случае применения для окраски металла, предназначенного под электросварку, толщина слоя в местах сварного шва не должна превышать 20 мкм.

В процессе работы, грунт TAIKOR Primer 140 необходимо периодически перемешивать во избежание осаждения цинкового порошка.

При производстве работ руководствоваться СП 28.13330.2012, контролировать температуру и относительную влажность воздуха, температуру поверхности, температуру точки росы (температура поверхности должна быть на 3°С выше температуры точки выпадения росы).

Не применять вблизи источников открытого огня. Работы проводить в хорошо проветриваемых помещениях, в средствах индивидуальной защиты. Избегать попадания на кожу и в глаза.

Хранение:

Хранить в сухом, защищенном от солнечных лучей месте, в неповрежденной оригинальной упаковке при температуре от -40°С до +40°С. Гарантийный срок хранения – 24 месяца.

Транспортирование:

Транспортирование материала должна производиться в соответствие с требованиями ГОСТ 9980.5-2009. Перевозка материала осуществляется всеми видами транспорта крытого типа.

Сведения об упаковке:

Ведро. Основа (комп. А) – 25 кг, отвердитель (комп. В) – 1,75 кг.

Технические характеристики:

Наименование показателя Ед. изм. Значение Метод испытаний
Условия нанесения
Вид основания Сталь -
Температура воздуха при нанесении °С +5…+30 -
Относительная влажность воздуха, не более % 80 -
Свойства материала
Массовая доля нелетучих веществ % 86,5 – 88,5 ГОСТ 31939-2012
Плотность, при температуре (20±2)°С (после смешивания)

г/см3

2,7±0,1 ГОСТ 31992.1-2012
Время высыхания до степени 1, при температуре +20°С, не более час 1 ГОСТ 19007-73
Время высыхания до степени 3, при температуре +20°С, не более час 4 ГОСТ 19007-73
Время высыхания до степени 3, при температуре +120°С, не более час 0,5 ГОСТ 19007-73
Жизнеспособность состава после смешивания компонентов, при температуре (20±2)°С, не менее час 24 ГОСТ 27271-2014
Нанесение материала
Соотношение компонентов А:В, по массе части 100:7 -
Расход на один слой

кг/м2

0,270 – 0,315 -
Толщина одного слоя мкм 60 – 70 -
Время выдержки перед последующими слоями при температуре (20±2)ºС, не менее час 4 -
Время полной полимеризации покрытия при температуре выше +18ºС, не менее сутки 5 -
Свойства покрытия
Внешний вид - Цвет серый, матовый, допускается легкая шероховатость Визуально
Адгезия к стали, не более балл 1 ГОСТ 15140-78
Прочность пленки при ударе, не менее см 50 ГОСТ4765-73
Эластичность пленки при изгибе, не более мм 1 ГОСТ 6806-73
Температура эксплуатации °С -60…+110 -
Стойкость пленки к статическому воздействию 3%-ого раствора NaCL при температуре (20±2)°С, не менее ч 24

ГОСТ 9.403-80,

метод А

Применяется в качестве высокопрочного химстойкого грунтовочного покрытия в системах антикоррозионной защиты ответственных стальных сооружений и изделий, эксплуатируемых во влажной промышленной атмосфере, а также в контакте с пресной и морской водой (металлоконструкций, мостовых сооружений, оборудования, железнодорожного, морского, речного транспорта и т.д.). Благодаря протекторному механизму защиты обеспечивает высокую долговечность (более 25 лет), противокоррозионную стойкость и водостойкость системы покрытия.

Рекомендуется применять в комплексной системе с эпоксидным грунтом TAIKOR Primer 150 и полиуретановым финишным покрытием TAIKOR Top 425. Может эксплуатироваться в условиях высокой коррозионной активности.

ПРЕДУПРЕЖДЕНИЕ: Данный сайт использует cookie-файлы для хранения информации на персональном компьютере пользователя. Некоторые из этих фалов необходимы для работы нашего сайта; другие помогают улучшить пользовательский интерфейс. Пользование сайтом означает согласие на хранение cookie-файлов. Просим внимательно ознакомиться с Политикой конфиденциальности.
