ТЕХНО Цилиндр Судовой

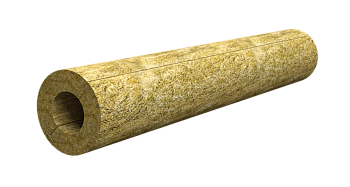

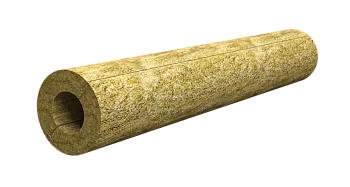

ТЕХНО Цилиндр Судовой – это негорючий, гидрофобизированный, тепло-, звукоизоляционный материал из минеральной ваты на основе горных пород базальтовой группы. Цилиндры имеют сплошной продольный разрез по одной стороне и соответствующий ему надрез изнутри на противоположной стороне для удобного монтажа на трубопровод.

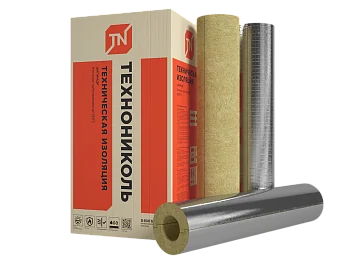

ТЕХНО Цилиндр Судовой – это негорючий, гидрофобизированный, тепло-, звукоизоляционный материал из минеральной ваты на основе горных пород базальтовой группы. Цилиндры имеют сплошной продольный разрез по одной стороне и соответствующий ему надрез изнутри на противоположной стороне для удобного монтажа на трубопровод. Цилиндры могут выпускаться без покрытий или с обкладкой (кашировкой) из алюминиевой армированной фольги (маркировка ФА) и фольгированной стеклоткани (маркировка СТФ). Изделия без обкладок относятся к негорючим (НГ) материалам, изделия с об
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- негорючесть;
- малый вес;
- хорошее звукопоглощение.
ПРОИЗВОДСТВО РАБОТ:
При работе с материалом из каменной ваты необходимо использовать средства индивидуальной защиты. Вскрывать упаковку с материалом следует только непосредственно на месте монтажа. Разрешается применять только полностью сухой материал. Во время проведения и в случае остановки работ по утеплению требуется защищать утеплитель от атмосферных осадков. Для резки материалов из каменной ваты ТЕХНОНИКОЛЬ используется ножовка или нож. Не допускается ломать плиты утеплителя.
УСЛОВИЯ ХРАНЕНИЯ:
Изделия должны храниться упакованными и уложенными штабелями на поддоны раздельно по маркам и размерам. Поддоны должны располагаться на сухой ровной поверхности. В течение всего срока хранения материал должен быть защищен от воздействия атмосферных осадков. Высота штабеля при хранении не должна превышать 6 м. Изделия при хранении должны быть уложены в контейнеры или штабели на поддонах или подкладках.
УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ:
Транспортировка плит осуществляется в соответствии с требованиями ГОСТ 25880-83. Плиты транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта. Изделия отгружают потребителю не ранее суточной выдержки их на складе.
СВЕДЕНИЯ ОБ УПАКОВКЕ:
Упаковку плит производят в соответствии с требованиями ГОСТ 25880-83. Для упаковки применяют полиэтиленовую термоусадочную пленку или картонные коробки. Способ обертывания и фиксации упаковочного материала должны обеспечивать надежную и прочную упаковку материала, его сохранность при погрузочно-разгрузочных работах, транспортировке и хранении.
ГАРАНТИЙНЫЙ СРОК ТОВАРА (МАТЕРИАЛА):
6 месяцев со дня изготовления
КОДЫ ПО КЛАССИФИКАТОРАМ:
ТН ВЭД ЕАЭС: 6806 10 000 8
ОКПД2 (ОК 034-2014): 23.99.19.110
КСР: 23.99.19.111.12.2.03.02-0002-000
| Наименование показателя | Ед. изм. | Критерий |
ТЕХНО Цилиндр Судовой 80 |
ТЕХНО Цилиндр Судовой 100 | ТЕХНО Цилиндр Судовой 120 | Метод испытания | |
|---|---|---|---|---|---|---|---|
|
Группа горючести |
- |
- |
Г1, НГ |
Г1 |
Г1, НГ |
Кодекс ПИО 2010 |
|
|
Теплопроводность |
λ10 |
Вт/м·К |
не более |
0,035 |
0,036 |
0,041 |
ГОСТ 7076-99 |
|
λ25 |
0,037 |
0,038 |
0,043 |
ГОСТ 7076-99 |
|||
|
Водопоглощение по объему |
% |
не более |
5 |
5 |
5 |
ГОСТ 17177-94 |
|
|
Водопоглощение при кратковременном и частичном погружении |
кг/м² |
не более |
1 |
1 |
1 |
ГОСТ EN 1609-2011 |
|
|
Содержание органических веществ |
% |
не более |
4.5 |
4.5 |
4.5 |
ГОСТ 17177-94 |
|
|
Влажность по массе |
% |
не более |
0.5 |
0.5 |
0.5 |
ГОСТ 17177-94 |
|
|
Плотность |
кг/м3 |
±8/±10/±12 |
80 |
100 |
120 |
ГОСТ 17177-94 |
|
Геометрические параметры
| Наименование показателя | Ед. изм. | ТЕХНО Цилиндр Судовой 80 | ТЕХНО Цилиндр Судовой 100 | ТЕХНО Цилиндр Судовой 120 | Метод испытаний |
|---|---|---|---|---|---|
| Длина | мм | 1000, 1200 | 1000 | 1200 | ГОСТ EN 822-2011 |
| Внутренний диаметр | мм | 18, 21, 22, 25, 27, 28, 32, 34, 35, 38, 42, 45, 48, 54, 57, 60, 64, 70, 76, 89, 100, 108, 114, 121, 133, 159, 168, 169, 194, 208, 219, 230, 245, 273, 356 | 35, 42, 76, 114, 121, 194, 273, 289 | 21, 25, 28, 32, 38, 45, 57, 76, 89, 108, 159, 168, 169, 219, 324, 356, 426 | ГОСТ EN 13467-2011 |
| Толщина | мм | 20, 25, 30, 40 | 20, 30, 40, 50 | 40, 60, 80, 100, 120 | ГОСТ EN 823-2011 |
Примечания:
Уточняйте возможность производства партии материала необходимых размеров.
По согласованию с заказчиком могут выпускаться плиты других размеров.
https://www.tn.ru/upload/iblock/73b/wicaqud7eahhch6dcou2l1k2h0hwhryy/STO-_25.44.01.01139.120-TSilindry-TEKHNO-Sudovye.pdf
Теплоизоляция технологических трубопроводов, газоходов и воздуховодов круглого сечения и прочих поверхностях, на морских и речных судах.
