Профилированная мембрана PLANTER Standard

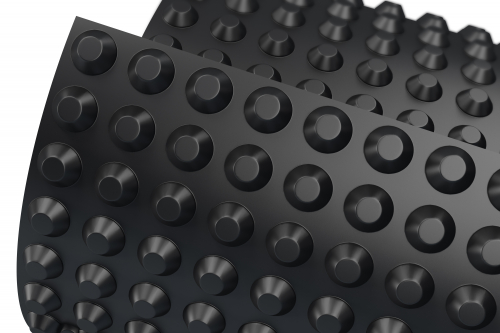

Профилированная мембрана (PLANTER) – это полотно из полиэтилена высокой плотности (HPDE) с отформованными округлыми выступами высотой 8 мм.
Профилированная мембрана PLANTER STANDARD — это полотно из полиэтилена высокой плотности (HDPE) c формованными округлыми выступами высотой 8,5 мм.
Оптимальное сочетание прочности и гибкости, а также эффективное распределение давления с помощью шипов позволяют широко использовать мембрану для разных инженерных решений.
Мембрана PLANTER STANDARD применяется для защиты гидроизоляционного слоя фундамента от механических повреждений при обратной засыпке на вертикальных и горизонтальных поверхностях, для подготовки оснований под плитный фундамент или полов по грунту.
Преимущества профилированной мембраны PLANTER STANDARD
- Высокая прочность и гибкость
- Устойчивость к химическому и биологическому воздействию, прорастанию корней
- Лёгкий и быстрый монтаж
- Многофункциональность
- Длительный срок службы
Поверхность мембраны благодаря своей структуре распределяет давление по всей площади основания или фундамента, не создавая точечных нагрузок. Пространство между стеной и полотном, возникающее за счёт формованных выступов, обеспечивает свободную циркуляцию воздуха, что положительно сказывается на температурном режиме и влажности помещений.
Геометрические размеры:
Наименование показателя |
Ед. изм. |
Значение |
Длина рулона |
м |
10;15;20 |
Ширина рулона |
м |
1;2 |
Основные физико-механические характеристики:
Наименование показателя |
Ед. изм. |
PLANTER |
Метод испытаний |
|||||||
extra |
standard |
eco |
geo |
extra-geo |
||||||
Толщина полотна |
мм |
0,8 |
0,55 |
0,55 |
0,6 |
0,8 |
ГОСТ EN 1849-2-2011 |
|||
Высота выступа |
мм |
8,5 |
8,5 |
8,5 |
8,5 |
8,5 |
ГОСТ EN 1849-2-2011 |
|||
Масса 1м?, не менее |
кг |
0,8 |
0,55 |
0,45 |
0,65 |
0,9 |
ГОСТ EN 1849-2-2011 |
|||
Предел прочности на сжатие |
кПа |
550 |
280 |
200 |
350 |
580 |
ГОСТ 17177-94 |
|||
Максимальная сила растяжения, не менее, метод А: |
Н/50 мм |
ГОСТ 31899-2-2011 |
||||||||
вдоль рулона |
450 |
280 |
200 |
420 |
590 |
|||||
поперек рулона |
450 |
280 |
200 |
420 |
590 |
|||||
Относительное удлинение при максимальной силе растяжения, не менее |
% |
18 |
20 |
20 |
30 |
18 |
ГОСТ 31899-2-2011 |
|||
Сопротивление статическому продавливанию, метод В, не менее |
кг |
20 |
ГОСТ EN 12730-2011 |
|||||||
Гибкость на брусе радиусом 5 мм при пониженной температуре, не более |
°С |
- 45 |
ГОСТ 2678-94 |
|||||||
Водопоглощение по массе |
% |
1 |
ГОСТ 2678-94 |
|||||||
Водонепроницаемость при давлении не менее 0,001 МПа в течение 24 ч |
? |
отсутствие следов проникновения воды |
ГОСТ 2678-94 |
|||||||
Изменение линейных размеров при 80°С, не более: вдоль рулона поперек рулона |
% |
2,0 2,0 |
ГОСТ EN 1107-2-2011 |
|||||||
Фильтрационные и гидравлические характеристики PLANTER geo: |
||||||||||
Коэффициент фильтрации, при давлении: |
м/сут |
i = 0,1 |
i = 1,0 |
i = 5,0 |
ГОСТ Р 52608-2006 |
|||||
2,0 кПа |
13780 |
914 |
204 |
|||||||
200,0 кПа |
773 |
65 |
10 |
|||||||
Водопроницаемость, при давлении: |
л/ (м2с) |
i = 0,1 |
i = 1,0 |
i = 5,0 |
ГОСТ Р 52608-2006 |
|||||
2,0 кПа |
5,1 |
4,0 |
2,5 |
|||||||
200,0 кПа |
0,8 |
0,5 |
0,1 |
|||||||
Фильтрационные и гидравлические характеристики PLANTER extra-geo: |
||||||||||
Коэффициент фильтрации, при давлении: |
м/сут |
i = 0,1 |
i=0,02 |
i=0,03 |
ГОСТ Р 52608-2006 |
|||||
2,0 кПа |
915 |
5093 |
2398 |
|||||||
200,0 кПа |
65 |
300 |
206 |
|||||||
Водопроницаемость, при давлении: |
л/(м2с) |
i = 0,1 |
i=0,02 |
i=0,03 |
ГОСТ Р 52608-2006
|
|||||
2,0 кПа |
8,3 |
9,2 |
9,0 |
|||||||
200,0 кПа |
2,1 |
4,6 |
4,6 |
|||||||
Химическая стойкость к агрессивным средам: |
||||||||||
Серная кислота (раствор 15%) |
- |
физико-механические характеристики после воздействия в течение 28 суток не изменились более чем на 10%. |
методика ГУП НИИМосстрой |
|||||||
Сульфат натрия (раствор 15%) |
||||||||||
Гидроксид натрия (раствор 15%) |
||||||||||
Физико-механические характеристики геотекстильного материала: |
||||||||||
Тип исходного сырья |
- |
полипропилен (РР) |
? |
|||||||
Технология производства |
- |
термоскрепление непрерывных волокон |
? |
|||||||
Поверхностная плотность |
г/м2 |
90 |
ГОСТ Р 55030-2012 |
|||||||
Разрывная нагрузка в продольном и поперечном направлениях, не менее |
кН/м |
5,3 |
ГОСТ Р 55030-2012 |
|||||||
Относительное удлинение при разрыве |
% |
45 |
ГОСТ Р 55030-2012 |
|||||||
Нагрузка при 5%-ном удлинении |
кН/м |
2,6 |
ГОСТ Р 55030-2012 |
Здравствуйте! Собираюсь делать мягкую отмостку дома в Ленинградской области. Ширина отмостки от дома - 1,5 метра. План такой:
- Создать песчаную подушку под уклоном как вы рекомендуете;
- Уложить пенополистирол для утепления;
- Уложить Плантер Стандарт.
Никакой дренажной системы отвода воды после Плантера не будет, вода не будет проникать в грунт на ширину в 1,5 метра от дома и просто будет распределяться под землей. Два вопроса: какой толщины необходим пенополистирол и подойдет ли именно Плантер Стандарт, с учетом что не будет чистого отвода воды?
Добрый день. Толщины XPS в 50 мм хватит, если отвод воды не предусматривается, то PLANTER standard подойдет.
Добрый день. Все пленочные материалы являются защитой от радона в подвальных помещениях, так как именно в подвалах и низинах скапливается газ радон. В данный момент технические специалисты Корпорации ТехноНИКОЛЬ занимаются исследованиями в данной области, которые будут документально подтверждены.
Добрый день! Укажите, пожалуйста, конструктив Вашей площадки более подробнее.
Здравствуйте! Подскажите, пожалуйста, к какой конструкции планируется применить мебрану PLANTER Standard? Для различных функций мы рекомендуем применять разные марки мембран. Для защиты гидроизоляции, замены бетонной подготовки используется марка однослойной мембраны, применяется PLANTER (Standard; Eco; Extra). Если Вам необходимы выполнить водотведение и дренирование, то рекомендуем использовать двухслойную мембрану PLANTER (Geo; Extra Geo), к которой термически присоединен фильтрующий слой из геотекстиля TYPAR SF 27 c плотностью 90 (гр/м²).

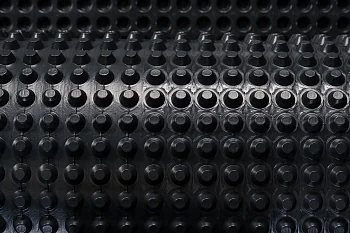

Здравствуйте! В профилированных мембранах PLANTER шаг между выступами во всех направлениях составляет примерно 25 (мм).

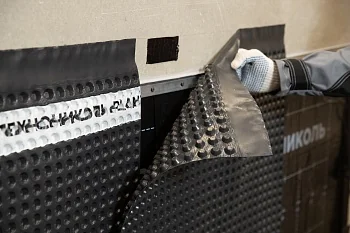

Добрый день! Соединение при помощи клей-пены мы не рекомендуем. Монтаж полотен профилированных мембран PLANTER между собой осуществляется с нахлестом 100-120 мм (4 выступа), далее для рекомендуется склеивать швы самоклеящейся битумно-полимерной лентой PLANTERBAND. Подробнее технология монтажа представлена в инструкции.
Здравствуйте! Количество рулонов профилированной мембраны PLANTER Standard в вертикальном положении на одном поддоне составляет 16 шт.
Здравствуйте! При проведении испытания: Гибкость на брусе радиусом 5 мм при пониженной температуре - температура составила минус 45 градусов. Следовательно, минимальная температура составляет -45, а некоторые испытания проводятся при температуре +80 градусов.
Здравствуйте! Подскажите, какая конструкция предполагается и какая нагрузка будет воздействовать? Такая система с применением профилированной мембраны PLANTER отсутствует.
Здравствуйте! Да, возможно.
Здравствуйте! Ссылка на инструкцию по монтажу профилированных мембран PLANTER, где на странице 47 представлена пошаговая инструкция технологии монтажа под фундаментную плиту: https://nav-tn.storage.yandexcloud.net/iblock/e68/e68a88db5332b383346f7a3324824014/Instruktsiya_PLANTER_115x200_web_.pdf
Здравствуйте! Профилированная мембрана PLANTER не является теплоизоляционным материалом и испытания на теплопроводность не проводились. Данное значение отсутствует и не требуется для ее эксплуатации.
Здравствуйте! Для начала мы рекомендуем Вам выбрать гидроизоляционный материал, так как профилированная мембрана PLANTER не является гидроизоляцией, а является защитой гидроизоляции. Поверх гидроизоляционного слоя PLANTER располагается выступами к конструкции.
Основная функция мембран PLANTER- защита гидроизоляционного слоя и организация пристенного дренажа. PLANTER обладает высокими прочностными характеристиками, а также стоек к химической агрессии, к воздействию плесени и бактерий, корней растений.
Защита гидроизоляции
- от внешних воздействий на период строительства и при обратной засыпке грунта;
- от прорастания корней деревьев;
- от воздействия химически агрессивной среды;
Замена бетонной подготовки
- позволяет избежать затрат времени на изготовление бетонной подготовки;
- снижает трудоемкость и стоимость работ;
Санация влажных стен с внешней стороны здания
- изолирует подвальную стену от влажного грунта
- улучшает температурно-влажностный режим стены
Санация влажных стен с внутренней стороны
- изолирует подвальное помещение от влажной стены
- обеспечивает оптимальный температурно-влажностный режим помещения
- обеспечивает удаление скапливающейся влаги со стен во внутренний дренаж
