Профилированная мембрана PLANTER Extra-geo

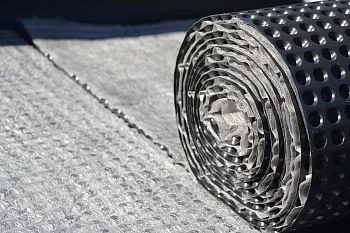

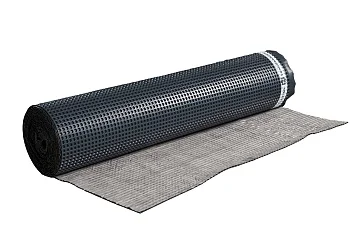

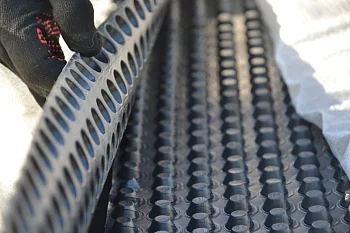

PLANTER eхtra-geo – это двухслойная полимерная профилированная дренажная мембрана, применяемая в промышленном, гражданском, транспортном и гидротехническом строительстве. Материал изготавливают путём формирования в единое полотно сырьевой массы из полиэтилена высокой плотности (HDPE). Вся площадь лицевой поверхности мембран выполнена в виде выступов высотой 8,5 мм, к которым термически зафиксирован фильтрующий слой из геотекстиля Typar SF27.

PLANTER eхtra-geo – это двухслойная полимерная профилированная дренажная мембрана, применяемая в промышленном, гражданском, транспортном и гидротехническом строительстве. Материал изготавливают путём формирования в единое полотно сырьевой массы из полиэтилена высокой плотности (HDPE). Вся площадь лицевой поверхности мембран выполнена в виде выступов высотой 8,5 мм, к которым термически зафиксирован фильтрующий слой из геотекстиля Typar SF27.

Производство работ согласно:

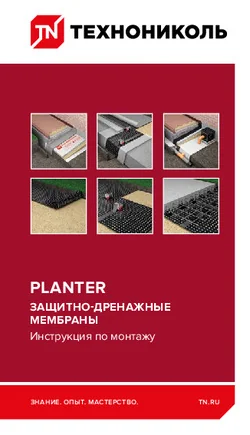

  • Инструкции по монтажу защитно-дренажных мембран PLANTER;

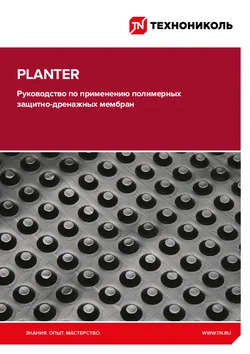

  • Руководству по применению полимерных защитных и дренажных мембран PLANTER;
  • СТО 72746455-4.2.2-2016 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов;
  • Инструкции по устройству гидроизоляционной системы фундамента на основе ПВХ мембран LOGICBASE V-SL.

Условия хранения:

Рулоны мембран должны храниться на поддонах, в сухом закрытом помещении в вертикальном положении, не более чем в один ряд по высоте, на расстоянии не менее 1 м от отопительных приборов.

Гарантийный срок хранения – 12 месяцев со дня изготовления.

Условия транспортирования:

В крытых транспортных средствах на поддонах в вертикальном положении. Транспортировку рулонов на строительной площадке к месту производства работ следует выполнять в заводской упаковке вручную или с привлечением средств механизации, исключающих повреждение материала.

Сведения об упаковке:

Профилированные мембраны PLANTER Geo/Extra Geo поставляются на деревянных поддонах, упакованных полимерной плёнкой.

Коды по классификаторам:

Код КСР: 22.23.19.000.01.7.12
Код ОКПД2: 22.29.29.000
Код ТН ВЭД: 3921 90 600 0
Код ФССЦ: 01.7.12

Технические характеристики:
Наименование показателя Ед. изм. Критерий Значение Метод испытаний
Толщина полотна мм - 0.8 ГОСТ EN 1849-2-2011
Высота выступа мм - 8.5 ГОСТ EN 1849-2-2011
Масса 1 м² г/м² не менее 900 ГОСТ EN 1849-2-2011
Предел прочности на сжатие кПа не менее 580 СТО 72746455-3.4.2-2014 (п. 7.3)
Прочность на сжатие кПа не менее 310 СТО 72746455-3.4.2-2014 (п. 7.3)
Максимальная сила растяжения вдоль Н/50 мм не менее 590 ГОСТ 31899-2-2011 (EN 12311-2:2000), метод А
Максимальная сила растяжения поперек Н/50 мм не менее 570 ГОСТ 31899-2-2011 (EN 12311-2:2000), метод А
Относительное удлинение при максимальной силе растяжения % не менее 18 ГОСТ 31899-2-2011 (EN 12311-2:2000)
Сопротивление статическому продавливанию кг не менее 20 ГОСТ EN 12730-2011, метод В
Температура гибкости на брусе R = 5 мм ºC не выше -45 ГОСТ 2678-94
Водопоглощение по массе % не более 1 ГОСТ 2678-94
Водонепроницаемость при давлении не менее 0,001 МПа в течение 24 часов - - отсутствие следов проникновения воды ГОСТ 2678-94
Изменение линейных размеров при температуре 80°С вдоль % не более 2 ГОСТ EN 1107-2-2011
Изменение линейных размеров при температуре 80°С поперек % не более 2 ГОСТ EN 1107-2-2011
Химическая стойкость после выдержки в агрессивных средах: 15% раствор серной кислоты H2SO4, 15% раствор сульфата натрия Na2SO4, 15% раствор гидроксида натрия NaOH % Изменение физико-механических характеристик, не более 10 методика ГУП НИИМосстрой
Водопропускная способность при нагрузке 20 кПа с градиентом напора i=0,1 л/м∙с - 1.16 ГОСТ Р 52608-2006
Водопропускная способность при нагрузке 20 кПа с градиентом напора i=1,0 л/м∙с - 3.8 ГОСТ Р 52608-2006
Водопропускная способность при нагрузке 200 кПа с градиентом напора i=0,1 л/м∙с - 1.13 ГОСТ Р 52608-2006
Водопропускная способность при нагрузке 200 кПа с градиентом напора i=1,0, л/м∙с - 3.6 ГОСТ Р 52608-2006
Поверхностная плотность геотекстильного материала г/м² - 90 ГОСТ Р 55030-2012
Разрывная нагрузка геотекстильного материала в продольном направлении кН/м - 5.3 ГОСТ Р 55030-2012
Разрывная нагрузка геотекстильного материала в поперечном направлении кН/м - 5.3 ГОСТ Р 55030-2012
Относительное удлинение при разрыве геотекстильного материала % - 45 ГОСТ Р 55030-2012
Нагрузка при 5%-ном удлинении геотекстильного материала кН/м - 2.6 ГОСТ Р 55030-2012

Геометрические параметры:

Наименование показателя Ед. изм. Критерий Значение Метод испытаний
Длина м ±0,1 15 ГОСТ 2678-94
Ширина м ±0,03 2 ГОСТ 2678-94
Толщина мм ±15% 0.8 СТО 72746455-3.4.2-2014
На ваши вопросы отвечают специалисты компании Технониколь
Задать вопрос
Хотите задать вопрос? Напишите нам!
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.

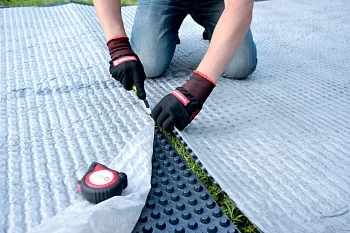

Двухслойные мембраны с геотекстилем применяются в качестве дренажного слоя в системах пластовых и пристенных дренажей при строительстве подземных частей зданий и сооружений, транспортных, железнодорожных тоннелей, и перегонных тоннелей метрополитенов, при рекультивации полигонов ТКО (ТБО), мелиорационных каналов и водоемов, в том числе хвостохранилищ; а также в качестве дренажного, защитного, разделительного и противокорневого слоя в конструкциях эксплуатируемых и зелёных кровель. Также дренажные мембраны PLANTER Geo / PLANTER Extra Geo применяются при благоустройстве территории в качестве дренажного слоя мягких отмосток, тротуарных дорожек и площадок.

Применяется в системах
ВИДЕО:

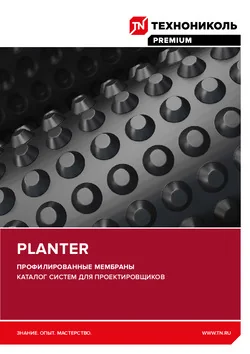

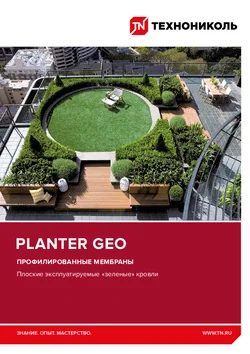

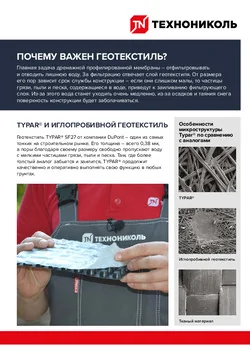

Рекламные материалы

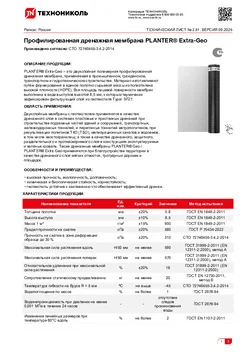

Технический лист
Пожарные сертификаты

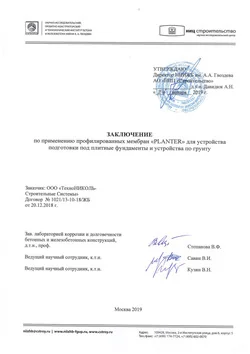

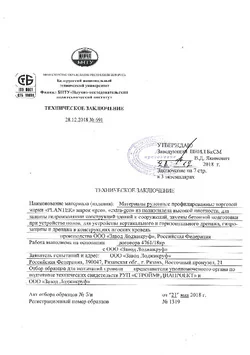

Экспертные заключения

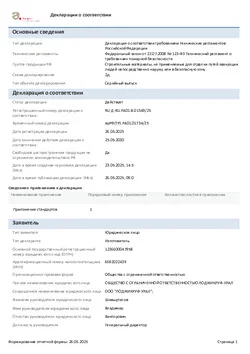

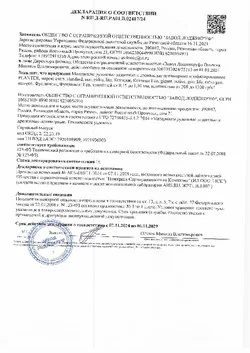

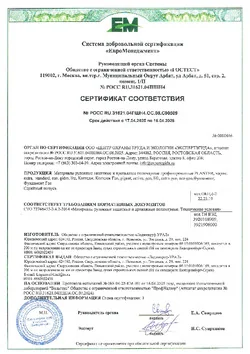

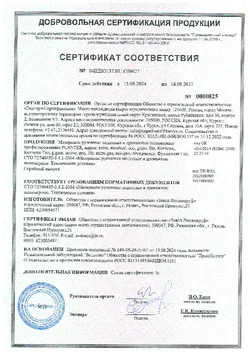

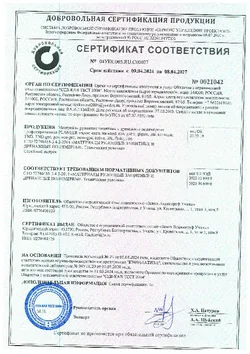

Cертификаты

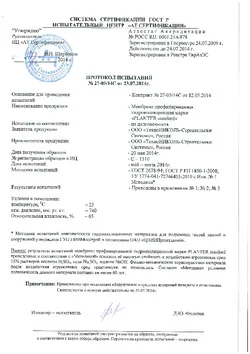

Прочее
