Дренажный геокомпозит ПЛАНТЕР 2Д - ТЕХНОНИКОЛЬ

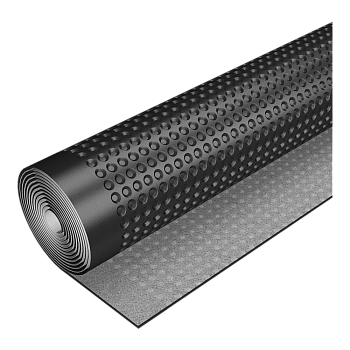

Дренажный геокомпозит ПЛАНТЕР 2Д – это профилированный геосинтетический материал из полиэтилена высокой плотности (HDPE). Поверхность мембраны выполнена в виде выступов высотой 9 мм, к которым термически присоединен фильтрующий слой из термоскреплённого геотекстиля TYPAR SF27.

Дренажный геокомпозит ПЛАНТЕР 2Д – это профилированный геосинтетический материал из полиэтилена высокой плотности (HDPE). Поверхность мембраны выполнена в виде выступов высотой 9 мм, к которым термически присоединен фильтрующий слой из термоскреплённого геотекстиля TYPAR SF27.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • высокая водопропускная способность под воздействием нагрузок;
  • устойчивость к заиливанию;
  • устойчивость к статическим и динамическим нагрузкам.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО

  • Согласно СП 78.13330.2012. СВОД ПРАВИЛ. АВТОМОБИЛЬНЫЕ ДОРОГИ

ТРАНСПОРТИРОВКА

В крытых транспортных средствах на поддонах в вертикальном или горизонтальном положении. Транспортировку рулонов на строительной площадке к месту производства работ следует выполнять в заводской упаковке вручную или с привлечением средств механизации, исключающих повреждение материала.

ХРАНЕНИЕ

Рулоны геокомпозитного материала шириной 2 метра должны храниться на поддонах, в сухом закрытом помещении в вертикальном положении, не более чем в один ряд по высоте, на расстоянии не менее 1 м от отопительных приборов. Рулоны шириной 4 метра должны храниться на поддонах в горизонтальном положении, не более чем в шесть рядов по высоте.

Гарантийный срок хранения – 12 месяцев со дня изготовления.

СВЕДЕНИЯ ОБ УПАКОВКЕ

Рулоны дренажного геокомпозита ПЛАНТЕР 2Д поставляются на деревянных поддонах, упакованных полимерной плёнкой. При согласовании с потребителем возможна упаковка УФ-стойкой плёнкой.

КОДЫ ПО КЛАССИФИКАТОРАМ

ОКПД2: 22.23.19.000
КСР: 22.23.19.120.12.1.02.10-0149-000
ТН ВЭД: 3921 90 600 0
ФСБЦ: 12.1.02.10-0149

Технические характеристики:
Наименование показателя Ед. изм. Критерий Значение Метод испытаний
Толщина при давлении 2 кПа мм ±1 9,0 ГОСТ Р 50276-92
(ИСО 9863-90)
Поверхностная плотность г/м² в пределах 900 ГОСТ P 50277-92
(ИСО 9864-90)
Прочность при растяжении
вдоль
поперек
кН/м не менее
15,0
13,0
ГОСТ Р 55030-2012
Относительное удлинение при максимальной нагрузке
вдоль
поперек
% не более
80
70
ГОСТ Р 55030-2012
Максимальная сила растяжения, метод А
вдоль
поперек
Н/ 50 мм не менее
590
570
ГОСТ 31899-2-2011
(EN 12311-2:2000)
Относительное удлинение при максимальной силе растяжения
вдоль
поперек
% не более

90
80
ГОСТ 31899-2-2011
(EN 12311-2:2000)
Предел прочности на сжатие кПа (кН/м²) в пределах 580 ГОСТ Р 70434-2022, приложении Б
Прочность при статическом продавливании кН не менее 2 ГОСТ Р 56335-2015
Прочность при динамическом продавливании (метод падающего конуса) мм не более 8 ГОСТ Р 56337-2015
Стойкость к циклическим нагрузкам % не менее 90 ГОСТ Р 56336-2015
Водопропускная способность в плоскости геокомпозита (при гидравлическом градиенте 0,1) и давлении
20 кПа
200 кПа
л/(м·с) в пределах

1,15
1,13
ГОСТ 33068-2014 (приложение ДА)
Водопропускная способность в плоскости геокомпозита (при гидравлическом градиенте 1,0) и давлении
20 кПа
200 кПа
л/(м·с) в пределах

3,80
3,60
ГОСТ 33068-2014 (приложение ДА)
Поверхностная плотность* г/м² в пределах 90 ГОСТ Р 50277-92
(ИСО 9864-90)
Толщина геотекстиля при давлении 2,0 кПа* мм в пределах 0,4 ГОСТ Р 52608-2006
Прочность при растяжении*
вдоль
поперек
кН/м в пределах
5,7
5,8
ГОСТ Р 55030
Относительное удлинение при максимальной нагрузке*
вдоль
поперек
% не более
50
50
ГОСТ Р 55030
Коэффициент фильтрации в направлении перпендикулярном плоскости полотна при давлении 2 кПа * м/сут в пределах 110 ГОСТ Р 52608-2006
* - Физико-механические характеристики фильтрующего материала TYPAR

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:

Наименование показателя Ед. изм. Критерий Значение Метод испытаний
Толщина мм ±1 9,0 ГОСТ Р 50276-92
(ИСО 9863-90)
Длина мм в пределах 15 ГОСТ Р 56582-2015/
EN 1848-2:2001
Ширина м в пределах 2; 4 ГОСТ Р 56582-2015/
EN 1848-2:2001
На ваши вопросы отвечают специалисты компании Технониколь
Задать вопрос
Хотите задать вопрос? Напишите нам!
Выберите вашу сферу
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.

Дренажный профилированный геокомпозит ПЛАНТЕР 2Д примнется в транспортно-дорожном строительстве в качестве элемента дренажной системы.

Профилированный каркас геокомпозита обеспечивает высокую водопропускную способность в плоскости материала под воздействием нагрузок, а фильтрующее полотно из геотекстиля Typar предотвращает заиливание сердцевины на протяжении всего срока службы. Тем самым дренажный геокомпозит ПЛАНТЕР 2Д повышает надежность дорожных покрытий, инженерных конструкций и гидроизоляционных полотен, увеличивая их эксплуатационный срок при сокращении строительных расходов. Применяется в системных решениях ТЕХНОНИКОЛЬ:

Применяется в системах

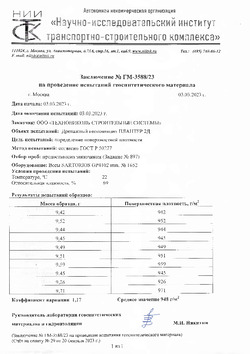

Заключение Поверхностная плотность ПЛАНТЕР 2Д ГОСТ Р 50277

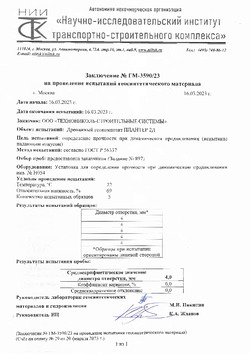

Заключение Прочность при динамическом продавливании ПЛАНТЕР 2Д ГОСТ Р 56337

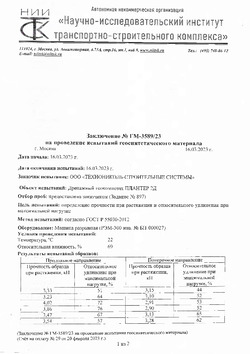

Заключение Прочность при растяжении и относительное удлинение ПЛАНТЕР 2Д ГОСТ Р 55030

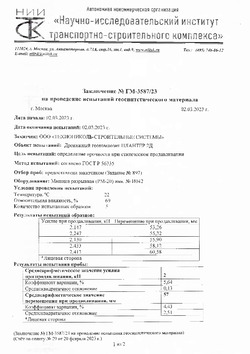

Заключение Прочность при статическом продавливании ПЛАНТЕР 2Д ГОСТ Р 56335

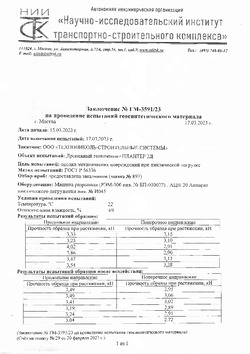

Заключение Стойкость к циклическим нагрузкам ПЛАНТЕР 2Д ГОСТ Р 56336
Рекламные материалы

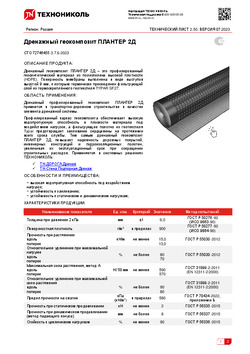

Технический лист
