J-фаска

Цвет: Каштан

Сертификат соответствия ГОСТ Р

J фаска применяется для:

оформления лобовой и торцевой доски,
крепления софитов на карнизном и фронтонном свесе кровли.

купить онлайн Точки продаж

Расчет софитов
для крыши

Описание

Характеристики

Вопросы 1

Галерея

Документация

Монтаж

Логистика

Софиты и направляющие профили ТЕХНОНИКОЛЬ – это двухслойные изделия, производимые методом коэкструзии. Использование ПВХ-композиции разного состава позволяет гарантировать стабильность форм и стойкость цвета во всех климатических зонах. Применяются для организации вентиляции подкровельного пространства, а также для декоративного оформления горизонтальны.

Цветовые решения:

Каштан

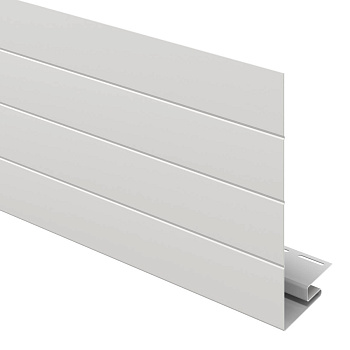

Жасмин

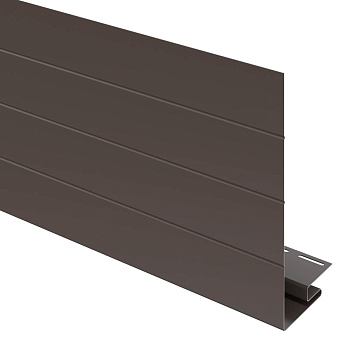

Пекан

Бруния

Технические характеристики:

Вес, кг	1,87
Размер, мм	25 × 9,8 × 300
Кол-во изделий в пачке, шт.	12
Вес пачки, кг	22,94
Размер пачки (Д ×Ш ×В), мм	36 × 12 × 304

На ваши вопросы отвечают специалисты компании Технониколь

Федосеев Николай Викторович

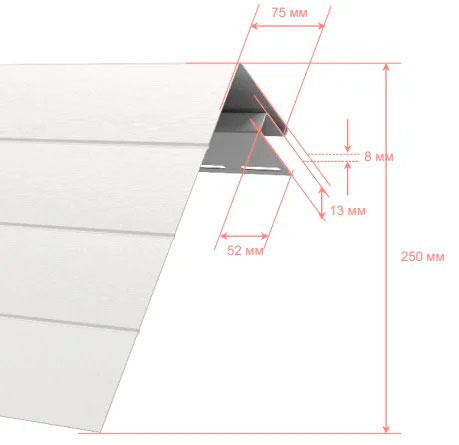

Нигде нет размеров данной J фаски https://www.tn.ru/catalogue/napravlyayushchie/j-faska/ Какая ее высота?

27.03.2022

Эксперт Технониколь

Добрый день! Высота составляет 250 мм.

ВИДЕО:

Все
#Инструкции

Рекламные материалы

Каталог сайдинга и софитов

Листовка сайдинг

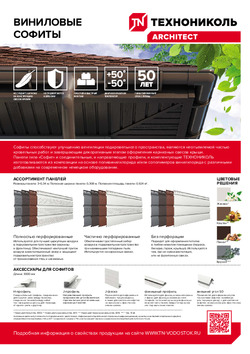

Листовка виниловые софиты 1

Листовка виниловые софиты 2

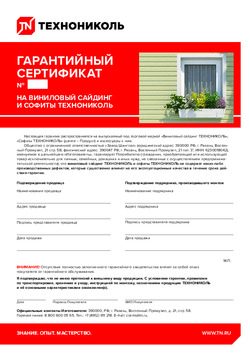

Cертификаты

МОНТАЖ ВИНИЛОВЫХ СОФИТОВ

Монтаж софитов осуществляется при среднесуточной температуре окружающей среды не менее +10°С.

Резать софиты можно с помощью ножовки, электролобзика, ножниц по металлу, циркулярной пилы или УШМ.

Сборка софитов производится после завершения кровельных и фасадных работ. Панели могут монтироваться двумя способами: параллельно уклону кровли либо горизонтально. Выбор способа монтажа зависит от предпочтений заказчика и от архитектурно- строительного решения.

Основные принципы монтажа:

1. При установке панели в профиль необходимо оставлять зазор для теплового расширения 5-10 мм.

2. Механических крепеж должен устанавливаться с зазором 1 мм для свободного движения панелей.

3. Крепеж необходимо фиксировать по центру крепежных отверстий.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖА

1. УСТРОЙСТВО ПОДШИВА КАРНИЗНОГО СВЕСА, РАСПОЛОЖЕННОГО ГОРИЗОНТАЛЬНО

1.1

Устройство каркаса под обрешетку. Для этого необходимо установить брусок на фасаде по уровню нижнего края свеса крыши. Затем установить бруски,соединяющие фасад и свес крыши. Бруски между собой соединить припомощи металлических уголков и пластин.

1.2

На бруски смонтировать обрешетку. В качестве обрешетки рекомендуется использовать доску 100 × 25 мм. По краям свеса монтируется направляющий профиль (J-профиль).

1.3

К обрешетке фиксируются направляющие профиля (J-профиль) саморезами с шагом 300 мм. В месте соединения профилей подрезать часть профиля на 3-5 см и завести один профиль в другой для лучшего сопряжения.

1.4

В направляющие профиля вставляются в панели и фиксируются при помощи саморезов к обрешетке.

1.5

Последующие панели должны соединяться с предыдущими путем защелкивания.

Для более удобного монтажа рекомендуется подрезать панель таким образом, чтобы длина панели была немного меньше расстояния между J-профилями. Длину панели лучше определить опытным путем после монтажа первой панели на свесе.

2. ПОДШИВ СВЕСА КРОВЛИ, ПАРАЛЛЕЛЬНОГО СКАТУ

Монтаж обрешетки под установку панелей и направляющих. Две доски обрешетки монтируются по краям свеса, остальные доски монтируются с шагом не более 300 мм. Последующий монтаж производится аналогично первому способу.

3. УГЛОВОЕ СОЕДИНЕНИЕ ПАНЕЛЕЙ

3.1

Установка каркаса под обрешетку.

3.2

Монтаж обрешетки.

На углах возможны 2 способа соединения панелей: прямое или угловое.

3.3

Для углового соединения панелей используется

3.4

Установка H-профиля, предназначенного для соединения панелей в угловых зонах. Панели в данном случае подрезаем с учетом этого угла «елочкой». Фиксируем саморезами к обрешетке и стыкуем.

3.5

Прямое соединение выполняется с помощью Н-профиля. Его монтируем от внутреннего угла перпендикулярно карнизу.

3.6

Второй вариант прямого соединения – при помощи J-профиля. Его устанавливаем от угла перпендикулярно одному из карнизов. Фиксируем саморезами к обрешетке и стыкуем друг с другом.

3.7

Монтаж панелей.

3.8. В некоторых случаях панели могут монтироваться на вертикальные поверхности. При этом правила монтажа не меняются. На вертикальные поверхности рекомендуется монтировать только софиты белого цвета. Коричневые софиты в зоне воздействия прямых солнечных лучей могут быть подвержены ускоренному выцветанию.

4. ОФОРМЛЕНИЕ ЛОБОВОЙ ДОСКИ

Лобовую доску можно также оформить софитами при помощи двух J-профилей. Для этого профиль крепится сверху и снизу к лобовой доске. Между ними устанавливаются панели.

Правила хранения и транспортировки:

1. При хранении и транспортировании продукция должна быть защищена от механических повреждений, деформаций, загрязнений, от попадания прямых солнечных лучей, от влаги, или иных атмосферных осадков.

2. Продукция должна хранится вдали от отопительных приборов (не менее 1 м).

3. Складское помещение должно быть крытым и иметь ровные полы.

4. В зимний период для хранения продукции отопление складского помещения не требуется.

5. Для рационального использования складских помещений рекомендуется иметь стационарные стеллажи для хранения продукции. Для данной продукции не рекомендуется её хранение выше 3-х ярусов стеллажей.

6. Продукция может транспортироваться любым видом транспорта, но согласно правилам перевозки грузов на данном виде транспорта, утвержденных в установленном порядке.

7. При переносе, укладке, погрузке и разгрузке продукции запрещается бросать её и подвергать ударам.

8. Погрузочно-разгрузочные работы должны производиться в соответствии с требованиями безопасности по ГОСТ 12.3.009-76.

9. Условия хранения и транспортирования продукции в части воздействия климатических факторов внешней среды — 8 (ОЖЗ) по ГОСТ 15150-69*. Условия транспортирования в части воздействия механических факторов по ГОСТ 23170-78*.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ДАЖЕ КРАТКОВРЕМЕННОЕ ХРАНЕНИЕ ПОД ПРЯМЫМ ВОЗДЕЙСТВИЕМ СОЛНЕЧНЫХ ЛУЧЕЙ НА ЗЕМЛЕ ИЛИ ЛЮБОЙ ДРУГОЙ НАГРЕВАЕМОЙ ПОВЕРХНОСТИ.

ВАЖНО! При хранении на солнце температура внутри полиэтиленовой упаковки превышает допустимую для пластиковой водосточной системы.
