Дренажный геокомпозит ПЛАНТЕР® 2Д

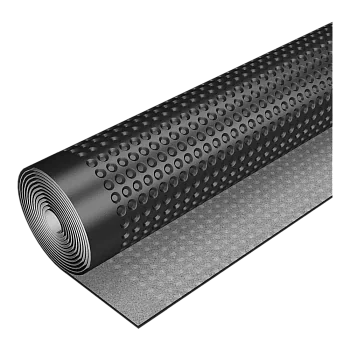

Дренажный геокомпозит ПЛАНТЕР® 2Д – это профилированный геосинтетический материал из полиэтилена высокой плотности (HDPE). Поверхность мембраны выполнена в виде выступов высотой 9 мм, к которым термически присоединен фильтрующий слой из термоскреплённого геотекстиля TYPAR SF27.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- высокая водопропускная способность под воздействием нагрузок;
- устойчивость к заиливанию;
- устойчивость к статическим и динамическим нагрузкам.
| Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
| Толщина при давлении 2 кПа | мм | ±1 | 9,0 |
ГОСТ Р 50276-92 (ИСО 9863-90) |
| Поверхностная плотность | г/м² | в пределах | 900 |
ГОСТ P 50277-92 (ИСО 9864-90) |
|
Прочность при растяжении вдоль поперек |
кН/м | не менее |
15,0 13,0 |
ГОСТ Р 55030-2012 |
|
Относительное удлинение при максимальной нагрузке вдоль поперек |
% | не более |
80 70 |
ГОСТ Р 55030-2012 |
|
Максимальная сила растяжения, метод А вдоль поперек |
Н/ 50 мм | не менее |
590 570 |
ГОСТ 31899-2-2011 (EN 12311-2:2000) |
|
Относительное удлинение при максимальной силе растяжения вдоль поперек |
% | не более |
90 80 |
ГОСТ 31899-2-2011 (EN 12311-2:2000) |
| Предел прочности на сжатие | кПа (кН/м²) | в пределах | 580 | ГОСТ Р 70434-2022, приложении Б |
| Прочность при статическом продавливании | кН | не менее | 2 | ГОСТ Р 56335-2015 |
| Прочность при динамическом продавливании (метод падающего конуса) | мм | не более | 8 | ГОСТ Р 56337-2015 |
| Стойкость к циклическим нагрузкам | % | не менее | 90 | ГОСТ Р 56336-2015 |
|
Водопропускная способность в плоскости геокомпозита (при гидравлическом градиенте 0,1) и давлении 20 кПа 200 кПа |
л/(м·с) | в пределах |
1,15 1,13 |
ГОСТ 33068-2014 (приложение ДА) |
|
Водопропускная способность в плоскости геокомпозита (при гидравлическом градиенте 1,0) и давлении 20 кПа 200 кПа |
л/(м·с) | в пределах |
3,80 3,60 |
ГОСТ 33068-2014 (приложение ДА) |
| Поверхностная плотность* | г/м² | в пределах | 90 |
ГОСТ Р 50277-92 (ИСО 9864-90) |
| Толщина геотекстиля при давлении 2,0 кПа* | мм | в пределах | 0,4 | ГОСТ Р 52608-2006 |
|
Прочность при растяжении* вдоль поперек |
кН/м | в пределах |
5,7 5,8 |
ГОСТ Р 55030 |
|
Относительное удлинение при максимальной нагрузке* вдоль поперек |
% | не более |
50 50 |
ГОСТ Р 55030 |
| Коэффициент фильтрации в направлении перпендикулярном плоскости полотна при давлении 2 кПа * | м/сут | в пределах | 110 | ГОСТ Р 52608-2006 |
| * - Физико-механические характеристики фильтрующего материала TYPAR | ||||
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:
| Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
| Толщина | мм | ±1 | 9,0 |
ГОСТ Р 50276-92 (ИСО 9863-90) |
| Длина | мм | в пределах | 15 |
ГОСТ Р 56582-2015/ EN 1848-2:2001 |
| Ширина | м | в пределах | 2; 4 |
ГОСТ Р 56582-2015/ EN 1848-2:2001 |
Дренажный профилированный геокомпозит ПЛАНТЕР 2Д примнется в транспортно-дорожном строительстве в качестве элемента дренажной системы.
Профилированный каркас геокомпозита обеспечивает высокую водопропускную способность в плоскости материала под воздействием нагрузок, а фильтрующее полотно из геотекстиля Typar предотвращает заиливание сердцевины на протяжении всего срока службы. Тем самым дренажный геокомпозит ПЛАНТЕР 2Д повышает надежность дорожных покрытий, инженерных конструкций и гидроизоляционных полотен, увеличивая их эксплуатационный срок при сокращении строительных расходов. Применяется в системных решениях ТЕХНОНИКОЛЬ:
