Открыть сайдбар

LOGICBASE V-SL

Линейка премиальных материалов

Описание продукции:
LOGICBASE V-SL — это двухслойная неармированная мембрана. Производится путем формирования в единое полотно пластической массы, полученной в результате экструдирования поливинилхлорида (ПВХ), наполнителей и технологических добавок. Лицевая поверхность мембраны желтого цвета; тыльная поверхность черного. Сигнальный слой желтого цвета на лицевой поверхности мембраны позволяет обнаружить повреждения гидроизоляции в процессе монтажа. Мембрана производится с толщиной полотна 1,5 и 2,0 мм. Не стабилизирована от воздействия УФ.

Преимущества:

  • Устойчивость к микроорганизмам
  • Устойчивость к прорастанию корней
  • Долговечность
  • Высокая химическая стойкость
  • Устойчивость к механическим воздействиям
  • Высокая прочность и эластичность

Область применения:
Применяется для устройства гидроизоляции строительных конструкций и подземных сооружений, в том числе транспортных и гидротехнических тоннелей.

Тип строительства

Тип объекта (сооружения, конструкции)

Применение

Гражданское

Офисные и административные здания, а также жилые, торговые, развлекательные и гостиничные комплексы

Для устройства гидроизоляции фундаментов и эксплуатируемых покрытий подземных частей

Транспортное

Тоннели железнодорожные, автодорожные, перегонные и станционные метрополитена, пешеходные, заглубленные, подземные части транспортных зданий (вокзалов, депо, гаражей)

Для устройства гидроизоляции строительных конструкций

Промышленное

Производственные здания атомных электростанций

Для устройства гидроизоляции строительных конструкций

Гидротехническое

Тоннели гидротехнические, уравнительные резервуары, мелиорационные каналы и водоемы

Для устройства гидроизоляции строительных конструкций

Гидротехническое

Водоподпорные дамбы, плотины

Для устройства противофильтрационных экранов



Основные физико-механические характеристики:

Наименование показателя

Ед. изм.

Критерий

Значение для толщины, мм

Метод испытаний

V-SL / V-SL (S)* / V-SL (W)**

1,5

2

Видимые дефекты

-

-

Отсутствие

ГОСТ EN 1850-2-2011

Масса на единицу площади

кг/м2



2,0

2,7

ГОСТ EN 1849-2-2011

Прямолинейность

мм

не более

30

ГОСТ Р 56582 (EN 1848-

2:2001)

Плоскостность, не более

мм

не более

10

//

Прочность при растяжении, метод В,

МПа





ГОСТ 31899-2-2011 (EN 12311-2:2000)

вдоль рулона

не менее

16

поперек рулона

15

Удлинение при максимальной нагрузке,

%

не менее

350

Сопротивление разрыву стержнем гвоздя

Н

не менее

150

ГОСТ 31898-1-2011

(EN 12310-1:1999)

Гибкость при пониженной температуре

°С

не более

-35

ГОСТ EN 495-5-2012

Гибкость на брусе радиусом 5 мм,

°С

не более

-45

ГОСТ 2678-94

Водонепроницаемость, 1 МПа в течение 24 ч

-



Абсолютная

ГОСТ EN 1928-2011, В

Изменение линейных размеров при нагревании в течение 6 ч при 80°С

%

не более

2

ГОСТ EN 1107-2-2011

Сопротивление динамическому продавливанию при отрицательных температурах

°С

не более

-30

СТО 72746455-3.4.3-2015

Прочность сварного шва на раздир,

Н/50 мм

не менее

300

ГОСТ Р 56584-2015 (EN 12316-2:2013)

Прочность сварного шва на разрыв,

Н/50 мм

не менее

600

ГОСТ Р 56911-2016 (EN 12317:2010)

Сопротивление динамическому продавливанию (ударная стойкость)

мм





ГОСТ 31897-2011

(EN 12691:2006)

по твердому основанию

не менее

700

1400

по мягкому основанию

1000

1800

Сопротивление статическому продавливанию

кг

не менее

20

ГОСТ EN 12730-2011

Водопоглощение по массе

%

не более

0,1

ГОСТ 2678-94

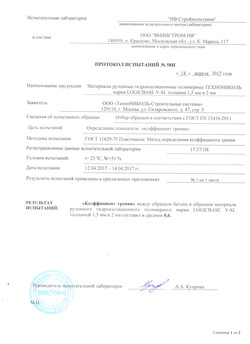

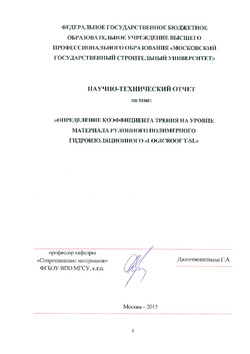

Коэффициент трения бетона на поверхности мембраны

-

-

0,6

ГОСТ 11629-75

Устойчивость к прорастанию корней

-

-

Корни не проникают в материал

CEN/TS 14416-2014

Прочность при долговременном сжатии, 48 ч.

МПа (Н/мм2)

-

7

Аналогично SIA V 280-14

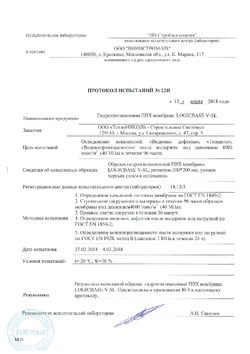

Водонепроницаемость при долговременном сжатии 40 МПа в течении 96 часов

-

-

1 МПа в течение 24 ч

ГОСТ EN 1928-2011, В

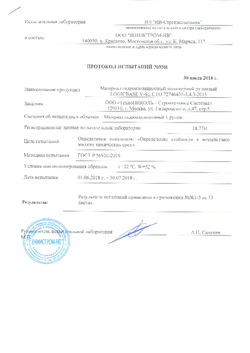

Хим. стойкость после выдержки

в агрессивных средах:



раствор соли хлорида натрия NaCI

%

Изм-ие свойств не более

10

ГОСТ Р 56910-2016 /EN 1847:2009

раствор щелочи Ca(OH)2

раствор сернистой кислоты H2SO3

раствор серной кислоты H2SO4

Коэффициент диффузии радона

м2

не более

5,5×10-11

Методика НИИСФ РААСН

Проницаемость метана

м3(н.у)/(м2×ч×атм)

не более

1,5×10-6

1,1×10-6

Методика НИИСФ РААСН

Устойчивость к сейсмическому воздействию

-

-

До 9 баллов по шкале MSK-64

Методика ФГБОУ ВПО МГСУ

Устойчивость к воздействию плесневых грибов

-

-

Не превышает балл 3

ГОСТ 9.049-91

Потенциальный срок службы

лет

-

100

По заключению НИИСФ РААСН

Длина рулона

м

±0,3

20

ГОСТ 2678-94

Ширина рулона

±0,02

2,05

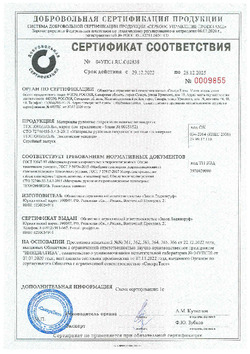

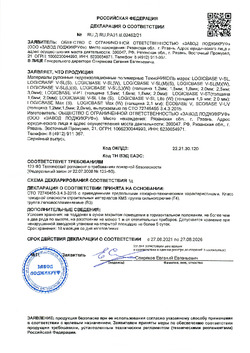

Сертификат соответствия LOGICBASE V-SL

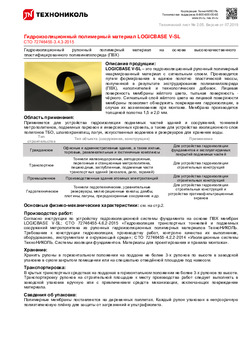

Техлист LOGICBASE V-SL

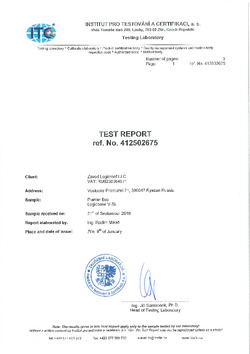

Технические характеристики:

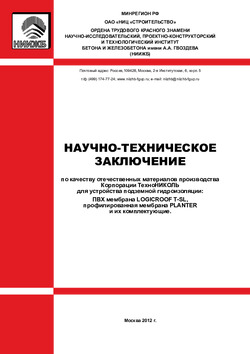

Подробнее о полимерных мембранах ТехноНИКОЛЬ>>>


Корпорация «ТехноНИКОЛЬ» предлагает современные системы гидро-, звуко- и теплоизоляции зданий.

Рекомендуем ознакомиться с информацией по материалам: рубероид, мастики гидроизоляционные, битумы, минеральная вата, материалы для утепления фасадов.

Линейка премиальных материалов

ПРЕДУПРЕЖДЕНИЕ: Данный сайт использует cookie-файлы для хранения информации на персональном компьютере пользователя. Некоторые из этих фалов необходимы для работы нашего сайта; другие помогают улучшить пользовательский интерфейс. Пользование сайтом означает согласие на хранение cookie-файлов. Просим внимательно ознакомиться с Политикой конфиденциальности.
