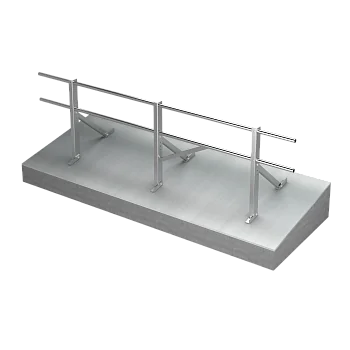

Кровельное ограждение ТЕХНОНИКОЛЬ КО/ECO
Универсальное кровельное ограждение для скатных и плоских кровель.
Не имеет снегозадержания.
Высота ограждения 1200 мм, длина набора – 3 м. п., расстояние между
ригелями – 300 мм.
Описание
Документация
Вопросы 1
ОПИСАНИЕ ПРОДУКТА:
Универсальное кровельное ограждение для скатных и плоских кровель. Не имеет снегозадержания. Высота ограждения 1200 мм, длина набора – 3 м. п., расстояние между ригелями – 300 мм. Набор комплекта: 1. Горизонтальный ригель (оцинкованная труба Ø25 мм, 3 м.п.) – 2 шт. 2. Кронштейн ограждения оцинкованный с бутил-каучуковой лентой у основания (толщина металла – 1,5 мм, отверстия под глухарь) – 6 шт. 3. Стойка ограждения оцинкованная (толщина металла – 2 мм, высота – 1200 мм) – 3 шт. 4. Упор оцинкованный (толщина металла – 1,5 мм) – 3 шт. 5. Укос оцинкованный (толщина металла – 1,5 мм) – 1 шт. 6. Крепеж сборочный – 1 комплект.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Согласно СНиП 21-01-97, п. 8.11 - в зданиях с уклоном кровли до 12 % включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12 % и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с требованиями ГОСТ 25772-2021, ГОСТ Р 53254-2016, СП 20.13330.2016. Независимо от высоты здания ограждения, соответствующие требованиям этих стандартов, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок. На основании нормативных требований специалисты Корпорации «ТехноНИКОЛЬ» разработали и ввели в ассортимент комплектации – кровельные ограждения, которые являются универсальными для всех типов плоских кровель (с точки зрения применяемого гидроизоляционного слоя), достаточно просты в монтаже, а также соответствуют заданному требованию надежности и эксплуатации. Все представленные типы кровельных ограждений сертифицированы в соответствии с ГОСТ Р 53254-2016 и выдерживают нагрузку величиной не менее 0,54 кН, приложенную горизонтально.
ТРАНСПОРТИРОВКА:
Упаковки с кровельными ограждениями транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на транспорте данного вида.
ХРАНЕНИЕ:
Упаковки должны храниться на поддонах, в закрытом сухом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов. Во избежание образования эффекта парника и ускоренного старения цинкового покрытия при продолжительном хранении упаковок с ограждениями на объекте необходимо произвести вскрытие термической упаковки для вывода избыточного количества влаги.
СВЕДЕНИЯ ОБ УПАКОВКЕ:
Кровельное ограждение поставляется кратно 1 комплекту в термических упаковках.
Универсальное кровельное ограждение для скатных и плоских кровель. Не имеет снегозадержания. Высота ограждения 1200 мм, длина набора – 3 м. п., расстояние между ригелями – 300 мм. Набор комплекта: 1. Горизонтальный ригель (оцинкованная труба Ø25 мм, 3 м.п.) – 2 шт. 2. Кронштейн ограждения оцинкованный с бутил-каучуковой лентой у основания (толщина металла – 1,5 мм, отверстия под глухарь) – 6 шт. 3. Стойка ограждения оцинкованная (толщина металла – 2 мм, высота – 1200 мм) – 3 шт. 4. Упор оцинкованный (толщина металла – 1,5 мм) – 3 шт. 5. Укос оцинкованный (толщина металла – 1,5 мм) – 1 шт. 6. Крепеж сборочный – 1 комплект.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Согласно СНиП 21-01-97, п. 8.11 - в зданиях с уклоном кровли до 12 % включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12 % и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с требованиями ГОСТ 25772-2021, ГОСТ Р 53254-2016, СП 20.13330.2016. Независимо от высоты здания ограждения, соответствующие требованиям этих стандартов, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок. На основании нормативных требований специалисты Корпорации «ТехноНИКОЛЬ» разработали и ввели в ассортимент комплектации – кровельные ограждения, которые являются универсальными для всех типов плоских кровель (с точки зрения применяемого гидроизоляционного слоя), достаточно просты в монтаже, а также соответствуют заданному требованию надежности и эксплуатации. Все представленные типы кровельных ограждений сертифицированы в соответствии с ГОСТ Р 53254-2016 и выдерживают нагрузку величиной не менее 0,54 кН, приложенную горизонтально.
ТРАНСПОРТИРОВКА:
Упаковки с кровельными ограждениями транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на транспорте данного вида.
ХРАНЕНИЕ:
Упаковки должны храниться на поддонах, в закрытом сухом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов. Во избежание образования эффекта парника и ускоренного старения цинкового покрытия при продолжительном хранении упаковок с ограждениями на объекте необходимо произвести вскрытие термической упаковки для вывода избыточного количества влаги.
СВЕДЕНИЯ ОБ УПАКОВКЕ:
Кровельное ограждение поставляется кратно 1 комплекту в термических упаковках.
На ваши вопросы отвечают специалисты компании Технониколь
Лариса
Добрый день. В описании к ограждению указано, что ограждение разработано для плоских кровель и допускается крепление в стяжку кровли. В приложенных документах отсутствует узел крепления по карнизному свесу к кровле с бетонной стяжкой. Допустимо ли закрепление кровельного ограждения к армированной стяжке (толщиной 50-60 мм) кровли или необходимо крепление в плиту покрытия? Если допустимо прошу уточнить крепежные элементы.
22.04.2025
Эксперт Технониколь
Здравствуйте! Все узлы у нас располагаются на сайте nav.tn.ru в разделе BIM. Закрепление кровельного ограждения к армированной стяжке толщиной 50-60 мм допустимо, но требует соблюдения определенных условий и рекомендаций. В соответствии со СП 21-01-97 п. 8.11, в зданиях с уклоном кровли до 12% и высотой до карниза более 10 м, а также с уклоном кровли свыше 12% и высотой до карниза более 7 м, необходимо предусматривать ограждения на кровле. Для подготовки основания под кровельный ковер, необходима обработка плит сборной стяжки со всех сторон Праймером полимерным ТЕХНОНИКОЛЬ №8 Быстросохнущим. Крепежные элементы для ограждений ТЕХНОНИКОЛЬ (КО/PRO/PL, КО/PRO/PH, КО/PRO/PV, КО/СК) включают кронштейны, стойки, укосы и крепежный комплект. Важно учитывать, что для обеспечения надежности системы, необходимо выполнить расчет на ветровую нагрузку и обеспечить надежное крепление листов сборной стяжки к основанию.
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
Рекламные материалы

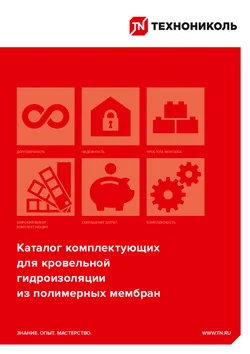

Каталог комплектующих для кровельной гидроизоляции из полимерных мембран

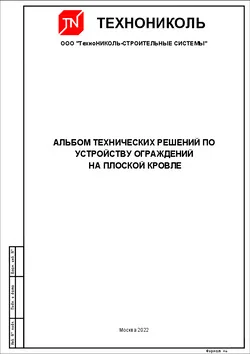

Альбом узлов. Кровельные ограждения

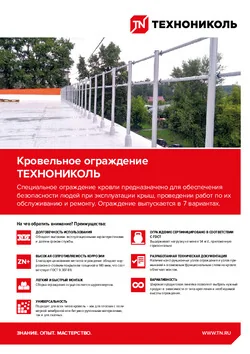

Листовка "Кровельные ограждения ТЕХНОНИКОЛЬ"

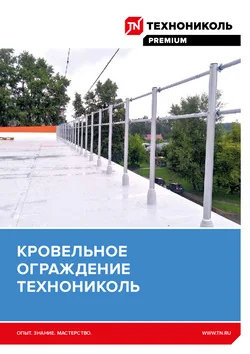

Каталог "Кровельное ограждение ТЕХНОНИКОЛЬ"
Технический лист

Технический лист Кровельное ограждение ТехноНИКОЛЬ КO/ECO
Cертификаты

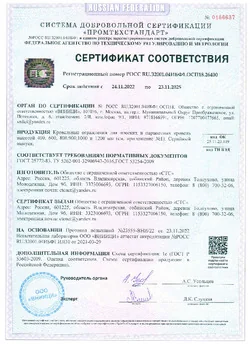

Сертификат соответствия на кровельные ограждения ТЕХНОНИКОЛЬ
