Гидрошпонка ТН Фундамент ТШ-Н-250 для БРМ

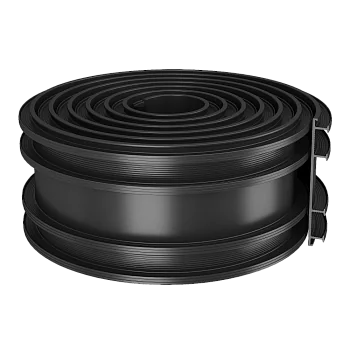

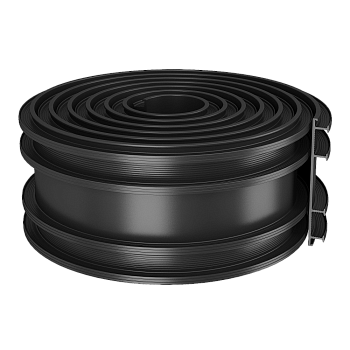

Наружные гидроизоляционные шпонки ТН Фундамент ТШ-Н представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ТШ-Н-210 (ЕКН 066676), ТН Фундамент ТШ-Н-250 (ЕКН 066673).
Наружные гидроизоляционные шпонки ТН Фундамент ТШ-Н представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ТШ-Н-210 (ЕКН 066676), ТН Фундамент ТШ-Н-250 (ЕКН 066673).
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- высокие прочностные характеристики;
- работа в широком диапазоне температур;
- эффективная герметизация технологических швов.
ПРОИЗВОДСТВО РАБОТ
Очистить подготовленный отрезок гидрошпонки от загрязнения и установить его в проектное положение. Установить элементы опалубки и произвести бетонирование части конструкции. Снять опалубку и произвести визуальный осмотр качества установки гидрошпонки. Очистить свободную часть гидрошпонки, закрепить заполнитель полости шва. Установить опалубку для бетонирования смежного участка конструкции и произвести его бетонирование. Снять опалубку и произвести визуальный осмотр качества работ.
ТРАНСПОРТИРОВКА
В крытых транспортных средствах на поддонах в горизонтальном положении в один ряд по высоте.
ХРАНЕНИЕ
Бухты с гидрошпонками должны храниться в сухом закрытом помещении на поддонах в горизонтальном положении, без воздействия деформирующих нагрузок. При хранении рекомендуется избегать попадания солнечных лучей и влаги на поверхность гидрошпонок.
КОДЫ ПО КЛАССИФИКАТОРАМ
ОКПД2: 22.29.29.000
ТН ВЭД: 3921 90 600 0
| Наименование показателя | Ед. изм. | Критерий |
Значение (ТШ-Н-250) |
Метод испытаний |
| Ширина гидрошпонки | мм | - | 250 | ГОСТ 26433.1-89 |
| Длина гидрошпонки | м | - | 25 | ГОСТ 26433.1-89 |
| Твердость по Шору А | ед. | не менее | 67 | ГОСТ 2678-94 |
| Прочность при разрыве | МПа | не менее | 10 | ГОСТ 11262-2017 (ISO 527-2:2012) |
| Относительное удлинение при разрыве | % | не менее | 350 | ГОСТ 11262-2017 (ISO 527-2:2012) |
| Диапазон рабочих температур |
°C |
- | -38…+70 | - |
| Видимые дефекты | - | - | отсутствие видимых дефектов | ГОСТ EN 1850-2-2011 |

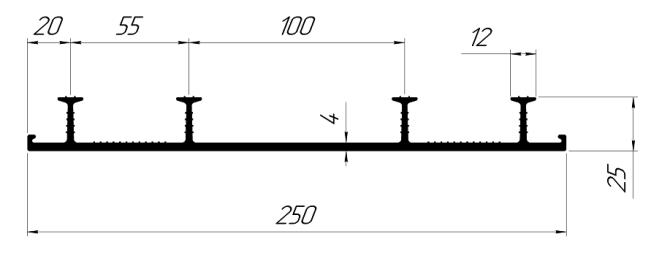

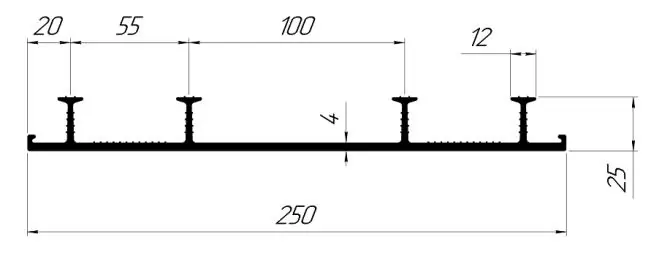

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:
| Марка | Изображение (поперчное сечение) | Примечание |
| ТШ-Н-250 |
 |
Для герметизации вертикальных и горизонтальных технологических швов бетонирования при новом строительстве. Наружные шпонки крепят к опалубке гвоздями с шагом 250-300 мм. В случае установки гидрошпонки на бетонную подготовку для крепления следует использовать клеевые составы. Соединение гидрошпонок между собой рекомендуется производить сваркой при помощи специального оборудования. |
Наружные (боковые) гидроизоляционные шпонки ТехноНИКОЛЬ Фундамент ТШ-Н предназначены для герметизации технологических швов бетонирования при строительстве подземных и заглубленных конструкций зданий и сооружений различного назначения и класса ответственности. Данный тип гидрошпонки устанавливается снаружи железобетонных конструкций.
