Гидрошпонка ТН Фундамент ТПС-В 140-1 для БРМ
Внутренние гидроизоляционные шпонки ТН Фундамент ТПС-В представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ТПС-В-2 (ЕКН 066666) с двумя дополнительно установленными набухающими шнурами из гидрофильной резины, ТН Фундамент ТПС-В-140-1 (ЕКН 064369) с одним установленным набухающим шнуром из гидрофильной резины.
Внутренние гидроизоляционные шпонки ТН Фундамент ТПС-В представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ТПС-В-2 (ЕКН 066666) с двумя дополнительно установленными набухающими шнурами из гидрофильной резины, ТН Фундамент ТПС-В-140-1 (ЕКН 064369) с одним установленным набухающим шнуром из гидрофильной резины.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- высокие прочностные характеристики;
- работа в широком диапазоне температур;
- эффективная герметизация технологических швов.
ПРОИЗВОДСТВО РАБОТ
Очистить подготовленный отрезок гидрошпонки от загрязнения и установить его в проектное положение. Установить элементы опалубки и произвести бетонирование фундаментной плиты. Снять опалубку и произвести визуальный осмотр качества установки гидрошпонки. Очистить свободную часть гидрошпонки, закрепить ее в проектное положение строго вертикально. Установить опалубку для бетонирования вертикальных ограждающих конструкций произвести их бетонирование. Снять опалубку и произвести визуальный осмотр качества работ.
ТРАНСПОРТИРОВКА
В крытых транспортных средствах на поддонах в горизонтальном положении в один ряд по высоте.
ХРАНЕНИЕ
Бухты с гидрошпонками должны храниться в сухом закрытом помещении на поддонах в горизонтальном положении, без воздействия деформирующих нагрузок. При хранении рекомендуется избегать попадания солнечных лучей и влаги на поверхность гидрошпонок.
КОДЫ ПО КЛАССИФИКАТОРАМ
ОКПД2: 22.29.29.000
ТН ВЭД: 3921 90 600 0
| Наименование показателя | Ед. изм. | Критерий |
Значение (ТПС-В-140-1) |
Метод испытаний |
| Ширина гидрошпонки | мм | - | 140 | ГОСТ 26433.1-89 |
| Длина гидрошпонки | м | - | 30 | ГОСТ 26433.1-89 |
| Количество набухающий шнуров | шт. | - | 1 | - |
| Твердость по Шору А | ед. | не менее | 70 | ГОСТ 2678-94 |
| Прочность при разрыве | МПа | не менее | 10 | ГОСТ 11262-2017 (ISO 527-2:2012) |
| Относительное удлинение при разрыве | % | не менее | 350 | ГОСТ 11262-2017 (ISO 527-2:2012) |
| Диапазон рабочих температур |
°C |
- | -38…+70 | - |
| Видимые дефекты | - | - | отсутствие видимых дефектов | ГОСТ EN 1850-2-2011 |

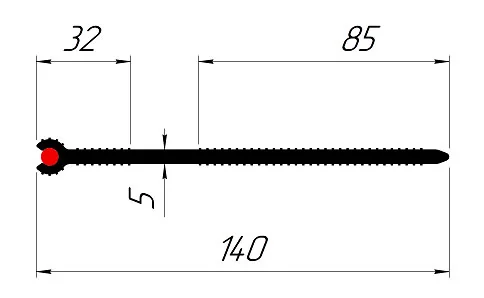

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:
| Марка | Изображение (поперчное сечение) | Примечание |
| ТПС-В-140-1 |
|
Для герметизации сопряжений типа «фундаментная плита-стена». Короткая сторона гидрошпонки устанавливается в плиту непосредственно перед бетонированием и фиксируется в рабочем положении с помощью специального профиля, поставляемого в комплекте, из расчета 3 шт. на погонный метр шпонки. Соединение гидрошпонок между собой рекомендуется производить сваркой при помощи специального оборудования. |
Внутренние гидроизоляционные шпонки ТехноНИКОЛЬ Фундамент ТПС-В предназначены для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента при строительстве подземных и заглубленных конструкций зданий и сооружений различного назначения и класса ответственности. Наличие набухающего шнура на краях шпонки позволяет повысить надежность шва.
