Гидрошпонка ТН Фундамент ТПС-В 100-2 для БРМ

Внутренние гидроизоляционные шпонки ТН Фундамент ТПС-В представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ТПС-В-2 (ЕКН 066666) с двумя дополнительно установленными набухающими шнурами из гидрофильной резины, ТН Фундамент ТПС-В-140-1 (ЕКН 064369) с одним установленным набухающим шнуром из гидрофильной резины.




Внутренние гидроизоляционные шпонки ТН Фундамент ТПС-В представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ТПС-В-2 (ЕКН 066666) с двумя дополнительно установленными набухающими шнурами из гидрофильной резины, ТН Фундамент ТПС-В-140-1 (ЕКН 064369) с одним установленным набухающим шнуром из гидрофильной резины.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • высокие прочностные характеристики;
  • работа в широком диапазоне температур;
  • эффективная герметизация технологических швов.

ПРОИЗВОДСТВО РАБОТ

Очистить подготовленный отрезок гидрошпонки от загрязнения и установить его в проектное положение. Установить элементы опалубки и произвести бетонирование фундаментной плиты. Снять опалубку и произвести визуальный осмотр качества установки гидрошпонки. Очистить свободную часть гидрошпонки, закрепить ее в проектное положение строго вертикально. Установить опалубку для бетонирования вертикальных ограждающих конструкций произвести их бетонирование. Снять опалубку и произвести визуальный осмотр качества работ.

ТРАНСПОРТИРОВКА

В крытых транспортных средствах на поддонах в горизонтальном положении в один ряд по высоте.

ХРАНЕНИЕ

Бухты с гидрошпонками должны храниться в сухом закрытом помещении на поддонах в горизонтальном положении, без воздействия деформирующих нагрузок. При хранении рекомендуется избегать попадания солнечных лучей и влаги на поверхность гидрошпонок.

КОДЫ ПО КЛАССИФИКАТОРАМ

ОКПД2: 22.29.29.000
ТН ВЭД: 3921 90 600 0

Технические характеристики:
Наименование показателя Ед. изм. Критерий Значение
(ТПС-В-100-2)
Метод испытаний
Ширина гидрошпонки мм - 100 ГОСТ 26433.1-89
Длина гидрошпонки м - 30 ГОСТ 26433.1-89
Количество набухающий шнуров шт. - 2 -
Твердость по Шору А ед. не менее 70 ГОСТ 2678-94
Прочность при разрыве МПа не менее 10 ГОСТ 11262-2017 (ISO 527-2:2012)
Относительное удлинение при разрыве % не менее 350 ГОСТ 11262-2017 (ISO 527-2:2012)
Диапазон рабочих температур °C - -38…+70 -
Видимые дефекты - - отсутствие видимых дефектов ГОСТ EN 1850-2-2011

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:

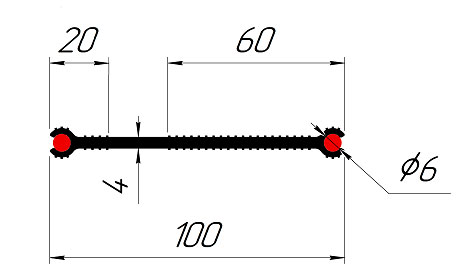

Марка Изображение (поперчное сечение) Примечание
ТПС-В-100-2 123.jpg
Для герметизации сопряжений типа «фундаментная плита-стена». Короткая сторона гидрошпонки устанавливается в плиту непосредственно перед бетонированием и фиксируется в рабочем положении с помощью специального профиля, поставляемого в комплекте, из расчета 3 шт. на погонный метр шпонки. Соединение гидрошпонок между собой рекомендуется производить сваркой при помощи специального оборудования.
На ваши вопросы отвечают специалисты компании Технониколь
Задать вопрос
Хотите задать вопрос? Напишите нам!
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.

Внутренние гидроизоляционные шпонки ТехноНИКОЛЬ Фундамент ТПС-В предназначены для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента при строительстве подземных и заглубленных конструкций зданий и сооружений различного назначения и класса ответственности. Наличие набухающего шнура на краях шпонки позволяет повысить надежность шва.

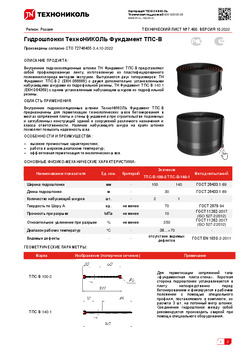

Технический лист
