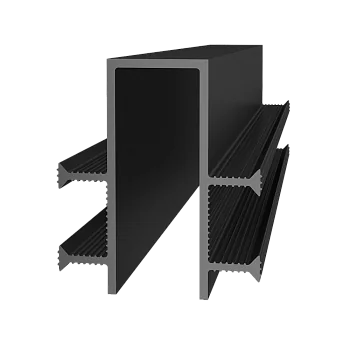

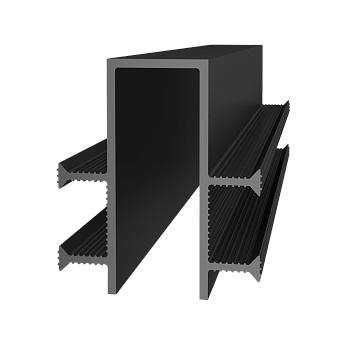

Гидрошпонка ТН Фундамент ДШП-В-50 для БРМ
Внутренние П-образные гидроизоляционные шпонки ТН Фундамент ДШП-В представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ДШП-В-20 для швов шириной 20 мм, ТН Фундамент ДШП-В-50 для швов шириной 50 мм.
Внутренние П-образные гидроизоляционные шпонки ТН Фундамент ДШП-В представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ДШП-В-20 для швов шириной 20 мм, ТН Фундамент ДШП-В-50 для швов шириной 50 мм.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- высокие прочностные характеристики;
- работа в широком диапазоне температур;
- эффективная герметизация деформационных швов.
ПРОИЗВОДСТВО РАБОТ
- Очистить подготовленный отрезок гидрошпонки от загрязнения и установить его в проектное положение на опалубочный лист или плиту пенополистирола;
- Установить элементы опалубки и произвести бетонирование части конструкции;
- Снять опалубку и произвести визуальный осмотр качества установки гидрошпонки;
- Очистить свободную часть гидрошпонки, закрепить заполнитель полости шва;
- Установить опалубку для бетонирования смежного участка конструкции и произвести его бетонирование;
- Снять опалубку и произвести визуальный осмотр качества работ.
ТРАНСПОРТИРОВКА
В крытых транспортных средствах на поддонах в горизонтальном положении в один ряд по высоте.
ХРАНЕНИЕ
Бухты с гидрошпонками должны храниться в сухом закрытом помещении на поддонах в горизонтальном положении, без воздействия деформирующих нагрузок. При хранении рекомендуется избегать попадания солнечных лучей и влаги на поверхность гидрошпонок.
КОДЫ ПО КЛАССИФИКАТОРАМ
ОКПД2: 22.29.29.000
ТН ВЭД: 3921 90 600 0
КОДЫ ЕКН
ТехноНИКОЛЬ Фундамент ДШП-В-20: ЕКН 072232
ТехноНИКОЛЬ Фундамент ДШП-В-50: ЕКН 072231
| Наименование показателя | Ед. изм. | Критерий |
Значение (ДШП-В-50) |
Метод испытаний |
| Высота гидрошпонки | мм | - | 140 | ГОСТ 26433.1-89 |
| Ширина деформационного элемента | мм | - | 50 | ГОСТ 26433.1-89 |
| Длина | м | - | 20 | ГОСТ 26433.1-89 |
| Твердость по Шору А | ед. | не менее | 70 | ГОСТ 2678-94 |
| Прочность при разрыве | МПа | не менее | 10 | ГОСТ 11262-2017 (ISO 527-2:2012) |
| Относительное удлинение при разрыве | % | не менее | 350 | ГОСТ 11262-2017 (ISO 527-2:2012) |
| Диапазон рабочих температур | °C | - | -38…+70 | - |
| Видимые дефекты | - | - | отсутствие видимых дефектов | ГОСТ EN 1850-2-2011 |

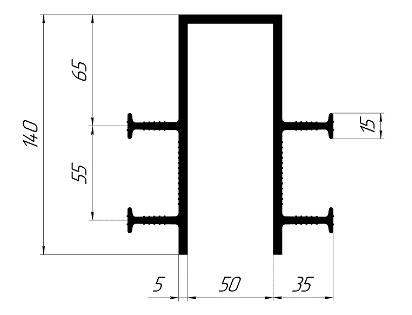

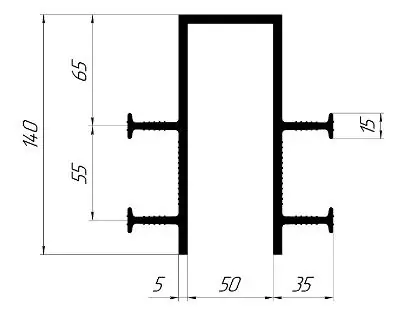

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:
| Марка | Изображение (поперчное сечение) | Примечание |
|
ДШП-В-50 (ЕКН 072231) |
 |
Для герметизации вертикальных и горизонтальных деформационных швов бетонирования при новом строительстве. Гидрошпонки крепятся к опалубочному листу гвоздями с шагом 250-300 мм. Соединение гидрошпонок между собой рекомендуется производить сваркой при помощи специального оборудования. |
Внутренние П-образные гидроизоляционные шпонки ТН Фундамент ДШП-В предназначены для герметизации деформационных швов бетонирования при строительстве подземных и заглубленных конструкций зданий и сооружений различного назначения и класса ответственности. Данный тип гидрошпонки устанавливается внутри железобетонных конструкций.
