Гидрошпонка ТН Фундамент ДШ-В-280 для БРМ
Внутренние гидроизоляционные шпонки ТН Фундамент ДШ-В представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ДШ-В-250 (ЕКН 066669) для швов шириной 20 мм, ТН Фундамент ДШ-В-280 (ЕКН 066670) для швов шириной 50 мм.
Внутренние гидроизоляционные шпонки ТН Фундамент ДШ-В представляют собой профилированную ленту, изготовленную из пластифицированного поливинилхлорида методом экструзии. Выпускаются двух типоразмеров: ТН Фундамент ДШ-В-250 (ЕКН 066669) для швов шириной 20 мм, ТН Фундамент ДШ-В-280 (ЕКН 066670) для швов шириной 50 мм.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- высокие прочностные характеристики;
- работа в широком диапазоне температур;
- эффективная герметизация деформационных швов.
ПРОИЗВОДСТВО РАБОТ
Очистить подготовленный отрезок гидрошпонки от загрязнения и установить его в проектное положение. Установить элементы опалубки и произвести бетонирование части конструкции. Снять опалубку и произвести визуальный осмотр качества установки гидрошпонки. Очистить свободную часть гидрошпонки, закрепить заполнитель полости шва. Установить опалубку для бетонирования смежного участка конструкции и произвести его бетонирование. Снять опалубку и произвести визуальный осмотр качества работ.
ТРАНСПОРТИРОВКА
В крытых транспортных средствах на поддонах в горизонтальном положении в один ряд по высоте.
ХРАНЕНИЕ

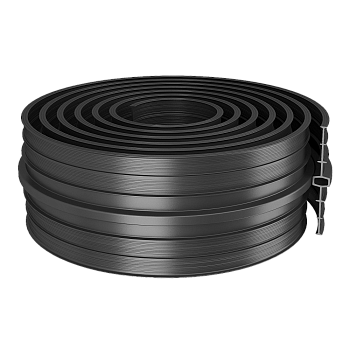

Бухты с гидрошпонками должны храниться в сухом закрытом помещении на поддонах в горизонтальном положении, без воздействия деформирующих нагрузок. При хранении рекомендуется избегать попадания солнечных лучей и влаги на поверхность гидрошпонок.
КОДЫ ПО КЛАССИФИКАТОРАМ
ОКПД2: 22.29.29.000
ТН ВЭД: 3921 90 600 0
Наименование показателя | Ед. изм. | Критерий |
Значение (ДШ-В-280) |
Метод испытаний |
Ширина гидрошпонки | мм | - | 280 | ГОСТ 26433.1-89 |
Ширина деформационного элемента | мм | - | 50 | ГОСТ 26433.1-89 |
Длина | м | - | 25 | ГОСТ 26433.1-89 |
Твердость по Шору А | ед. | не менее | 70 | ГОСТ 2678-94 |
Прочность при разрыве | МПа | не менее | 10 | ГОСТ 11262-2017 (ISO 527-2:2012) |
Относительное удлинение при разрыве | % | не менее | 350 | ГОСТ 11262-2017 (ISO 527-2:2012) |
Диапазон рабочих температур | °C | - | -38…+70 | - |
Видимые дефекты | - | - | отсутствие видимых дефектов | ГОСТ EN 1850-2-2011 |

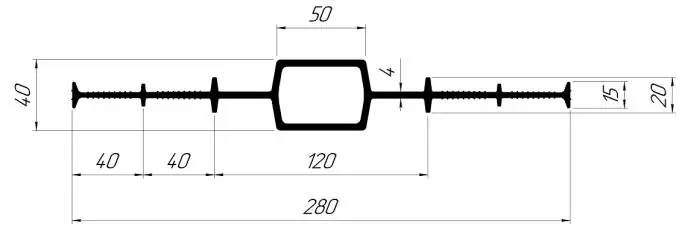

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:
Марка | Изображение (поперчное сечение) | Примечание |
ДШ-В-280 |
![]() |
Для герметизации вертикальных и горизонтальных деформационных швов бетонирования при новом строительстве. Гидрошпонки крепятся вязальной проволокой к арматурному каркасу с шагом 250-300 мм. Соединение гидрошпонок между собой рекомендуется производить сваркой при помощи специального оборудования. |
Внутренние гидроизоляционные шпонки ТН Фундамент ДШ-В предназначены для герметизации деформационных швов бетонирования при строительстве подземных и заглубленных конструкций зданий и сооружений различного назначения и класса ответственности. Данный тип гидрошпонки устанавливается внутри железобетонных конструкций.
