Анкер TERMOCLIP (ТЕРМОКЛИП) Cтена V1

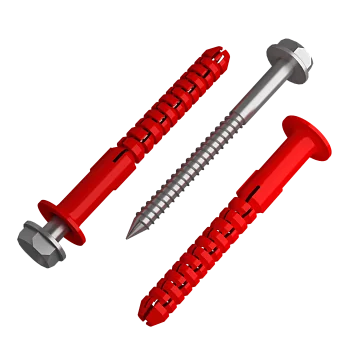

TERMOCLIP Cтена V1 состоит из полиамидной гильзы с плоским бортиком и закручиваемого распорного элемента с шестигранной головкой с пресс-шайбой, выполненного из коррозионностойкой или углеродистой стали с антикоррозионным покрытием.

Точки продаж

Описание

Характеристики

Применение

Документация

Вопросы

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

придает прочность конструкции;
долговечность;
простота применения.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

Просверливается отверстие перпендикулярно плоскости строительного основания (без ударного импульса для слабонесущих оснований). Глубина отверстия должна превышать заданную глубину анкеровки как минимум на 20 мм. Отверстие перед установкой дюбеля должно быть прочищено от остатков сверления. Вкручивание распорного элемента с шестигранной головкой выполняется при помощи насадки MG H (SW 13) и динамометрического ключа или шуруповерта при номинальной скорости вращения не более 400 об/мин. Рекомендованный момент вкручивания в зависимости от установочных параметров и плотности.

УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ ТОВАРА (МАТЕРИАЛА):

Изделия транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта. Допускается транспортирование изделий на расстояние до 500 км в открытых автотранспортных средствах, с обязательной защитой от атмосферных осадков.

УСЛОВИЯ ХРАНЕНИЯ ТОВАРА (МАТЕРИАЛА):

Изделия должны храниться упакованными и уложенными на поддоны. Поддоны должны располагаться на сухой ровной поверхности. В течение всего срока хранения изделия должны быть защищены от воздействия атмосферных осадков и попадания прямых солнечных лучей.

ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ ТОВАРА (МАТЕРИАЛА):

12 месяцев.

СВЕДЕНИЯ ОБ УПАКОВКЕ:

Упаковывается в коробки. Коробки должны храниться на поддонах в закрытом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов.

КОДЫ ПО КЛАССИФИКАТОРАМ:

ТН ВЭД ЕАЭС: 3925 90 800 9
ОКПД2 (ОК 034-2014): 22.23.19.190

КОДЫ ЕКН ПРОДУКТОВ ДЛЯ ЗАКАЗА:

128697 - TERMOCLIP Cтена V1 10х80 (150 шт/кор)
128698 - TERMOCLIP Cтена V1 10х100 (150 шт/кор)
128699 - TERMOCLIP Cтена V1 10х120 (130 шт/кор)
128700 - TERMOCLIP Cтена V1 10х140 (130 шт/кор)
128701 - TERMOCLIP Cтена V1 10х160 (130 шт/кор)

Технические характеристики:

Наименование показателя	Ед. изм.	Критерий	Значение	Метод испытания
Усилие вырыва из бетона	кН	не менее	22	по спецификации производителя
Усилие вырыва из кирпича	кН	не менее	16	по спецификации производителя
Усилие вырыва из щелевого кирпича	кН	не менее	3,3	по спецификации производителя
Усилие вырыва из керамического блока	кН	не менее	4,5	по спецификации производителя
Усилие вырыва из газобетона	кН	не менее	5	по спецификации производителя
Минимальная температура эксплуатации	ºC	не ниже	-50	по спецификации производителя
Максимальная температура эксплуатации	ºC	не выше	80	по спецификации производителя
Коррозионная стойкость	лет	не менее	50	по спецификации производителя

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:

Наименование показателя	Ед. изм.	Критерий	Значение	Метод испытаний
Диаметр анкера	мм	-	10	по спецификации изготовителя

На ваши вопросы отвечают специалисты компании Технониколь

Предназначен для крепления кронштейнов навесных фасадных систем с воздушным зазором (НФС) и других строительных нагружаемых конструкций и изделий промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.), к несущему основанию из конструкционных и теплоизоляционно-конструкционных материалов, к наружным и внутренним конструкциям зданий и сооружений различного назначения.

Изделие применяется на зданиях и сооружениях различной высотности в соответствии с Техническим регламентом "О безопасности зданий и сооружений" №384-ФЗ, для всех климатических и ветровых зон Российской Федерации. Допускается применение в сейсмоопасных регионах Российской Федерации при землетрясениях до 9 баллов. класс пожарной опасности в составе НФС К0 по ГОСТ 31251.

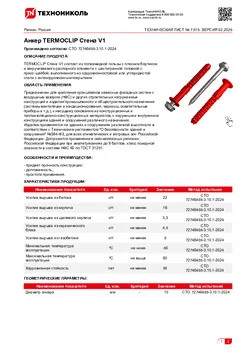

Технический лист
