TAIKOR Primer 210
Однокомпонентный грунт глубокого проникновения на основе органического преполимера для бетонных, ЖБ и др. минеральных оснований. Проникая в поры основания, функционирует самостоятельно или как связующий слой между основанием и последующим полимерным покрытием TAIKOR Elastic 300 или TAIKOR Top 400.
Производство работ:
Согласно инструкциям на системы ТАЙКОР. Необходимо выполнить подготовку поверхности, подготовку материала к работе, нанесение материала с соблюдением температурно-влажностных и временных параметров, контроль качества нанесения в процессе работ и после их завершения.
Бетонные поверхности должны быть ровными, сухими, чистыми, без пыли, масел, отслоившихся участков и т.д. Каверны, выбоины и трещины должны быть отремонтированы подходящим ремонтным составом.
TAIKOR Primer 210 необходимо слегка перемешать вручную, или методом встряхивания емкости до ее вскрытия, или низкооборотным смесителем (не более 150 об/мин).
Нанести на поверхность с помощью кисти, валика или с помощью механизированного распыления. TAIKOR Primer 210 рекомендуется к нанесению за 1 слой до появления легкого глянца на поверхности. Фактический расход материала зависит от пористости основания.
Скорость высыхания TAIKOR Primer 210 зависит от температуры и влажности окружающего воздуха.
В случае превышения максимального времени выдержки грунта (24 часа), перед нанесением последующего ПУ покрытия, необходимо тщательно очистить от пыли и высушить от влаги существующий слой TAIKOR Primer 210. Влажность грунта должна быть ниже 4%. Далее слегка зачистить существующий слой TAIKOR Primer 210 вручную, с помощью наждачной бумаги или механически, а затем нанести новый слой грунта TAIKOR Primer 210. Последующее полимерное покрытие наносить, соблюдая время выдержки грунта 3‑24 часа.
При производстве работ руководствоваться СП 28.13330.2017.
Не применять вблизи источников открытого огня. Работы проводить в хорошо проветриваемых помещениях, в средствах индивидуальной защиты. Избегать попадания на кожу и в глаза.
Хранение:
Хранить в сухом, защищенном от солнечных лучей месте, в неповрежденной оригинальной упаковке при температуре от +5 °С до +35 °С. Гарантийный срок хранения 12 месяцев.
Допускается временное хранение или транспортирование при низких температурах до минус 20 °С в течение не более двух недель. После хранения или транспортирования при низких температурах, необходимо выдержать материал при температуре не ниже +18 °С до возвращения в исходное состояние, но не менее суток. После вскрытия тары, весь материал необходимо использовать. Хранение полимерной композиции во вскрытой и повторно закрытой таре не допускается.
Транспортирование:
Транспортирование материала должно производиться в соответствие с требованиями ГОСТ 9980.5-2009. Перевозка материала осуществляется всеми видами транспорта крытого типа.
Сведения об упаковке:
Евроведро 8 кг.

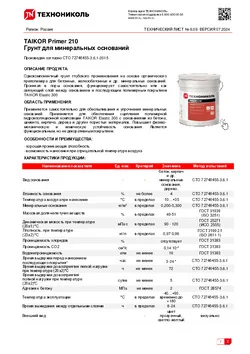

| Наименование показателя | Ед. изм. | Значение | Метод испытания |
| Условия нанесения: | |||
| Вид основания | - | бетон, кирпич и др. минеральные основания, дерево | СТО 72746455-3.6.1-2015 |
| Влажность основания, не более | % | 4 | СТО 72746455-3.6.1-2015 |
| Температура воздуха при нанесении | °С | -10…+35 | СТО 72746455-3.6.1-2015 |
| Приблизительный расход материала на один слой: | |||
| Минеральные основания |
кг/м2 |
0,200-0,300 | СТО 72746455-3.6.1-2015 |
| Свойства материала и покрытия: | |||
| Массовая доля нелетучих веществ | % | 49-51 |
ГОСТ 31939-2012 (ISO 3251:2008) |
| Динамическая вязкость при температуре (20±1)°С, не более | мПа·с | 90 - 120 | ГОСТ 25271-93 |
| Плотность, при температуре (20±2)°С | кг/л | 0,97-0,99 |
ГОСТ 31992.1-2012 (ISO 2811-1:2011) |
| Адгезия к бетону, не менее | МПа | 2 (отрыв по бетону) | ГОСТ 28574-2014 |
| Водопоглощение | % | 0,7 | ГОСТ 12730.3-78 |
| Температура эксплуатации | °С | -40…+90, временно до +180 | СТО 72746455-3.6.1-2015 |
| Проницаемость хлоридов | отсутствует | СТО 72746455-3.6.1-2015 | |
| Проницаемость СО2 | отсутствует | СТО 72746455-3.6.1-2015 | |
| Время выдержки перед нанесением последующего покрытия* | час | 3-24 * | СТО 72746455-3.6.1-2015 |
| Время выдержки до восприятия легкой нагрузки при температуре (20±2)°С, не менее | ч | 72 | СТО 72746455-3.6.1-2015 |
| Время выдержки до восприятия полной нагрузки при температуре (20±2)°С, не менее | сутки | 5 | СТО 72746455-3.6.1-2015 |
| Время полной полимеризации при температуре 20±2°С, не менее | сутки | 7 | СТО 72746455-3.6.1-2015 |
| Декоративные свойства | - | цвет прозрачный, светло-желтый | Визуально |
* Время выдержки перед нанесением последующего покрытия зависит от влажности, температуры и впитывающей способности основания. Оптимальное время высыхания грунтовочного слоя – минимальное, как только грунт станет доступен для хождения. В случае превышения максимального времени выдержки перед нанесением последующего покрытия проводятся дополнительные мероприятия.
Здравствуйте. В процессе применения можно промыть инструмент растворителем КСИЛОЛ или Р-4. После высыхания материалов инструмент не отмыть.
Здравствуйте. Выполнение галтели с применением TAIKOR Primer 210 не актуально, на сегодняшний день рекомендуем выполнять галтели из безусадочного состава на цементной или полимерной основе (25х25 мм).
Применяется для обеспечения сцепления полимерной гидроизоляционной композиции TAIKOR Elastic 300 и защитной полимерной композиции TAIKOR Top 400 с основаниями из бетона, цемента, кирпича, дерева и других пористых материалов. Применяется самостоятельно для обеспыливания и упрочнения минеральных оснований. Повышает физико-механическую и химическую устойчивость основания. Является функциональным, но не декоративным покрытием.
