Меню
Открыть сайдбар

TAIKOR Primer 140

Линейка премиальных материалов

Двухкомпонентное цинконаполенное эпоксидное грунтовочное покрытие. При нанесении на стальную поверхность образует прочную водонепроницаемую, антикоррозионную пленку с дополнительным протекторным механизмом защиты.

Двухкомпонентное цинконаполенное эпоксидное грунтовочное покрытие. При нанесении на стальную поверхность образует прочную водонепроницаемую, антикоррозионную пленку с дополнительным протекторным механизмом защиты.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

  • обеспечивает протекторную защиту стали;
  • высокий срок службы;
  • устойчиво к воздействию агрессивных сред.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

  • ТИ-АНТ-04 ТЕХНОЛОГИЧЕСКАЯ ИНСТРУКЦИЯ по защите от коррозии стальных строительных конструкций системой ТН-АНТИКОР Мост на основе эпоксидных материалов TAIKOR

Согласно инструкции по применению материала и технических инструкций на системы ТАЙКОР.

Перед применением материал TAIKOR Primer 140 должен быть выдержан при температуре не ниже +18ºС в течение суток, компоненты А и В тщательно перемешать каждый в своей транспортировочной таре. Особое внимание уделяется перемешиванию цинкового порошка в компоненте А.

После перемешивания компоненты необходимо смешать в соотношении 100:7 по массе и тщательно перемешать до однородной консистенции и выдержать состав примерно 10-15 мин. После перемешивания состава материал можно разбавить специальным разбавителем TAIKOR Thinner 02 в количестве до 10% по массе (разбавитель добавлять через 15 мин после смешения компонентов).

Подготовка поверхности – обезжиривание до первой степени по ГОСТ 9.402, абразивоструйная очистка до степени Sa 2½ по ГОСТ Р ИСО 8501-1, обеспыливание.

Методы нанесения – безвоздушное или пневматическое распыление, кистями, валиками.

В случае применения для окраски металла, предназначенного под электросварку, толщина слоя в местах сварного шва не должна превышать 20 мкм.

В процессе работы, грунт TAIKOR Primer 140 необходимо периодически перемешивать во избежание осаждения цинкового порошка.

При производстве работ руководствоваться СП 28.13330.2017, контролировать температуру и относительную влажность воздуха, температуру поверхности, температуру точки росы (температура поверхности должна быть на 3°С выше температуры точки росы).

Не применять вблизи источников открытого огня. Работы проводить в хорошо проветриваемых помещениях, в средствах индивидуальной защиты. Избегать попадания на кожу и в глаза.

УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ ТОВАРА (МАТЕРИАЛА):

Транспортирование материала должна производиться в соответствие с требованиями ГОСТ 9980.5. Перевозка материала осуществляется всеми видами транспорта крытого типа.

УСЛОВИЯ ХРАНЕНИЯ ТОВАРА (МАТЕРИАЛА):

Хранить в сухом, защищенном от солнечных лучей месте, в неповрежденной оригинальной упаковке при температуре от минус 40 °С до плюс 40°С.

ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ ТОВАРА (МАТЕРИАЛА):

24 мес.

КОДЫ ПО КЛАССИФИКАТОРАМ:

ТН ВЭД ЕАЭС: 3208 20 9009
ОКПД2 (ОК 034-2014): 20.30.12.140
КСР: 20.30.12.140.14.4.01.09-0002-000
ФССЦ: 14.4.01.09-0002

Смотрите также
Технические характеристики:
Наименование показателя Ед. изм. Критерий Значение Метод испытаний
Вид основания - - Сталь, бетон ТУ 2313-105-72746455
Температура воздуха при нанесении °С в пределах +5…+30 ТУ 2313-105-72746455
Относительная влажность воздуха % не более 80 ТУ 2313-105-72746455
Массовая доля нелетучих веществ % в пределах 86,5-88,5 ГОСТ 31939
Плотность, при температуре (20±2) °С
(после смешивания)
г/см³ 2,7±0,1 ГОСТ 31992.1 (ISO 2811-1)
Время высыхания до степени 1, при температуре (20±2)°С ч не более 1 ГОСТ 19007
Время высыхания до степени 3, при температуре (20±2)°С ч не более 4 ГОСТ 19007
Время высыхания до степени 3, при температуре +120°С ч не более 0,5 ГОСТ 19007
Жизнеспособность состава после
смешивания компонентов, при температуре +23°С
ч 1,5 ГОСТ 27271 (ISO 9514)
Соотношение компонентов А:В, по массе части 100:7 ТУ 2313-105-72746455
Расход на один слой кг/м² 0,270-0,315 ТУ 2313-105-72746455
Толщина одного слоя мкм 60-70 ТУ 2313-105-72746455
Время выдержки перед
последующими слоями при температуре (20±2)°С
ч не менее 4 ТУ 2313-105-72746455
Время полной полимеризации
покрытия при температуре выше +18°С
сут не менее 5 ТУ 2313-105-72746455
Внешний вид - Цвет серый, матовый, допускается легкая шероховатость визуально
Адгезия к стали балл не более 1 ГОСТ 15140
Прочность пленки при ударе см не менее 50 ГОСТ 4765
Эластичность при изгибе мм не менее 1 ГОСТ 29309
Температура эксплуатации °С в пределах -60…+110 ТУ 2313-105-72746455
Стойкость пленки к статическому
воздействию 3%-ого раствора NaCL
при температуре (20±2)°С
ч не менее 24 ГОСТ 9.403, метод А

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:

Наименование показателя Ед. изм. Критерий Значение Метод испытаний
Масса нетто кг - 25; 1,75 ТУ 2313-105-72746455
На ваши вопросы отвечают специалисты компании Технониколь
Задать вопрос
Хотите задать вопрос? Напишите нам!
Выберите вашу сферу
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.

Применяется в качестве высокопрочного химстойкого грунтовочного покрытия в системах антикоррозионной защиты ответственных стальных сооружений и изделий, эксплуатируемых во влажной промышленной атмосфере, а также в контакте с пресной и морской водой (металлоконструкций, мостовых сооружений, оборудования, железнодорожного, морского, речного транспорта и т.д.). Благодаря протекторному механизму защиты обеспечивает высокую долговечность (более 25 лет), противокоррозионную стойкость и водостойкость системы покрытия.

Рекомендуется применять в комплексной системе с эпоксидным материалом TAIKOR Primer 150 и полиуретановой финишной эмалью TAIKOR Top 425. Может эксплуатироваться в условиях высокой коррозионной активности.

Рекламные материалы

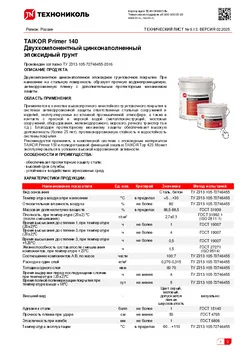

Технический лист
Экспертные заключения
Cертификаты
Отзывы
Подпишитесь на рассылку и получите бонус в первом письме
Также вас ждут:
  • Лайфхаки
  • Статьи
  • Анонсы мероприятий
  • Акции
  • Спецпроекты
Выберите вашу сферу

ПРЕДУПРЕЖДЕНИЕ: Данный сайт использует cookie-файлы для хранения информации на персональном компьютере пользователя. Некоторые из этих фалов необходимы для работы нашего сайта; другие помогают улучшить пользовательский интерфейс. Пользование сайтом означает согласие на хранение cookie-файлов. Просим внимательно ознакомиться с Политикой конфиденциальности.
