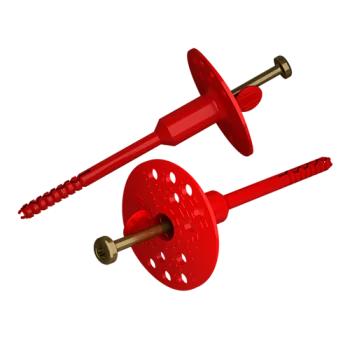

Фасадный крепеж TERMOCLIP Стена ISOL MS
Тарельчатый дюбель для крепления теплоизоляции к несущему основанию выполнен из морозостойкого ударопрочного полиэтилена высокой плотности.
Закручивающийся распорный элемент выполнен из гальванической оцинкованной стали с резьбой и шлицом для закручивания.
Тарельчатый элемент с теплогидроизоляционной заглушкой.
Тарельчатый дюбель для крепления теплоизоляции к несущему основанию выполнен из морозостойкого ударопрочного полиэтилена высокой плотности.
Закручивающийся распорный элемент выполнен из гальванической оцинкованной стали с резьбой и шлицом для закручивания.
Тарельчатый элемент с теплогидроизоляционной заглушкой.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- закручиваемый способ установки;
- инструмент для закручивания Т30;
- не предназначен для деревянных и деревосодержащих оснований.
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
- СТО 72746455-4.4.2-2019 Системы фасадные тонкослойные композиционные ТЕХНОНИКОЛЬ для теплоизоляции зданий. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
- СТО 72746455-4.4.3-2024 Система фасадная наружного утепления зданий навесная с воздушным зазором ТН- ФАСАД ВЕНТ. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
- СТО 72746455-4.4.1.4-2020 Система фасадная наружного утепления зданий с лицевой кладкой ТН-ФАСАД СТАНДАРТ. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ ТОВАРА (МАТЕРИАЛА):
Транспортирование упаковок с крепежом следует производить в крытых транспортных средствах на поддонах в горизонтальном положении в соответствии с ГОСТ Р 58359-2019.
УСЛОВИЯ ХРАНЕНИЯ ТОВАРА (МАТЕРИАЛА):
Коробки должны храниться на поддонах, в закрытом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов.
СВЕДЕНИЯ ОБ УПАКОВКЕ:
Дюбель упаковывается в картонную упаковку. Количества крепежа в упаковке зависит от длины телескопического крепежа.
ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ ТОВАРА (МАТЕРИАЛА):
Гарантийный срок хранения – не более 12 месяцев с момента изготовления.
КОДЫ ПО КЛАССИФИКАТОРАМ:
ТН ВЭД ЕАЭС: 3925 90 100 0
ОКПД2 (ОК 034-2014): 22.23.19
| Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытания |
| Минимальная температура эксплуатации | °С | не ниже | -50 | СТО 72746455-3.9.32-2024 |
| Максимальная температура эксплуатации | °С | не выше | 80 | СТО 72746455-3.9.32-2024 |
| Цвет тарельчатого дюбеля | - | - | красный | визуальный |
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ:
| Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
| Диаметр дюбеля | мм | - | 8 | ГОСТ Р 58359-2019 |
| Диаметр тарельчатого элемента | мм | - | 60 | ГОСТ Р 58359-2019 |
| Длина дюбеля | мм | - | 120, 140, 160, 180, 200, 220, 240, 260, 280 | - |
Предназначен для крепления плит теплоизоляционного слоя к основанию из: бетона тяжелого, легкого, ячеистого; полнотелого и пустотелого керамического и силикатного кирпича; натурального камня; полнотелых и пустотелых искусственных бетонных блоках.
Расход тарельчатых анкеров на единицу площади фасада определяют с учетом расчетного сопротивления тарельчатого анкера вытягивающему усилию из основания, ветрового региона и типа местности, но не менее 5 шт./м².
Закручивание распорного элемента выполняется только один раз при числе оборотов не более 400 об/мин.
