Воронки ТехноНИКОЛЬ с обжимным фланцем,110
Воронки ТехноНИКОЛЬ с листвоуловителем и обжимным фланцем из нержавеющей стали используются для водоотвода с поверхности кровли в системах внутреннего водостока. Благодаря механическому способу фиксации кровельного ковра с воронкой применяется для всех типов рулонных материалов. Изготавливается из блок-сополимера этилена и пропилена устойчивого к атмосферным воздействиям и ультрафиолетовому излучению. На кровлю, ограниченную парапетом необходимо устанавливать не менее 2-х воронок. Количество воронок зависит от региона и конструкции кровли и определяется расчетом. Воронки с обогревом верхней части необходимо устанавливать в кровлях с внутренним водостоком над холодными неутепленными зданиями, а также в кровлях в которых трубы водоотводящей системы выходят наружу, через фасадную часть здания.
- Описание
- характеристики
- вопросы 1
- Применение

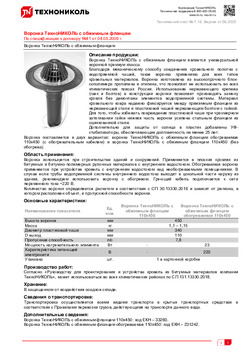

- документация

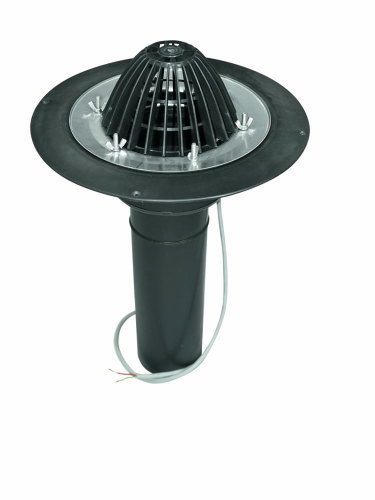

Воронка ТехноНИКОЛЬ с обжимным фланцем является универсальной воронкой премиум класса.
Благодаря механическому способу соединения кровельного полотна с водоприемной чашей, такая воронка применима для всех типов кровельных материалов. Воронка изготовлена из высокопрочного блок-сополимера пропилена и этилена, что позволяет ее использовать во всех климатических поясах России. Использование нержавеющего крепежа (гаек и болтов) в конструкции воронки позволяет производить замену кровли без демонтажа элементов водоприемной системы. Материал кровельного ковра надежно фиксируется между прижимным фланцем из нержавеющей стали и пластиковой чашей нержавеющим болтом с гайкой. Для того, чтобы избежать повреждения пластиковой чаши при чрезмерном затягивании гайки нижняя часть воронки усилена стальным фланцем из оцинкованной стали.
Дополнительно для защиты от солнца в пластик добавлены УФ-стабилизаторы, обеспечивающие долговечность не менее 25 лет.
Воронка поставляется в двух вариантах: воронка ТехноНИКОЛЬ с обжимным фланцем обогреваемая 110х450 (с обогревательным кабелем) и воронка ТехноНИКОЛЬ с обжимным фланцем 110х450 (без обогрева).
Производство работ:
Согласно «Руководству для проектирования и устройства кровель из битумных материалов компании ТехноНИКОЛЬ», может использоваться во всех климатических районах по СП 131.13330.2018.
Хранение:
В защищенном от воздействия осадков складе.
Транспортировка:
Транспортировка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на транспорте данного вида.
Дополнительные сведения:
Воронка ТехноНИКОЛЬ с обжимным фланцем 110х450 - код ЕКН 33260.
Воронка ТехноНИКОЛЬ с обжимным фланцем обогреваемая 110х450 - код ЕКН 231242.
| Наименование показателя | Ед. изм. |
Воронка ТехноНИКОЛЬ с обжимным фланцем 110х450 |
Воронка ТехноНИКОЛЬ с обжимным фланцем обогреваемая 110х450 |
| Высота воронки | мм |
450 |
|
| Масса | кг |
1,1 – 1,15 кг |
|
| Диаметр пластиковой чаши | мм | 340 | |
| D выход | мм | 110 | |
| Пропускная способность | л/с | 7,8 | |
| Мощность нагревательного элемента | Вт | - | 23 |
| Характеристика питающей электросети | В | - | 220 |
| Упаковка | шт. | 1 в картонной коробке | |
Воронку целесообразно подключить через термостат, чтобы обогрев включался при достижении определённой температуры, круглогодично держать греющий кабель включённым. Во время морозов снег не тает, т.к. зона вокруг воронки уже оттаяла, а по основному гидроизоляционному слою – теплопотерь быть не должно (при необходимой толщине теплоизоляции).
Большая часть наледи образуется весной/осенью, во время частых переходов от + к -, поэтому и термостат настраивают на диапазон -5°С до +5°С.
Воронка используется при строительстве зданий и сооружений. Применяется в плоских кровлях из битумных и битумно-полимерных рулонных материалов с внутренним водостоком. Обогреваемая воронка применяется при устройстве кровель с внутренним водостоком над необогреваемыми помещениями. В случае если трубы водоприемной системы внутреннего водостока выходят в цокольной части наружу из здания, рекомендуем использовать воронку с обогревом. Греющий кабель подключается к сети переменного тока ~220 В.
Количество воронок определяется расчетом в соответствии с СП 30.13330.2016 и зависит от региона, в котором расположен объект, и пропускной способности воронки.
