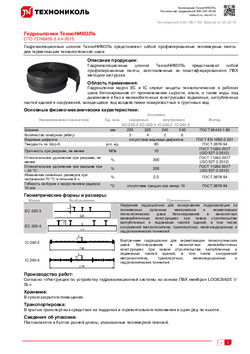

Гидрошпонка ТЕХНОНИКОЛЬ EC-320-4
Наружная гидрошпонка применяется для секционирования гидроизоляционных систем на основе ПВХ-мембран и для герметизации рабочих швов бетонирования.
Наружная гидрошпонка применяется для секционирования гидроизоляционных систем на основе ПВХ-мембран и для герметизации рабочих швов бетонирования. Ширина гидрошпонки 320 мм. Имеет 4 анкера, идущих вдоль гидрошпонки. К мембране приваривается при помощи горячего воздуха.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
- Руководству по проектированию и монтажу гидрошпонок;
- СТО 72746455-4.6.2-2015 Гидроизоляция транспортных тоннелей и подземных сооружений метрополитена из рулонных гидроизоляционных полимерных материалов ТехноНИКОЛЬ. Требования к конструкции
- гидроизоляции, производству работ, контролю качества их выполнения, оборудованию, инструментам и окружающей среде;
- СТО 72746455-4.2.2-2020 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Материалы для проектирования и правила монтажа;
- Руководству по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE;
- Инструкции по устройству гидроизоляционной системы фундамента на основе ПВХ мембран LOGICBASE V-SL.
ТРАНСПОРТИРОВКА:
В крытых транспортных средствах на поддонах, в горизонтальном положении, в один ряд по высоте.
ХРАНЕНИЕ:
В сухом и закрытом помещении. Рекомендуется избегать попадания солнечных лучей.
СВЕДЕНИЯ ОБ УПАКОВКЕ:
Поставляются в бухтах разной длины, упакованные полимерной пленкой.
КОДЫ ПО КЛАССИФИКАТОРАМ:
ОКПД2 22.29.29.000
ТН ВЭД: 3921 90 600 0
| Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
|---|---|---|---|---|
| Ширина | мм | - | 320 | ГОСТ Р 58939-2020 |
| Количество анкерных ребер | - | - | 4 | - |
| Видимые дефекты | - | - | отсутствие видимых дефектов | ГОСТ EN 1850-2-2011 |
| Изменение линейных размеров при нагревании 70 °С в течение 6 ч | % | - | 2,0 | ГОСТ 2678-94 |
| Твердость по Шору А | ус. ед. | не менее | 80 |
ГОСТ 24621-2015 (ISO 868:2003) |
| Прочность при разрыве | МПа | не менее | 10 |
ГОСТ 11262-2017 (ISO 527-2:2012) |
| Относительное удлинение при разрыве | % | не менее | 300 |
ГОСТ 11262-2017 (ISO 527-2:2012) |
| Относительное удлинение при разрыве при – 20 °С | % | не менее | 200 |
ГОСТ 11262-2017 (ISO 527-2:2012) |
| Гибкость на брусе с закруглением радиуса 10 мм | °С | - | отсутствие трещин при минус 10 | ГОСТ 2678-94 |
ГЕОМЕТРИЧЕСКИЕ ФОРМЫ И РАЗМЕРЫ:
| Марка | Изображение (поперечное сечение) | Применение |
|---|---|---|
| EC-320-4 |
 |
Наружные гидрошпонки для зонирования гидроизоляции из полимерных рулонных материалов и герметизации технологических швов бетонирования в монолитных железобетонных конструкциях при новом строительстве заглубленных и подземных частей зданий, в том числе сооружений метрополитена, транспортных, железнодорожных и гидротехнических тоннелей. |
Добрый день. Закрепить можно с помощью гвоздей или маленьких саморезов (см. Инструкцию стр.144-145 и Руководство стр.20-22 + Пункт 5). Крепление должно осуществляться «заподлицо», т.е. шляпка самореза или гвоздя должна быть утоплена или заранее срезана в слое шпонки, после снятия опалубки – все остатки саморезов или гвоздей необходимо тщательно «спилить, обрезать».
Инструкция: https://nav.tn.ru/documents/installinstructions/500317_instructions_Web_Russian_new_ru_ru/
Руководство: https://nav.tn.ru/documents/des_oper_inst/ast_manual_waterstop/
Гидрошпонки марок ЕС и IC служат защиты технологических и рабочих швов бетонирования от проникновения сырости, влаги, а также воды под давлением и без в железобетонных конструкциях подземных, заглублённых частей зданий и сооружений, находящихся под воздействием поверхностных и грунтовых вод.
