Воронки ТЕХНОНИКОЛЬ с обжимным фланцем, 110 - ТЕХНОНИКОЛЬ

Воронки ТЕХНОНИКОЛЬ с обжимным фланцем, 110
Воронки ТЕХНОНИКОЛЬ с обжимным фланцем, 110
Линейка профессиональных материалов

Воронки ТехноНИКОЛЬ с листвоуловителем и обжимным фланцем из нержавеющей стали используются для водоотвода с поверхности кровли в системах внутреннего водостока. Благодаря механическому способу фиксации кровельного ковра с воронкой применяется для всех типов рулонных материалов. Изготавливается из блок-сополимера этилена и пропилена устойчивого к атмосферным воздействиям и ультрафиолетовому излучению. На кровлю, ограниченную парапетом необходимо устанавливать не менее 2-х воронок. Количество воронок зависит от региона и конструкции кровли и определяется расчетом. Воронки с обогревом верхней части необходимо устанавливать в кровлях с внутренним водостоком над холодными неутепленными зданиями, а также в кровлях в которых трубы водоотводящей системы выходят наружу, через фасадную часть здания.

Воронка ТЕХНОНИКОЛЬ с листвоуловителем и обжимным фланцем из нержавеющей стали — универсальная воронка премиум-класса. Механический способ соединения кровельного полотна с водоприёмной чашей позволяет использовать воронку для всех типов рулонных кровельных материалов.

Применяется для водоотвода с поверхности плоских кровель из битумных и битумно-полимерных рулонных материалов, на которых организован внутренний водосток. Обогреваемая воронка применяется при устройстве кровель с внутренним водостоком над необогреваемыми помещениями.

Воронка изготовлена из высокопрочного блок-сополимера пропилена и этилена, устойчивого к атмосферным воздействиям и ультрафиолетовому излучению. Это позволяет использовать её во всех климатических зонах России и гарантирует срок службы не менее 25 лет.

Благодаря нержавеющему крепежу замену кровли можно производить без демонтажа элементов водоприёмной системы. Материал кровельного ковра надёжно фиксируется нержавеющим болтом с гайкой между прижимным фланцем и пластиковой чашей. Нижняя часть воронки усилена стальным фланцем из оцинкованной стали, что предотвращает повреждение пластиковой чаши при чрезмерном затягивании гайки.

Преимущества воронки ТЕХНОНИКОЛЬ с обжимным фланцем, 110

  • Высокие эксплуатационные характеристики
  • Устойчивость к УФ-излучению и атмосферным осадкам
  • Отсутствие коррозии
  • Встроенный листвоуловитель
  • Возможность использования во всех климатических поясах

Поставляется в двух вариантах: с обжимным фланцем обогреваемая 110х450 (с обогревательным кабелем) и с обжимным фланцем 110х450 (без обогрева). Греющий кабель подключается к сети переменного тока 220 В, мощность нагревательного элемента — 23 Вт.

Смотрите также
Технические характеристики:
Наименование показателя Ед. изм.

Воронка ТехноНИКОЛЬ с обжимным фланцем

110х450

Воронка ТехноНИКОЛЬ с обжимным фланцем

обогреваемая 110х450

Высота воронки мм

450

Масса кг

1,1 – 1,15 кг

Диаметр пластиковой чаши мм 340
D выход мм 110
Пропускная способность л/с 7,8
Мощность нагревательного элемента Вт - 23
Характеристика питающей электросети В - 220
Упаковка шт. 1 в картонной коробке
На ваши вопросы отвечают специалисты компании Технониколь
Марат
В техническом листе сказано, что данная воронка применяется в плоских кровлях из битумных и битумно-полимерных рулонных материалов. Может ли данная воронка быть применена для отвода воды из межкровельного желоба устраиваемого на кровле из сэндвич панелей?
18.04.2024
Эксперт Технониколь

Здравствуйте.
Для корректного ответа на ваш вопрос необходимо больше информации о конструктиве, рекомендуем обратиться в службу СРТП в вашем регионе https://nav.tn.ru/services/proektno-raschetnyy-tsentr/raschet-krovli/

Кирилл Николаевич Крайнов
Добрый день. На объект закупили "ВОРОНКА ТЕХНОНИКОЛЬ С ОБЖИМНЫМ ФЛАНЦЕМ ОБОГРЕВАЕМАЯ DN110". Требуется в проект внести узел подключения и монтажный узел (пдф или двг). Спасибо.
18.12.2023
Эксперт Технониколь

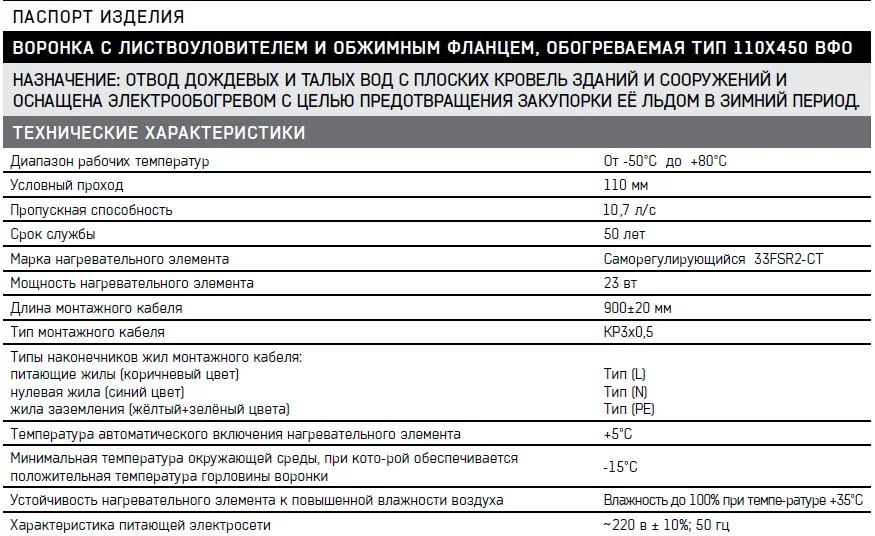

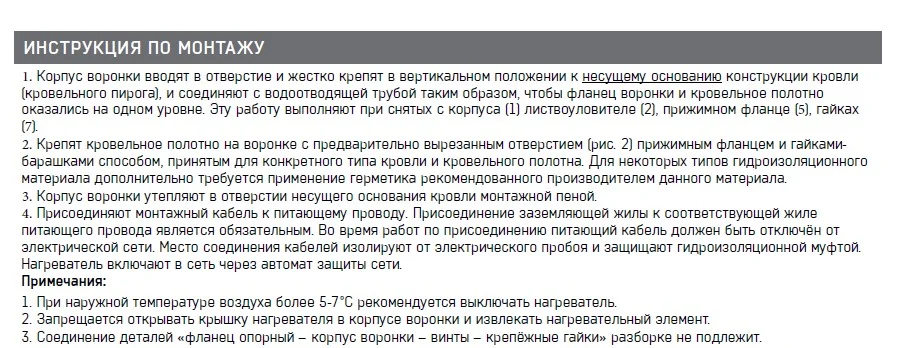

Здравствуйте. Типового узла нет. Ниже прикрепляем инструкцию по монтажу и электротехнические характеристики.



Леонид
Как работает воронка? Она включена круглый год? На каком-то сайте увидел такую информацию: для ограничения подогрева и экономии электроэнергии рекомендуется подключение саморегулирующегося кабеля через термостат, работающий в диапазоне температур от -5°С до +5°С. В противном случае обогрев будет осуществляться при более низких минусовых температурах, что не является обязательным, так как во время морозов снег на кровле не тает и нет необходимости в отводе воды. Почему во время морозов снег не тает, разве подавая электричество на воронку она не будет нагреваться и тем самым снег будет таять?
02.03.2022
Эксперт Технониколь

Воронку целесообразно подключить через термостат, чтобы обогрев включался при достижении определённой температуры, круглогодично держать греющий кабель включённым. Во время морозов снег не тает, т.к. зона вокруг воронки уже оттаяла, а по основному гидроизоляционному слою – теплопотерь быть не должно (при необходимой толщине теплоизоляции).

Большая часть наледи образуется весной/осенью, во время частых переходов от + к -, поэтому и термостат настраивают на диапазон -5°С до +5°С.
Задать вопрос
Хотите задать вопрос? Напишите нам!
Выберите вашу сферу
*Ваш вопрос будет опубликован после модерации
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.

Воронка используется при строительстве зданий и сооружений. Применяется в плоских кровлях из битумных и битумно-полимерных рулонных материалов с внутренним водостоком. Обогреваемая воронка применяется при устройстве кровель с внутренним водостоком над необогреваемыми помещениями. В случае если трубы водоприемной системы внутреннего водостока выходят в цокольной части наружу из здания, рекомендуем использовать воронку с обогревом. Греющий кабель подключается к сети переменного тока ~220 В.

Количество воронок определяется расчетом в соответствии с СП 30.13330.2016 и зависит от региона, в котором расположен объект, и пропускной способности воронки.
