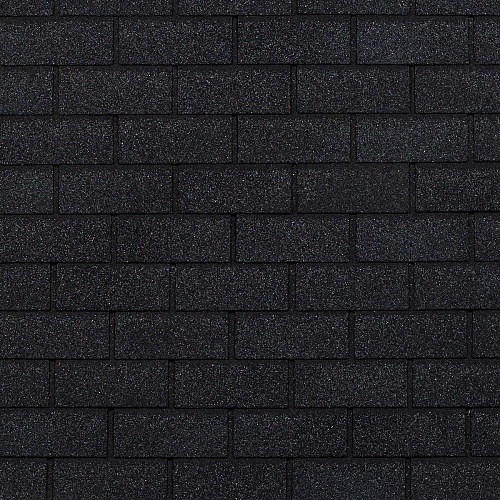

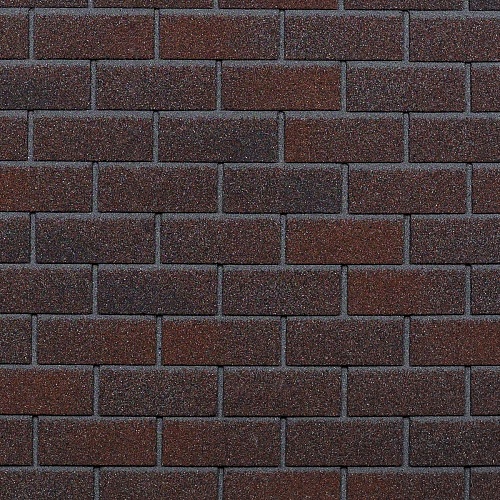

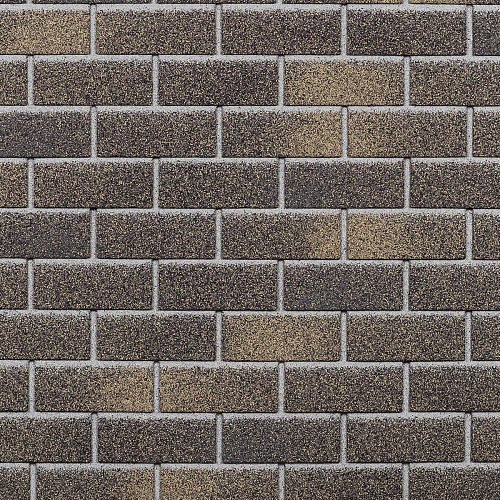

Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK – современный материал для облицовки строения.

Созданная на основе стеклохолста, улучшенного битума и гранулята из натурального базальта, фасадная плитка отличается повышенной герметичностью, устойчивостью к коррозии и колебаниям температур, а также обладает исключительной долговечностью материала и цвета.

Выразительные возможности фасадной плитки ТЕХНОНИКОЛЬ HAUBERK кроются не только в цвете, но и в самом рисунке плитки: их сочетание способно превратить загородный дом в уютное «родовое гнездо», поражающие своими линиями и оригинальностью.

Область применения

Фасадная плитка ТЕХНОНИКОЛЬ HAUBERK применяется для облицовки, реновации и декоративного оформления фасада, его архитектурных элементов (фронтон, входная группа), заборов и ограждений.

Деревянное домостроение Каркасно-щитовые дома Дома из пено- газоблоков Заборы, ограждения, ворота

Ассортимент

Фасадная плитка Комплектующие

Подбор материала

Инструкция по монтажу

Шаг 1. Устройство контробрешетки

Для создания вентилируемого зазора между стеной и финишной отделкой рекомендуется установить вертикально брус с шагом 300 мм и толщиной не менее 25 мм. Для обеспечения капиллярной отсечки деревянных элементов при соприкосновении со стеной рекомендуется подклеить самоклеющийся подкладочный ковер на поверхность, прилегающую к стене.

Шаг 2. Устройство контробрешетки

Первоначально устанавливается контрбрус под размер листа ОСБ.

Шаг 3. Устройство контробрешетки

Далее устанавливаются промежуточные бруски.

Шаг 4. Устройство сплошного основания. Разбежка швов

Основанием фасадной плитки ТЕХНОНИКОЛЬ HAUBERK служат деревянные поверхности толщиной не менее 9 мм. Основание должно быть сухим, сплошным и жестким.

Для зданий без цоколя необходимо обработать нижнюю часть деревянного основания на высоту 150 мм специальными составами на основе оксида меди типа НЕОМИД 430 либо его аналогами для увеличения срока службы конструкции.

Листы ОСБ монтируются со смещением между рядами, «в разбежку», для обеспечения жесткости в местах стыков.

Между листами ОСБ оставляется зазор 2-3 мм для исключения температурных расширений.

Шаг 5. Устройство сплошного основания. Проемы

Для уменьшения риска повреждения Фасадной плитки HAUBERK на углах оконных и дверных проемов (места концентрации напряжений) рекомендуется производить распил листов буквой «Г». Отходность при этом исключается за счет применения обрезков между основными панелями.

Шаг 6. Устройство сплошного основания

Перед монтажом фасадной плитки следует внимательно осмотреть поверхность фасада и устранить все видимые дефекты.

Шаг 7. Разметка поверхности

Перед укладкой фасадной плитки ТЕХНОНИКОЛЬ HAUBERK необходимо нанести на поверхность основания разметочные линии, которые играют роль направляющих и помогают выравнивать фасадную плитку по горизонтали и вертикали.

Шаг 8. Установка цокольного отлива

Для зданий и сооружений с цоколем необходимо предусмотреть установку отлива. Установка отлива начинается с угла дома. Сначала крепится предварительно подрезанный под прямым углом элемент отлива, затем с нахлестом 50 мм монтируют оставшуюся часть цоколя здания или сооружения.

Шаг 9. Монтаж фасадной плитки

Для минимизации тонального дисбаланса перед применением следует перемешать содержимое 5–6 упаковок в случайном порядке. Перед монтажом необходимо удалить силиконизированную пленку с фасадной плитки, закрывающую липкий слой.

Шаг 10. Установка стартовой полосы

Монтаж первого ряда фасадной плитки ТЕХНОНИКОЛЬ HAUBERK начинается от угла дома с отступом от края 5–10 мм. У фасадных плиток, используемых для устройства первого ряда, отрезают «лепестки».

Шаг 11. Монтаж первого и последующих рядов

Каждый гонт фасадной плитки ТЕХНОНИКОЛЬ HAUBERK прибивается на 8 гвоздей.

Шаг 12. Совмещение рядов

Перед монтажом фасадной плитки следует внимательно осмотреть поверхность фасада и устранить все видимые дефекты.

Шаг 13. Монтаж плитки вокруг проемов

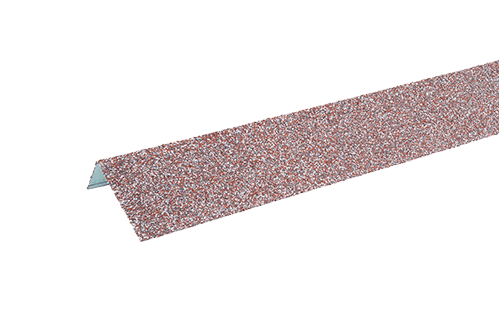

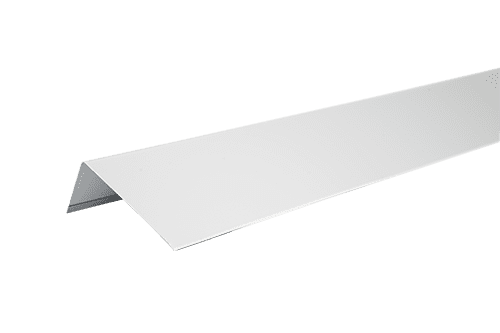

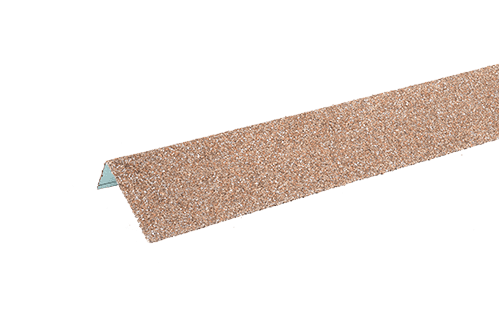

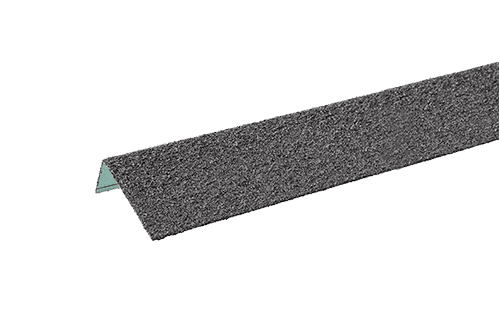

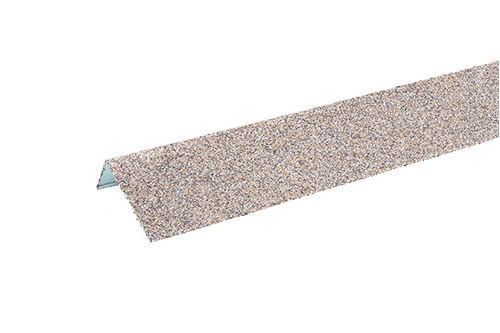

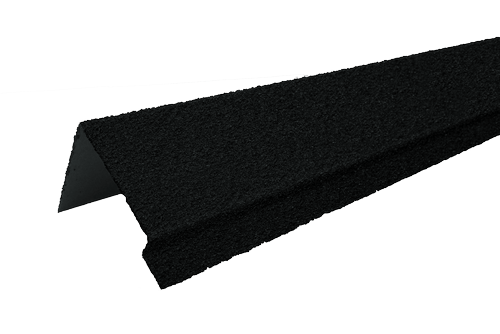

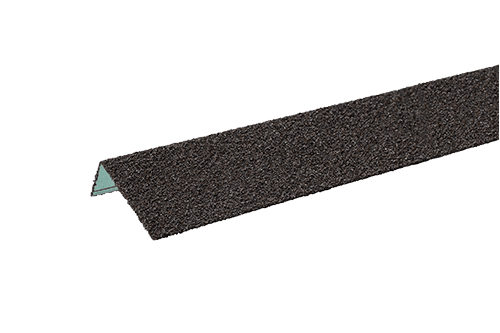

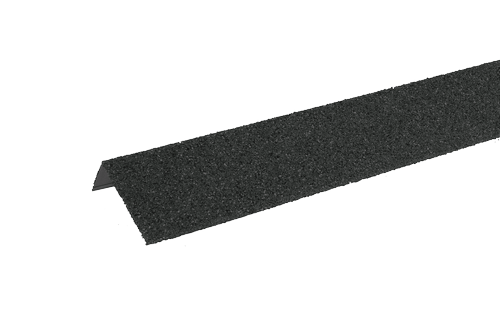

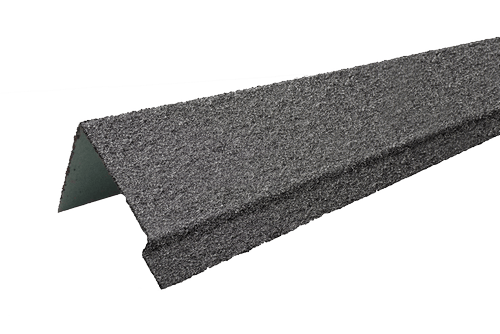

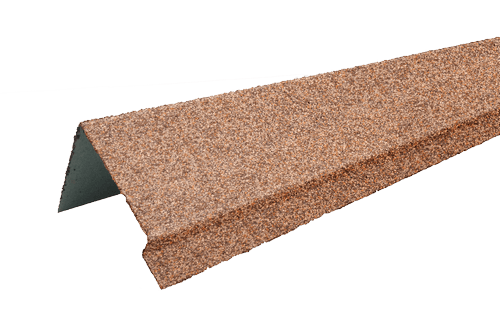

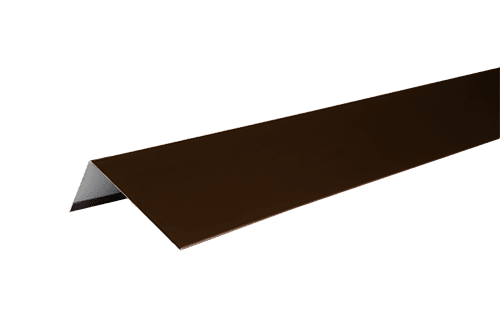

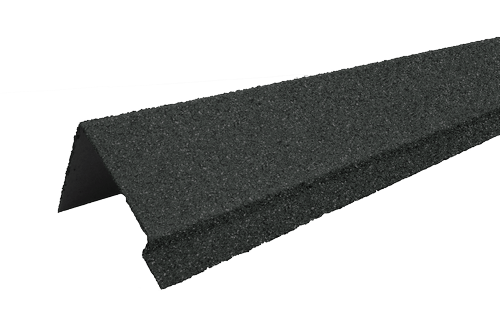

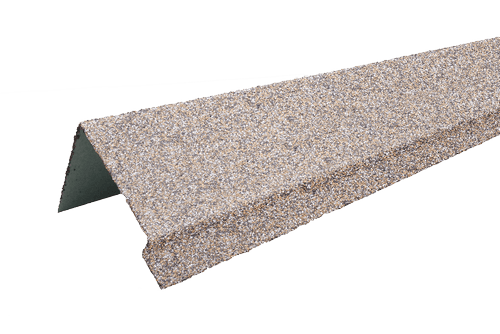

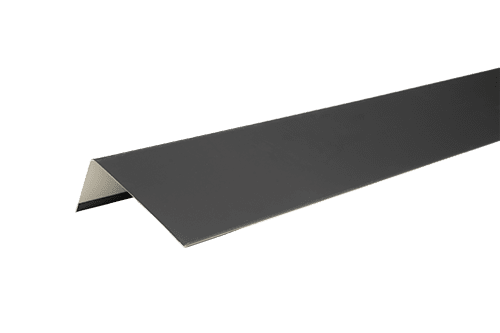

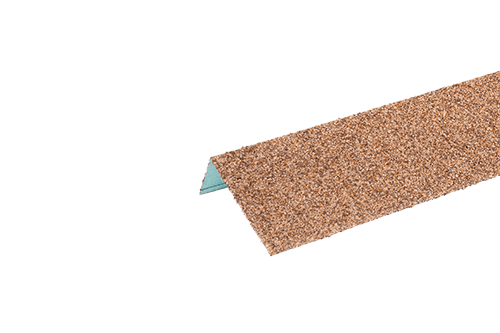

Часть рядовой плитки, выходящая в проем, подрезается с помощью кровельного ножа. Затем монтируют металлический уголок внешний ТЕХНОНИКОЛЬ HAUBERK и отливы.

Шаг 14. Монтаж внешнего уголка сверху проема

Для исключения затекания воды под металлический уголок вверху проема, фасадную плитку монтируют поверх уголка. Лепестки плитки аккуратно подрезают.

Шаг 15. Крепление металлических уголков

Крепление металлических планок осуществляется с двух сторон саморезами с шагом 300 мм. После крепления планок саморезами и придания более эстетичного вида саморез обмазывается Клеем-адгезивом HAUBERK и посыпается посыпкой с фасадной плитки.

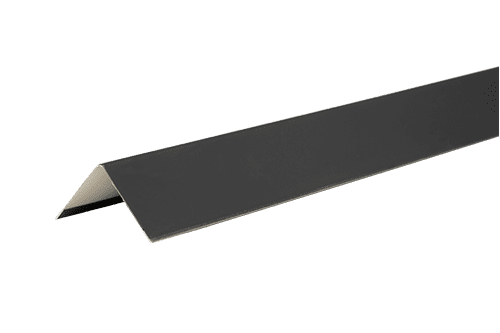

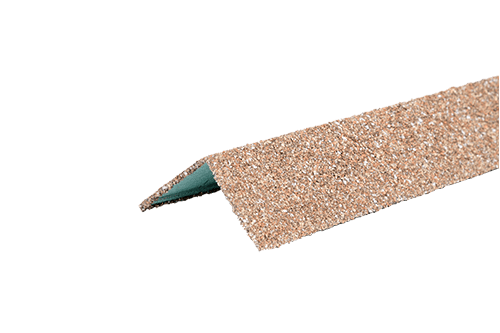

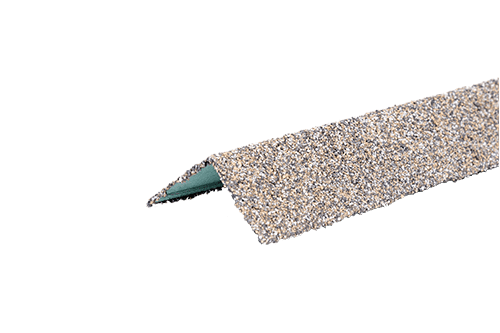

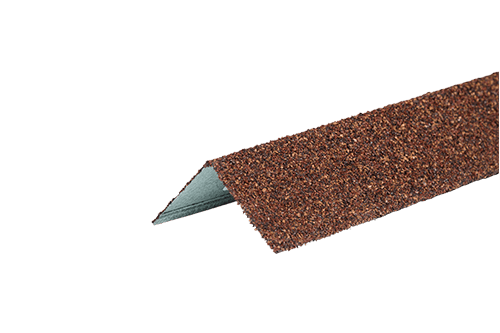

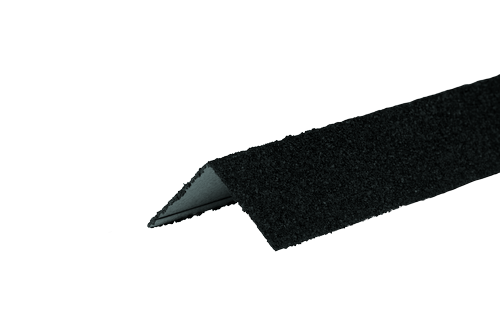

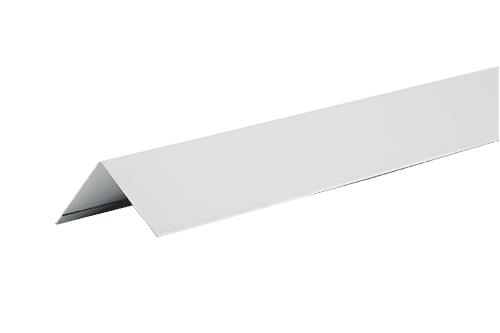

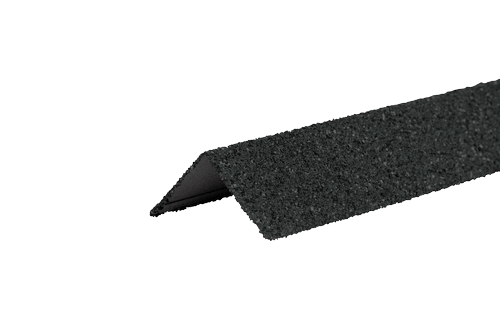

Шаг 16. Оформление внешних углов

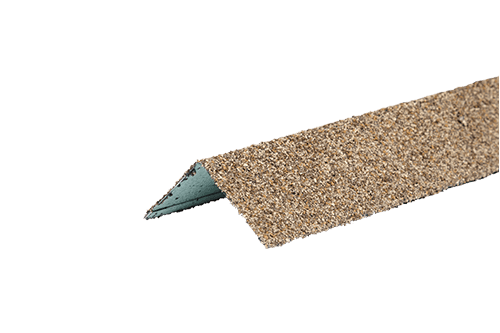

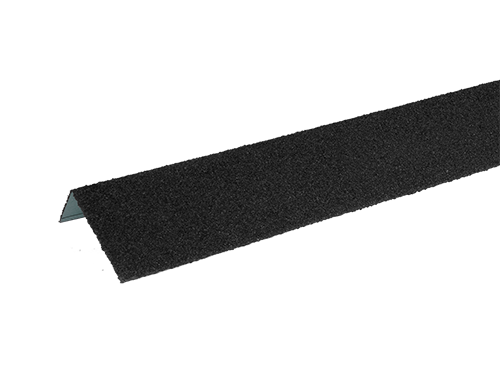

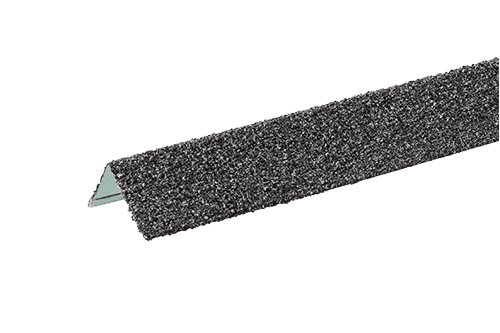

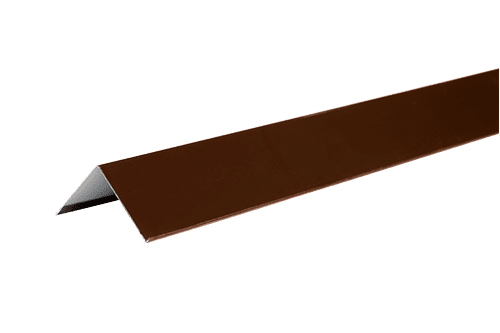

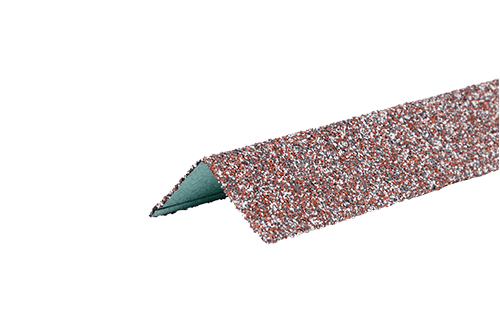

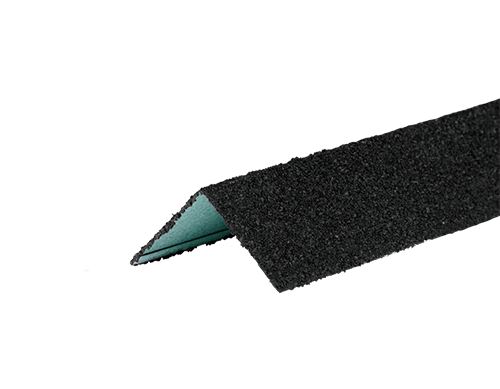

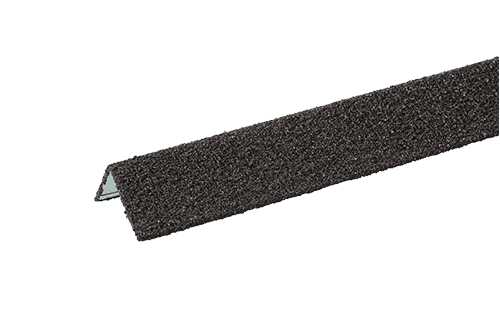

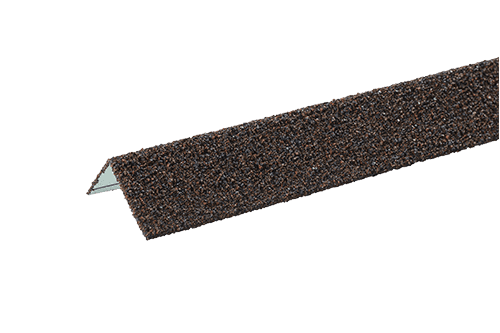

Рядовая плитка, выходящая на внешний угол, подрезается так, чтобы расстояние от ее края до грани угла было 5–10 мм. При устройстве внешних углов используются металлические уголки внешние ТЕХНОНИКОЛЬ HAUBERK. Уголки укладываются снизу-вверх с нахлёстом ~5 см и крепятся с двух сторон специальными саморезами с шагом 300 мм.

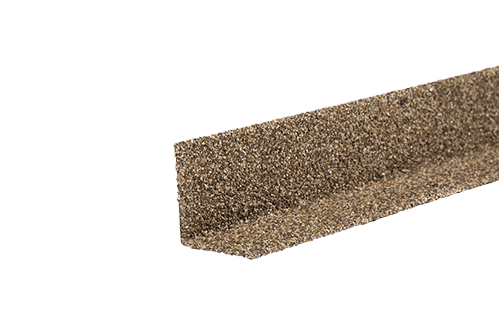

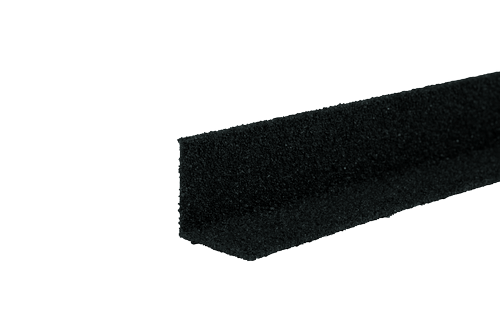

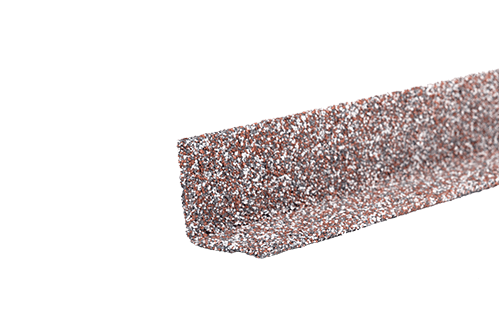

Шаг 17. Оформление внутренних углов

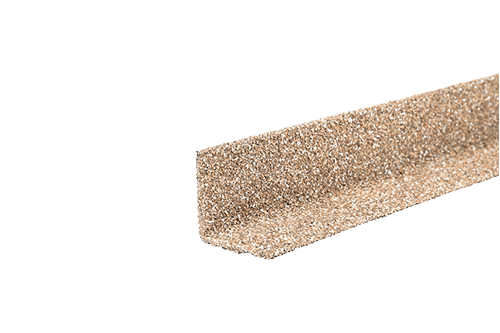

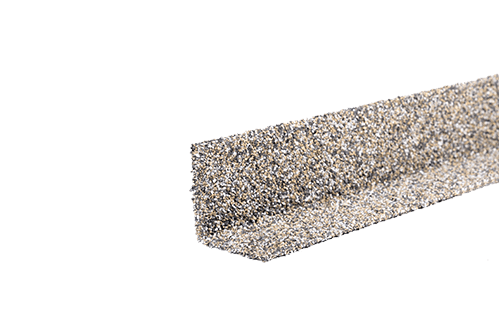

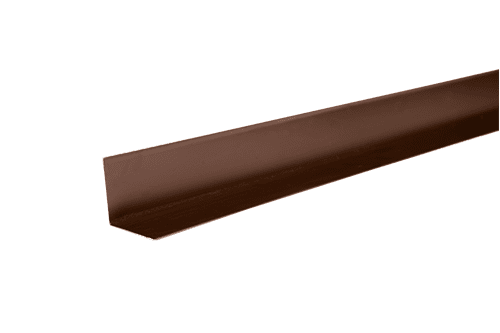

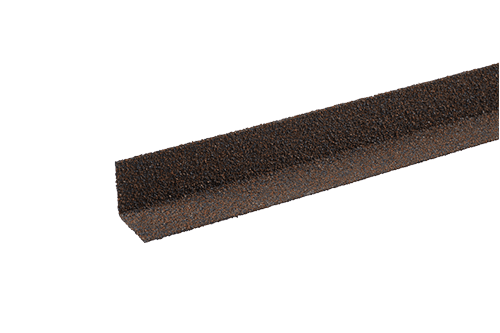

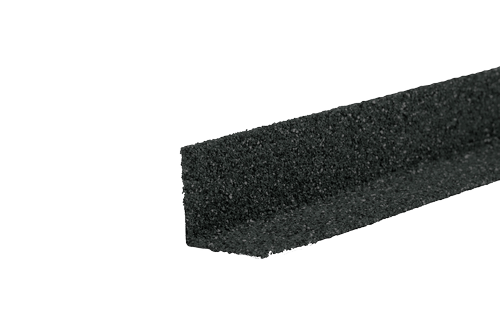

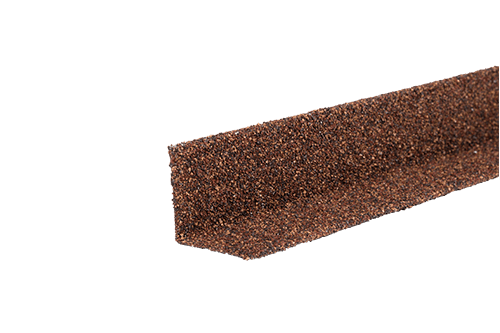

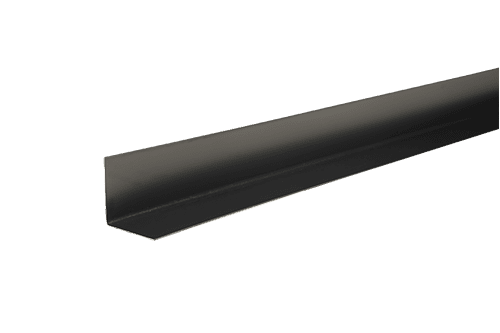

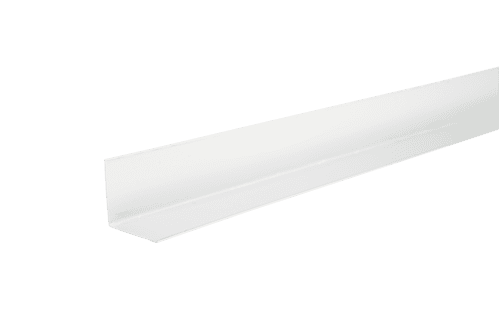

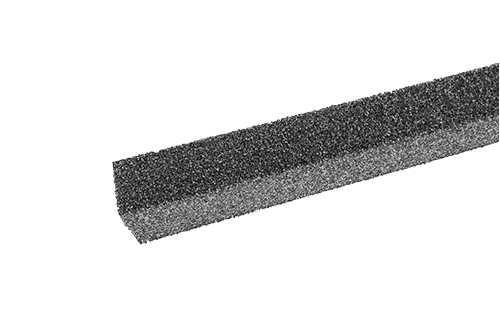

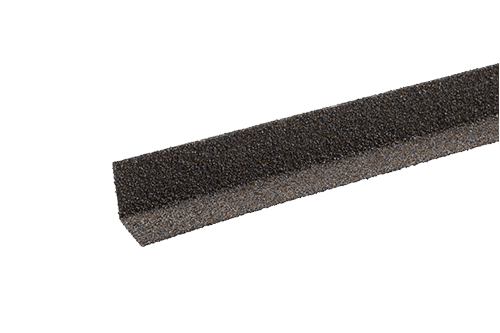

Рядовая плитка, выходящая на внутренний угол, подрезается так, чтобы расстояние от ее края до грани угла было 5–10 мм. При устройстве внутренних углов используются металлические уголки внутренние ТЕХНОНИ-КОЛЬ HAUBERK. Уголки укладываются снизу-вверх с нахлёстом ~5 см и крепятся с двух сторон специальными саморезами с шагом 300 мм

Шаг 18. Оформление примыкания к карнизу

Закончить монтаж фасадной плитки обрамлением примыкания к карнизу наиболее удобным вариантом.

Шаг 19. Использование клея HAUBERK

Склеивание фасадной плитки обеспечивается за счет прогрева липкого слоя плитки строительным феном и прижима к нижележащему ряду. В случае, если не получилось обеспечить приклеивание плиток между собой, то следует проклеить каждую плитку двухкомпонентным клеем-адгезивом 88 ТЕХНОНИКОЛЬ HAUBERK либо его аналогом.

Скачать инструкцию PDF, 2 Мб
