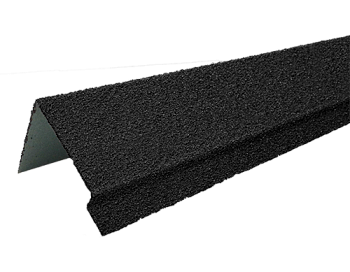

Оконный наличник LUX (гранулят)

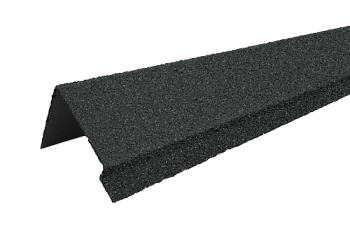

Цвет: Альпийский (Новинка)
Планки, покрытые гранулами из натурального базальта, сохраняют цвет в течение всего срока службы и придают фасаду завершённый эстетичный вид.
Описание
Характеристики
Галерея
Документация
Монтаж
База знаний
Вопросы 1
Оконный наличник (гранулят) производят на основе листа из стали, снаружи покрывают натуральными базальтовыми гранулами. Им отделывают проемы для дверей и окон широкого размера при обшивке здания фасадной плиткой HAUBERK от ТЕХНОНИКОЛЬ.
Особенности
Прочный, защищен от любых атмосферных осадков и ультрафиолетовых лучей. Не выгорает, не подвергается коррозии даже на срезах и в местах царапин на внешнем слое. Долго сохраняет привлекательный вид – более 50 лет. Металлические наличники для окон из базальта выпускаются в 12 цветах, подробно ознакомиться можно в каталоге. Там же указаны актуальные цена, акции и скидки.
Габариты: 1250 * 120 * 100 мм, толщина – 0,45 мм.
Монтажные работы:
Монтировать следует снизу вверх. Оконный отлив устанавливают после монтажа на сам элемент.
Сведения об упаковке: 10 штук
Доступные цвета:
- античный,
- cеро-бежевый,
- мраморный,
- песчаный,
- терракотовый,
- баварский,
- краcный,
- cланец,
- кварцит,
- бельгийский,
- черный,
- шотландский.
Купить оконный наличник (гранулят) LUX можно в наших торговых точках, например, в Казани, Москве или Санкт-Петербурге. Узнать стоимость товара, а также оформить заказ в интернет-магазине — осуществляем доставку по России.
Цветовые решения:
Альпийский (Новинка)
Перуанский (Новинка)

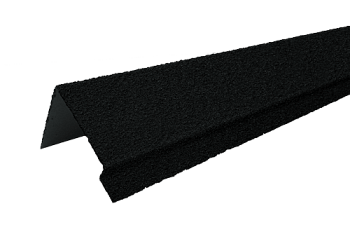

Скандинавский (Новинка)
Фламандский (Новинка)
Античный
Баварский
Бельгийский
Кварцит
Красный
Мраморный
Обоженный
Песчанный
Серо-бежевый
Сланец
Терракотовый
Шотландский
Чёрный
Смотрите также
Технические характеристики:
|
Показатель |
Значение |
|
Бренд |
ТЕХНОНИКОЛЬ HAUBERK |
|
Материал |
Сталь, базальт |
|
Страна происхождения |
Россия |
|
Способ монтажа |
Механическая фиксация |
|
Верхняя сторона |
Гранулят |
|
Размер |
1250 х 120 х 100 мм |
|
Цвет |
Античный |
|
Толщина, мм |
0,45 |
|
Серия |
Кирпич |
На ваши вопросы отвечают специалисты компании Технониколь
Олег
На каком минимальном расстоянии от края фасада должно стоять окно для того, чтобы не мешать монтажу наличника Hauberg lux? Хотелось бы увидеть чертеж наличника Hauberg lux в разрезе.
25.03.2024
Эксперт Технониколь
Здравствуйте.
- 120 – часть, которая уходит на откос;
- 100 – видимая часть на фасаде;
- 30 – отгиб, на который находит фасадная плитка.
При установке надо учитывать, что еще будет уголок на краю фасада 50 мм.
Спасибо за ваш вопрос!
Специалист ответит на вопрос в ближайшее время.
ВИДЕО:
- Все
- #Инструкции
- #Замена фасада
- #Отзывы
- #Промо
- #Объекты
Рекламные материалы

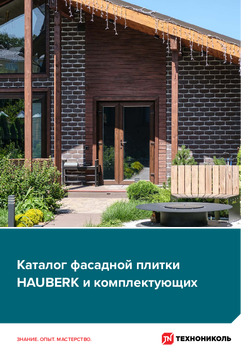

Каталог фасадной плитки HAUBERK и комплектующих
Листовка Hauberk
Плакат
Референс-альбом ФАСАДНАЯ ПЛИТКА HAUBERK
Буклет мини

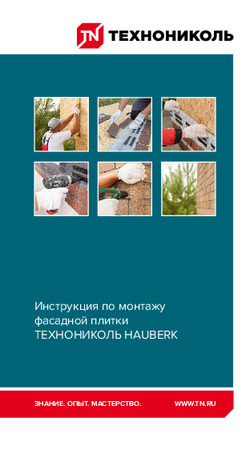

Инструкция по монтажу фасадной плитки ТЕХНОНИКОЛЬ HAUBERK
Инструкция по монтажу фасадной плитки HAUBERK на цоколь, утепленный плитами XPS

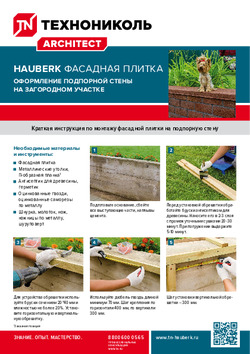

Краткая инструкция по монтажу фасадной плитки на подпорную стену

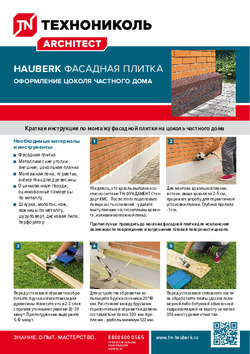

Краткая инструкция по монтажу фасадной плитки на цоколь частного дома
Презентация комплектующих ТЕХНОНИКОЛЬ Hauberk
Таблица подбора комплектующих для фасадной плитки ТЕХНОНИКОЛЬ HAUBERK
Листовка
Cертификаты

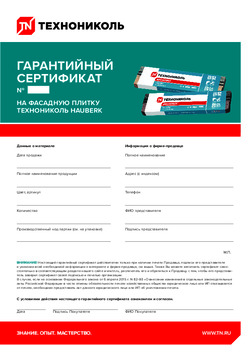

Гарантийный сертификат
Краткое руководство по монтажу фасадной плитки HAUBERK
Выберите вид основания под фасадную плитку
1
Подготовьте прочный, сухой и влагостойкий деревянный настил фасада (фанера ФСФ, плита ОСП-3, шпунтованные или обрезные доски).
2
Монтаж стартовой полосы ведите с угла дома с отступом 5–10 мм. Удалите защитную пленку, отрежьте нижние «лепестки» фасадной плитки и закрепите на оцинкованные гвозди.
3
Уложите первый ряд плитки поверх стартовой полосы. Каждая плитка крепится на 8 оцинкованных гвоздей.
4
Части плитки, выходящие на внешние и внутренние углы дома подрежьте, отступив от угла 5–10 мм.
5
Последующие ряды монтируются со смещением относительно нижнего ряда на половину лепестка (ориентиром служат насечки на верхнем крае фасадной плитки)
6
Внешние углы дома закройте внешними металлическими уголками при помощи окрашенных оцинкованных саморезов по металлу с шагом 30 см.
7
На внутренние углы дома аналогично монтируются внутренние металлические уголки, начиная снизу.
8
Установите оконный отлив на металлический оконный наличник.
9
Фасад готов!
Можно подумать о кровле…
1
Перед монтажом фасадной плитки на основание из плит XPS необходимо нанести разметку для выравнивания рядов плитки. Горизонтальные линии на фасаде наносятся с шагом 800 мм (на цоколе – с шагом 250 мм), а вертикальные с шагом 1000 мм
2
Как правило, цоколь имеет разную высоту из-за перепада высот по участку, в связи с этим монтаж стартовой полосы и 1-го ряда следует начинать от нижней точки цоколя. Монтаж начинается со стартовой полосы. Стартовая полоса изготавливается из рядовой плитки путем отрезания лепестков. Для стартовой плитки используется увеличенное количество крепежа – 8 винтов: 5 шт. снизу, 3 шт. сверху
3
Первый ряд монтируется таким образом, чтобы лепестки перекрывали клеевые полосы и крепеж на стартовой полосе. Схема крепления винтов показана на рис. 10, из расчета: 5 штук на одну плитку. При этом необходимо нижний край шляпки винта располагать на расстоянии 10 мм от верхней точки выреза между лепестками. Расход винтов 50 шт. на кв. м.
4
Последующие ряды монтируются со смещением относительно нижнего ряда на половину лепестка. При этом винты верхнего ряда плитки одновременно крепят нижний ряд. Таким образом, на каждую плитку приходится 10 винтов. При попадании винта в шляпку крепления плит XPS смещайте винт таким образом, чтобы он крепил одновременно и нижележащую плитку и не проглядывался через зазоры между плитами.
5
После монтажа плитки монтируются металлические уголки, наличники и цокольная планка. Уголки монтируются на специальные винтовые нейлоновые дюбеля (рис.12). Таким же образом устанавливаются оконные наличники. Для ускорения монтажа рекомендуем заранее подготовить отверстия в планке под крепеж с шагом 450 мм. Уголки укладываются снизу вверх с нахлестом 50 мм.
