Технология возведения и конструктивные особенности трёхскатной крыши

Трёхскатная крыша — конструкция, которую в частном домостроении применяют для укрытия придомовых построек (крыльца, веранды, гаража, террасы). Поскольку у дома и пристройки есть общая стена, кровля получает одно примыкание к стене, и вместо стандартных четырёх скатов у такой конструкции их остаётся три. В зависимости от габаритов пристроенной к зданию части возводят разные виды трёхскатной крыши, отличающиеся конструктивными особенностями. Подробно рассказываем, как её построить, в чём различия разных видов такой кровли и как выбрать подходящий.

Функции и характеристики

Прежде чем разбираться в том, как сделать трёхскатную крышу, стоит понять её специфику. Скаты монтируют под наклоном, в результате чего такая кровля:

• ускоряет отвод осадков;
• эффективно защищает дом от влаги;
• характеризуется высокой устойчивостью к нагрузкам;
• эстетично выглядит.

У трёхскатной крыши, как и у любой другой пристройки, есть дополнительное экономическое преимущество. Стена дома избавляет от одного из скатов в конструкции, что упрощает монтажные работы и уменьшает расходы на материалы.

Виды конструкций

Такие кровельные конструкции можно возводить на очень разноплановых строениях. Поэтому по своему устройству трёхскатные крыши делятся на несколько типов.

Вальмовые и шатровые конструкции

Для таких кровель дом и примыкающее строение должны располагаться на одном фундаменте, чтобы не возникло конструктивных несоответствий. Поэтому параметры пристройки продумывают на этапе разработки проекта. Отдельные чертежи определяют внешний вид, формат каркаса, размещение элементов обустройства кровли.

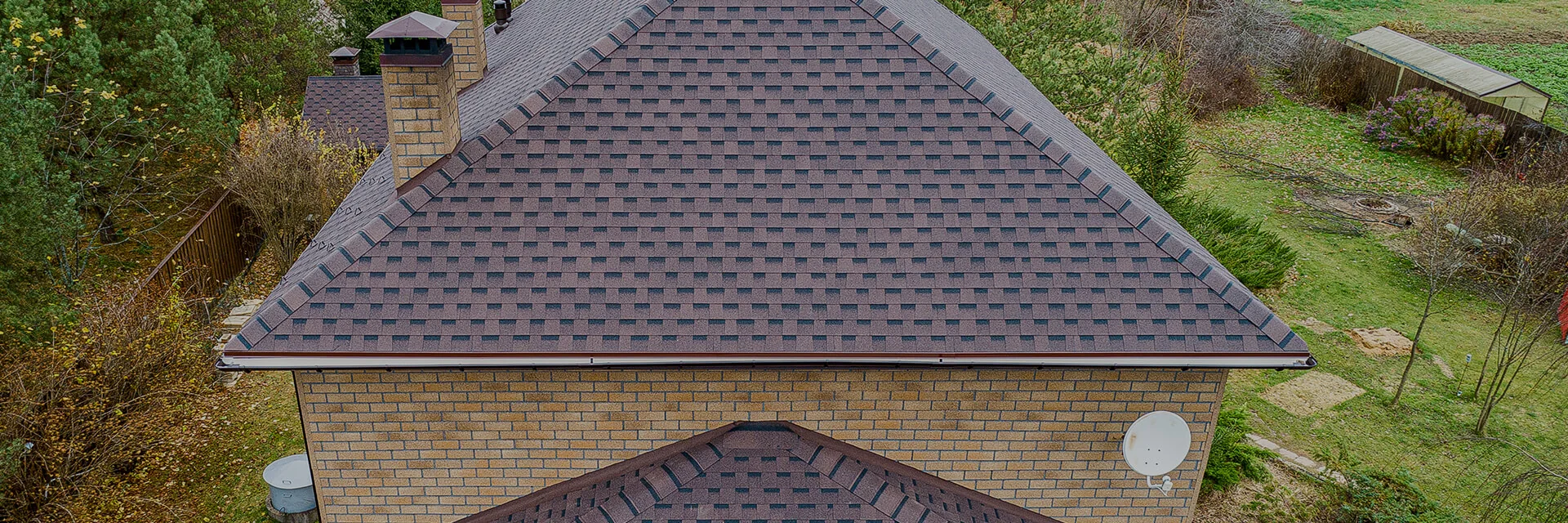

Для зданий прямоугольной формы делают вальмовую конструкцию. Этот вид трёхскатной крыши предполагает формирование скатов трапецеидальных и треугольных. Для такой кровли обязательна установка конькового прогона.

Если придомовая постройка выполнена в форме равностороннего многоугольника, строят шатровое покрытие. Конструктивно оно напоминает пирамиду, поскольку состоит из нескольких треугольников. Два боковых ската равны по размерам, а центральный несколько больше других. Прогон конструкцией не предусмотрен: вместо установки горизонтальной балки формируют коньковый узел.

Классификация по виду утепления

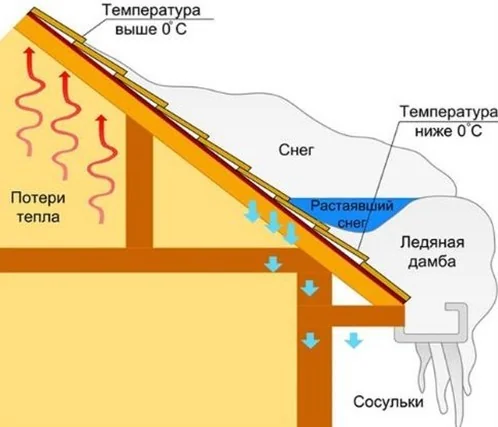

Различают чердачные и бесчердачные скатные кровли. Конструкцию с чердаком утепляют по перекрытиям либо закладывают теплоизоляцию в кровельный пирог. Эта технология позволяет сэкономить на материалах и подходит для неэксплуатируемых чердачных помещений. Утеплитель укладывают только на перекрытия, а стропильная система трёхскатной крыши остаётся неутеплённой. Для такого типа решения удобно использовать уже готовые системы покрытия холодных чердаков, например "ТН-Шинглас Классик", "ТН-Люксард Классик", "ТН-Шинглас Классик Флэйм", которые производит ТЕХНОНИКОЛЬ.

Устройство трёхскатной крыши без чердака, то есть мансарды, предполагает дополнительное утепление по скатам. Жилые комнаты мансардного типа в пристройках проектируют редко, но сделать это вполне реально. Однако стоит учесть, что потребуются дополнительные траты на тепло- и гидроизоляцию кровли.

При обустройстве мансарды утепление делают минеральной ватой или полимерными материалами. В линейке продуктов ТЕХНОНИКОЛЬ представлено несколько готовых сборок: "ШИНГЛАС Мансарда", "ЛЮКСАРД Мансарда", "ШИНГЛАС Мансарда PIR".

Устройство скатной кровли

Кроме уже названных особенностей по конструктивным элементам виды трёхскатной крыши мало чем отличаются от других аналогичных сооружений. В их конструкции присутствует несколько общих элементов, хотя некоторые из них могут не применяться в отдельных видах кровли, например:

• конёк (отсутствует в шатровой кровле);
• мауэрлат (крайняя нижняя опора);
• обрешётка и другие составные элементы.

Стандартные составляющие скатной кровли, а значит, и стропильной системы трёхскатной крыши наглядно обозначены на схеме:

Монтаж конструкции

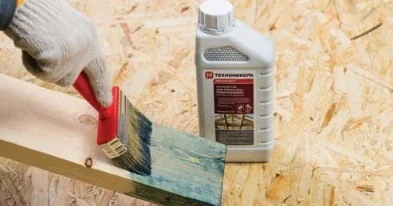

Перед началом строительства нужно хорошо подготовить основание: древесину очищают от пыли, обрабатывают антисептиком, покрывают прослойкой огнебиозащиты. Можно погрузить материалы в ёмкость с налитым составом или нанести средство кистью (валиком). Необходимо помнить, что некоторые защитные покрытия требуют нанесения в несколько слоёв.

Когда основание готово, можно действовать по универсальной инструкции, как сделать трёхскатную крышу к пристройке дома:

1. Установка кронштейнов (закладных деталей). Стальные уголки размещают строго на уровне стен объекта, примыкающего к дому. Для надёжного крепления используют металлические дюбели.
2. Уложить мауэрлат. Распиленный обвязочный брус кладут поверх стен или крепят в пролёты к стальным закладным. Части конструкции соединяют друг с другом саморезами, гвоздями либо металлическими профилями. К закладным обвязка крепится надёжно затянутыми болтовыми соединениями.
3. Сформировать конёк. Устройство трёхскатной крыши вальмового типа требует монтажа горизонтальной опоры под прогон. Балка укладывается вдоль или поперёк, на неё монтируют пару стоек: первую — у стены, другую — между домом и краем пристройки. Затем выше ранее сделанных закладных крепят уголок меньшего размера (50×50 мм). Эта деталь понадобится под коньковый прогон, который установят на опоры после их присоединения к балке.
4. Собрать стропильную систему. Возводится трёхскатная крыша от рёбер: к прогону монтируют две стропильные ноги, которые образуют центральный скат треугольной формы (вальма). Остаётся поставить стропила и нарожники, а также сделать обрешётку.

Если чертёж предусматривает два треугольных ската и один в виде трапеции, строительство кровли усложняется. Параллельно стене на кронштейны закрепляют коньковый брус, затем к концам балки и углам стены примыкающего строения крепят длинные рёбра. Последующие работы проводят согласно стандартной инструкции: монтаж стропил, нарожников, обрешётки.

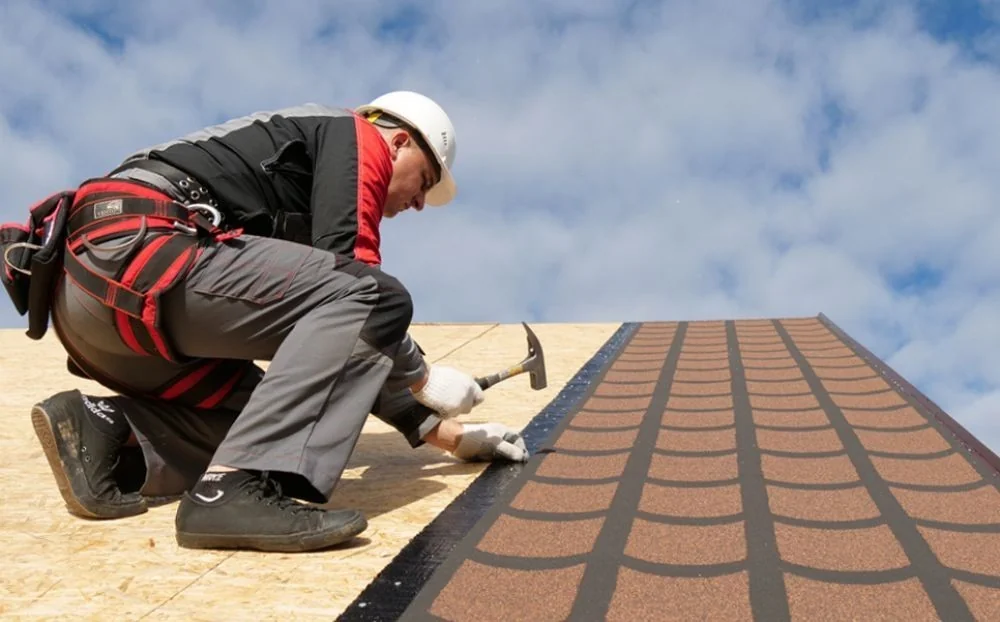

Состав кровельного пирога с типом покрытия могут быть разнообразными. Но стоит учесть, что трёхскатка из-за особенностей конструкции потребует большого расхода жёстких кровельных материалов (металлочерепица, профилированные листы, листовая или оцинкованная сталь). Удобнее для монтажа и выгоднее для кошелька покрывать её мягкой кровлей.

Строительство шатра

Прогон здесь заменяет коньковый узел, поэтому основная сложность при строительстве — правильно подвести четыре стропильные ноги к общей точке. Одна пара формирует рёбра треугольных скатов, а две другие устанавливаются вдоль стены дома на каждой стороне.

Технологии монтажа разные, но самая простая схема — установка опорной стойки, к которой крепятся верхние края стропил. Делать её удобно из бруса размером 100×100 мм. Для надёжности под стойку потребуется закрепить доску на закладных. Либо можно использовать для этого брус.

Трёхскатная крыша для пристройки — практичная и эстетичная кровельная конструкция. При этом такое покрытие не требует больших расходов, имеет несколько вариаций исполнения, легко монтируется. За счёт скатов отвод осадков с кровли происходит быстрее, что положительно сказывается на состоянии помещений.
