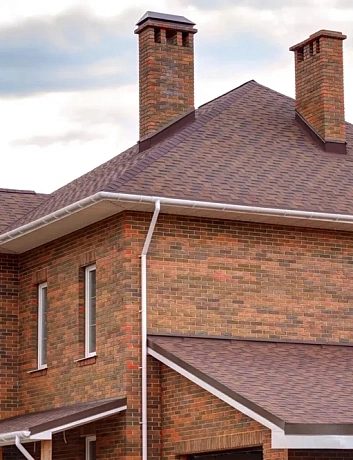

Если количество дождевой воды больше пропускной способности водосточной системы, то вода будет переливаться через край желоба. Поэтому монтаж водостока начинается с расчета пропускной способности водоотводной системы.

Просто представьте. Идёт не самый сильный дождь — всего 10 мм, что составляет 1 десятилитровое ведро воды на 1 м². Значит, на крышу площадью 100 м² попадает 1 м³ — это 1 тонна или 100 вёдер воды.

Поэтому компания Технониколь производит водосточные системы, которые отличаются пропускной способностью.

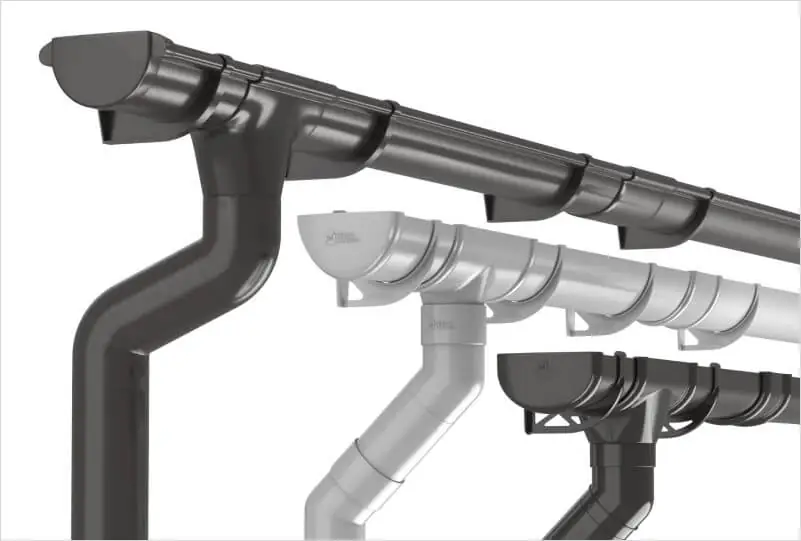

Для больших кровель Макси 152/100
диаметр желоба — 152 мм, трубы — 100 мм
Для стандартных кровель ПВХ Система Оптима 120/80
диаметр желоба — 120 мм, трубы — 80 мм
Для стандартных кровель ПВХ Система 125/82
диаметр желоба — 125 мм, трубы — 82 мм

Чтобы правильно выбрать какого размера водосток нужен вашему дому, подобрать диаметр элементов и рассчитать какое количество труб должно быть в вашей водоотводной системе, нужен план кровли и фасада строения. Очень важно учитывать не просто количество осадков, которое выпадает в теплое время года в вашем регионе, а именно интенсивность дождя.То есть, насколько сильные дожди могут пролиться на крышу вашего дома.

Сначала нужно рассчитать пропускную способность водостока и выбрать систему, а потом считать сколько труб и желобов вам понадобится.

Расчет пропускной способности

Инженеры компании Технониколь рассчитали пропускную способность водосточных систем согласно нормативным документам:

  • СНиП 2.04.01−85;
  • СНиП 2.04.03−5;
  • СП 32.13330.2018;
  • Стандарт EN 12056−3:2000.

В расчете учитывается очень много параметров: от значения интенсивности дождя до особенностей конструкции водоприемной воронки. Поэтому расчет актуален только для водосточных систем Технониколь, он поможет понять какого размера водосток подойдет вашему дому.

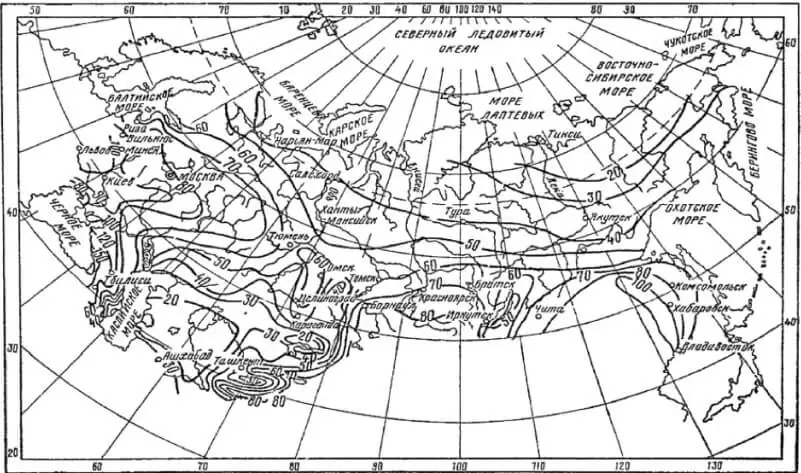

Карта значений интенсивности дождя

Площадь ската кровли, которую обслуживает одна водоприемная воронка для «Г» и «Т» схем установки водостока

Водосточная система Площадь кровли, м² — если водоприемная воронка на краю карниза «Г» Площадь кровли, м² — если водоприемная воронка по центру карниза «Т»
ПВХ система ОПТИМА 120/80 до 73 до 146
ПВХ система 125/82 до 88 до 176
ПВХ система МАКСИ 152/100 до 100 до 200

Расчет сделан для значения интенсивности дождя продолжительностью 20 минут равного 80 л/с на 1 га.

Как вы заметили, площадь ската кровли, которую обслуживает одна водоприемная воронкана краю карниза, приблизительно равна диаметру трубы водостока. А площадь кровли, которую обслуживает водоприемная воронка по центру карниза, примерно в два раза больше диаметра трубы водостока. Это условно, но так удобно запомнить.

Но, если у вас односкатная кровля площадью 100 м², то вам достаточно одной водоприемной воронки системы Макси 152/100. А если у вас двускатная кровля площадью 100 м², то вам понадобятся уже две водоприемные воронки — по одной на каждый скат.

Как пользоваться таблицей для любого региона России

Расчет сделан для значения интенсивности дождя продолжительностью 20 минут равного 80 л/с на 1 га.

Если значение интенсивности дождя в вашем регионе больше 80 л/с на 1 га, то на такую же как в таблице площадь ската кровли вам нужно установить две водоприемные воронки.

Если значение интенсивности дождя в вашем регионе не превышает 80 л/с на 1 га, то на такую же как в таблице площадь ската кровли достаточно одной воронки.

К чему приводят ошибки в выборе размера водостока

Если размер водостока выбран неправильно, то водосливная система не справится с дождевыми потоками и вода будет переливаться через край желоба: испортит лобовую доску, которая защищает стропильную систему крыши, забрызгает стены, разрушит отмостку и фундамент.

Проектируйте свой водосток с запасом.

Для расчета водосточной системы можно обратиться за помощью к профессионалам, воспользоваться калькулятором на сайте Технониколь или рассчитать свой водосток вручную, при помощи формул.

Расчеты водосточной системы

Водосточный желоб

Nжелоб = Lкарн. / Lжелоб

Nжелоб — количество желобов, шт.

Lкарн. — длина карнизного свеса, м

Lжелоб — длина желоба, м: 3 м — для ПВХ системы Макси 152/100 и металлической системы 125/90, 3 и 1,5 м — для ПВХ системы 125/82 и Оптима 120/80

Кронштейн для крепления желоба

Nкронштейнов = Nуглов + 2 × Nворонок + 2 ×Nсоед. желобов + ( Lкарн. − [ Nуглов + 2 × Nворонок + 2 × Nсоед. желобов ] × 0,15 ) / 0,6

Nкронштейнов — количество углов, шт.

Nуглов — количество углов, шт.

Nворонок — количество воронок, шт.

Nсоед. желобов — длина всех карнизных свесов кровли, м: 0,15 м = 150 мм — отступ от угла здания, от воронки, соединителя, мм 0,6 м = 600 мм — шаг для фиксации желоба, мм

Удлинитель кронштейна — боковой и прямой

Nудлинитель боковой = Nстропил Nудлинитель прямой* = Nстропил

Nудлинитель боковой — количество боковых удлинителей, шт.

Nудлинитель прямой — количество прямых удлинителей, шт.

Nстропил — количество стропил, шт.

* Количество прямых удлинителей равно количеству деревянных стропил или количеству кронштейнов крепления желоба, если вы делаете пропилы в ОСП−3.

Соединитель желоба

Длина карниза Lкарн., м до 1,5 1,5-3,0 3,0-4,5 4,5-6,0 6,0-7,5 7,5-9,0*
Nсоед.желобов, шт. для желоба 3 м 0 0 1 2 2 2
Nсоед.желобов, шт. для желоба 1,5 м 0 1 2 3 4 5

* При длине карниза больше 9 м расчет ведется аналогично

Водоприемная воронка

Nворонок = Sската / Sворонки

Nворонок — количество труб, шт.

Sската — высота стены фасада, м

Sворонки — площадь ската кровли, которую может обслуживать одна воронка: 73 м² — для ПВХ системы Оптима 120/80, 88 м² — для ПВХ системы 125/82 и для металлической системы 125/90, 100 м² — для ПВХ системы МАКСИ 152/100.

Водосточная труба

Nтруб = ( Hстены × Nворонок ) / Lтруб

Nтруб — количество труб, шт.

Hстены — высота стены фасада, м

Nворонок — количество воронок, шт

Lтруб — длина водосточной трубы, м: 3 или 1,5 м — для ПВХ системы Оптима 120/80 и ПВХ системы 125/82, 3 или 1 м — для металлической системы 125/90 и для системы МАКСИ 152/100

Хомут крепления трубы

Nхомутов = ( Hстены / 1,5 + 1 ) × Nворонок

Nхомутов — количество хомутов, шт.

Hстены — высота стены фасада, м 1,5 — шаг крепления хомутов, м

Nворонок — количество воронок, шт.

Если есть карнизный вылет, то один хомут нужен для крепления слива трубы, второй — для крепления колена трубы.

Хомут крепления трубы

Высота стены, м до 1,5 1,5-3,0 3,0-4,5 4,5-6,0 6,0-7,5 7,5-9,0*
Nмуфт, шт. для трубы 3 м 0 0 1 1 2 2
Nмуфт, шт. для трубы 1,5 м 0 1 2 3 4 5

* При высоте стены выше 9 м расчет ведется аналогично

Колено универсальное*

Nколен = Nворонок × 2

Nколен — количество колен, шт.

Nворонок — количество воронок, шт.

* Количество колен зависит от количества различных элементов на фасаде — выступающий цоколь, элементы декора. Для каждого перепада по плоскости на фасаде надо добавлять по 2 колена.

Водосточный слив*

Nслив = Nворонок

Nколен — количество колен, шт.

Nворонок — количество воронок, шт.

* Для водосточной системы МАКСИ в качестве водосточного слива применяется колено.

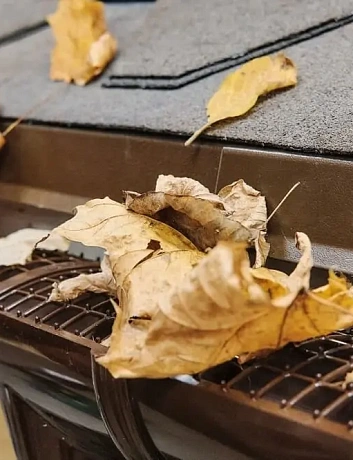

Защитная решетка желоба*

Nрешетка = Lкарн / 0,6

Nрешетка — количество решеток, шт.

Lкарн. — длина всех карнизов кровли, м 0,6 — длина решетки, м

Решетка желоба ТН ОПТИМА 120/80

* Только для пластиковых систем 125/82 и Оптима 120/80

Заглушка желоба

Nзаглушек = (Nкарн. − Nуглов) х 2

Nзаглушек — количество заглушек, шт.

Nкарн — количество карнизных свесов, шт.

Nуглов — количество углов, шт.
