Конструктивные особенности, преимущества и недостатки полувальмовой крыши

Четырёхскатная крыша бывает вальмовой и полувальмовой. У первой классическое устройство: два ската в виде трапеции и два — в форме треугольника, которые как раз и называются вальмами. Такая конструкция подходит для домов большой площади и выдерживает большие ветровые нагрузки. Полувальмовая крыша — это разновидность вальмовой, где вальмы укорочены, поэтому они носят название полувальмы. Они также опираются на мауэрлат — брус, уложенный сверху по периметру наружной стены, но лежащий на фронтонах торцевых стен. В статье разберём преимущества и недостатки такой конструкции, а также то, как сделать полувальмовую крышу.

Конструкция полувальмовой крыши

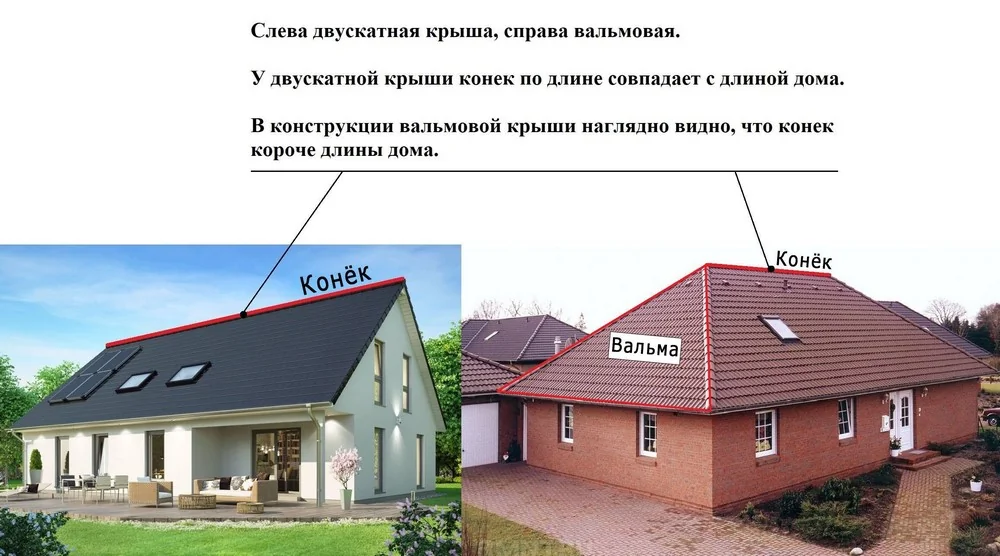

Чтобы понимать, какую конструкцию имеет полувальмовая крыша, стоит начать с того, как получить вальмовую крышу. Конструкция получается из двухскатной за счёт того, что укорачивается коньковый брус. При двух скатах длина конька равна пролёту дома. У вальмовой конёк короче.

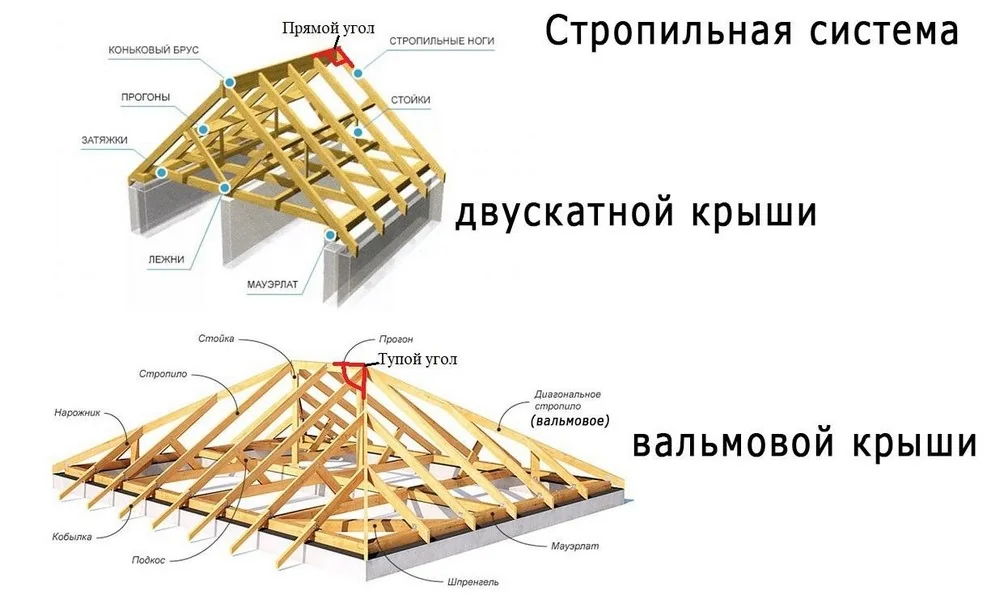

Отличие стропильной системы вальмовой крыши заключается в том, что здесь есть вальмовые стропила, которые упираются в конёк не под прямым, а под тупым углом. За счёт этого обеспечивается повышенная прочность всей конструкции.

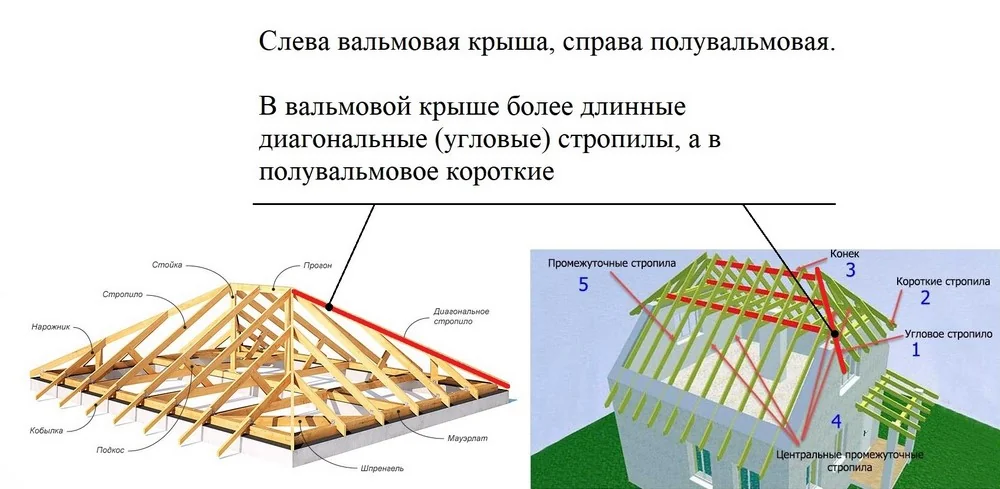

Полувальмовая крыша отличается от вальмовой тем, что имеет укороченные диагональные стропила. В её конструкции мауэрлат лежит на фронтонной стене, а крайние стропила доходят до конька, в то время как остальные, укороченные, упираются в рёбра.

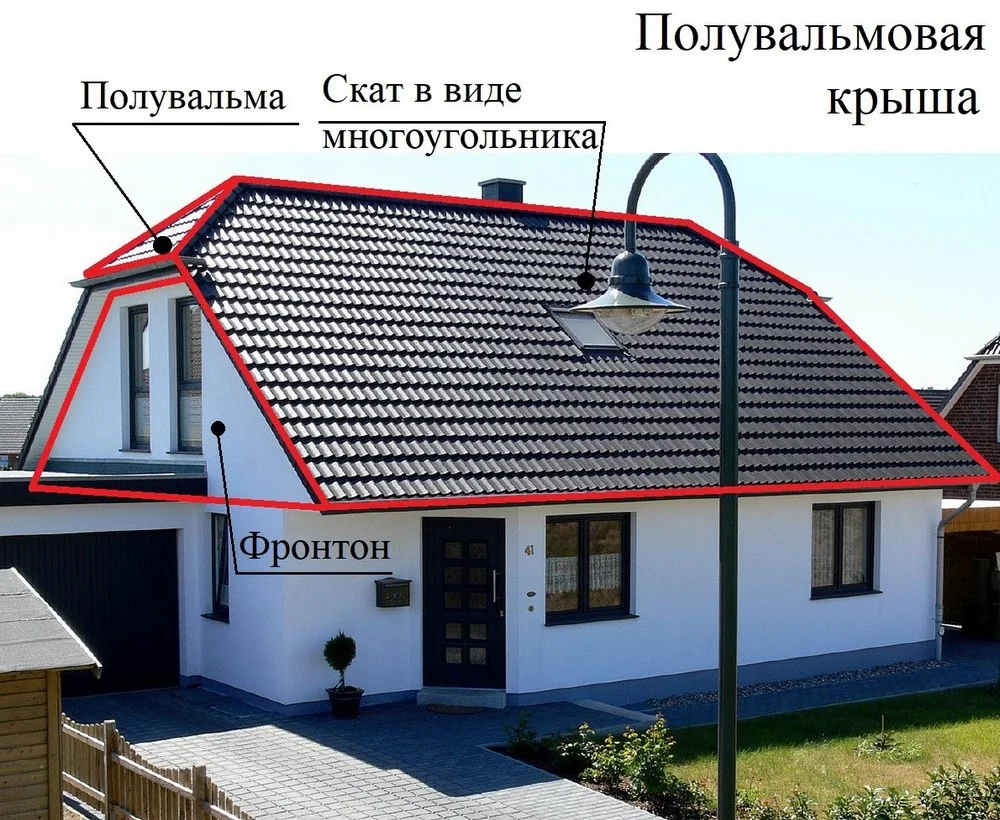

Из-за укороченных вальмовых стропил конструкция и получила своё название — полувальмовая. Образующиеся треугольники являются просто способом обустройства свеса кровли, который помогает защитить фронтон от осадков. Кроме того, трапециевидные скаты здесь теряют свою форму трапеции и становятся многоугольными.

В чём преимущества полувальмовой крыши

Полувальмовая крыша позволяет эффективнее использовать пространства чердака или жилой мансарды. Образуемый полувальмой свес хорошо защищает фронтон и нижнюю часть стены от осадков. При этом фронтонная часть позволяет установить обычные окна либо балконную дверь и увеличить освещённость подкровельного пространства.

Ещё к плюсам стоит отнести эстетичное и необычное исполнение кровли, за счёт чего общая архитектура дома выделяется на фоне большинства типовых малоэтажных домов. Кроме того, полувальмовая крыша устойчива к вибрациям и обеспечивает простой сход снега, что актуально для регионов, где его выпадает много. Площадь скатов меньше, чем у вальмовой, что позволяет уменьшить расходы на отделочные кровельные материалы.

Под полувальмой остаётся больше полезного пространства. Высота потолка возле фронтонов позволяет эксплуатировать всю площадь помещения. У вальмовой крыши расположенные со всех сторон скаты отнимают полезное пространство за счёт небольшой высоты рядом со стенами.

Какие недостатки есть у полувальмовой крыши

Полувальмовая крыша имеет ряд относительных недостатков. У неё сложная стропильная система: на чертеже видно, что у неё много стропил и других элементов. Для них необходимы чёткие расчёты и соблюдение технологии монтажа, что требует определённой квалификации. Однако эта сложность в исполнении видна только по сравнению с простой двухскатной конструкцией, разница, например, с вальмовой конструкцией уже не так заметна, а шатровая может быть ещё сложнее.

Также при сравнении с более простыми двухскатными конструкциями схема полувальмовых крыш требует большего расхода пиломатериалов, а сама система становится тяжелее. Однако, вес зависит от конструктива, в вальмовых и шатровых конструкциях может оказаться больше дерева.

Как продумать конструкцию

Полувальмовая крыша сооружается уже после того, как сделан фронтон, и подгоняется именно под него. Фронтон можно сделать из стенового материала, например кирпича, либо в виде каркасной конструкции, которая станет частью самой кровли. Оба варианта используются повсеместно, хотя чаще всё-таки прибегают к первому, так как его плюсы перевешивают. Всё потому, что при сооружении фронтона из стенового материала проще обустроить стропильную систему. Кроме того, такая стена может быть несущей в мансардном помещении.

Если в регионе строительства выпадает достаточно много снега в зимний период, то лучше обустроить у полувальмовой крыши более крутые скаты, которые упростят сход снежной массы. Исходя из этих же соображений, свесы выполняют не очень глубокими. Если снега в регионе немного, то скаты могут быть более пологими, а свесы — более длинными, что защищает строение от дождей. При выборе уклона скатов имеет значение и финишный кровельный материал: для металлочерепицы и профнастила нужно делать уклон не менее 14°, для ондулина — до 11°, для гибкой черепицы — от 12°. Рулонные покрытия можно применять даже на плоских кровлях, меняется лишь количество слоёв.

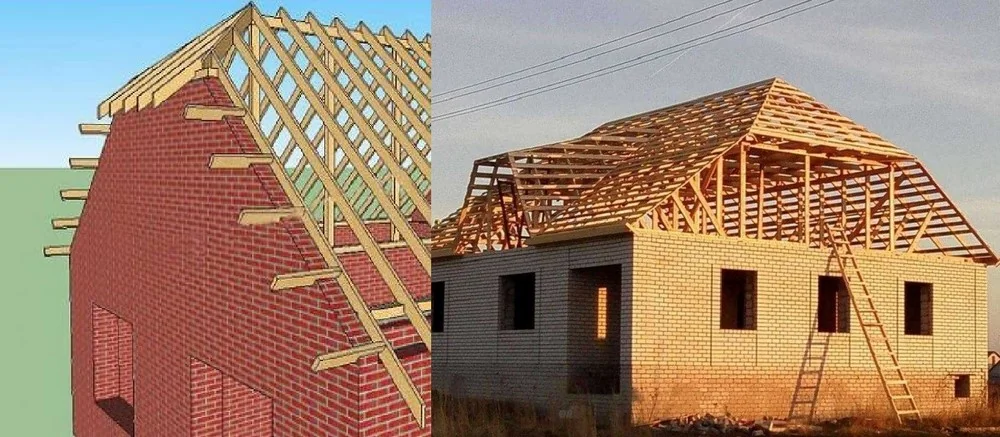

Если фронтон из стенового материала

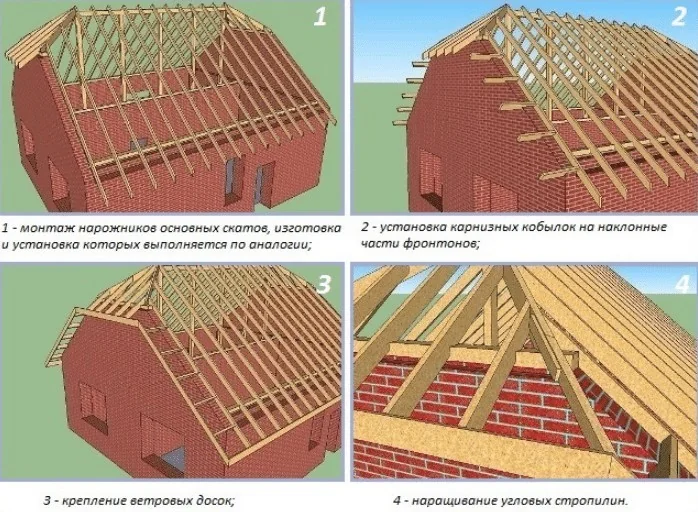

Полувальма с фронтоном из стенового материала включает в себя следующие элементы:

  • Мауэрлат — горизонтальный брус, установленный поверх наружных стен. Наиболее распространено сечение 150×150 мм, но можно применять брус 100×100 и 200×200 или сколотить мауэрлат из досок. Крепится он на армирующий пояс, выполненный из бетона с каркасом из стальной арматуры. Для крепления в армирующий пояс через каждые 1–1,2 метра закладывают шпильки.
  • Вертикальные стойки — соединяют коньковый брус с перекрытием.
  • Конёк — горизонтальный брус, обычно сечением не менее 100×100 мм, находящийся в самом верху стропильной системы. По длине он примерно на 3–4 метра короче длины самого дома. Монтируют его на стойки-опоры, которые опираются на несущую стену внутри дома, балки либо плиты перекрытия.
  • Накосные (диагональные, угловые, вальмовые) стропила — верхней точкой опираются на конец конька, а нижней — задают линию свеса над фронтоном.
  • Рядовые стропила — опираются сверху на конёк, а снизу — на мауэрлат, идут параллельно друг другу. Допустимо использовать и висячие стропила, которые вверху упираются не в коньковый брус, а друг в друга.
  • Боковые стропила (полуноги) — верхним концом опираются на диагональные стропила, а нижним — на мауэрлат.

Вальмовые стропила имеют сечение больше других, поскольку выступают наиболее нагруженным элементом конструкции. Если у дома большой пролёт, то стропильная система нуждается в усилении упорами и подкосами. Выполняя чертёж, также необходимо обратить внимание на расстояние между рядовыми стропилами. Его лучше подбирать по ширине утеплителя, который планируется использовать. Это позволит смонтировать теплоизоляцию враспор, упростить работы и уменьшить количество отходов, а значит, полувальмовая крыша обойдётся дешевле. Для крепления стропил и других элементов стропильной системы понадобятся металлические накладки в виде уголков.

Если фронтон каркасный

Если полувальмовая крыша будет с каркасным фронтоном, то предварительно нужно установить стойки по уже существующей стене этажа под кровлей . Делается это таким образом, чтобы верхними концами они сформировали верхнюю линию фронтонной части. Конструкция укрепляется верхней и нижней обвязками. Например, поверх стоек можно уложить доску либо брус толщиной 50 мм. Стойки связывают между собой с помощью горизонтальных реек, подпорок или укосин. Затем возводится стропильная система, фронтон обшивают и утепляют.

Полувальма требует определённой квалификации в исполнении, но придаёт дому особый шарм, а ещё позволяет обустроить просторную, уютную и светлую мансарду. Чтобы сделать всё правильно, нужно заранее продумать конструкцию и изобразить её в виде схемы или чертежа, правильно подобрать и рассчитать количество материалов. Всё это поможет создать прочную, красивую и надёжную крышу.
